Une pompe peut elle aspirer une pompe ne

  • Slides: 25
Download presentation
• Une pompe peut elle aspirer?

• Une pompe peut elle aspirer?

une pompe ne peut pas aspirer, elle a besoin d’un « accessoire » complémentaire

une pompe ne peut pas aspirer, elle a besoin d’un « accessoire » complémentaire appelé: amorceur

Les amorceurs – L’amorceur est un accessoire de pompe qui a pour rôle de

Les amorceurs – L’amorceur est un accessoire de pompe qui a pour rôle de créer le « vide d’air » dans le corps de pompe et dans la ligne d’aspiration afin de permettre à l’eau du plan d’eau poussée par la pression atmosphérique de s’écouler jusqu’à la roue à aubes. • But: - Établir le contact entre l’eau et les pales de la pompe

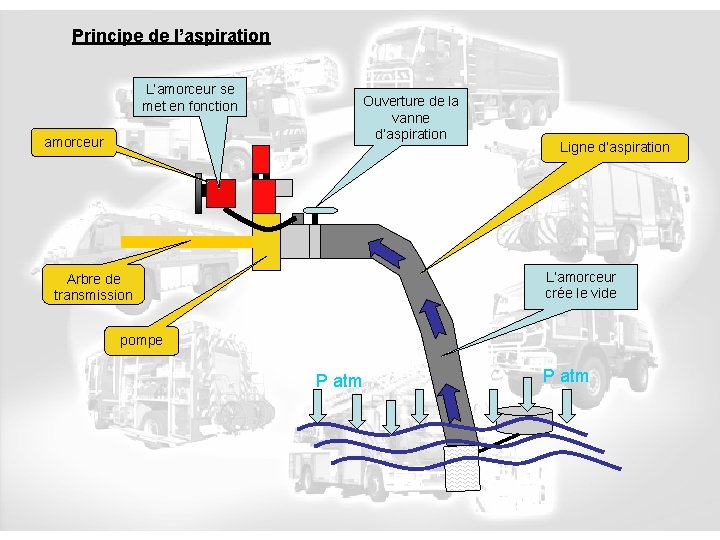

Principe de l’aspiration L’amorceur se met en fonction amorceur Ouverture de la vanne d’aspiration

Principe de l’aspiration L’amorceur se met en fonction amorceur Ouverture de la vanne d’aspiration Ligne d’aspiration L’amorceur crée le vide Arbre de transmission pompe P atm

aspiration • Terminologie: Axe de la pompe Hauteur géométrique d’aspiration Plan de station dénivelé

aspiration • Terminologie: Axe de la pompe Hauteur géométrique d’aspiration Plan de station dénivelé Plan d’eau Ligne d’aspiration

Les amorceurs • Les différents modèle d’amorceur: • • • Sur échappement, Éjecteur hydraulique,

Les amorceurs • Les différents modèle d’amorceur: • • • Sur échappement, Éjecteur hydraulique, Anneau d’eau, À palettes, À pistons, À membranes.

Amorceur sur échappement

Amorceur sur échappement

Amorceur à éjecteur hydraulique

Amorceur à éjecteur hydraulique

Amorceur à éjecteur hydraulique

Amorceur à éjecteur hydraulique

Amorceur à pistons

Amorceur à pistons

Amorceur à palettes CCFM de le Soler, Caudiès, Saillagouse

Amorceur à palettes CCFM de le Soler, Caudiès, Saillagouse

Amorceur à palettes

Amorceur à palettes

Tous les Protec fire et Gicar

Tous les Protec fire et Gicar

Amorceur à membranes

Amorceur à membranes

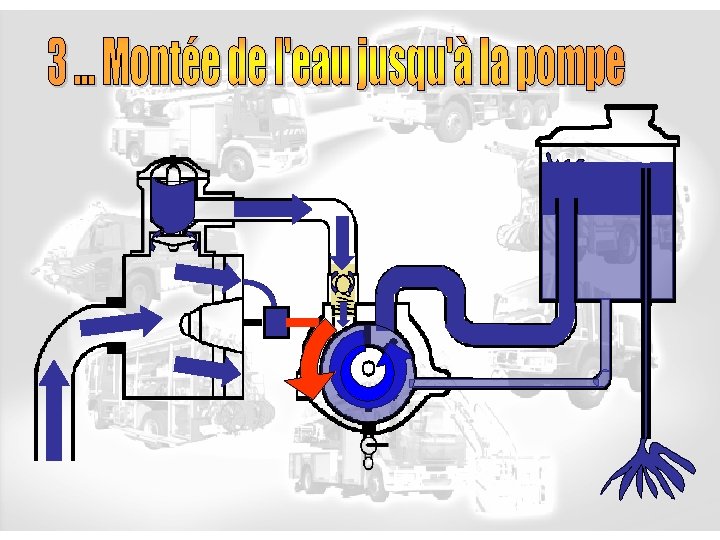

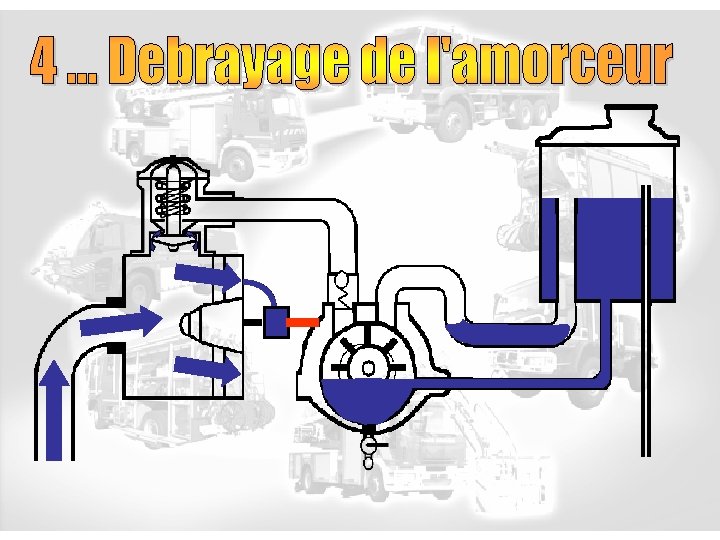

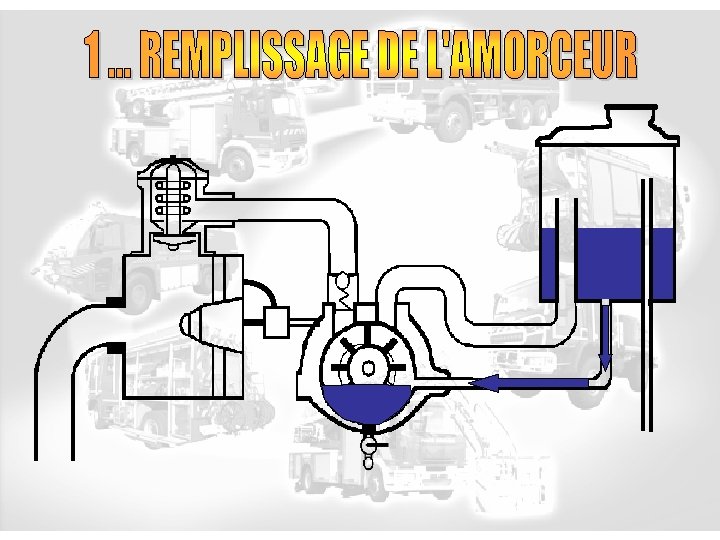

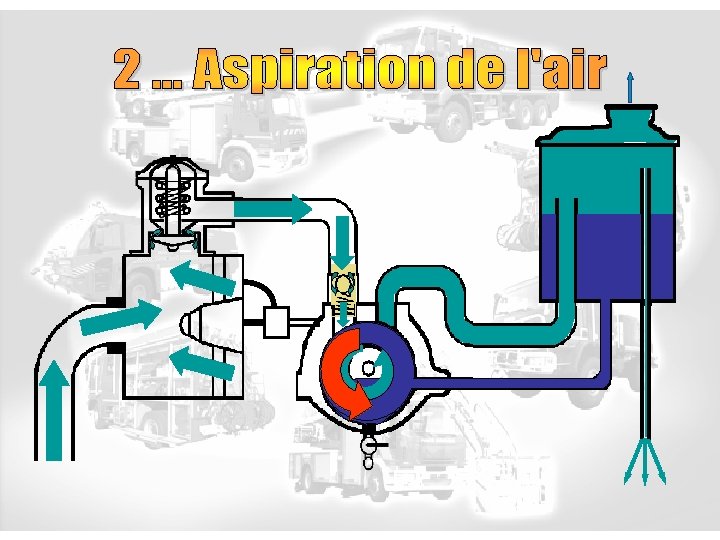

Bac d’amorçage Clapet d ’amorçage Tuyau de retour Clapet anti-retour Pompe Vérin de débrayage

Bac d’amorçage Clapet d ’amorçage Tuyau de retour Clapet anti-retour Pompe Vérin de débrayage Ligne d’aspiration Purge Amorceur Tuyau de trop plein

Roue à palettes Cavité cylindrique Fenêtre d’aspiration Axe excentré Fenêtre refoulement

Roue à palettes Cavité cylindrique Fenêtre d’aspiration Axe excentré Fenêtre refoulement

Bac d’amorçage Clapet d ’amorçage Tuyau de retour Clapet anti-retour Pompe Vérin de débrayage

Bac d’amorçage Clapet d ’amorçage Tuyau de retour Clapet anti-retour Pompe Vérin de débrayage Ligne d’aspiration Purge Amorceur Tuyau de trop plein
