IL NOSTRO PIANETA È COSTANTEMENTE IRRADIATO DA UNA STRAORDINARIA FONTE DI ENERGIA GRATUITA, PULITA E PRATICAMENTE ILLIMITATA: L’ENERGIA SOLARE FINO A OGGI NON ABBIAMO ANCORA SVILUPPATO UNA TECNOLOGIA CHE CI PERMETTA DI CONSERVARE QUESTA IMMENSA ENERGIA E DI UTILIZZARLA QUANDO CI OCCORRE PROVIAMO PER ESEMPIO A IMMAGINARE SE IN INVERNO, PER RISCALDARE LE NOSTRE ABITAZIONI, POTESSIMO ATTINGERE ALL’ENERGIA SOLARE ACCUMULATA NEL PERIODO ESTIVO CI STIAMO COMUNQUE INCAMMINANDO IN QUESTA DIREZIONE: L’USO SISTEMATICO DELLE ENERGIE NATURALI COSIDDETTE “RINNOVABILI”: LA FORZA DEL VENTO, DELL’ACQUA, DEL SOLE. IN QUESTA VISITA GUIDATA POSSIAMO VEDERE COME GRAZIE AI “PANNELLI SOLARI” SI RIESCA A SFRUTTARE UNA PARTE DELL’ENERGIA SOLARE E A UTILIZZARLA PER LA PRODUZIONE DI ACQUA CALDA SANITARIA

PANNELLI SOLARI L’USO CIVILE DEL COSIDDETTO “SOLARE TERMICO” PREVEDE LA DISLOCAZIONE ORDINARIA DEI PANNELLI DIRETTAMENTE SULLA FALDA DI COPERTURA ESPOSTA VERSO SUD, O COMUNQUE SU QUELLA MAGGIORMENTE IRRAGGIATA IN ZONA

DESCRIZIONE DI UN PANNELLO SOLARE TERMICO CARATTERISTICHE TECNICHE COLLETTORE Superficie collettore lorda mq 2, 1 netta mq 1, 8 Superficie aperta collettore mq 1, 9 Temperatura di attività °C 210 Pressione ammessa bar 10 Liquido termovettore Glicole propilenico Contenuto liquido antigelo litri 1, 4 Peso kg 40 1. Contenitore di base in alluminio stampato, durevole anche in atmosfera salina 2. Isolante termico in lana minerale ad alta densità 3. Piastra captante in rame selettivato 4. Vetro float a basso tenore di ferro, cioè molto permeabile al calore solare 5. Telaio EPDM con guarnizione continua di tenuta VEDI NELLA PROSSIMA SLIDE ALCUNI CHIARIMENTI IN MERITO AI MATERIALI EVIDENZIATI IN ROSSO

L’EFFICIENZA DI UN ASSORBITORE SOLARE DIPENDE DALLA SUA CAPACITÀ DI TRASFORMARE LA RADIAZIONE DEL SOLE IN CALORE. IL LIVELLO DI ASSORBIMENTO DI TALE RADIAZIONE È LA CARATTERISTICA DI BASE CHE RENDE EFFICIENTE UN PANNELLO. UN MATERIALE SELETTIVO PERMETTE UN ALTO ASSORBIMENTO (BASSA RIFLESSIONE) NELLA GAMMA DELLA RADIAZIONE SOLARE (PRINCIPALMENTE LUCE VISIBILE) E UNA BASSA EMISSIONE (ALTA RIFLESSIONE) NELLA GAMMA DI IRRAGGIAMENTO DEL CALORE (RADIAZIONI INFRAROSSE) LE GOMME EPDM (ETHYLENE-PROPYLENE DIENE MONOMER) SONO UNA FAMIGLIA DI GOMME SINTETICHE OTTENUTE PER TERMOPOLIMERIZZAZIONE DI ETILENE, PROPILENE E DA UN TERZO MONOMERO, IL DIENE. LA LORO PRINCIPALE PROPRIETÀ È LA RESISTENZA AL CALORE, ALL’OZONO, AGLI AGENTI ATMOSFERICI IL GLICOLE PROPILENICO È PRODOTTO INDUSTRIALMENTE DALLA REAZIONE DI IDRATAZIONE DELL’OSSIDO DI PROPILENE. PUÒ ESSERE PRODOTTO DAL GLICEROLO, UN SOTTOPRODOTTO DEL BIODIESEL. È IL COMPONENTE DEI MODERNI LIQUIDI ANTIGELO PER MOTORI ED È USATO COME AGENTE DECONGELANTE NEGLI AEROPORTI

QUI SI OSSERVA IL MONTAGGIO DI DUE PANNELLI SU UNA FALDA DI COPERTURA DI UN EDIFICIO ESISTENTE PREVENTIVAMENTE VIENE RIMOSSO IL MANTO DI COPERTURA, COSTITUITO DA UN MATERASSINO ISOLANTE IN LANA DI VETRO RESINATA E DA UNA PROTEZIONE SUPERIORE IN LATERIZIO (TEGOLE MARSIGLIESI) SUL LATO INFERIORE OCCORRE MONTARE UNA SCOSSALINA SAGOMABILE PER RIVERSARE SOPRA LE TEGOLE L’ACQUA METEORICA CHE CADE SULLA SUPERFICIE DEI PANNELLI

STAFFA DI ANCORAGGIO DEL PRIMO PANNELLO I PANNELLI SONO VINCOLATI AL MASSETTO DI FALDA CON STAFFE LATERALI AVVITATE TRAMITE TASSELLI PLASTICI TASSELLO PER IL SECONDO PANNELLO

INSTALLAZIONE DEL SECONDO PANNELLO

COLLEGAMENTO IDRAULICO IN PARALLELO TRA I DUE PANNELLI TRAMITE UN GIUNTO A TRE PEZZI (“BICONO”)

DIREZIONE FLUSSO DEL FLUIDO TERMOVETTORE RITORNO DI ACQUA CALDA AL SERBATOIO DI ACCUMULO L’ACQUA SCALDATA DAI RAGGI SOLARI SALE LUNGO I TUBI DEL PANNELLO ACQUA FREDDA IN ARRIVO DAL SERBATOIO DI ACCUMULO

INNESTO DELLA TUBAZIONE IN ARRIVO DAL SERBATOIO DI ACCUMULO

TUBAZIONE IN RAME Ø 22 ´ 1 mm CON GUAINA ISOLANTE A CELLULE CHIUSE PER ALTE TEMPERATURE

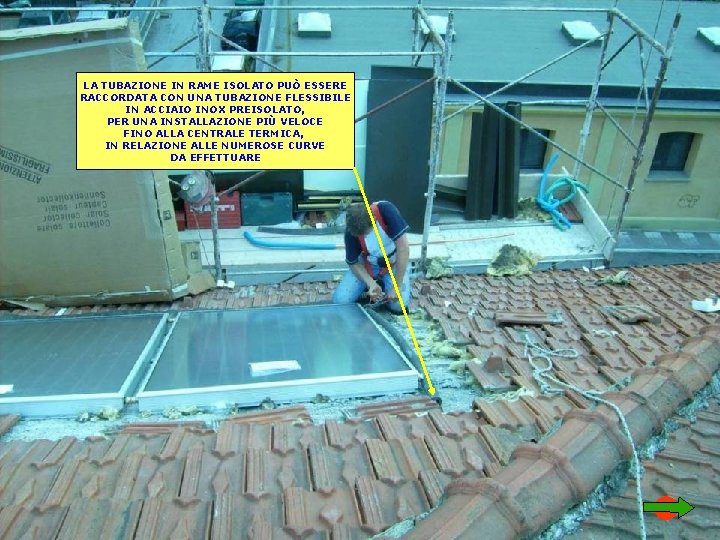

LA TUBAZIONE IN RAME ISOLATO PUÒ ESSERE RACCORDATA CON UNA TUBAZIONE FLESSIBILE IN ACCIAIO INOX PREISOLATO, PER UNA INSTALLAZIONE PIÙ VELOCE FINO ALLA CENTRALE TERMICA, IN RELAZIONE ALLE NUMEROSE CURVE DA EFFETTUARE

ARRIVO IN CENTRALE TERMICA CANALINA DI PROTEZIONE LA TUBAZIONE IN INOX FLESSIBILE VIENE ALLOGGIATA IN CANALINE METALLICHE DI PROTEZIONE TUBAZIONI DI MANDATA E DI RITORNO ISOLATE CANNA FUMARIA FLESSIBILE PROVENIENTE DALLA COPERTURA

. IL SERBATOIO DI ACCUMULO DELL’ACQUA CALDA SANITARIA È REALIZZATO CON UN CILINDRO VERTICALE ISOLATO, NEL QUALE L’ACQUA PROVENIENTE DALLA RETE IDRICA È SCALDATA DA UNA DOPPIA SERPENTINA CHE SCAMBIA IL CALORE PRODOTTO DAI PANNELLI SOLARI O DALLA CALDAIA MURALE SERBATOIO DI ACCUMULO

ROSSO BLU SERBATOIO DI ACCUMULO TUBI IN INOX FLESSIBILE PROVENIENTI DALLA COPERTURA ARRIVO ACQUA CALDA DAL PANNELLO SOLARE CANNA FUMARIA FLESSIBILE RITORNO AL PANNELLO SOLARE

ROSSO TUBAZIONI FLESSIBILI DAI PANNELLI COLLEGAMENTO DEL GRUPPO IDRAULICO COLLEGAMENTO CON IL SERBATOIO DI ACCUMULO BLU

GUAINA DI ISOLAMENTO IN “ARMAFLEX”

ROSSO BLU TEMPERATURA DEL FLUIDO DI RITORNO AL PANNELLO TEMPERATURA DEL FLUIDO IN ARRIVO DAL PANNELLO POMPA DI CIRCOLAZIONE DEL FLUIDO TERMOVETTORE FLUSSOMETRO

TUBAZIONI IN RAME CON COLLEGAMENTI SALDATI FLUSSOMETRO: INDICA LA VELOCITÀ DI SCORRIMENTO DEL FLUIDO TERMOVETTORE

PARTICOLARE DEL GRUPPO IDRAULICO LA SCALA GRADUATA INDICA I LITRI/ORA DI PASSAGGIO DEL FLUIDO TERMOVETTORE

CANALINA IN ACCIAIO TUBAZIONI IN FERRO ZINCATO A GIUNTI AVVITATI VASO DI ESPANSIONE TUBI FLESSIBILI IN INOX CAVO SONDA DELLA CENTRALINA SERBATOIO DI ACCUMULO

FASI DI SALDATURA PER BRASATURA SU TUBAZIONE IN RAME E RACCORDO IN OTTONE MEDIANTE BACCHETTA DI “CASTOLIN” (ARGENTO AL 40%) BACCHETTA DI “CASTOLIN” FIAMMA OSSIACETILENICA RACCORDO IN OTTONE TUBO IN RAME

TUBAZIONE PRECEDENTEMENTE PREPARATA: VIENE COLLEGATA ALLA SERPENTINA INTERNA DEL SERBATOIO DI ACCUMULO DOVE AVVERRÀ LO SCAMBIO TERMICO

PREPARAZIONE IN OFFICINA DEL COLLETTORE DI DISTRIBUZIONE DELL’IMPIANTO DI RISCALDAMENTO COLLETTORE TUBI DI COLLEGAMENTO

CALDAIA DALLA CALDAIA ALLA SERPENTINA SERBATOIO DI ACCUMULO DAI PANNELLI SOLARI ALLA SERPENTINA COLLETTORE DI DISTRIBUZIONE ALL’IMPIANTO DI RISCALDAMENTO AMBIENTE

CALDAIA TUBAZIONI DI ANDATA E RITORNO AL COLLETTORE RISCALDAMENTO AMBIENTE TUBAZIONI PER L’INTEGRAZIONE ACQUA CALDA COLLEGAMENTO TUBAZIONI ALLA CALDAIA

CALDAIA AI PANNELLI SOLARI SERBATOIO DI ACCUMULO POMPA IMPIANTO SOLARE POMPA IMPIANTO DI RISCALDAMENTO AMBIENTE COLLETTORE

VISTA SUPERIORE DELLA CALDAIA RACCORDO TUBAZIONI PER LO SCARICO DEI FUMI RACCORDO TUBAZIONI PER LA PRESA DELL’ARIA

COLLEGAMENTI SCARICO FUMI PRESA DELL’ARIA CALDAIA

SCARICO DEI FUMI PRESA DELL’ARIA

PANNELLO ELETTRONICO PER LA GESTIONE DELLA CALDAIA

SCARICO CONDENSA PRODOTTA DALLA COMBUSTIONE DEL GAS METANO UNA CALDAIA A CONDENSAZIONE PRODUCE CIRCA 1, 5 LITRI DI ACQUA PER METRO CUBO DI GAS BRUCIATO

VASO DI ESPANSIONE MISCELATORE TERMOSTATICO: MANTIENE COSTANTE LA TEMPERATURA DELL’ACQUA TERMOMETRO: INDICA LA TEMPERATURA DELL’ACQUA ALL’UTILIZZO ALL’AUMENTARE DELLA TEMPERATURA AUMENTA ANCHE IL VOLUME DELL’ACQUA E DI CONSEGUENZA LA PRESSIONE. IL VASO DI ESPANSIONE FUNZIONA COME AMMORTIZZATORE, MANTENENDO LA PRESSIONE COSTANTE

COLLEGAMENTI SERBATOIO DI ACCUMULO E CALDAIA COMPLETATI

IN PIENA ESTATE, CON L’ENERGIA SOLARE CAPTATA DAI DUE PANNELLI SOLARI, ABBIAMO RAGGIUNTO UNA TEMPERATURA DI 80 °C IN UN SERBATOIO DI ACCUMULO CON UNA CAPACITÀ DI 300 LITRI FINE PRESENTAZIONE
