Un guide d’onglet pour chariot Felder / Hammer Par Gérard Nourigat

Pourquoi ? • Quand la table à format n’est pas montée, le réglage du guide tronçonnage n’a pas toujours la précision souhaitée • Quand la coupe ne se fait pas à 90° mais à 45 ou 22, 5° la fidélité fait défaut

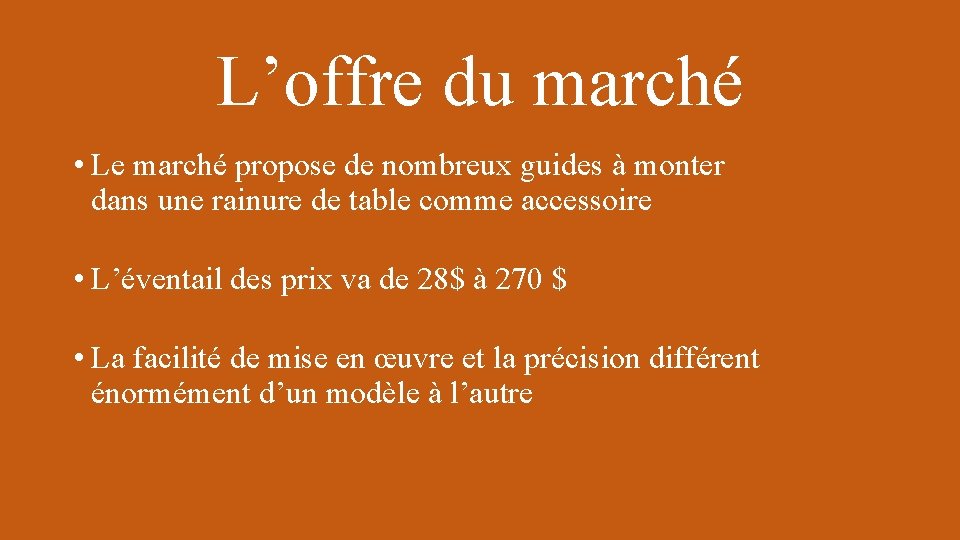

L’offre du marché • Le marché propose de nombreux guides à monter dans une rainure de table comme accessoire • L’éventail des prix va de 28$ à 270 $ • La facilité de mise en œuvre et la précision différent énormément d’un modèle à l’autre

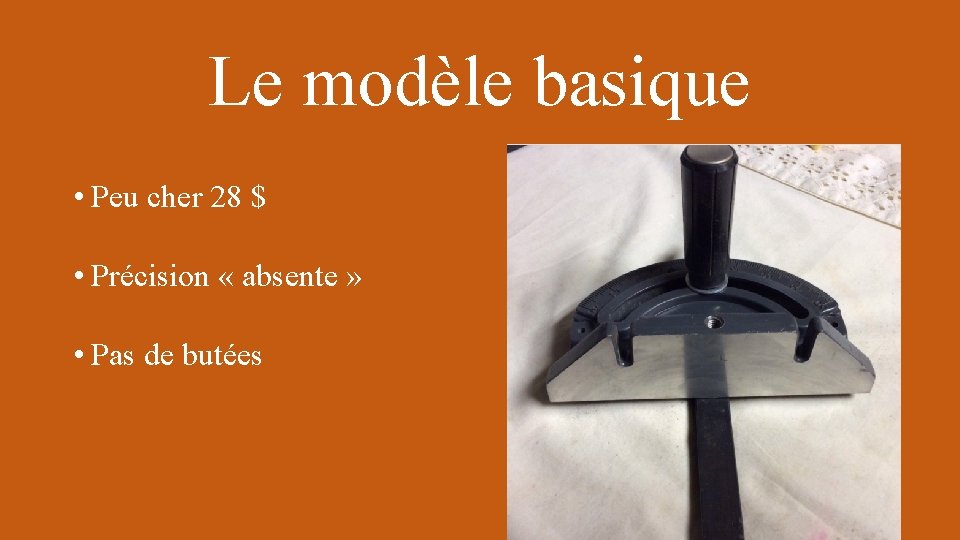

Le modèle basique • Peu cher 28 $ • Précision « absente » • Pas de butées

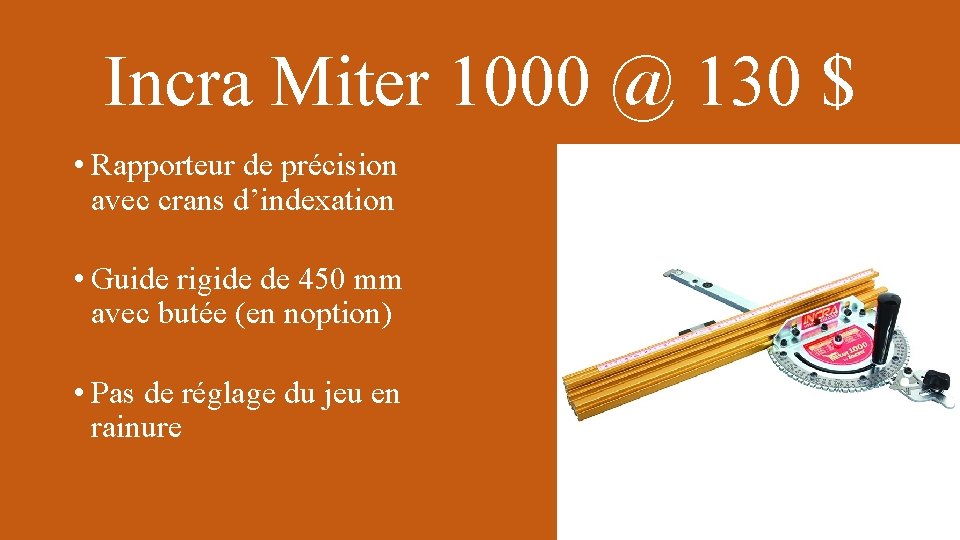

Incra Miter 1000 @ 130 $ • Rapporteur de précision avec crans d’indexation • Guide rigide de 450 mm avec butée (en noption) • Pas de réglage du jeu en rainure

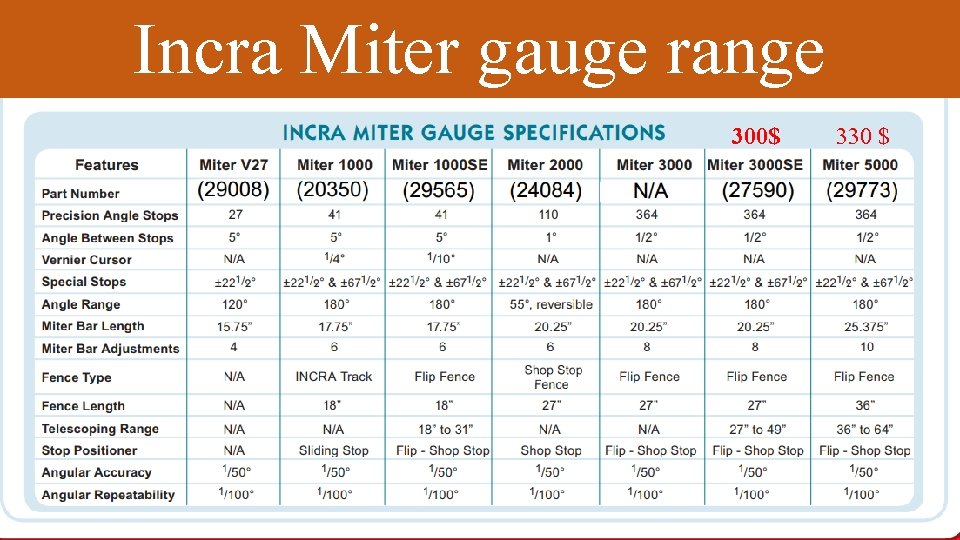

Incra Miter gauge range 300$ 330 $

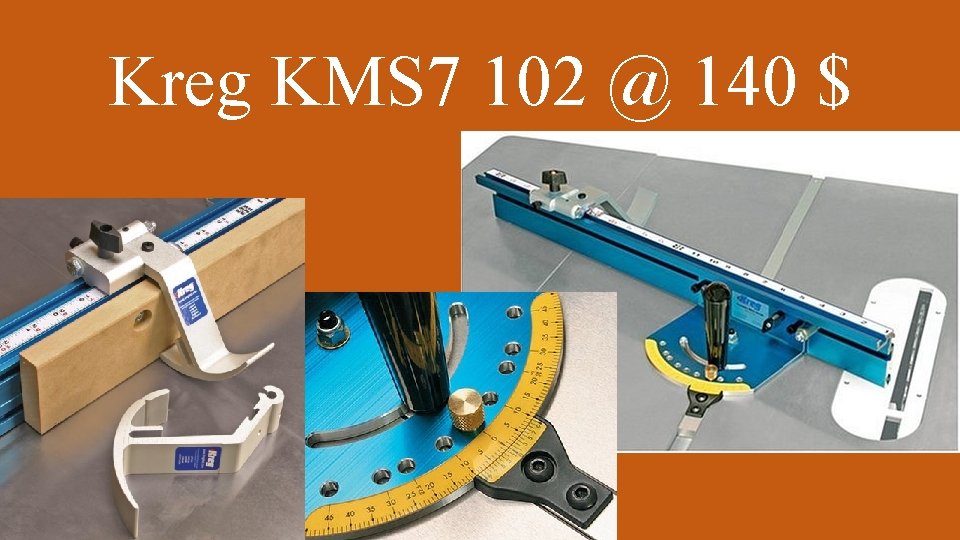

Kreg KMS 7 102 @ 140 $

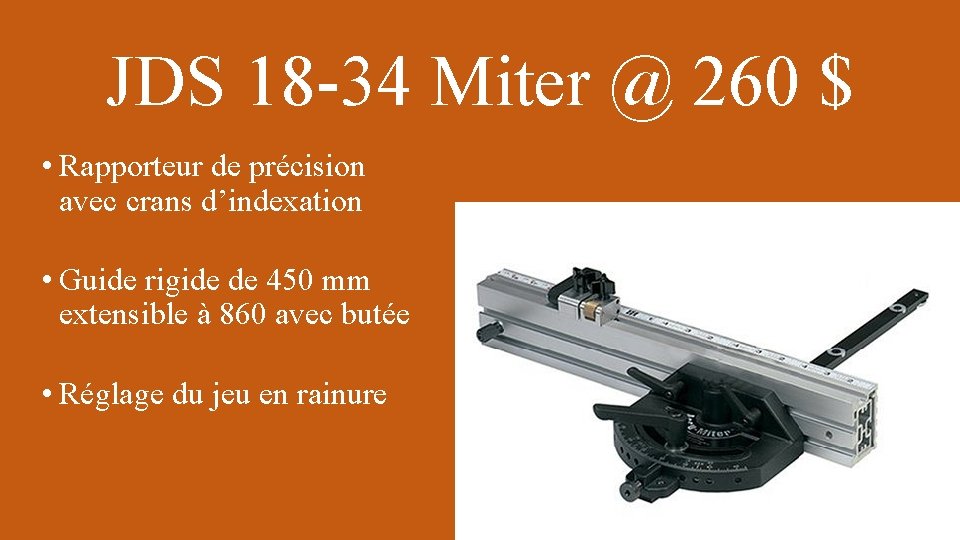

JDS 18 -34 Miter @ 260 $ • Rapporteur de précision avec crans d’indexation • Guide rigide de 450 mm extensible à 860 avec butée • Réglage du jeu en rainure

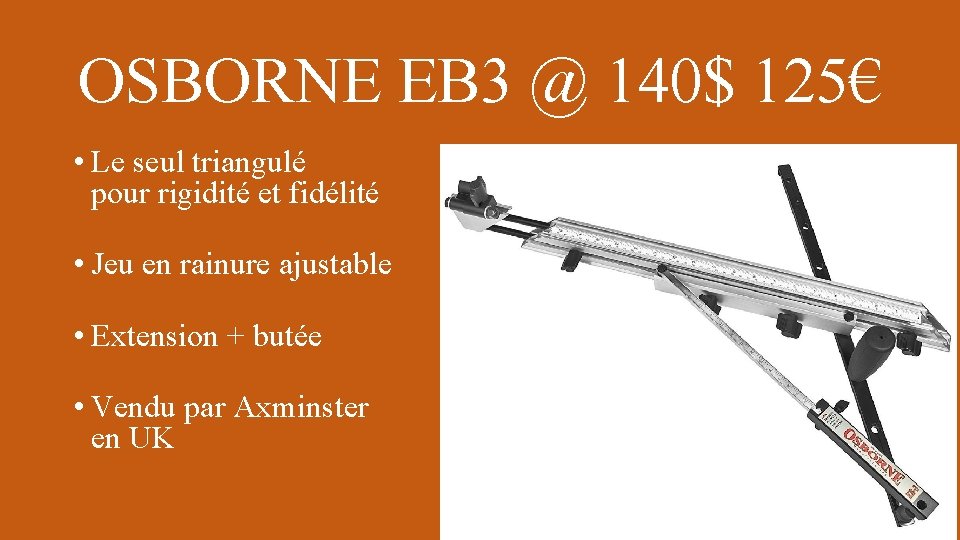

OSBORNE EB 3 @ 140$ 125€ • Le seul triangulé pour rigidité et fidélité • Jeu en rainure ajustable • Extension + butée • Vendu par Axminster en UK

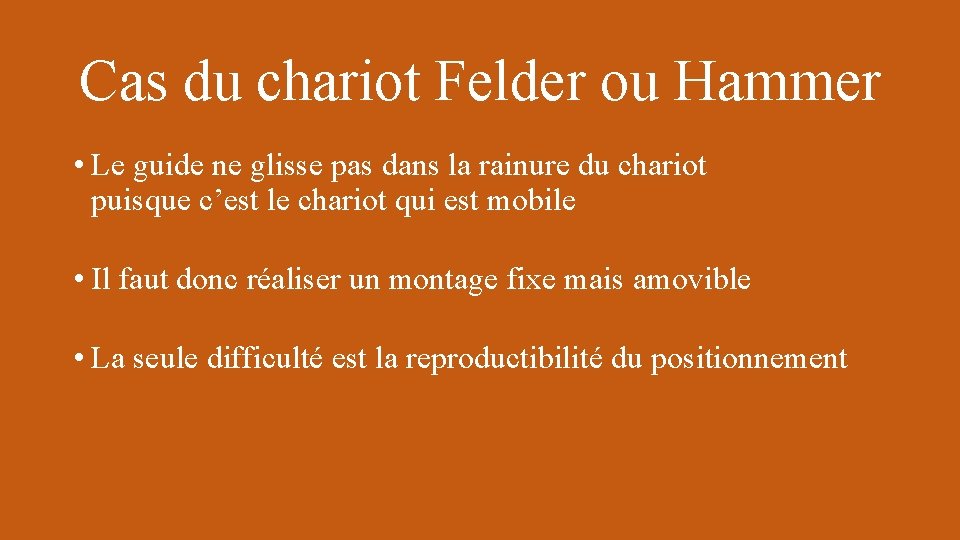

Cas du chariot Felder ou Hammer • Le guide ne glisse pas dans la rainure du chariot puisque c’est le chariot qui est mobile • Il faut donc réaliser un montage fixe mais amovible • La seule difficulté est la reproductibilité du positionnement

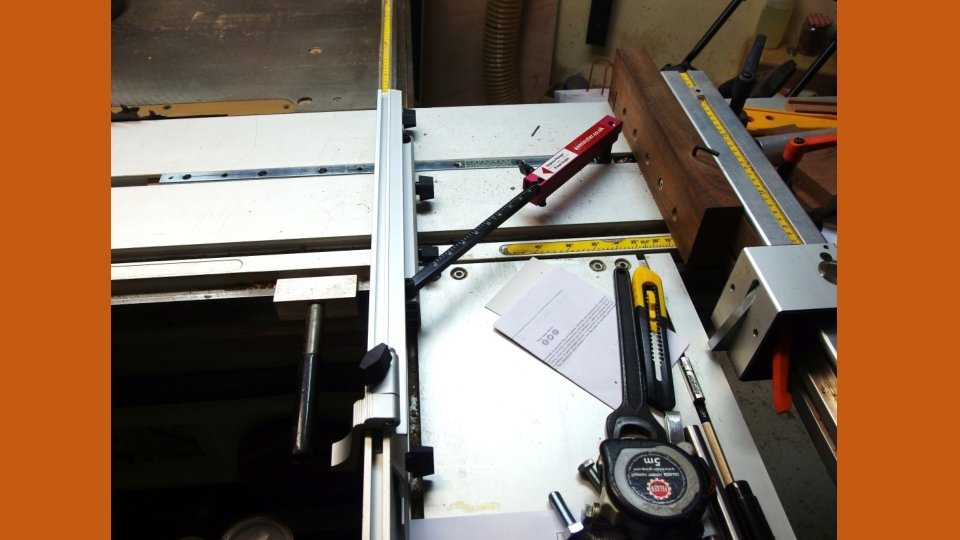

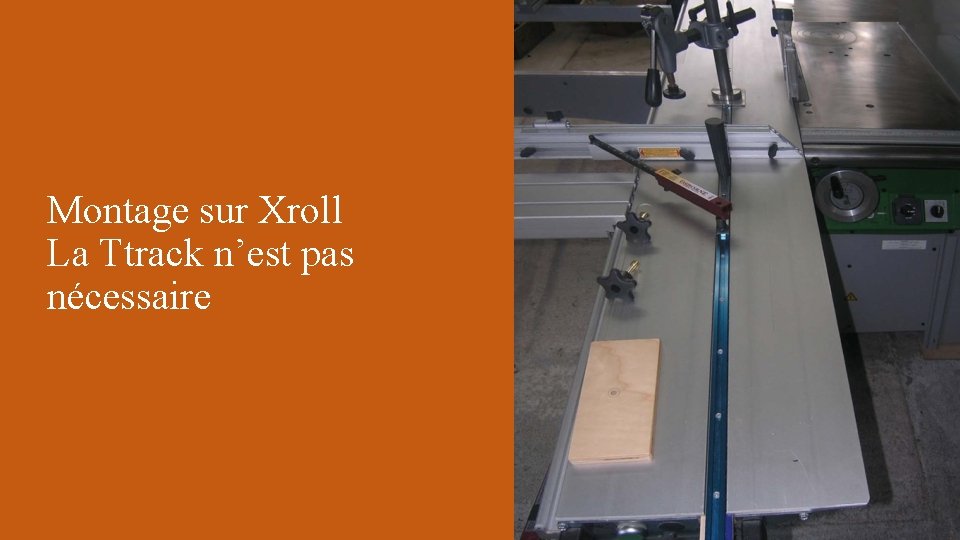

Montage sur Xroll La Ttrack n’est pas nécessaire

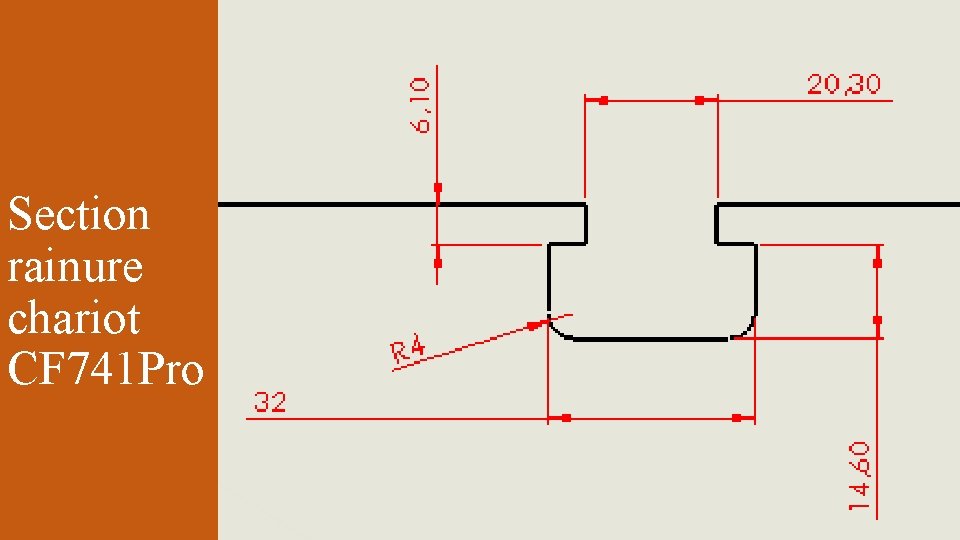

Section rainure chariot CF 741 Pro

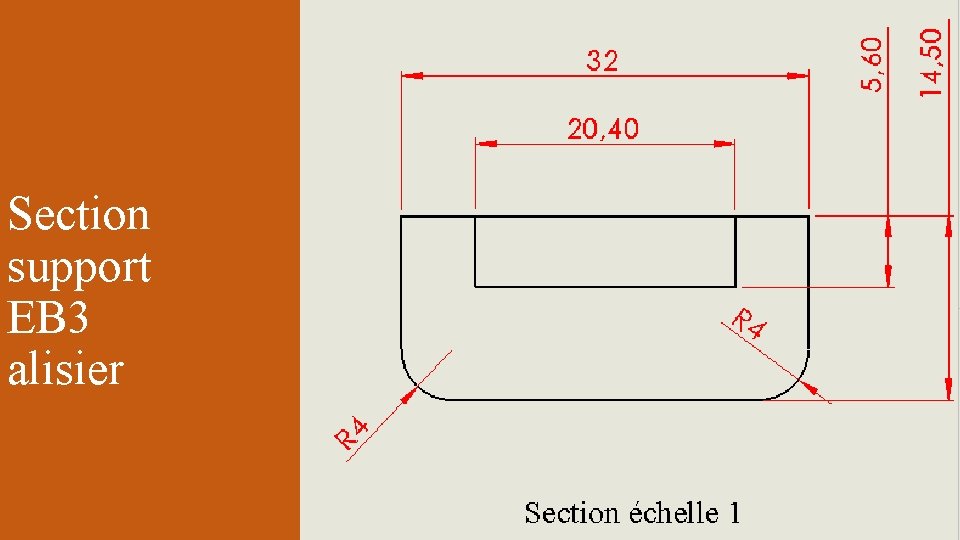

Section support EB 3 alisier

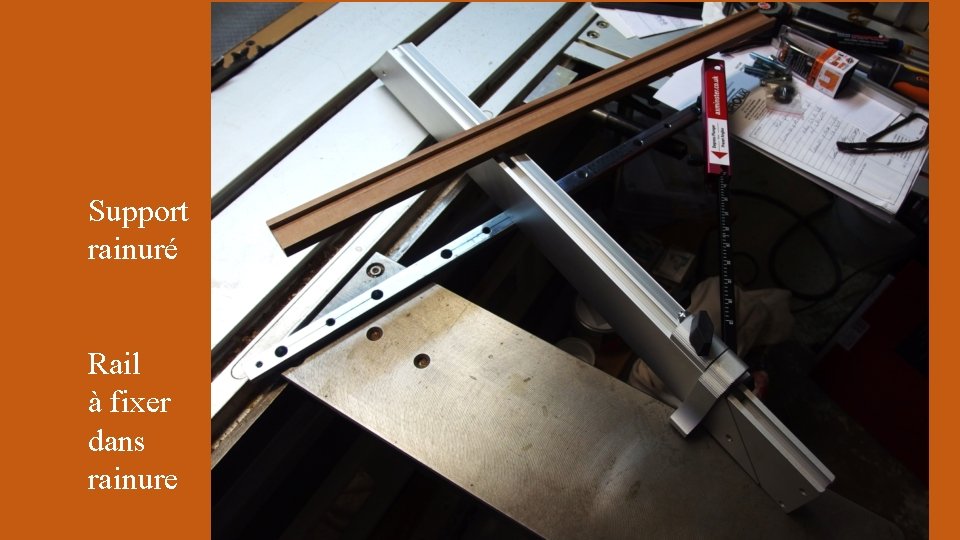

Support rainuré Rail à fixer dans rainure

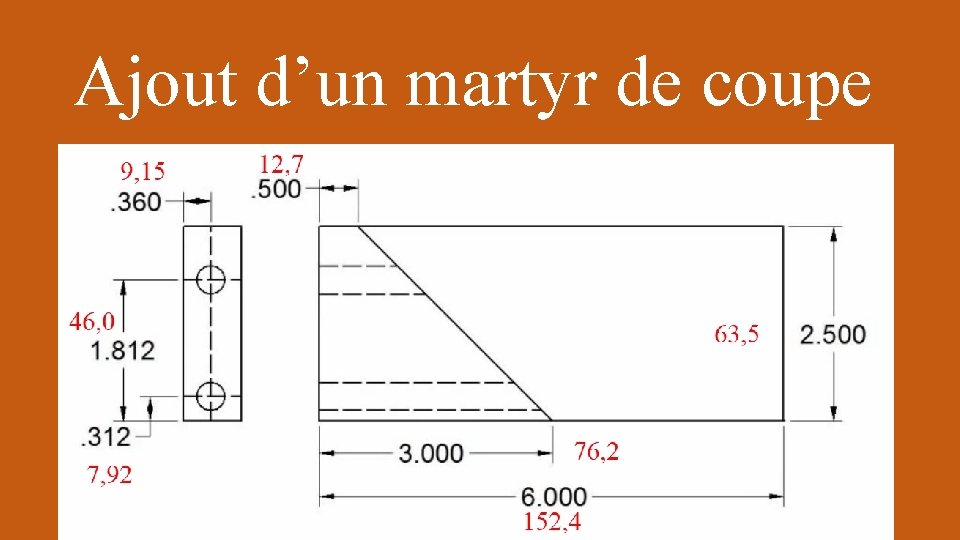

Ajout d’un martyr de coupe

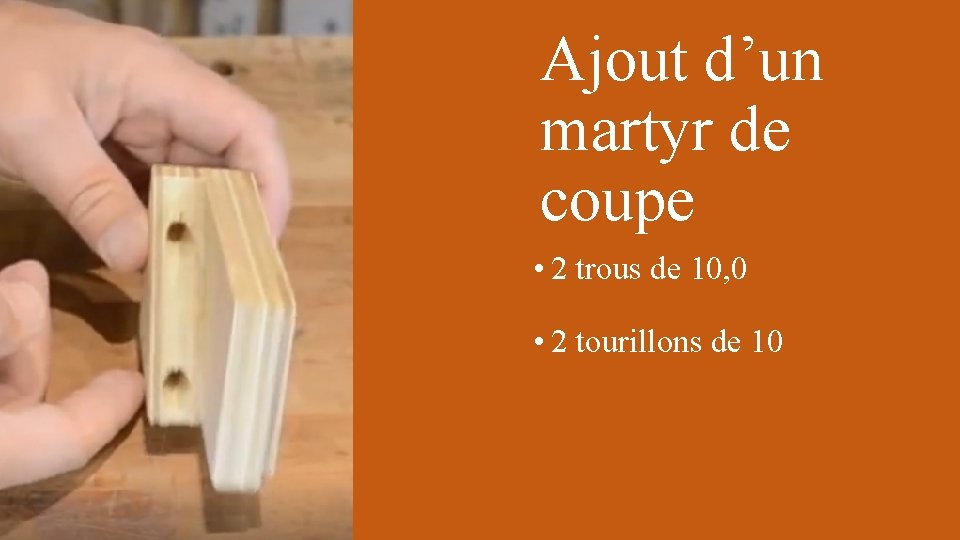

Ajout d’un martyr de coupe • 2 trous de 10, 0 • 2 tourillons de 10

Conclusion • Un accessoire facile à adapter sur nos chariots • Mise en pace et démontage faciles • Budget très raisonnable pour le service rendu La précision est au rendez-vous
