Umlaufwasserheizer Logamax U 122 Logamax U 124 Buderus

Nomenklatur Logamax U 124 -24(K) Dachname für wandhängende Heizwertgeräte Umlaufwasserheizer Leistung (5 – 24 k. W) Generationskennung Gerät mit Strömungssicherung Buderus Leistungsgröße 24 k. W Logamax U 122 Integrierte Warmwasserbereitung Modul Nr. : 1. 8 Buderus Heiztechnik Gmb. H. Alle Rechte vorbehalten. 2

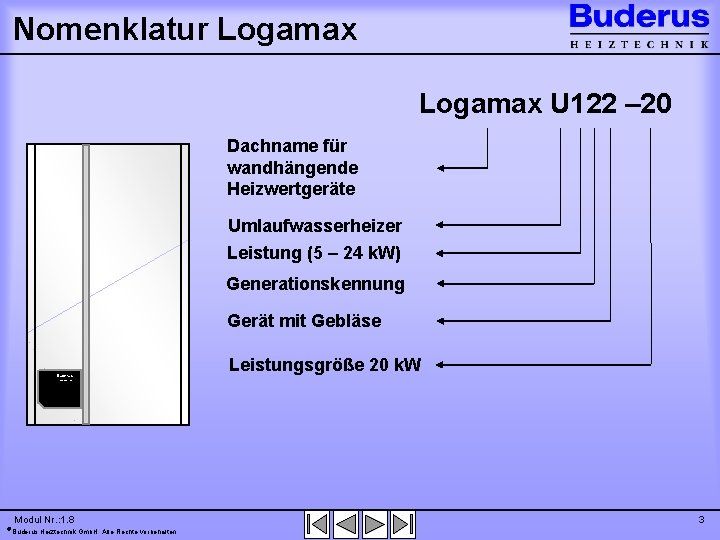

Nomenklatur Logamax U 122 – 20 Dachname für wandhängende Heizwertgeräte Umlaufwasserheizer Leistung (5 – 24 k. W) Generationskennung Gerät mit Gebläse Buderus Leistungsgröße 20 k. W Logamax U 122 Modul Nr. : 1. 8 Buderus Heiztechnik Gmb. H. Alle Rechte vorbehalten. 3

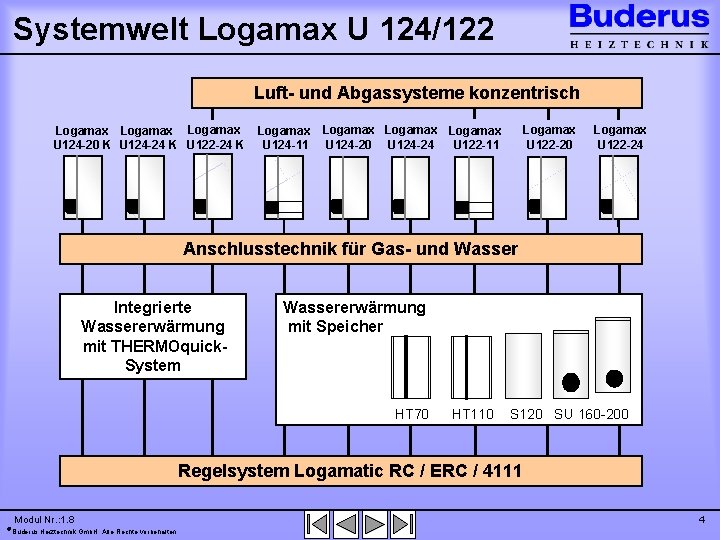

Systemwelt Logamax U 124/122 Luft- und Abgassysteme konzentrisch Logamax U 124 -20 K U 124 -24 K U 122 -24 K Logamax U 124 -11 Logamax U 122 -20 Logamax U 124 -20 U 124 -24 U 122 -11 Logamax U 122 -24 Anschlusstechnik für Gas- und Wasser Integrierte Wassererwärmung mit THERMOquick. System Wassererwärmung mit Speicher 0 HT 70 HT 110 S 120 SU 160 -200 Regelsystem Logamatic RC / ERC / 4111 Modul Nr. : 1. 8 Buderus Heiztechnik Gmb. H. Alle Rechte vorbehalten. 4

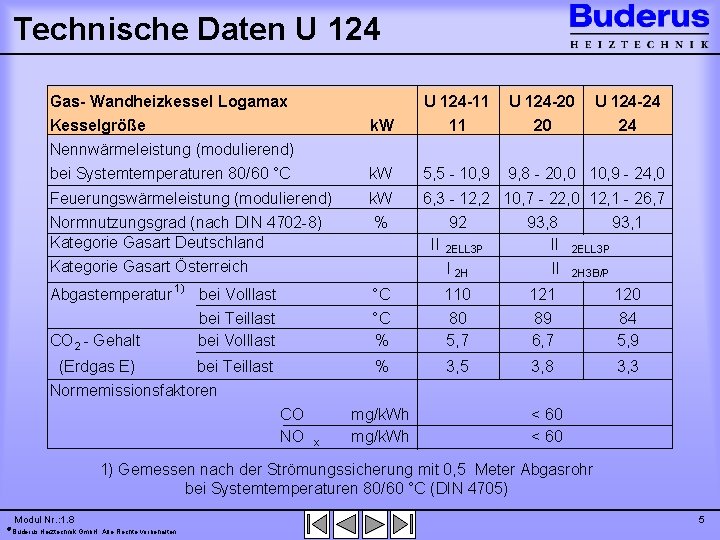

Technische Daten U 124 Gas- Wandheizkessel Logamax U 124 -11 U 124 -20 U 124 -24 20 24 Kesselgröße k. W 11 Nennwärmeleistung (modulierend) bei Systemtemperaturen 80/60 °C k. W 5, 5 - 10, 9 k. W % 6, 3 - 12, 2 10, 7 - 22, 0 12, 1 - 26, 7 92 93, 8 93, 1 II 2 ELL 3 P Feuerungswärmeleistung (modulierend) Normnutzungsgrad (nach DIN 4702 -8) Kategorie Gasart Deutschland Kategorie Gasart Österreich Abgastemperatur 1) bei Volllast CO 2 - Gehalt bei Teillast bei Volllast (Erdgas E) bei Teillast Normemissionsfaktoren CO NO x 9, 8 - 20, 0 10, 9 - 24, 0 I 2 H II °C °C % 110 121 120 80 5, 7 89 6, 7 84 5, 9 % 3, 5 3, 8 3, 3 mg/k. Wh 2 H 3 B/P < 60 1) Gemessen nach der Strömungssicherung mit 0, 5 Meter Abgasrohr bei Systemtemperaturen 80/60 °C (DIN 4705) Modul Nr. : 1. 8 Buderus Heiztechnik Gmb. H. Alle Rechte vorbehalten. 5

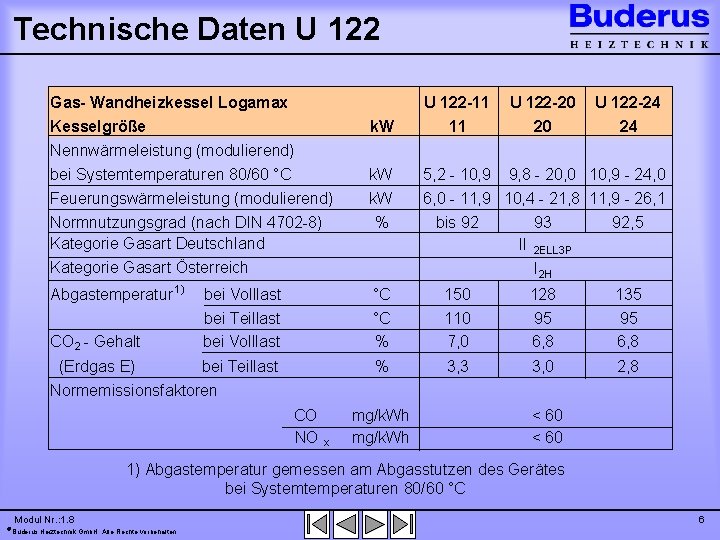

Technische Daten U 122 Gas- Wandheizkessel Logamax Kesselgröße Nennwärmeleistung (modulierend) bei Systemtemperaturen 80/60 °C Feuerungswärmeleistung (modulierend) Normnutzungsgrad (nach DIN 4702 -8) Kategorie Gasart Deutschland U 122 -11 U 122 -20 U 122 -24 k. W 11 20 24 k. W 5, 2 - 10, 9 k. W % 6, 0 - 11, 9 10, 4 - 21, 8 11, 9 - 26, 1 bis 92 93 92, 5 II 2 ELL 3 P Kategorie Gasart Österreich Abgastemperatur 1) bei Volllast CO 2 - Gehalt bei Teillast bei Volllast 9, 8 - 20, 0 10, 9 - 24, 0 I 2 H (Erdgas E) bei Teillast Normemissionsfaktoren CO NO x °C °C % 150 128 110 7, 0 95 6, 8 135 95 6, 8 % 3, 3 3, 0 2, 8 mg/k. Wh < 60 1) Abgastemperatur gemessen am Abgasstutzen des Gerätes bei Systemtemperaturen 80/60 °C Modul Nr. : 1. 8 Buderus Heiztechnik Gmb. H. Alle Rechte vorbehalten. 6

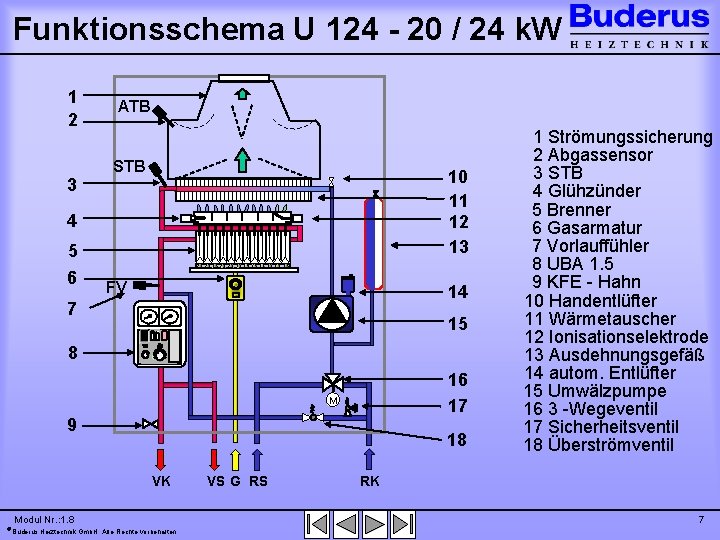

Funktionsschema U 124 - 20 / 24 k. W 1 2 3 ATB STB 10 11 12 13 4 5 6 FV 14 7 15 1 1 8 16 17 M 9 18 VK Modul Nr. : 1. 8 Buderus Heiztechnik Gmb. H. Alle Rechte vorbehalten. VS G RS 1 Strömungssicherung 2 Abgassensor 3 STB 4 Glühzünder 5 Brenner 6 Gasarmatur 7 Vorlauffühler 8 UBA 1. 5 9 KFE - Hahn 10 Handentlüfter 11 Wärmetauscher 12 Ionisationselektrode 13 Ausdehnungsgefäß 14 autom. Entlüfter 15 Umwälzpumpe 16 3 -Wegeventil 17 Sicherheitsventil 18 Überströmventil RK 7

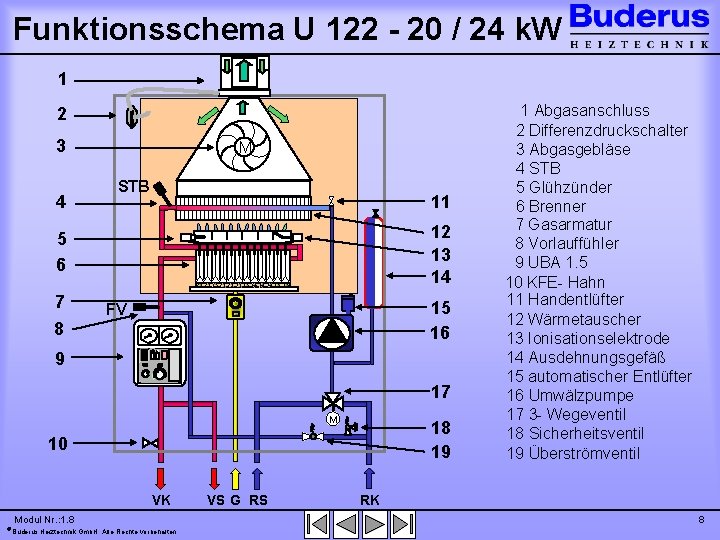

Funktionsschema U 122 - 20 / 24 k. W 1 2 3 4 M STB 11 12 13 14 5 6 7 15 16 FV 8 9 1 1 17 M 18 19 10 VK Modul Nr. : 1. 8 Buderus Heiztechnik Gmb. H. Alle Rechte vorbehalten. VS G RS 1 Abgasanschluss 2 Differenzdruckschalter 3 Abgasgebläse 4 STB 5 Glühzünder 6 Brenner 7 Gasarmatur 8 Vorlauffühler 9 UBA 1. 5 10 KFE- Hahn 11 Handentlüfter 12 Wärmetauscher 13 Ionisationselektrode 14 Ausdehnungsgefäß 15 automatischer Entlüfter 16 Umwälzpumpe 17 3 - Wegeventil 18 Sicherheitsventil 19 Überströmventil RK 8

Funktionsschema U 124 (K) ATB STB FV 1 2 3 1 1 1 VK Modul Nr. : 1. 8 3 M 2 Buderus Heiztechnik Gmb. H. Alle Rechte vorbehalten. WA G KE WW- Standbyfühler WW- Auslauffühler Durchflussmengenbegrenzer RK 9

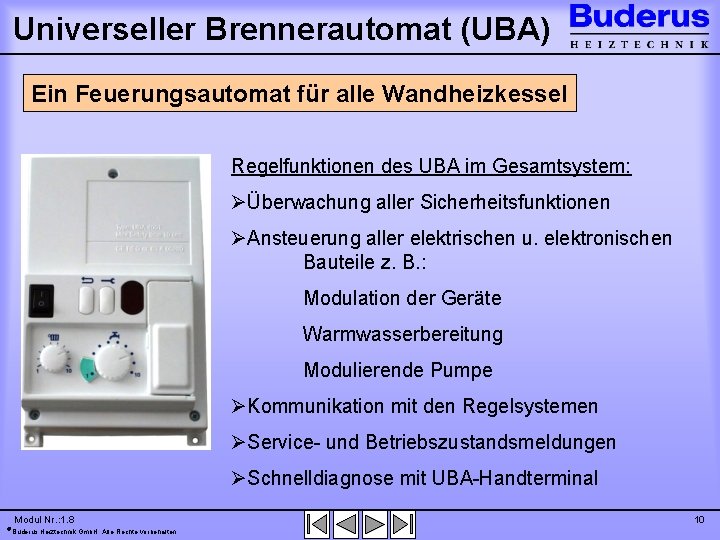

Universeller Brennerautomat (UBA) Ein Feuerungsautomat für alle Wandheizkessel Regelfunktionen des UBA im Gesamtsystem: ØÜberwachung aller Sicherheitsfunktionen ØAnsteuerung aller elektrischen u. elektronischen Bauteile z. B. : Modulation der Geräte Warmwasserbereitung Modulierende Pumpe ØKommunikation mit den Regelsystemen ØService- und Betriebszustandsmeldungen ØSchnelldiagnose mit UBA-Handterminal Modul Nr. : 1. 8 Buderus Heiztechnik Gmb. H. Alle Rechte vorbehalten. 10

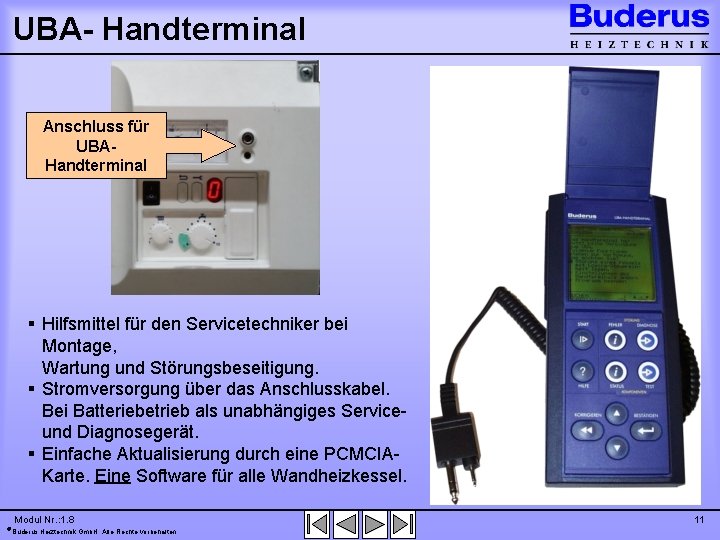

UBA- Handterminal Anschluss für UBAHandterminal § Hilfsmittel für den Servicetechniker bei Montage, Wartung und Störungsbeseitigung. § Stromversorgung über das Anschlusskabel. Bei Batteriebetrieb als unabhängiges Serviceund Diagnosegerät. § Einfache Aktualisierung durch eine PCMCIAKarte. Eine Software für alle Wandheizkessel. Modul Nr. : 1. 8 Buderus Heiztechnik Gmb. H. Alle Rechte vorbehalten. 11

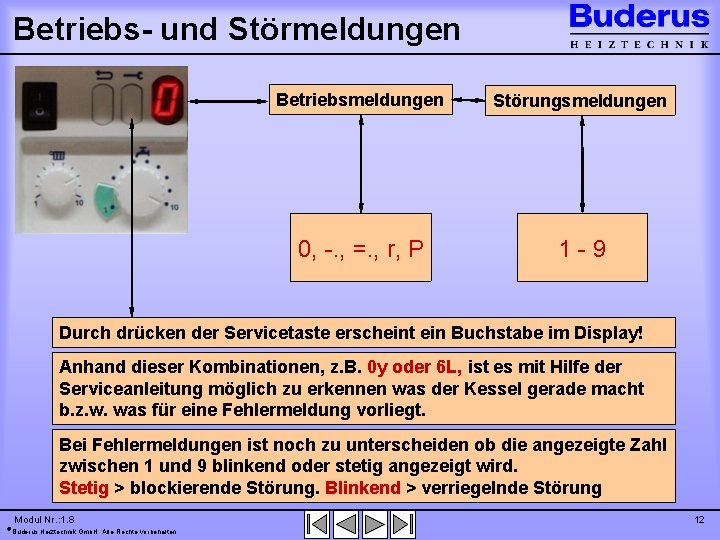

Betriebs- und Störmeldungen Betriebsmeldungen Störungsmeldungen 0, -. , =. , r, P 1 -9 Durch drücken der Servicetaste erscheint ein Buchstabe im Display! Anhand dieser Kombinationen, z. B. 0 y oder 6 L, ist es mit Hilfe der Serviceanleitung möglich zu erkennen was der Kessel gerade macht b. z. w. was für eine Fehlermeldung vorliegt. Bei Fehlermeldungen ist noch zu unterscheiden ob die angezeigte Zahl zwischen 1 und 9 blinkend oder stetig angezeigt wird. Stetig > blockierende Störung. Blinkend > verriegelnde Störung Modul Nr. : 1. 8 Buderus Heiztechnik Gmb. H. Alle Rechte vorbehalten. 12

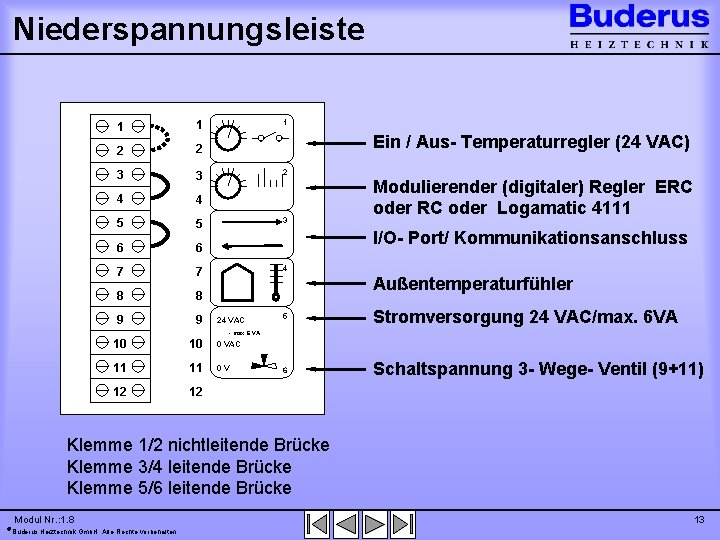

Niederspannungsleiste 1 1 2 2 3 3 4 4 5 5 6 6 7 7 8 8 9 9 1 Ein / Aus- Temperaturregler (24 VAC) 2 3 Modulierender (digitaler) Regler ERC oder Logamatic 4111 I/O- Port/ Kommunikationsanschluss 4 Außentemperaturfühler 1 24 VAC 5 Stromversorgung 24 VAC/max. 6 VA 6 Schaltspannung 3 - Wege- Ventil (9+11) - max 6 VA 10 10 0 VAC 11 11 0 V 12 12 Klemme 1/2 nichtleitende Brücke Klemme 3/4 leitende Brücke Klemme 5/6 leitende Brücke Modul Nr. : 1. 8 Buderus Heiztechnik Gmb. H. Alle Rechte vorbehalten. 13

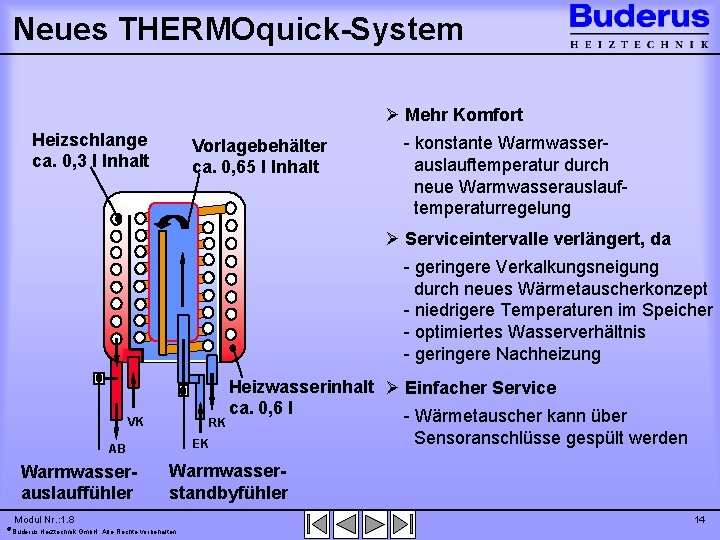

Neues THERMOquick-System Ø Mehr Komfort Heizschlange ca. 0, 3 l Inhalt Vorlagebehälter ca. 0, 65 l Inhalt - konstante Warmwasserauslauftemperatur durch neue Warmwasserauslauftemperaturregelung Ø Serviceintervalle verlängert, da - geringere Verkalkungsneigung durch neues Wärmetauscherkonzept - niedrigere Temperaturen im Speicher - optimiertes Wasserverhältnis - geringere Nachheizung Heizwasserinhalt Ø Einfacher Service ca. 0, 6 l - Wärmetauscher kann über RK Sensoranschlüsse gespült werden EK VK AB Warmwasserauslauffühler Modul Nr. : 1. 8 Warmwasserstandbyfühler Buderus Heiztechnik Gmb. H. Alle Rechte vorbehalten. 14

Speicheraufheizzeiten U 122 / U 124 Speichergröße Leistungsgröße 70 l 110 l 120 l 160 l 200 l 11 k. W 26 min 41 min 45 min 60 min ---- 20 k. W 14 min 23 min 25 min 33 min 41 min 24 k. W 12 min 19 min 21 min 27 min 34 min Angaben gelten für die Aufheizung der Speicher von 10°C auf 60°C 0, 85 = Korrekturfaktor für modulierende Kessel Modul Nr. : 1. 8 Buderus Heiztechnik Gmb. H. Alle Rechte vorbehalten. 15

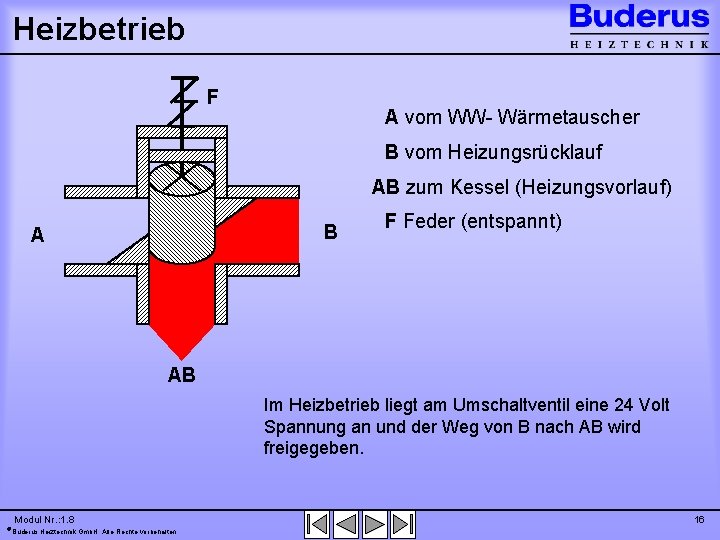

Heizbetrieb F A vom WW- Wärmetauscher B vom Heizungsrücklauf AB zum Kessel (Heizungsvorlauf) B A F Feder (entspannt) AB Im Heizbetrieb liegt am Umschaltventil eine 24 Volt Spannung an und der Weg von B nach AB wird freigegeben. Modul Nr. : 1. 8 Buderus Heiztechnik Gmb. H. Alle Rechte vorbehalten. 16

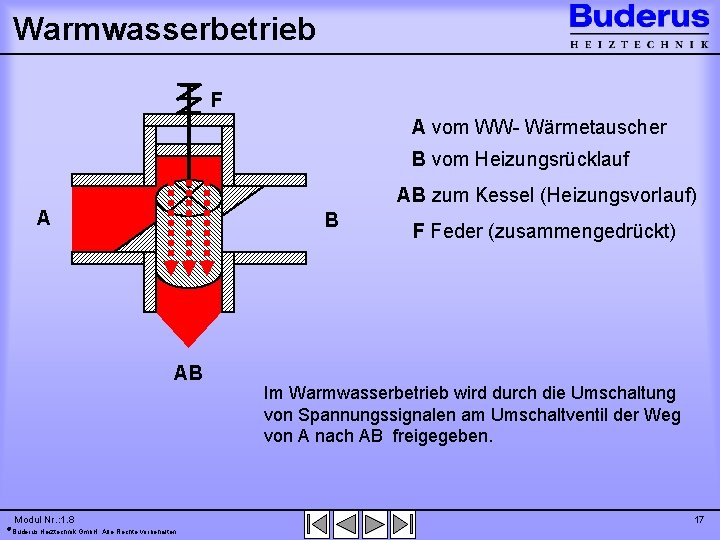

Warmwasserbetrieb F A vom WW- Wärmetauscher B vom Heizungsrücklauf AB zum Kessel (Heizungsvorlauf) A B AB Modul Nr. : 1. 8 Buderus Heiztechnik Gmb. H. Alle Rechte vorbehalten. F Feder (zusammengedrückt) Im Warmwasserbetrieb wird durch die Umschaltung von Spannungssignalen am Umschaltventil der Weg von A nach AB freigegeben. 17

U-KS 11 Kurzschlussleitung Bypassleitung bei reinem Heizbetrieb erforderlich! Modul Nr. : 1. 8 Buderus

Hydraulik U 122 / U 124 (K) RC 2*0, 75 2 Netz 3*1, 5

Hydraulik U 122 / U 124 mit Speicher 2*0, 75 2 FA ERC 2*0,

Restförderhöhe in mbar Pumpenkennlinie U 122 / U 124 300 20/24 k. W 250 200 11 k. W 150 100 50 0 0 200 400 600 800 1000 1200 Wassermenge in l/h Welche Spreizung bei 24 k. W und 200 mbar ? bei 200 mbar: Modul Nr. : 1. 8 Buderus Heiztechnik Gmb. H. Alle Rechte vorbehalten. 24 k. W = 20, 6 K 20 k. W = 17, 2 K 11 k. W = 16, 3 K 21

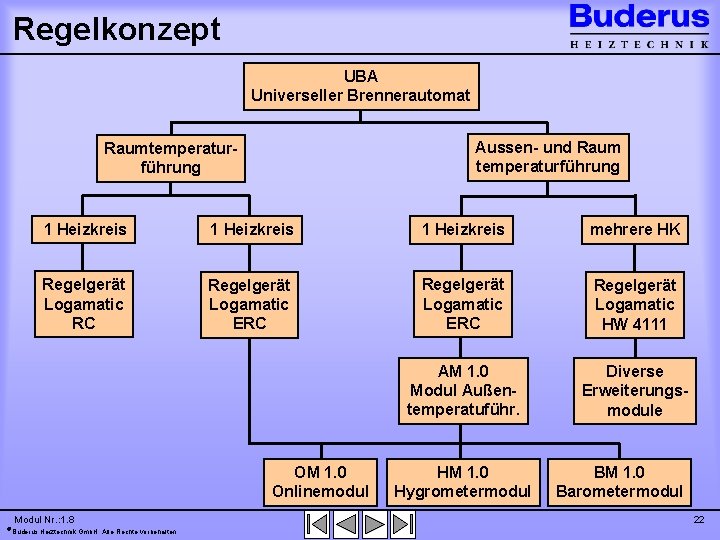

Regelkonzept UBA Universeller Brennerautomat Aussen- und Raum temperaturführung Raumtemperaturführung 1 Heizkreis mehrere HK Regelgerät Logamatic RC Regelgerät Logamatic ERC Regelgerät Logamatic HW 4111 AM 1. 0 Modul Außentemperatuführ. Diverse Erweiterungsmodule OM 1. 0 Onlinemodul Modul Nr. : 1. 8 Buderus Heiztechnik Gmb. H. Alle Rechte vorbehalten. HM 1. 0 Hygrometermodul BM 1. 0 Barometermodul 22

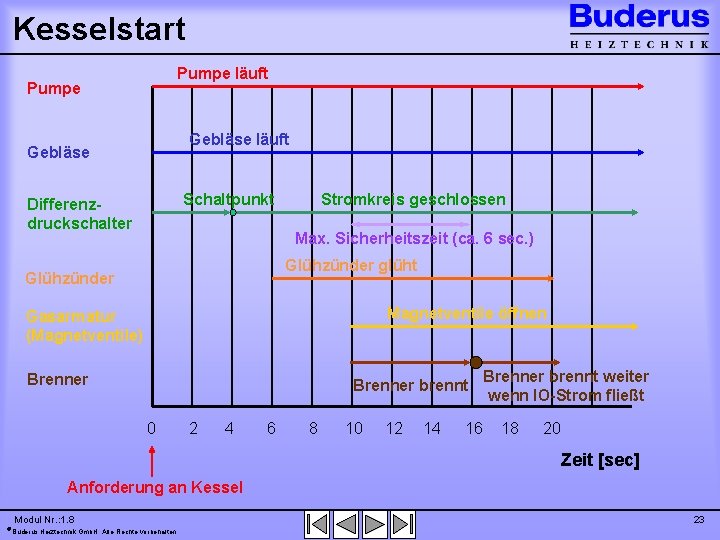

Kesselstart Pumpe läuft Pumpe Gebläse läuft Gebläse Schaltpunkt Differenzdruckschalter Stromkreis geschlossen Max. Sicherheitszeit (ca. 6 sec. ) Glühzünder glüht Glühzünder Magnetventile öffnen Gasarmatur (Magnetventile) Brenner brennt 0 2 4 6 8 10 12 14 16 Brenner brennt weiter wenn IO-Strom fließt 18 20 Zeit [sec] Anforderung an Kessel Modul Nr. : 1. 8 Buderus Heiztechnik Gmb. H. Alle Rechte vorbehalten. 23

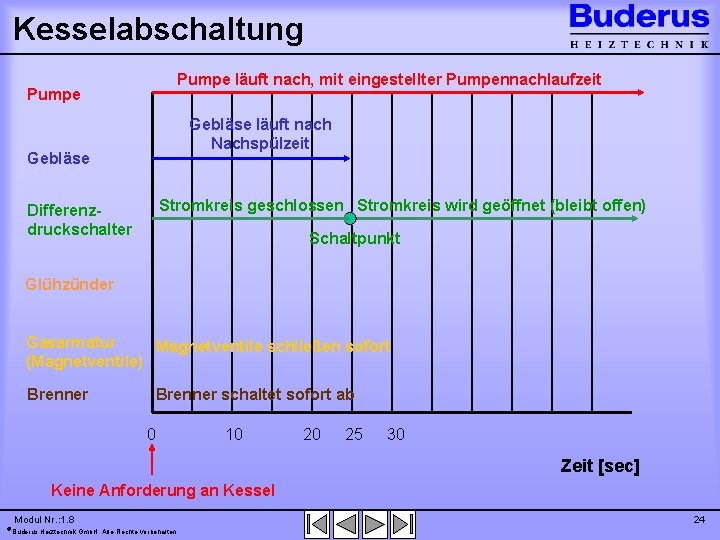

Kesselabschaltung Pumpe läuft nach, mit eingestellter Pumpennachlaufzeit Pumpe Gebläse läuft nach Nachspülzeit Gebläse Stromkreis geschlossen Stromkreis wird geöffnet (bleibt offen) Differenzdruckschalter Schaltpunkt Glühzünder Gasarmatur Magnetventile schließen sofort (Magnetventile) Brenner schaltet sofort ab 0 10 20 25 30 Zeit [sec] Keine Anforderung an Kessel Modul Nr. : 1. 8 Buderus Heiztechnik Gmb. H. Alle Rechte vorbehalten. 24

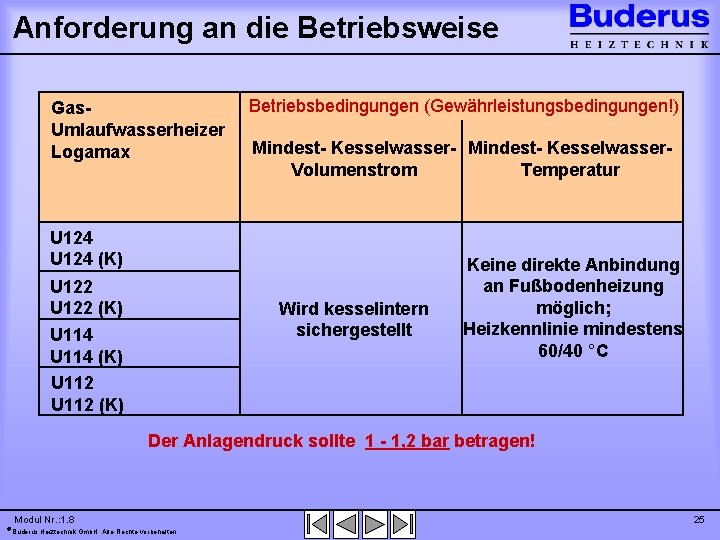

Anforderung an die Betriebsweise Gas. Umlaufwasserheizer Logamax Betriebsbedingungen (Gewährleistungsbedingungen!) Mindest- Kesselwasser- Mindest- Kesselwasser. Temperatur Volumenstrom U 124 (K) U 122 (K) U 114 (K) U 112 (K) Wird kesselintern sichergestellt Keine direkte Anbindung an Fußbodenheizung möglich; Heizkennlinie mindestens 60/40 °C Der Anlagendruck sollte 1 - 1, 2 bar betragen! Modul Nr. : 1. 8 Buderus Heiztechnik Gmb. H. Alle Rechte vorbehalten. 25
