UML Modelagem e Programação Orientada a Objetos Curso Superior de Tecnologia em Sistemas para Internet Prof. Cristiano Stüpp Nunes cristiano. nunes@veris. edu. br

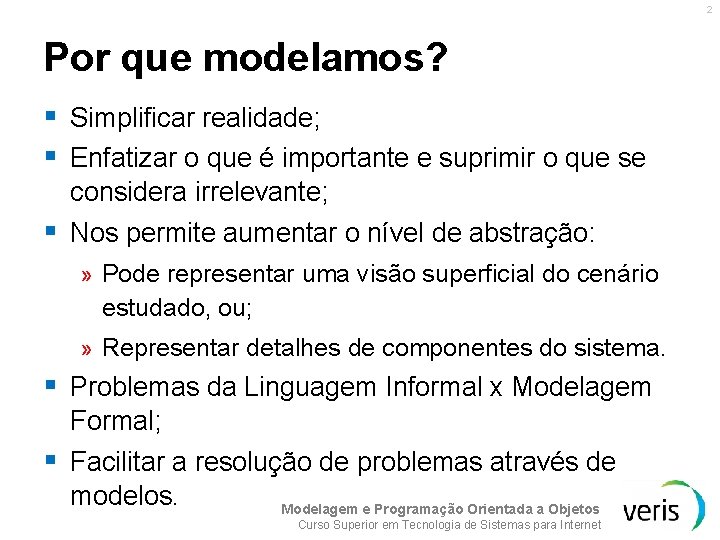

2 Por que modelamos? § Simplificar realidade; § Enfatizar o que é importante e suprimir o que se considera irrelevante; § Nos permite aumentar o nível de abstração: » Pode representar uma visão superficial do cenário estudado, ou; » Representar detalhes de componentes do sistema. § Problemas da Linguagem Informal x Modelagem Formal; § Facilitar a resolução de problemas através de modelos. Modelagem e Programação Orientada a Objetos Curso Superior em Tecnologia de Sistemas para Internet

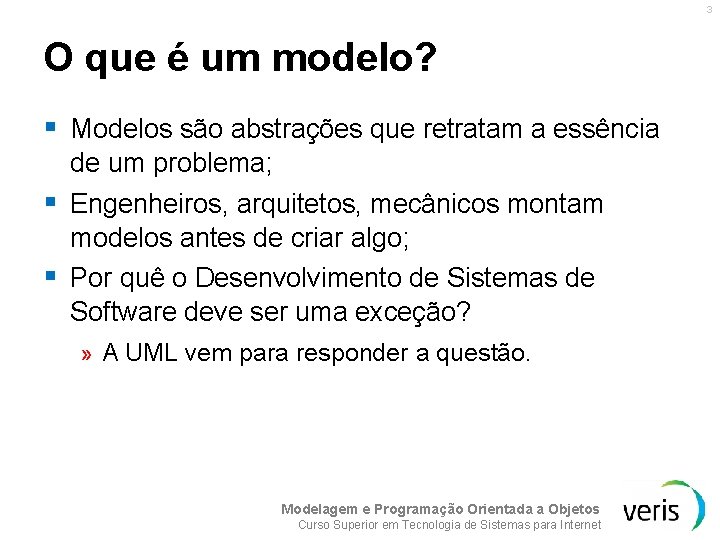

3 O que é um modelo? § Modelos são abstrações que retratam a essência de um problema; § Engenheiros, arquitetos, mecânicos montam modelos antes de criar algo; § Por quê o Desenvolvimento de Sistemas de Software deve ser uma exceção? » A UML vem para responder a questão. Modelagem e Programação Orientada a Objetos Curso Superior em Tecnologia de Sistemas para Internet

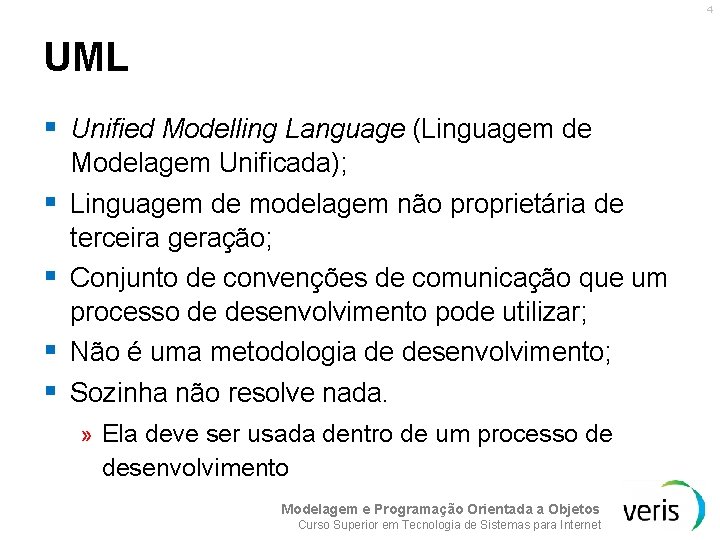

4 UML § Unified Modelling Language (Linguagem de § § Modelagem Unificada); Linguagem de modelagem não proprietária de terceira geração; Conjunto de convenções de comunicação que um processo de desenvolvimento pode utilizar; Não é uma metodologia de desenvolvimento; Sozinha não resolve nada. » Ela deve ser usada dentro de um processo de desenvolvimento Modelagem e Programação Orientada a Objetos Curso Superior em Tecnologia de Sistemas para Internet

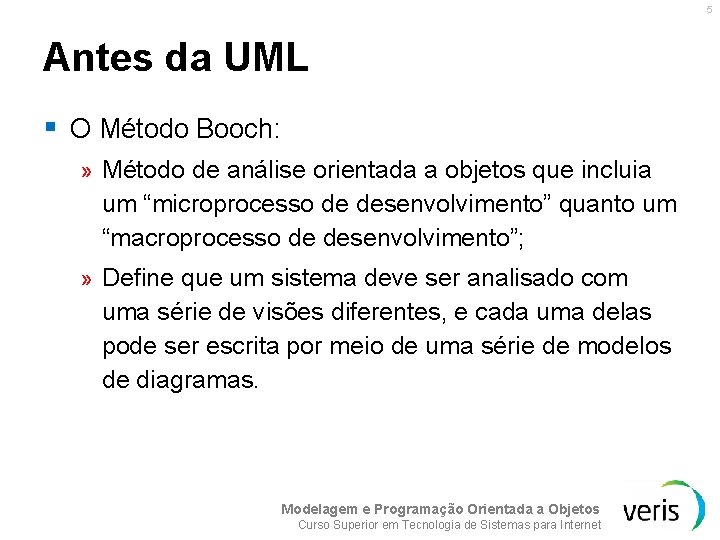

5 Antes da UML § O Método Booch: » Método de análise orientada a objetos que incluia um “microprocesso de desenvolvimento” quanto um “macroprocesso de desenvolvimento”; » Define que um sistema deve ser analisado com uma série de visões diferentes, e cada uma delas pode ser escrita por meio de uma série de modelos de diagramas. Modelagem e Programação Orientada a Objetos Curso Superior em Tecnologia de Sistemas para Internet

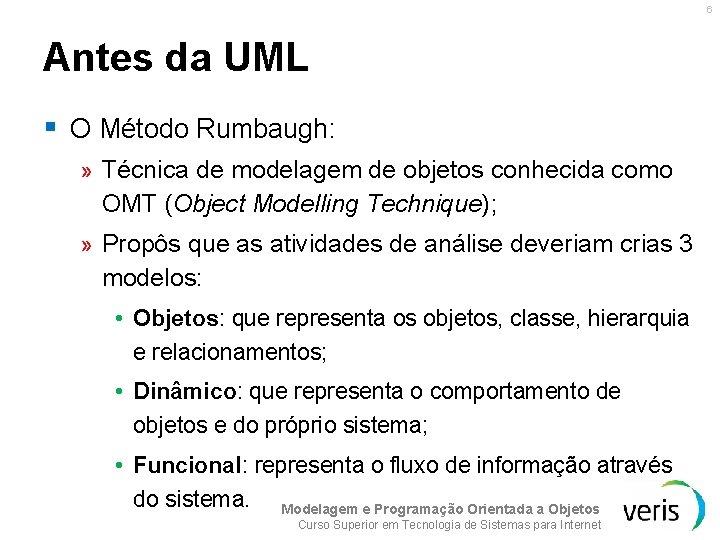

6 Antes da UML § O Método Rumbaugh: » Técnica de modelagem de objetos conhecida como OMT (Object Modelling Technique); » Propôs que as atividades de análise deveriam crias 3 modelos: • Objetos: que representa os objetos, classe, hierarquia e relacionamentos; • Dinâmico: que representa o comportamento de objetos e do próprio sistema; • Funcional: representa o fluxo de informação através do sistema. Modelagem e Programação Orientada a Objetos Curso Superior em Tecnologia de Sistemas para Internet

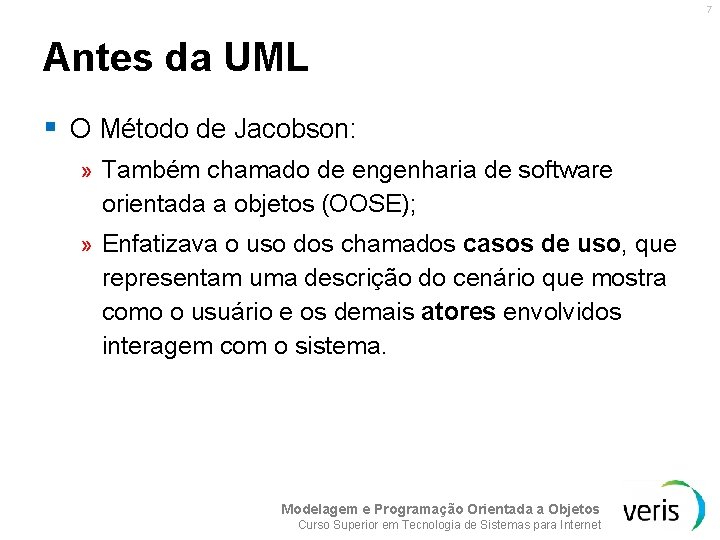

7 Antes da UML § O Método de Jacobson: » Também chamado de engenharia de software orientada a objetos (OOSE); » Enfatizava o uso dos chamados casos de uso, que representam uma descrição do cenário que mostra como o usuário e os demais atores envolvidos interagem com o sistema. Modelagem e Programação Orientada a Objetos Curso Superior em Tecnologia de Sistemas para Internet

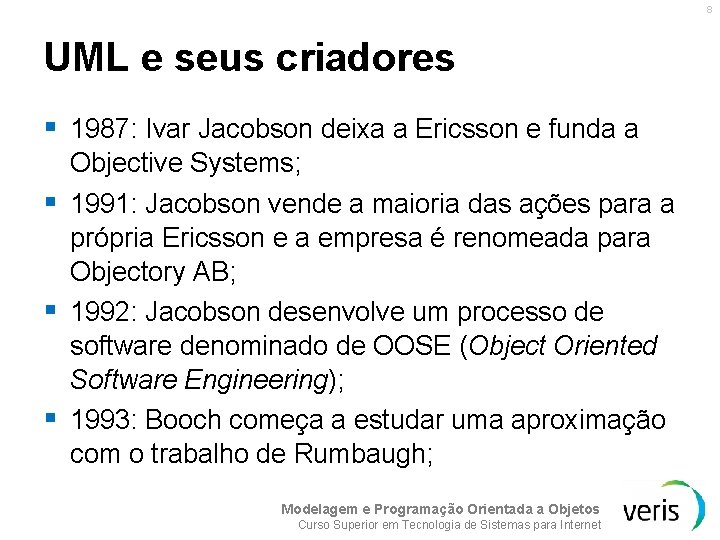

8 UML e seus criadores § 1987: Ivar Jacobson deixa a Ericsson e funda a Objective Systems; § 1991: Jacobson vende a maioria das ações para a própria Ericsson e a empresa é renomeada para Objectory AB; § 1992: Jacobson desenvolve um processo de software denominado de OOSE (Object Oriented Software Engineering); § 1993: Booch começa a estudar uma aproximação com o trabalho de Rumbaugh; Modelagem e Programação Orientada a Objetos Curso Superior em Tecnologia de Sistemas para Internet

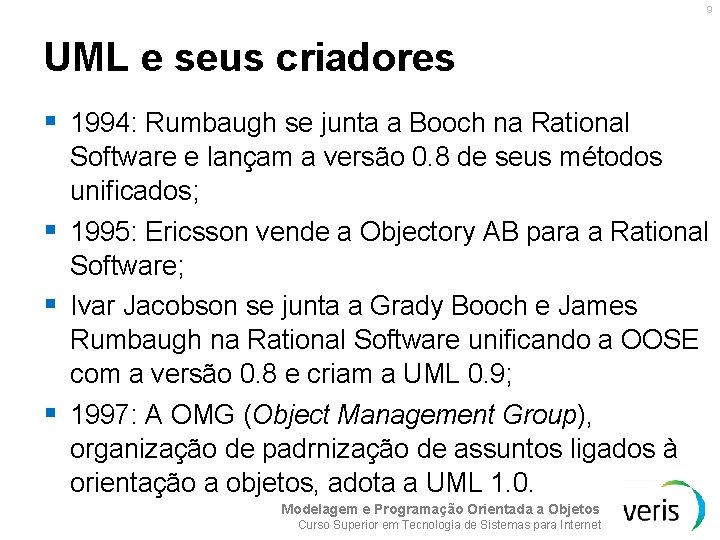

9 UML e seus criadores § 1994: Rumbaugh se junta a Booch na Rational Software e lançam a versão 0. 8 de seus métodos unificados; § 1995: Ericsson vende a Objectory AB para a Rational Software; § Ivar Jacobson se junta a Grady Booch e James Rumbaugh na Rational Software unificando a OOSE com a versão 0. 8 e criam a UML 0. 9; § 1997: A OMG (Object Management Group), organização de padrnização de assuntos ligados à orientação a objetos, adota a UML 1. 0. Modelagem e Programação Orientada a Objetos Curso Superior em Tecnologia de Sistemas para Internet

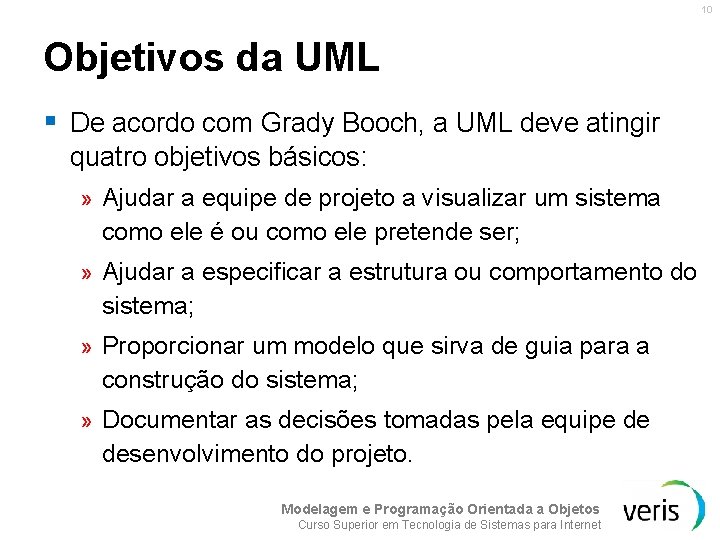

10 Objetivos da UML § De acordo com Grady Booch, a UML deve atingir quatro objetivos básicos: » Ajudar a equipe de projeto a visualizar um sistema como ele é ou como ele pretende ser; » Ajudar a especificar a estrutura ou comportamento do sistema; » Proporcionar um modelo que sirva de guia para a construção do sistema; » Documentar as decisões tomadas pela equipe de desenvolvimento do projeto. Modelagem e Programação Orientada a Objetos Curso Superior em Tecnologia de Sistemas para Internet

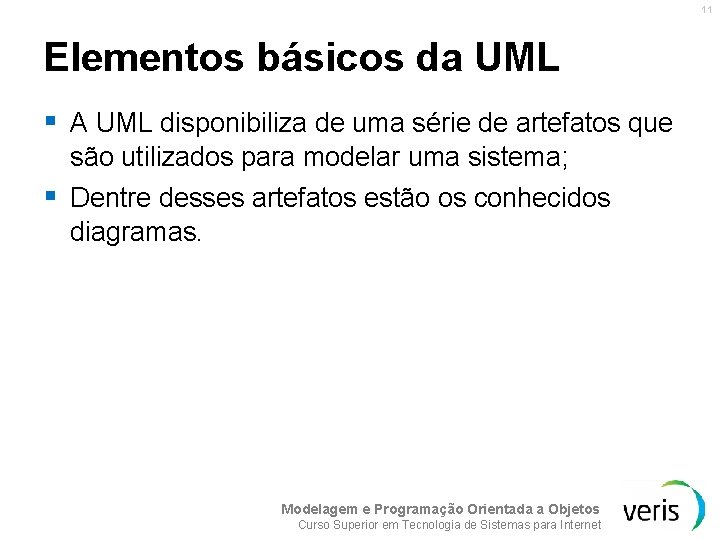

11 Elementos básicos da UML § A UML disponibiliza de uma série de artefatos que são utilizados para modelar uma sistema; § Dentre desses artefatos estão os conhecidos diagramas. Modelagem e Programação Orientada a Objetos Curso Superior em Tecnologia de Sistemas para Internet

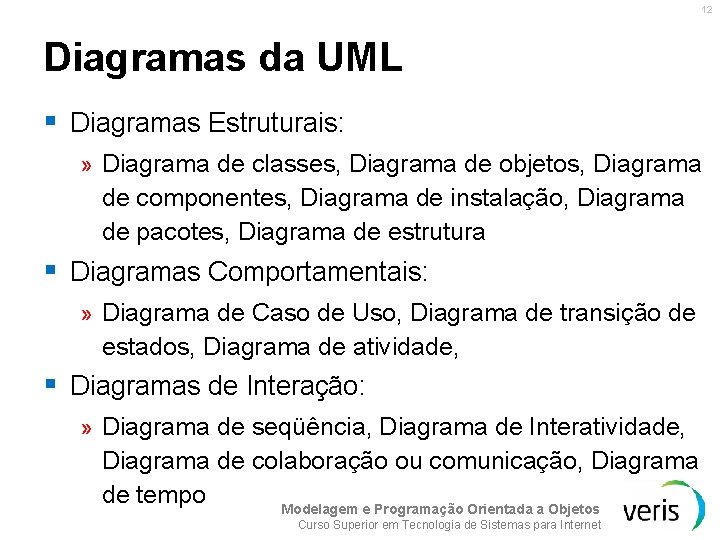

12 Diagramas da UML § Diagramas Estruturais: » Diagrama de classes, Diagrama de objetos, Diagrama de componentes, Diagrama de instalação, Diagrama de pacotes, Diagrama de estrutura § Diagramas Comportamentais: » Diagrama de Caso de Uso, Diagrama de transição de estados, Diagrama de atividade, § Diagramas de Interação: » Diagrama de seqüência, Diagrama de Interatividade, Diagrama de colaboração ou comunicação, Diagrama de tempo Modelagem e Programação Orientada a Objetos Curso Superior em Tecnologia de Sistemas para Internet

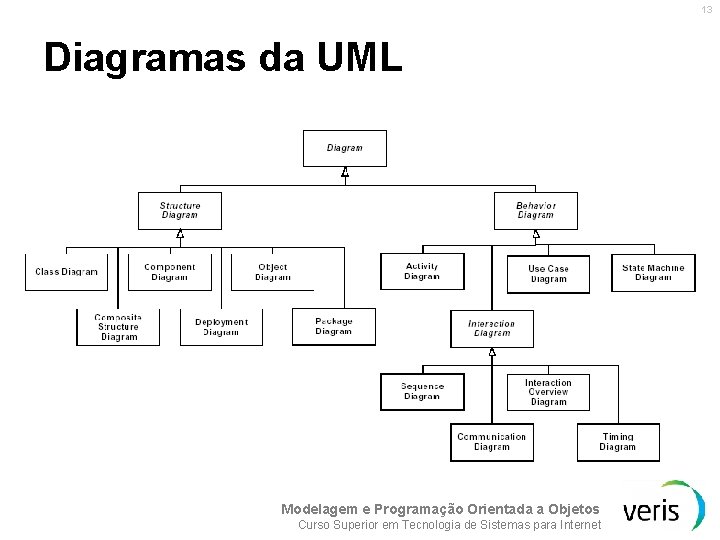

13 Diagramas da UML Modelagem e Programação Orientada a Objetos Curso Superior em Tecnologia de Sistemas para Internet
