UML Metamodell Auf dem Weg zur Semantikdefinition Das

UML: Metamodell Auf dem Weg zur Semantikdefinition? Das UML-Metamodell (für Klassendiagramme) Willkürlicher Ausschnitt aus dem UML-Metamodell Zumindest ist mit einem Metamodell klar, was ein syntaktisch korrektes Modell in UML ist. Relationship Generalization Association Role 2/20/2021 Modellierung WS 02/03 1

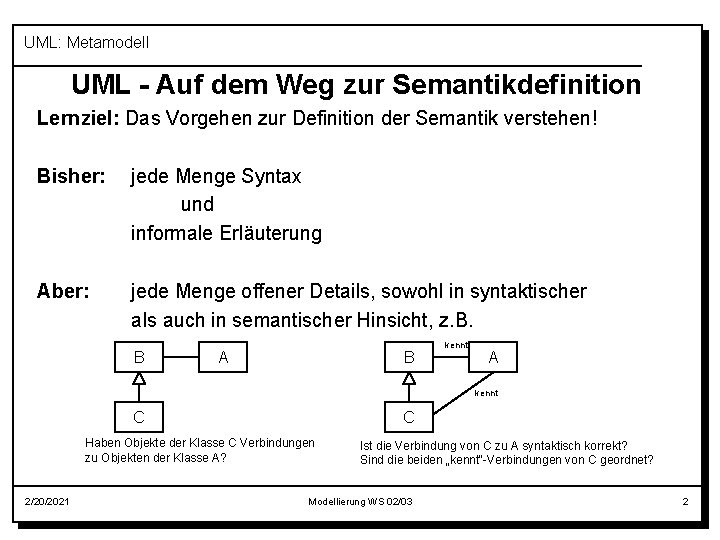

UML: Metamodell UML - Auf dem Weg zur Semantikdefinition Lernziel: Das Vorgehen zur Definition der Semantik verstehen! Bisher: jede Menge Syntax und informale Erläuterung Aber: jede Menge offener Details, sowohl in syntaktischer als auch in semantischer Hinsicht, z. B. B A B kennt A kennt C C Haben Objekte der Klasse C Verbindungen zu Objekten der Klasse A? 2/20/2021 Ist die Verbindung von C zu A syntaktisch korrekt? Sind die beiden „kennt“-Verbindungen von C geordnet? Modellierung WS 02/03 2

UML: Metamodell UML: Vier Ebenen von Modellen und Metamodellen Ebene Beschreibung Beispiel Meta-Metamodell Sprache zur Beschreibung von Metamodellen Metaklasse, Metaoperation Metamodell Eine Ausprägung eines Meta-Metamodells, Sprache zur Beschreibung von Modellen Klasse, Operation, Aktivität, Objekt Modell Eine Ausprägung eines Metamodells. Beschreibung eines Anwendungsbereichs. Bestellung, Zahlung, prüfe_Zahlung Anwendungsobjekte Ausprägung eines Modells 2/20/2021 Modellierung WS 02/03 Bestellung 4712, prüfe_Zahlung(objekt 9311) 3

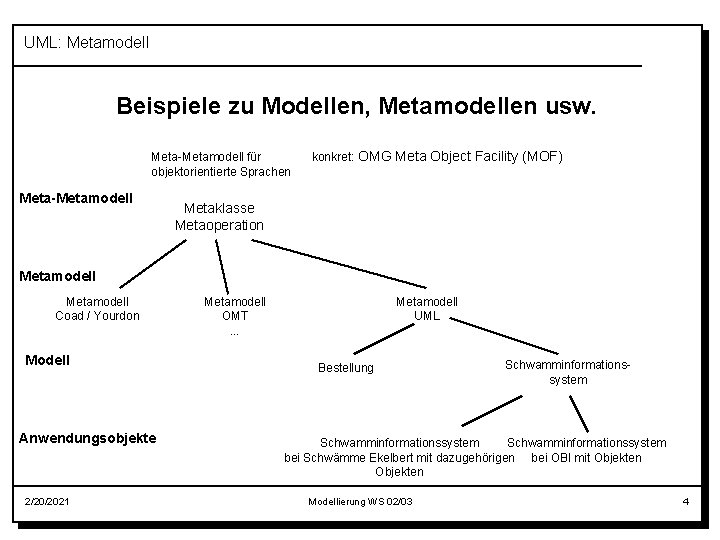

UML: Metamodell Beispiele zu Modellen, Metamodellen usw. Meta-Metamodell für objektorientierte Sprachen Meta-Metamodell konkret: OMG Meta Object Facility (MOF) Metaklasse Metaoperation Metamodell Coad / Yourdon Modell Anwendungsobjekte 2/20/2021 Metamodell OMT. . . Metamodell UML Bestellung Schwamminformationssystem bei Schwämme Ekelbert mit dazugehörigen bei OBI mit Objekten Modellierung WS 02/03 4

UML: Metamodell UML - Abstrakte Syntax und der Versuch einer Semantikdefinition [http: //www. omg. org/cgi-bin/doc? formal/01 -09 -73/] • 90 Metaklassen Verhalten Modell. Management • > 100 Metaassoziationen • strukturiert in Komponenten Grundlagen 2/20/2021 Modellierung WS 02/03 5

UML: Metamodell UML - Metamodell Das UML - Metamodell wird beschrieben durch: • abstrakte Syntax beschrieben durch eine Untermenge von UML (solange fraglich, wie diese Untermenge nicht formal beschrieben ist!) • Regeln zur syntaktischen Korrektheit beschrieben mit Hilfe der OCL (Object Constraint Language) und mit Hilfe natürlicher Sprache • Semantik beschrieben mit Hilfe natürlicher Sprache 2/20/2021 Modellierung WS 02/03 6

UML: Metamodell UML-Metamodell: Strukturierung der Komponente „Verhalten“ Verfeinerung Verhalten Interaktion Anwendungsfälle Zustandsübergänge gemeinsames Verhalten 2/20/2021 Modellierung WS 02/03 7

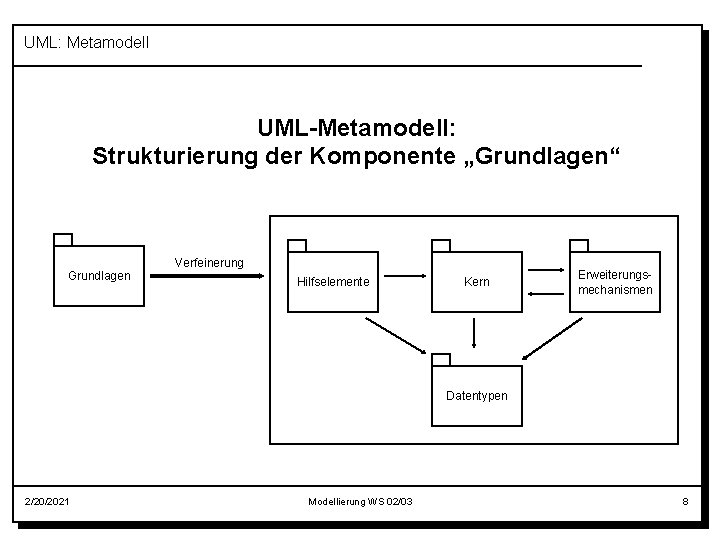

UML: Metamodell UML-Metamodell: Strukturierung der Komponente „Grundlagen“ Grundlagen Verfeinerung Hilfselemente Kern Erweiterungsmechanismen Datentypen 2/20/2021 Modellierung WS 02/03 8

UML: Metamodell UML-Metamodell: Grundlagen • Kern – Basiskonzepte (wesentliche Metaklassen wie Klasse, Eigenschaft, Klassifizierer, Generalisierung, Assoziation). – Beispiele: Abstrakte Konstrukte (nicht instantiierbar) Konkrete Konstrukte (instantiierbar) Modellelement Verallgemeinerbares_Element Klassifizierer Klasse Attribut Operation Assoziation – Gerüst, in das weitere Sprachkonstrukte eingeklinkt werden, insbesondere über die Klassen Modellelement und Klassifizierer, d. h. das „Grundlagen“ kann als Framework verstanden werden (innerhalb des UML-Metamodells). – „Kern“ ist gegliedert in „Grundgerüst“ und „Beziehungen“. 2/20/2021 Modellierung WS 02/03 9

UML: Metamodell UML - Metamodell: Grundlagen (Forts. ) • Hilfselemente – Erweiterung des Kerns um Elemente, die für die graphische Darstellung von Diagrammen gebraucht werden (für weiterführende Konzepte wie Abhängigkeiten, Sichten) • Erweiterungsmechanismen – Erweiterung von Modellelementen um neue Semantikaspekte, beispielsweise um Werteabhängigkeiten und andere Constraints (Beispiel: wenn Bestellung nach 10. 12. eingeht, dann setze Lieferung auf „dringend“) • Datentypen – grundlegende Datenstrukturen, die in UML als primitiv gelten 2/20/2021 Modellierung WS 02/03 10

UML: Metamodell UML - Metamodell: Grundidee der Komponente „Kern“ 2/20/2021 Modellierung WS 02/03 11

UML: Metamodell UML - Metamodell „Kern“ (Grundgerüst) Abstrakte Syntax Element. Ownership Element Sichtbarkeit: Sichtbarkeitsart Zugehöriges Element Namensraum 0. . 1 * Modellelement Name: Name constrained element 1. . * {ordered} * Namensraum Constraint body: boolean expr. Verallgemeinerbares Element ist. Wurzel: Boolean ist. Blatt: Boolean ist. Abstrakt: Boolean * Spezifikation Schnittstelle 2/20/2021 * Eigenschaft Bereich: Bereichsart Sichtbarkeit: Sichtbarkeitsart feature {ordered} Parameter default: expr Art: Parameter. Richtung. Art * * 1 owner Realisierung Klassifizierer Klasse ist. Aktiv: boolean constraint 0. . 1 Strukturelles Element Stelligkeit: Stelligkeit änderbar: Änderbarkeit Zielbereich: Bereichsart n Datentyp * parameters{ordered} Verhaltenseigenschaft ist. Anfrage: boolean Operation Attribut Initialwert: expr 1 Spezifikation: uninterpretiert istploymorph: boolean Spezifi. Parallelität: Parallelitätsart kation Modellierung WS 02/03 * Methode body: Prozedurexpr. Implementation 12

UML: Metamodell UML - Metamodell „Kern“ (Beziehungen) Abstrakte Syntax Kunde * Angebot * Lieferant * Modellelement Name: Namensraum Anforderung * Abhängigkeit Beschreibung: string * 1 Generalisierung Untertyp Diskriminator: * 1 Name Spezialisierung Obertyp Verallgemeinerbares Element Klassifizierer wie vorne 2. . * Assoziationsende {ordered} 1 Typ Assoziationsende navigierbar: boolean 1 * geordnet: boolean Verbin. Spezif. Teilnehmer Aggregation: Aggregationsart dung Stelligkeit: Stelligkeit * * änderbar: Änderbarkeitsart Zielbereich: Bereichsart Klasse 0. . 1 * {ordered} Assoziationsende Qualifizierer Attribut Assoziationsklasse 2/20/2021 Modellierung WS 02/03 13

UML: Metamodell Metaklassen der Komponente „Kern“ (Forts. ) Metaklasse „Modellelement“ (abstrakte Metaklasse): Ein Modellelement ist ein mit einem Namen versehenes Element eines Modells. Attribute der Metaklasse „Modellelement“: Name: eindeutig im Namensraum Assoziationen der Metaklasse „Modellelement“: constraint: Menge von Constraints, die das Modellelement betreffen Anforderung, Angebot inverse Assoziationen zu Kunde, Lieferant Namensraum: derjenige Namensraum, in dem das Modellelement vorkommt 2/20/2021 Modellierung WS 02/03 14

UML: Metamodell Metaklassen der Komponente „Kern“ Metaklasse „Assoziation“: Eine Assoziation definiert eine semantische Beziehung zwischen Klassifizierern. Die Ausprägungen einer Assoziation sind eine Menge von Tupeln, die Ausprägungen der Klassifizierer zueinander in Beziehung setzen. Jedes Tupel kommt maximal einmal vor. Assoziation steht über Assoziationsenden mit zwei oder mehr Klassifizierern in Beziehung. Die verbundenen Klassifizierer sind geordnet. Attribute der Metaklasse „Assoziation“: Name: Name einer Assoziation, der in Verbindung mit den 2 oder mehr Klassifizierern eindeutig sein muß im Namensraum Assoziationen der Metaklasse „Assoziation“: zu Assoziationsenden (hier wird die wesentliche Struktur einer Assoziation definiert) 2/20/2021 Modellierung WS 02/03 15

UML: Metamodell Metaklassen der Komponente „Kern“ (Forts. ) Metaklasse „Assoziationsklasse“: eine Assoziation, die als Klasse dargestellt wird (deshalb ererbend von Assoziation und Klasse) 2/20/2021 Modellierung WS 02/03 16

UML: Metamodell Metaklassen der Komponente „Kern“ (Forts. ) Metaklasse „Assoziationsende“: Endpunkt einer Assoziation. Über Assoziationsenden werden Assoziationen und Klassifizierer verknüpft. Attribute der Metaklasse „Assoziationsende“: Aggregation Mögliche Werte: – keine Aggregation – Komposition 2/20/2021 Modellierung WS 02/03 17

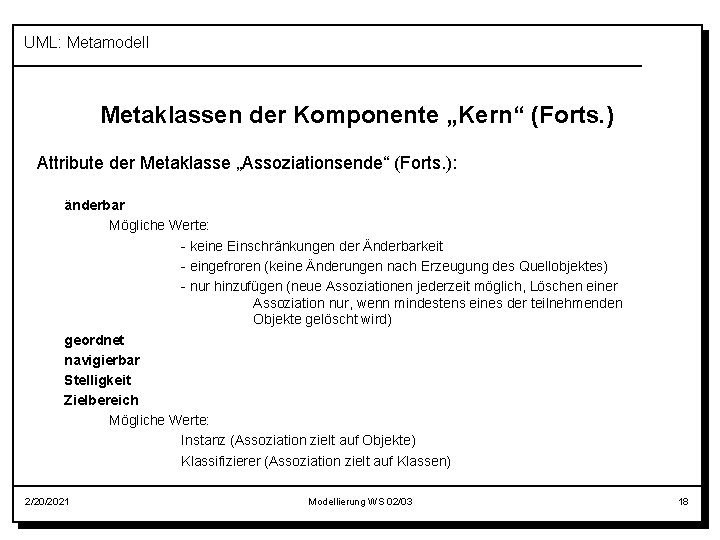

UML: Metamodell Metaklassen der Komponente „Kern“ (Forts. ) Attribute der Metaklasse „Assoziationsende“ (Forts. ): änderbar Mögliche Werte: - keine Einschränkungen der Änderbarkeit - eingefroren (keine Änderungen nach Erzeugung des Quellobjektes) - nur hinzufügen (neue Assoziationen jederzeit möglich, Löschen einer Assoziation nur, wenn mindestens eines der teilnehmenden Objekte gelöscht wird) geordnet navigierbar Stelligkeit Zielbereich Mögliche Werte: Instanz (Assoziation zielt auf Objekte) Klassifizierer (Assoziation zielt auf Klassen) 2/20/2021 Modellierung WS 02/03 18

UML: Metamodell Metaklassen der Komponente „Kern“ (Forts. ) Verhaltenseigenschaft (abstrakte Metaklasse): Eine Verhaltenseigenschaft beschreibt eine dynamische Eigenschaft eines Modellelementes (Operation oder Methode). Sie gehört zu einem Klassifizierer. Attribute der Metaklasse „Verhaltenseigenschaft“: ist. Anfrage: spezifiert, ob eine Ausführung der Eigenschaft (also der verbundenen Operation oder Methode) den Systemzustand ändert. ist. Anfrage = true bedeutet, daß der Systemzustand nicht geändert wird Assoziationen der Metaklasse „Verhaltenseigenschaft“: parameters: 2/20/2021 eine geordnete Liste von Parametern, die zur Operation / Methode gehören Modellierung WS 02/03 19

UML: Metamodell Metaklassen der Komponente „Kern“ (Forts. ) Metaklasse „Klasse“: Eine Klasse ist eine Beschreibung einer Menge von Objekten, die gleichen Attribute, Operationen, Verbindungen und Bedeutung haben. Eine Klasse kann eine Menge von Schnittstellen auszeichnen, mit Hilfe derer Mengen von Operationen bekannt gemacht werden. Im Metamodell besteht eine Klasse (als Subtyp von Klassifizierer) aus einer Menge von Eigenschaften (Operationen, Attributen). Jedes Objekt, das zu einer Klasse instantiiert wird, beinhaltet seine eigene Menge von Werten (korrespondierend zu den verbundenen strukturellen Eingenschaften (vgl. voller Deskriptor in der Erläuterung der Semantik)) Attribute der Metaklasse „Klasse“: istaktiv: 2/20/2021 spezifiziert, ob ein Objekt seinen eigenen Kontrollbereich hat (thread of control). Wenn istaktiv = true, dann haben Objekte der Klasse einen eigenen Kontrollbereich. Ansonsten laufen sie im Kontrollbereich des aufrufenden Objekts. Modellierung WS 02/03 20

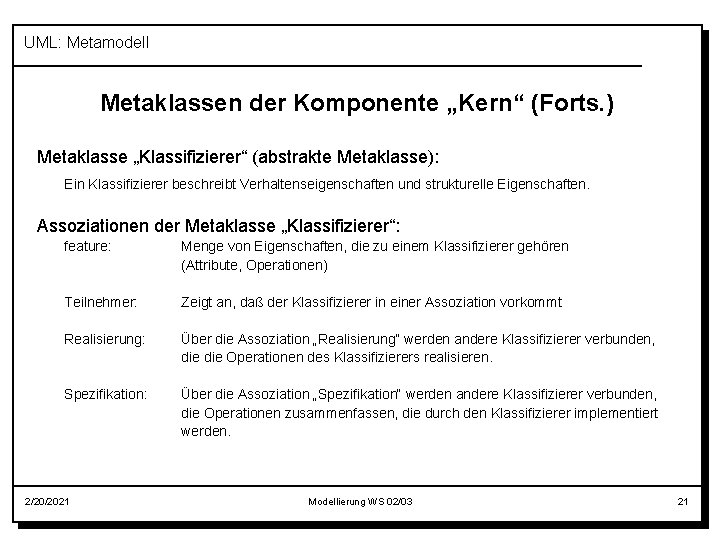

UML: Metamodell Metaklassen der Komponente „Kern“ (Forts. ) Metaklasse „Klassifizierer“ (abstrakte Metaklasse): Ein Klassifizierer beschreibt Verhaltenseigenschaften und strukturelle Eigenschaften. Assoziationen der Metaklasse „Klassifizierer“: feature: Menge von Eigenschaften, die zu einem Klassifizierer gehören (Attribute, Operationen) Teilnehmer: Zeigt an, daß der Klassifizierer in einer Assoziation vorkommt Realisierung: Über die Assoziation „Realisierung“ werden andere Klassifizierer verbunden, die Operationen des Klassifizierers realisieren. Spezifikation: Über die Assoziation „Spezifikation“ werden andere Klassifizierer verbunden, die Operationen zusammenfassen, die durch den Klassifizierer implementiert werden. 2/20/2021 Modellierung WS 02/03 21

UML: Metamodell Metaklassen der Komponente „Kern“ (Forts. ) Metaklasse „Abhängigkeit“: Eine Abhängigkeit gibt an, daß die Implementierung oder das Funktionieren eines oder mehrerer Modellelemente die Verfügbarkeit eines oder mehrerer anderer Modellelement erfordert. Attribute der Metaklasse „Abhängigkeit“: Beschreibung: textuelle Beschreibung der Abhängigkeit Assoziationen der Metaklasse „Abhängigkeit“: Kunde: Über diese Assoziation sind die Modellelemente angeschlossen, die Verfügbarkeit des Lieferanten erfordern. Lieferant: Über die Assoziation sind die Modellelemente angeschlossen, deren Verfügbarkeit von dem Kunden gefordert werden. 2/20/2021 Modellierung WS 02/03 22

UML: Metamodell Metaklassen der Komponente „Kern“ (Forts. ) Metaklasse „Eigenschaft“: Eine Eigenschaft ist eine Operation oder ein Attribut, die durch eine Schnittstelle, einen Datentyp oder eine Klasse verkapselt wird. Attribute der Metaklasse „Eigenschaft“: Bereich: Sichtbarkeit kann Mögliche Werte: Instanz gibt an, daß die Eigenschaft in jeder Ausprägung des Klassifizierers gilt. Klassifizierer gibt an, daß die Eigenschaft nicht in jeder Ausprägung, sondern nur einmal pro Klassifizierer vorkommt Mögliche Werte: public Jeder Klassifizierer, der den Klassifizierer kennt, auf die Eigenschaft zugreifen protected Jeder Nachkomme des Klassifizierers kann auf die Eigenschaft zugreifen. private: Nur der Klassifizierer selbst kann auf die Eigenschaft zugreifen. Assoziationen der Metaklasse „Eigenschaft“: owner: Über die Assoziation „owner“ wird der Klassifizierer verbunden, der über das Attribut verfügt. 2/20/2021 Modellierung WS 02/03 23

UML: Metamodell Metaklassen der Komponente „Kern“ (Forts. ) Metaklasse „Verallgemeinerbares Element“ (abstrakte Metaklasse): Ein verallgemeinerbares Element ist ein Modellelement, das in einer Generalisierungsbeziehung teilnehmen kann. Verallgemeinerbare Elemente sind hierarchisch angeordnet. Attribute der Metaklasse „Verallgemeinerbares Element“: ist. Abstrakt: ist. Blatt: ist. Wurzel: gibt an, ob ein verallgemeinerbares Element eine unvollständige Deklaration ist oder nicht. Solange ist. Abstrakt=true, ist keine Instantiierung möglich. gibt an, daß keine weiteren Nachkommen vorkommen dürfen analog Assoziationen der Metaklasse „Verallgemeinerbares Element“: Generalisierung: Über diese Assoziation wird ein verallgemeinerbares Element A B 2/20/2021 an ein Objekt der Metaklasse „Generalisierung“ angeschlossen, das in der Generalisierung den Untertypen spielt. Spezialisierung: Über diese Assoziation wird ein verallgemeinertes Element an ein Objekt der Metaklasse „Generalisierung“ angeschlossen, das in der Generalisierung den Obertypen spielt. Modellierung WS 02/03 24

UML: Metamodell Metaklassen der Komponente „Kern“ (Forts. ) Metaklasse „Generalisierung“: Eine Generalisierung ist eine Beziehung zwischen einem allgemeinen und einem konkreteren Element. Das konkretere Element hat alle Eigenschaften und Beziehungen des allgemeinen Elements und kann weitere umfassen. Attribute der Metaklasse „Generalisierung“: Diskriminator: wie bereits erörtert Assoziationen der Metaklasse „Generalisierung“: Ober- und Untertyp: 2/20/2021 (vgl. Verallgemeinerbares Element) Modellierung WS 02/03 25

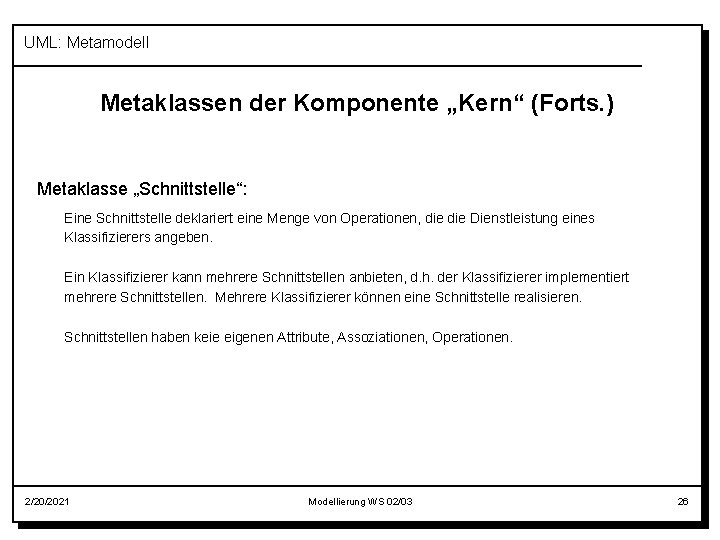

UML: Metamodell Metaklassen der Komponente „Kern“ (Forts. ) Metaklasse „Schnittstelle“: Eine Schnittstelle deklariert eine Menge von Operationen, die Dienstleistung eines Klassifizierers angeben. Ein Klassifizierer kann mehrere Schnittstellen anbieten, d. h. der Klassifizierer implementiert mehrere Schnittstellen. Mehrere Klassifizierer können eine Schnittstelle realisieren. Schnittstellen haben keie eigenen Attribute, Assoziationen, Operationen. 2/20/2021 Modellierung WS 02/03 26

UML: Metamodell Regeln zur syntaktischen Korrektheit (Komponente „Kern“) Assoziationen: 1) Assoziationsenden einer Assoziation müssen eindeutige Namen haben. self. all. Connections -> r 1, r 2 : r 1. name = r 2. name r 1= r 2 2) Höchstens ein Assoziationsende kann eine Aggregation oder Komposition sein. self. all. Connections -> select (aggregation #none) -> size 1 3) Wenn eine Assoziation 3 oder mehr Assoziationsenden hat, dann ist kein Ende eine Aggregation oder Komposition. Zusätzliche Operationen: Die Operation all. Connections liefert die Menge der Assoziationsenden einer Assoziation, 2/20/2021 Modellierung WS 02/03 27

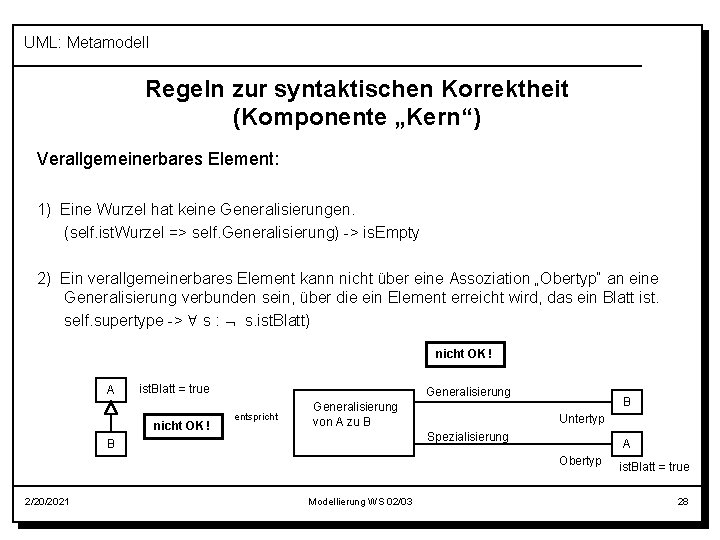

UML: Metamodell Regeln zur syntaktischen Korrektheit (Komponente „Kern“) Verallgemeinerbares Element: 1) Eine Wurzel hat keine Generalisierungen. (self. ist. Wurzel => self. Generalisierung) -> is. Empty 2) Ein verallgemeinerbares Element kann nicht über eine Assoziation „Obertyp“ an eine Generalisierung verbunden sein, über die ein Element erreicht wird, das ein Blatt ist. self. supertype -> s : s. ist. Blatt) nicht OK ! A ist. Blatt = true nicht OK ! Generalisierung entspricht Generalisierung von A zu B B Untertyp Spezialisierung B A Obertyp 2/20/2021 Modellierung WS 02/03 ist. Blatt = true 28

UML: Metamodell Regeln zur syntaktischen Korrektheit (Komponente „Kern“) Schnittstelle: 1) Eine Schnittstelle kann nur Operationen enthalten. self. all. Features -> f : f. oclis. Kindof (Operation) 2) Eine Schnittstelle kann keine Klassifizierer enthalten. self. all. Contents -> is. Empty 3) Alle Eigenschaften, die in einer Schnittstelle definiert werden, sind public. self. all. Features -> f : f. Sichtbarkeit = #public) 2/20/2021 Modellierung WS 02/03 29

UML: Metamodell Definition der Semantik am Beispiel von „Kern“ Die Semantikfestlegung der UML besteht aus der Erläuterung der abstrakten Syntax und der Syntaxregeln. Es wird damit keine formale Ebene erreicht (Unterschied zu modellbasierter und algebraischer Spezifikation), es lassen sich auf dieser Ebene jedoch die bisher erkannten Unklarheiten ausräumen. Beispiele für eine solche Semantikfestlegung am Beispiel von „Kern“: Unter einem vollständigen Deskriptor versteht man die Beschreibung aller Attribute zur Beschreibung eines Objektes oder einer Instanz. Der vollständige Deskriptor ergibt sich aus der Hierarchie der verallgemeinerbaren Elemente, zu der ein Objekt gehört und aus der Menge der Attribute dieser verallgemeinerbaren Elemente. Gemäß der vollständigen Deskriptoren werden Objekte erzeugt als ob es Klassen gäbe, die alle Elemente umfassen, die durch den Deskriptor zusammengefaßt werden 2/20/2021 Modellierung WS 02/03 30
