Umbaudokumentation für den Bier-Maxx Dies ist die Dokumentation von meinem Umbau. Es ist keine Anleitung. Sie soll nur als Anregung dienen ! Alle Angaben ohne Gewähr ! Bei Nachbauten Garantieverlust am Bier-Maxx ! Version 1. 0 - 29. Juni 2009 by Michael Kreyser

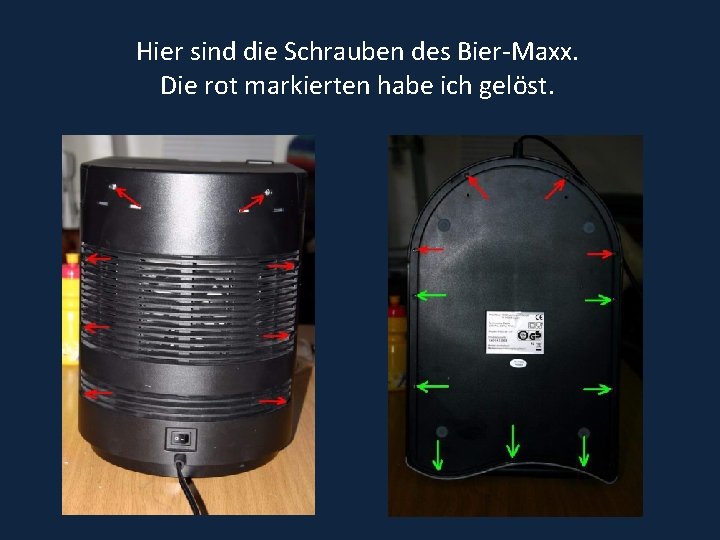

Hier sind die Schrauben des Bier-Maxx. Die rot markierten habe ich gelöst.

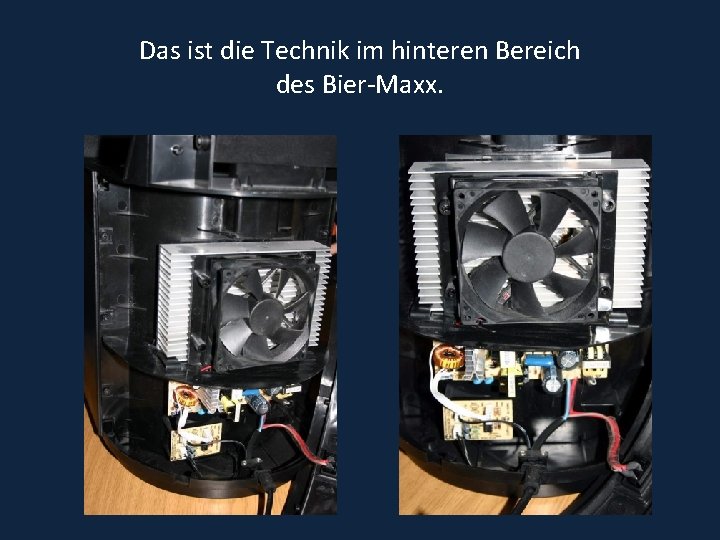

Das ist die Technik im hinteren Bereich des Bier-Maxx.

Die Schrauben im Innenraum habe ich gelöst. Danach konnte ich die Elektronik abnehmen. Vorsicht mit den beiden Kabeln am Boden des Gerätes !

Die CO 2 -Kupplung. Diese habe ich von unten her abgebaut.

Das wird die Durchführung für den neuen CO 2 -Schlauch.

Zur Abdichtung habe ich einen 1 er Stopfen passend gemacht und zum Schluss vorsichtig mit Heißkleber befestigt bzw. abgedichtet.

Unten im Gehäuse habe ich den Durchgang für die neue CO 2 -Zuleitung geschaffen.

Der rot markierte Bereich der Fassbrücke musste weg ! Dazu habe ich die Fassbrücke auseinander gebaut.

Demontage der Fassbrücke

An dieser Stelle habe ich die „Box“ zersägt.

Provisorisch zusammengesetzt sieht es so aus.

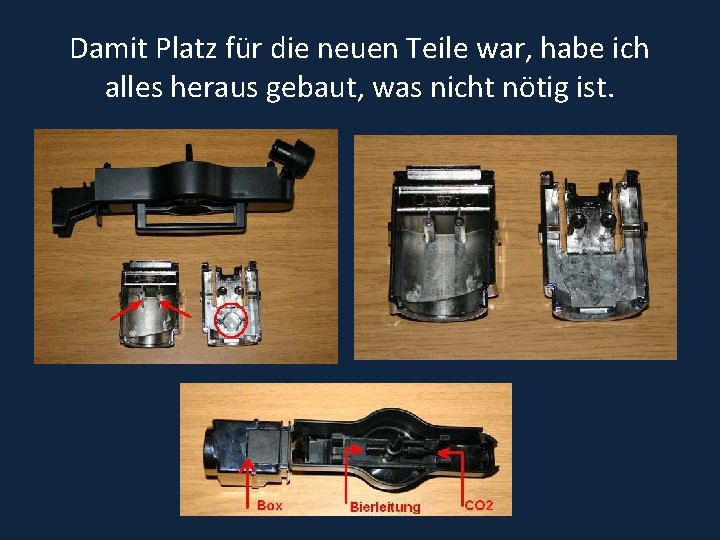

Damit Platz für die neuen Teile war, habe ich alles heraus gebaut, was nicht nötig ist.

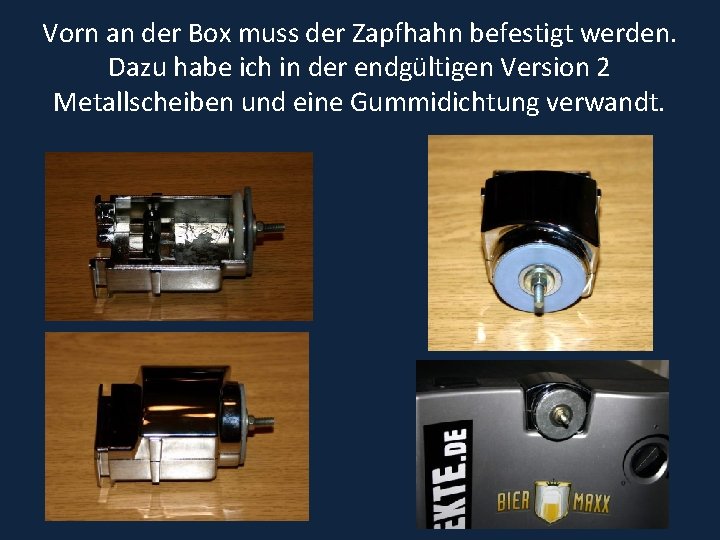

Vorn an der Box muss der Zapfhahn befestigt werden. Dazu habe ich in der endgültigen Version 2 Metallscheiben und eine Gummidichtung verwandt.

So lässt sich alles an dem vorderen Bereich ansetzen. Ganz zum Schluss wird noch alles mit Heißkleber befestigt.

Die CO 2 -Versorgung. Links die 500 er Flasche in der Halterung, rechts eine 2 kg-Ersatzflasche.

Die fertige CO 2 -Versorgung.

Die „Bierseite“ in der Fassbrücke und der Box. Hier seht Ihr meinen Kompensatorzapfhahn mit 55 er Stutzen. Das ist für die Box aber zu eng. Es muss unbedingt ein Zapfhahn mit 35 er Stutzen benutzt werden !

Die fertig montierte Fassbrücke und die Führung der CO 2 -Leitung.

Der fast fertige Umbau. Nun habe ich noch ein Thermometer angebracht und nach Entfernen des Druckreglers ein Laufschriftmodul angebracht.

Der Umbau ist geschafft ! Na dann: Prost !!!

Material und Kosten • • Material für CO 2 -Umbau CO 2 -Flasche 500 gr Halterung für CO 2 -Flasche (2 Stück) Druckminderer (mit Schlüssel) 1 Verschraubung für Druckminderer mit 4 mm-Tülle 2 Schlauchschellen 3 m lebensmittelechte CO 2 -Leitung 4 mm CO 2 -Schnellkupplung für 4 mm-Schlauch (z. B. Festo) 20, 00 € 5, 00 € 40, 00 € 3, 00 € 0, 50 € 3, 50 € 2, 00 € • • Material für Kompensatorzapfhahn chrom mit 35 mm Stutzen 7 mm 30 cm lebensmittelechten Bierschlauch 7 mm Verschraubung mit 7 mm Tülle gerade 2 Schlauchschellen 7 mm Rosette für Kompensatorzapfhahn chrom evtl. Distanzstück 2 Scheiben Chrom und 1 Gummidichtung (Abdichtung Box) 30, 00 € 1, 00 € 2, 50 € 1, 00 € 2, 00 € 3, 00 € • Allgemein Heißkleber, 1 Stopfen Typ 1
