Ultrasound Thermal & Non Thermal Modality
Apa Itu Ultrasound? • Gelombang Akustik • Sebagai Alat Bantu Diagnosa (USG), Perbaikan kerusakan Jaringan • Thermal & Non Thermal Effect • Fisioterapis gunakan US untuk pengobatan • Dapat membantu memasukan obat melalui kutaneus/kulit (Ponophoresis)
Ultrasound • Gelombang suara 750. 000 -3. 000 Hz (0, 75 -3 Mhz) • Komponen US Gelombang/panjang gelombang Frekuensi Amplitudo
Tranduser • Alat untuk merubah Energi Listrik Gel. US • Piezoelectric Crystal: Kristal yg berisi ion (+) & (-), terjadi ketika kristal Berkontraksi & Melebar • Crystal of quartz, barium titanate, lead zirconate, or titanate housed within transducer • Reverse (indirect) piezoelectric effect: terjadi ketika arus dikeluarkan melalui kristal yg mengakibatkan kontraksi – US dihasilkan dari efek piezoelectric yg tidak langsung – Vibration terjadi dlm frekuensi tinggi • Fresnal zone (near field) – luas area dari tranducer ultrasound digunakan untuk tujuan terapeutik
Tipe Gelombang • Direct Current: arus searah terputus-putus • Alternating Current: dua arus terputus-putus – Ultrasound dihasilkan oleh arus yg mengalir melalui kristal piezoelektrik • Pulsed Current: aliran arus terputus-putus, akibat periode pengeluaran arus tidak terbatas

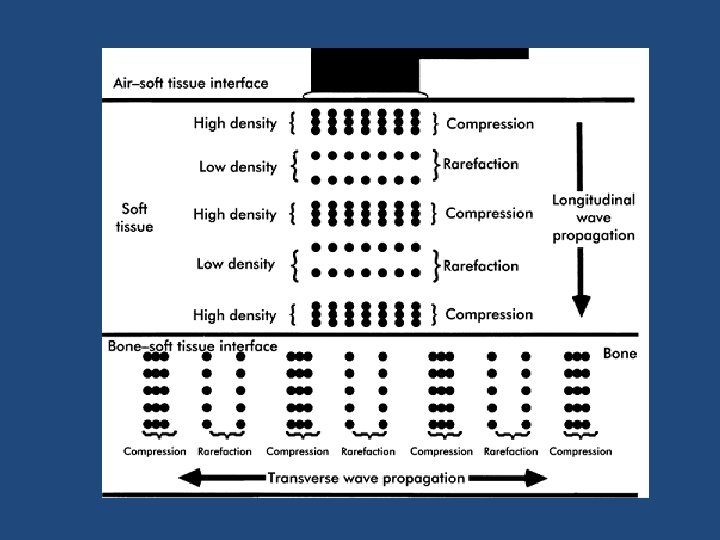

Gelombang longitudinal vs tranversal • Longitudinal waves – perpindahan molekul searah dgn arah gel. Bergerak – Compression – pada area yg densitasnya tinggi (molecules in high pressure areas compress) – Rarefraction – pada area yg densitasnya rendah (molecules in low pressure areas expand) • Transverse waves – perpindahan molekul dgn arah tegak lurus (guitar string)
• Longitudinal waves – melalui zat padat & cairan – Soft tissue – lebih seperti cairan – US terutama bergerak sbg gel. longitudinal • Transverse waves – tidak dapat melalui cairan. Hanya pada tulang

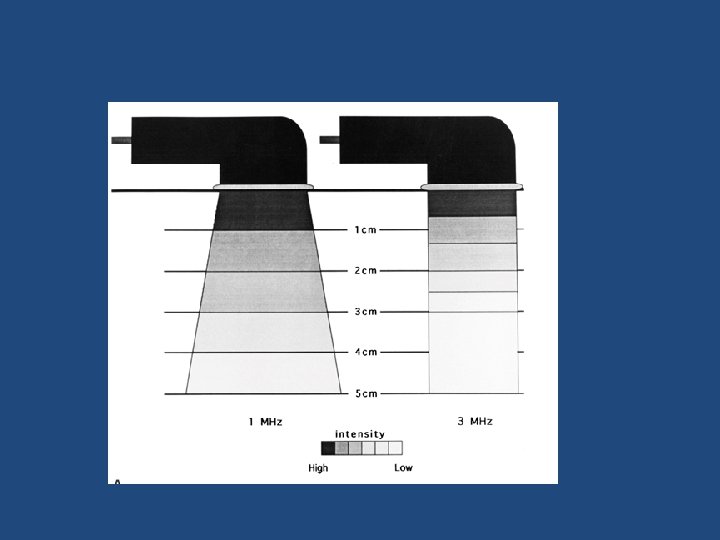

Frequency • Frequency: terjadi beberapa kali dlm 1 detik; dinyatakan dlm Hertz or pulses per second – Hertz: cycles per second – Megahertz: 1, 000 cycles per second • In the U. S. , menggunakan 1, 2 and 3 MHz • 1 = low frequency; 3 = high frequency • frequency = kedalaman penetrasi • frequency = gel. suara diserap pd jar. Superfisial (3 MHz)
Velocity/kecepatan • Kecepatan gel. suara secara langsung berkaitan dgn kepadatan jaringan ( density = velocity) • Jaringan padat memiliki kecepatan transmisi yg lebih tinggi • gel. 1 MHz pada jar. Lunak 1540 m/detik, pada jar. Tulang 4000 m/detik
Pengaruh pada transmisi energi • Refleksi/terpantul – terjadi ketika gel. Tidak dapat melalui kepadatan • Refraksi/bias – perubahan kecepatan gel. US ketika melalui media dgn kepadatan yg berbeda • penyerapan – terjadi oleh jaringan yg menerima gel. US
Attenuation • Penurunan intensitas Gel. US terjadi krn penyerapan, refleksi, & refraksi – sbg frekuensi US krn gesekan/friction molekul dlm gel. us harus di turunkan untuk melewati jaringan • US menembus melalui jaringan yg tinggi kadar air & diserap dlm jaringan padat tinggi protein • penyerapan = Frekuensi(3 MHz) , dan • Penetrasi = penyerapan (1 MHz) , jadi • Penetrasi = Frekuensi + penyerapan (1 MHz) • Jaringan kadar air= tingkat penyerapan rendah (lemak) • Jaringan kadar protein = tingkat penyerapan tinggi (peripheral nerve, bone) – Muscle is in between both
Attenuation: Acoustic Impedance • Menentukan Jumlah energi US yg di refleksikan tergantung dari permukaan jaringan – Jika impedansi akustik dari 2 bahan permukaan yg sama , maka semua gelombang akan tertransmisikan – Semakin besar perbedaannya, semakin banyak energi yg di refleksikan & sedikit energi yg masuk pada media ke 2 • • US melalui udara = semua terefleksikan (99%) US melalui lemak = 1% terefleksikan keduanya reflected/refracted @ permukaan Soft-tissue: bone interfaced = much reflected • Gel. US @ permukaan dgn impedansi yg berbeda, intensitas akan meningkatkan Standing Wave (hot spot)

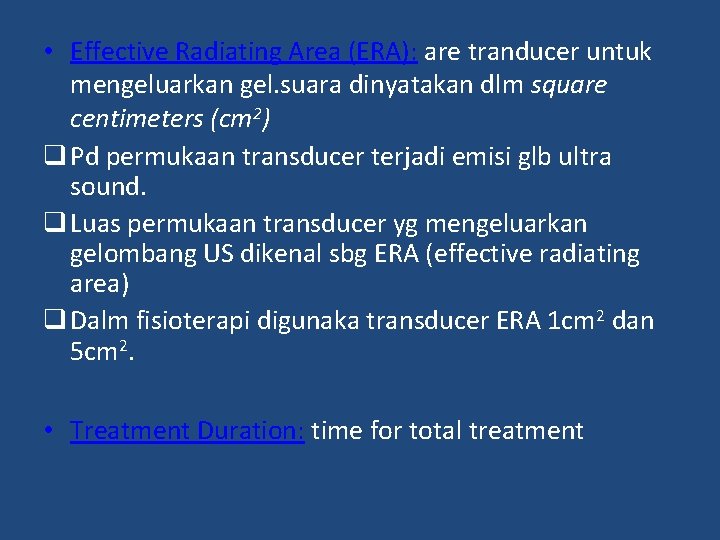

• Effective Radiating Area (ERA): are tranducer untuk mengeluarkan gel. suara dinyatakan dlm square centimeters (cm 2) q Pd permukaan transducer terjadi emisi glb ultra sound. q Luas permukaan transducer yg mengeluarkan gelombang US dikenal sbg ERA (effective radiating area) q Dalm fisioterapi digunaka transducer ERA 1 cm 2 dan 5 cm 2. • Treatment Duration: time for total treatment
Intensity Output & Power • Power: dinyatakan dlm watts (W); – Jumlah energi yg dihasilkan oleh transducer • Intensity: kekuatan gel. suara @ lokasi tertentu dlm jaringan yg diobati • Spatial Average Intensity (SAI): jumlah energi suara melewati tranducer ERA; – Dinyatakan dlm watts per square centimeter (W/cm 2) (power/ERA) – Terbatas untuk 3. 0 W/cm 2 of maximum output
Intensity Output & Power • Spatial Average Temporal Peak Intensity (SATP): intensitas rata-rata selama waktu “on” – Output meter displays the SATP intensity • Spatial Peak Intensity (SPI): max. output (power) yg di produksi dalam berkas US (Ultrasound beam) • Spatial Average Temporal Average Intensity (SATA) or Temporal (time) Average Intensity: – Kekuatan energi US dibawa ke Jaringan Tubuh selama periode tertentu – Hanya berarti pada Pulsed US – SAI x Duty Cycles
Beam Nonuniformity Ratio (BNR) • Rasio antara intensitas puncak spasial (spatial peak intensity (SPI)) • Pd permukaan transducer terjadi interferensi (superposisi) glb • Terjadi variasi bentuk amplitudo glb US variasi intensitas. – Oleh karena adanya intensitas tinggi dalam daerah berkas (beam), perlu untuk menggerakkan tranducer US
BNR SPI
Duty Cycle • Persentase waktu US sebenarnya dipancarkan dari kepala tranducer • Rasio antara panjang pulsa & interval pulsa dihantarkan dalam modus denyutan(kontraksi) – Pulse length = jumlah waktu dari muatan nol awal untuk kembali ke muatan nol kembali – Pulse interval – jumlah waktu antara pulsa US – Duty cycle = pulse length/(pulse length + pulse interval) x 100 – 100% duty cycle menunjukan output US – Low output produces nonthermal effects (20%)
Movement of the Transducer • 4 cm 2/sec • Bergerak terlalu cepat akan menurunkan jumlah total energi yg diserap per satuan luas • Gerakan yg lambat lebih mudah dan tepat pada target jaringan • Jika pasien mengeluh rasa sakit atau panas yg berlebihan, turunkan intensitas dan tingkatkan waktu • Jangan terlalu ditekan
Coupling Agents media jelly • Optimal agent – distilled H 20 (. 2% reflection) • Types of agents: – Direct – H 20 perendaman (under water) – Bladder / kantung air • Reduce amount of air bubbles
Direct Coupling • Efektifitas akan menurun jika ada bulu/rambut, permukaan tidak rata atau tidak bersih • Tekanan miniman dan konstan • Berbagai jel dpt digunakan
Water Immersion • Digunakan pada permukaan yg tidak rata • Letakkan kepala tranducer 2, 5 cm dari area terapi • Tangan operator harus bebas dari logam • Bak yg terbuat dari keramik dangat dianjurkan • Jgn menyentuh kulit
Bladder • Kantung air yg dilapisi dgn jel • Gunakan pada area yg tidak teratur • Letakkan jel diatas kulit, kemudian letakkan kantung air diatasnya dan letakkan jel pada kantung tersebut • Pastikan udara dikeluarkan dari kantung air
Indications • • • Soft tissue healing & repair Joint contractures & scar tissue Muscle spasm Neuroma Trigger areas Warts Sympathetic nervous system disorders Postacute reduction of myositis ossificans Acute inflammatory conditions (pulsed) Has been shown to be ok to use following the stopping of bleeding with an acute injury (pulsed)
Contraindications • • • Acute conditions (continous output) Ischemic areas or impaired circulation areas Tendency to hemorrhage Around eyes, heart, skull, or genitals Over pelvic or lumbar areas in pregnant or menstruating females Cancerous tumors Spinal cord or large nerve plexus in high doses Anesthetic areas Stress fracture sites or over fracture site before healing is complete (continuous); epiphysis Acute infection

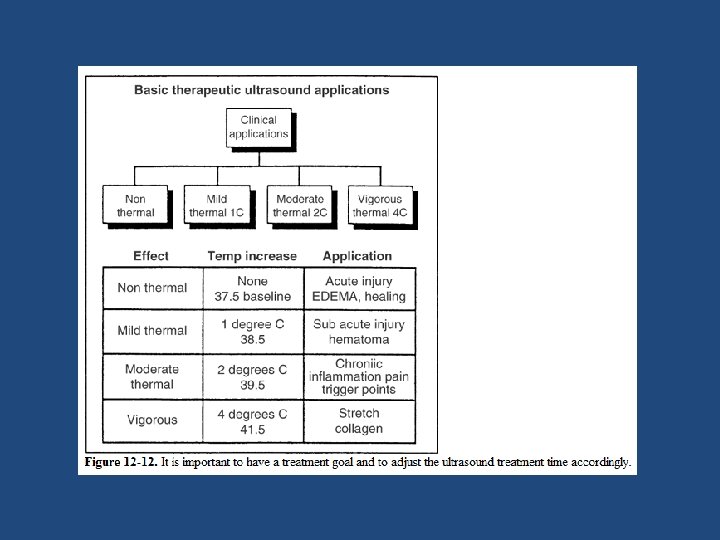

Thermal Effects • blood flow • sensory & motor nerve conduction velocity • extensibility of structures (collagen); joint stiffness • collagen deposition • macrophage activity • Mild inflammatory response which may enhance adhesion of leukocytes to damaged endothelial cells • muscle spasm • pain • + all Nonthermal effects
Nonthermal Effects • • • • cell membrane permeability vascular permeability blood flow fibroblastic activity Altered rates of diffusion across cell membrane Secretion of chemotactics Stimulation of phagocytosis Production of granulation tissue Synthesis of protein edema Diffusion of ions Tissue regeneration Formation of stronger CT

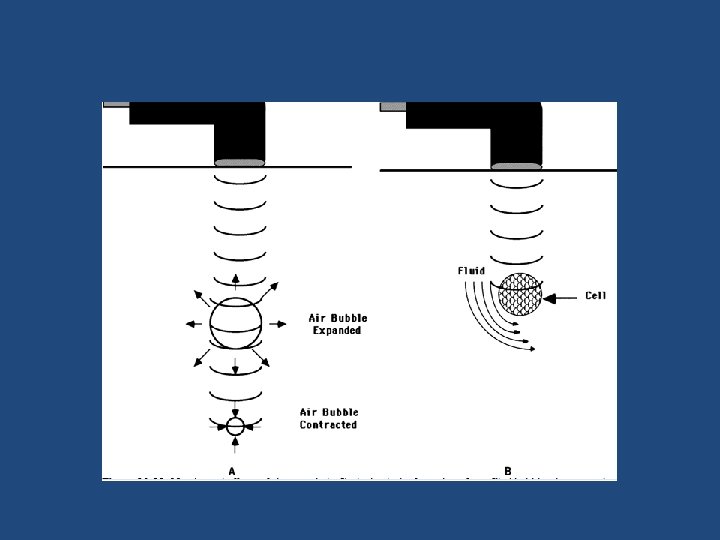

Clinical Applications – Soft Tissue • Merangsang pelepasan histamin dari sel mast – Karena adanya kavitasi & streaming – pengangkutan ion kalsium melewati membran yg merangsang pelepasan histamin – Histamin akan menarik leukosit untuk merangsang fibroblast dan sel-sel endotel untuk mebentuk kolagen
Clinical Applications – Scar Tissue, Joint Contracture, & Pain Reduction • mobility of mature scar • tissue extensibility • Softens scar tissue • pain threshold • Stimulates large-diameter myelinated n. fibers • n. conduction velocity
PENERAPAN US DLM TERAPI INTENSITAS: (1) Aktulaitas patologi (2) Power permukaan treatment head (W/cm 2) (3) Tergantung ERA (4) Rasa iritasi adalah hangat ringan (5) Bila ada keluhan sakit kepala, vertigo, kelelahan, dll. Intensitas diturunkan (6) Dosis rendah pemberian dengan continous dan pulsed: Pemberian Pulsed: 1 W/ cm 2, posisi 1: 5, panas identik 0. 2 W/ cm 2. efek mekanik (peak of intensity) tetap.

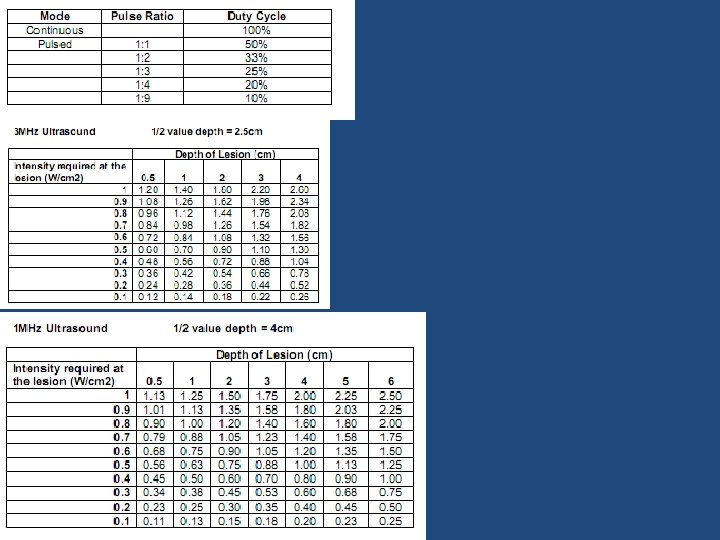

Dosis Ultrasound
Pustaka • E. Prentice, William. 2005. Therapeutic Modalities in rehabilitation. New York. Mc. Graw. Hill • H. Cameron, Michelle. 2003. Physical Agents In Rehabilitation From Research And Practice (2 nd edition). United States. Elselvier • J. Williams. Superficial Thermal Agents (persentation). http: //www. educ. uidaho. edu%2 Fj williams%2 FHS%2520468%2 FSuperficial%2520 Th ermal%2520 Agents. ppt (akses 19 febuari 2012) • http: //electrotherapy. org/modalities/ultrasound %20 doses. htm (akses 24 febuari 2012)
Terima kasih atas perhatiannya
