Ultra Wide Band Fbio Klber Castanheira Fialho Rodrigo

Ultra Wide. Band Fábio Kléber Castanheira Fialho Rodrigo de Britto Florencio UWB

O início Teve seu início nos anos 60 Demonstração de aplicações nos anos 70 Batizada de UWB nos anos 90 UWB

Conceitos básicos Sistema de comunicação por ondas de rádio Utilização de onda quadrada Pulsos regulares da ordem de nanosegundos Multi-caminho Baixa potência Extensa largura de banda UWB

Regulamentação Grande interesse em transmissão sem fio Mandato de permissão pela FCC (Federal Communications Commission) A IEEE expandi o padrão 802. 15. 3 para o padrão 802. 15. 3 a Utiliza os mesmos critérios avaliação que o TG 3 a (Task Group 3 a) UWB

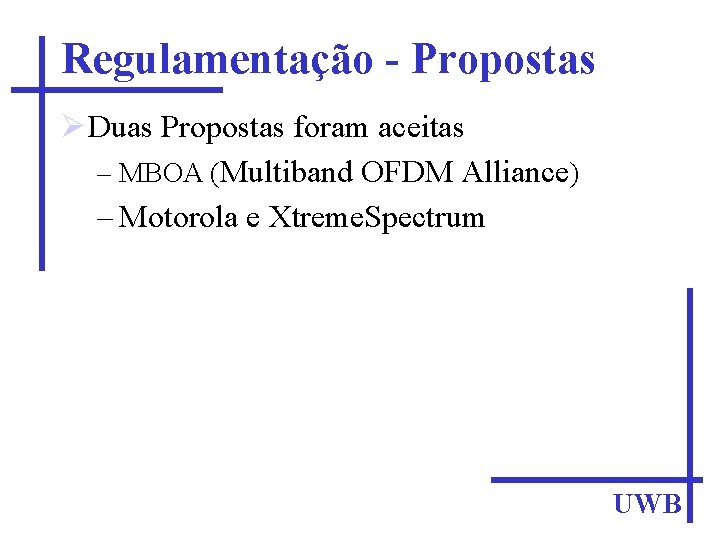

Regulamentação - Propostas Duas Propostas foram aceitas – MBOA (Multiband OFDM Alliance) – Motorola e Xtreme. Spectrum UWB

MBOA – Multiplexação MS-OFDM (Mult. Band Orthogonal Frequency Division Multiplexing) e Modulação QPSK (Quadrature Phase Shift Keying) – Faixa de Freqüência – 5 canais – Dando um total de 14 bandas de 528 MHz UWB

MBOA – 4 piconets por canal – Suporta taxa de 30, 53. 3, 110, 160, 200, 320, 400 e 480 Mbps – Padrão USB 2. 0 UWB

Motorola e a Xtreme. Spectrum – Multiplexação DS-UWB (Direct Sequence UWB) e modulação BPSK (Binary Phase Shift Keying – Faixa de Freqüência – Utiliza 2 bandas com 6 piconets em cada banda UWB

Motorola e a Xtreme. Spectrum – Suporta Transferência de dados em 28, 55, 110, 220, 500, 600, 1000 e 1320 Mbps. UWB

Comparação wireless UWB

Associação e desassociação de um DEV em uma Piconet WPAN → Piconet – DEVs Verificação de quem pode exercer a função de um PNC (Pico. Net Coordinator) – sinalização beacon Processo de associação – Identificador DEVID é gerado Processo handshaking Processo de desassociação UWB

Segurança O padrão UWB suporta: dois modos de segurança; proteção de comandos; quadros (frames) de dados e sinalização – criptografados com AES de 128 bits; e distribuição de chaves. Modo 0 – Aberto Modo 1 – Seguro UWB

Vantagens Baixo custo Minimização de interferências com outros serviços Persistência ao multi-caminho Penetração de superfícies UWB

Desvantagens Interferência com outros sistemas Grande número de multi-caminhos Tempos de sincronização UWB

Aplicações Conexão de diversos aparelhos eletrônicos Medição de distância e posicionamento Detecção de intrusos Localização de objetos e pessoas Monitoramento do corpo humano UWB tags UWB

Aplicações UWB

Perguntas 1) Quais as restrições feitas pela FCC (Federal Communications Commission) quando emitiu um mandato permitindo a transmissão UWB? 2) Quais as duas propostas que ainda estão brigando para se tornar o padrão UWB? 3) A proposta MB-OFDM divide a faixa de freqüência (3. 1 a 10. 6 GHz) em quantos canais e cada canal é dividido em quantas bandas de 528 MHz? 4) A proposta DS-UWB divide a faixa de freqüência em quantas bandas? 5) Como se dá o início de uma piconet? UWB

Referências http: //www. revdigonline. com/artigos_download/art_23. pdf http: //www. inovacaotecnologica. com. br/noticias/noticia. php? artigo=0 10150051215 http: //www. uel. br/pessoal/taufik/PDF_files/LH_Disserta. pdf http: //cict. inatel. br/nova 2/docentes/dayan/Electronic_Library/Articles/ Miscellany/UWB/Ultra%20 Wideband%20(UWB). htm http: //www. redes. usp. br/conteudo%5 Cdocumentos/4 -UWB. pdf http: //www. linorg. cirp. usp. br/SSI 2005/Microcursos/MC 04. pdf http: //www. ofcom. org. uk/research/radiocomms/reports/sharinguwb/sh aringuwb. pdf http: //www. intel. com/portugues/technology/magazine/archive/2004/m ar/wi 02042. pdf http: //www. intel. com/portugues/technology/magazine/archive/2004/m ay/st 05041. pdf http: //www. multispectral. com/pdf/Apps. VGs. pdf UWB
