Ulazni ureaji Skeneri Tipovi skenera rotacijski drum ploni

Ulazni uređaji

Skeneri • Tipovi skenera: rotacijski (drum) plošni (flat-bed) Funkcija transparentni i refleksni OCR (Optical Character Recognition)

skeneri • rotacijski • Fotomultiplikatori – registriraju reflektirano svjetlo i rastavljaju ih u komponente (R; G; B) • Ksenonska ili halogena rasvjeta • plošni • CCD (charge-coupled) elementi • Halogena ili fluoroscentna rasvjeta

Princip rada

• Razlučivost ili rezolucija skenera dimenzija najmanjeg dijela uzorka koji je skener u stanju raspoznati dpi – dots per inch horizontalna razlučivost određena je brojem točaka na fotoosjetljivom elementu vertikalna razlučivost ovisi o preciznosti kojom skener može pomicati glavu uzduž predloška.

• Dubina – broj bita po kanalu mjera osjetljivosti skenera – 8 bita 28=256 – 10 210=1024 Dinamički raspon – razlika između najsvjetlijeg i najtamnijeg tona koji skener može razaznati

• • • jednotonsko-line art (1 bit/pixel) Siva skala (8 bita/pixel) Puna boja (RGB-24 bita/pixelu) Rastersko (1 bit/pixel) 256 boja (8 bita/pixelu)

• veličina datoteke=d x š x r 2 x m 72 ppi 150 ppi 1. 47 M 503 k 6. 4 M

• • fs……. rezolucija skeniranja F……. faktor kvalitete (2) M……. faktor povećanja L……. . izlazna rezolucija

Histogram Bijela i crna točka

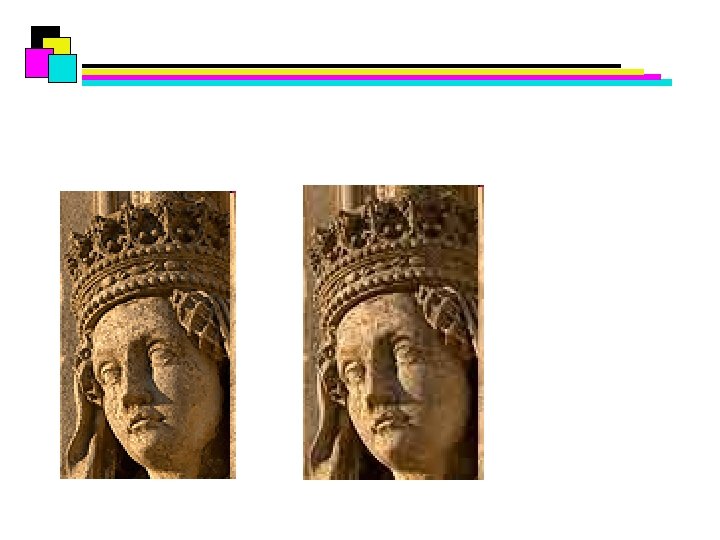

Unsharp mask Detalji i mala rezolucija-mali radius Velika rezolucija-veći radius Threshold-veće vrijednosti isključuju područja malog kontrasta

• Krivulja-mapira ulazne vrijednosti u odgovarajuće izlazne

• Koristi da se ukloni neželjeni dominantni ton

• Moire • descrening

• Tagged Image File Format – TIFF kompresija bez gubitaka Joint Photographic Expert Group (JPEG) Kompresija s gubicima-slika prvo prolazi konverziju boja, mapira se u frekvencijsku domenu pomoću duskretne kosinusne transformacije (DCT), pa se rezultirajući koeficijenti kvantiziraju

Digitalna kamera

• RAW format- negativ • Kompresija bez gubitaka • Više informacija i bolja kompresija od TIFFa, bez artifekata JPEGa

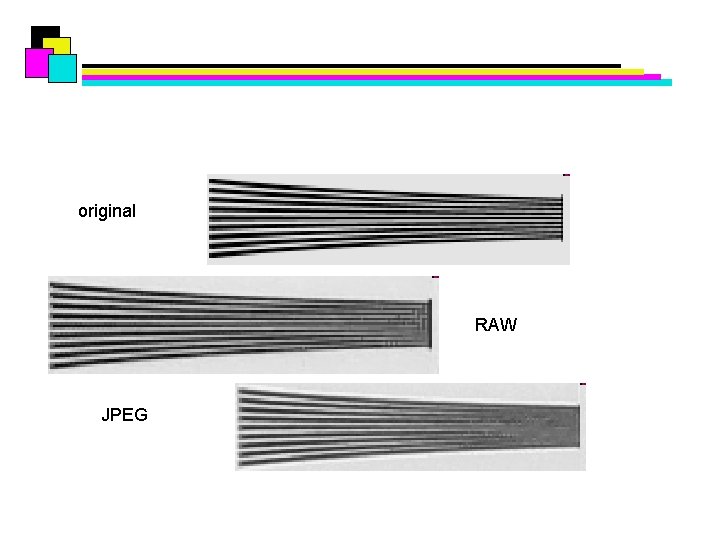

original RAW JPEG
