UKŁADY I METODY POMIARU SIŁY, NAPRĘŻEŃ ORAZ MOMENTU OBROTOWEGO.

UKŁADY I METODY POMIARU SIŁY, NAPRĘŻEŃ ORAZ MOMENTU OBROTOWEGO.

POMIAR SIŁY NACISKU I NAPRĘŻEŃ Siła – wektorowa wielkość fizyczna będąca miarą oddziaływań fizycznych

POMIAR SIŁY NACISKU I NAPRĘŻEŃ Siła – wektorowa wielkość fizyczna będąca miarą oddziaływań fizycznych między ciałami. Siła ma wartość 1 N, jeżeli nadaje ciału o masie 1 kg przyspieszenie 1 m/s².

POMIAR SIŁY NACISKU I NAPRĘŻEŃ Naprężenie - miara sił wewnętrznych powstających w ciele Naprężenie

POMIAR SIŁY NACISKU I NAPRĘŻEŃ Naprężenie - miara sił wewnętrznych powstających w ciele Naprężenie pod wpływem zewnętrznej, odkształcającej siły.

Przetwornik tensometryczny Tensometr - jest przetwornikiem pomiarowym przeznaczonym do naprężeń mechanicznych. Zbudowany jest ze

Przetwornik tensometryczny Tensometr - jest przetwornikiem pomiarowym przeznaczonym do naprężeń mechanicznych. Zbudowany jest ze cienkiej sprężystej warstwy izolacyjnej, na którą naniesiono warstwę metaliczną – folię metalową lub rzadziej drut oporowy. F R l ε – odkształcenie ρ – jest opornością właściwą (rezystywnością) materiału przewodnika; L – długość przewodnika; A – pole przekroju

Przetwornik tensometryczny do mierzenia siły nacisku F

Przetwornik tensometryczny do mierzenia siły nacisku F

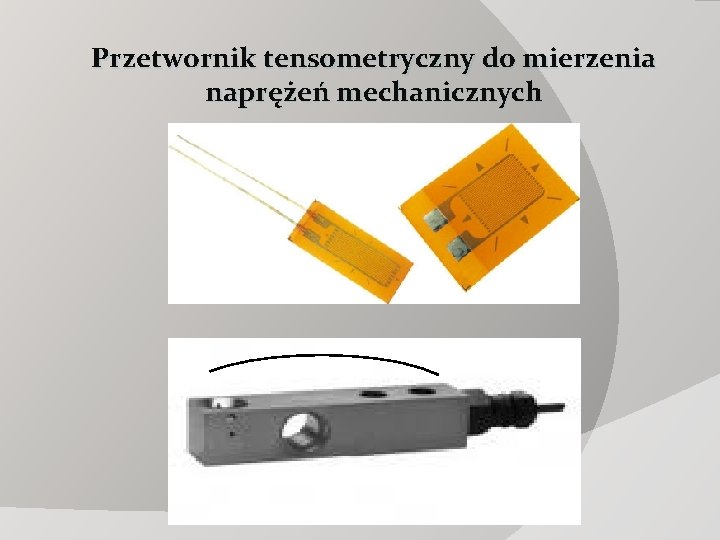

Przetwornik tensometryczny do mierzenia naprężeń mechanicznych

Przetwornik tensometryczny do mierzenia naprężeń mechanicznych

Układ pomiarowy z tensometrem W przypadku zastosowania jednego czujnika po wystąpieniu dodatniego lub ujemnego

Układ pomiarowy z tensometrem W przypadku zastosowania jednego czujnika po wystąpieniu dodatniego lub ujemnego naprężenia RT napięcie wyjściowe mostka Uwy ma wartość:

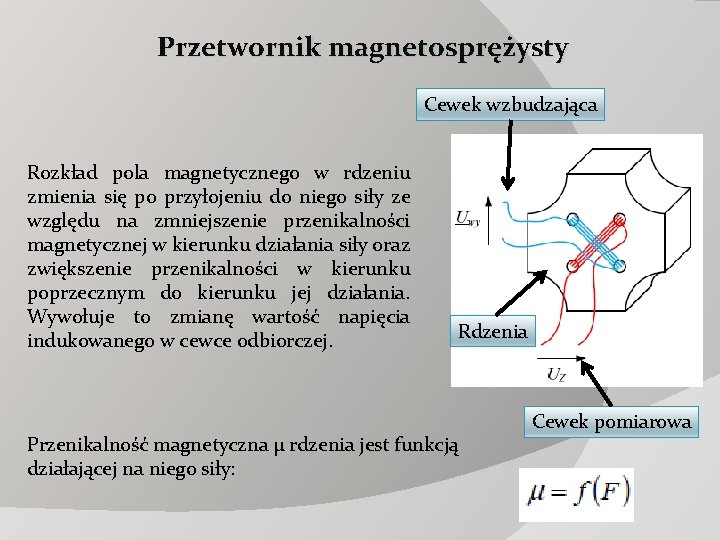

Przetwornik magnetosprężysty Cewek wzbudzająca Rozkład pola magnetycznego w rdzeniu zmienia się po przyłojeniu do

Przetwornik magnetosprężysty Cewek wzbudzająca Rozkład pola magnetycznego w rdzeniu zmienia się po przyłojeniu do niego siły ze względu na zmniejszenie przenikalności magnetycznej w kierunku działania siły oraz zwiększenie przenikalności w kierunku poprzecznym do kierunku jej działania. Wywołuje to zmianę wartość napięcia indukowanego w cewce odbiorczej. Rdzenia Przenikalność magnetyczna μ rdzenia jest funkcją działającej na niego siły: Cewek pomiarowa

Przetwornik piezoelektryczny

Przetwornik piezoelektryczny

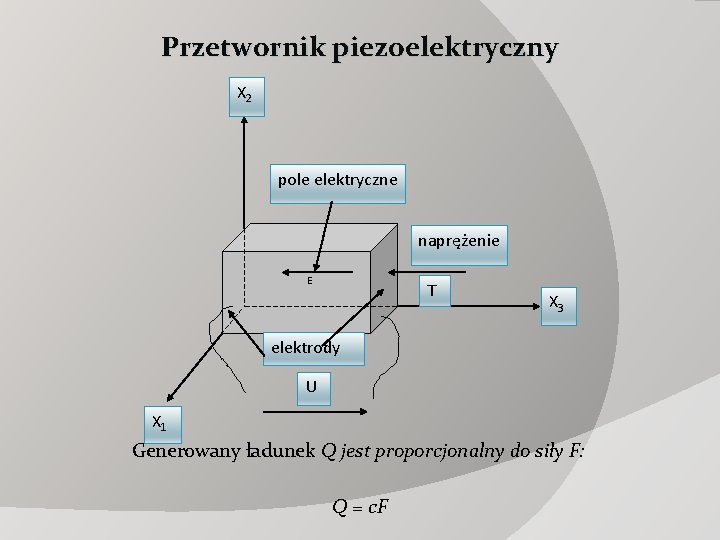

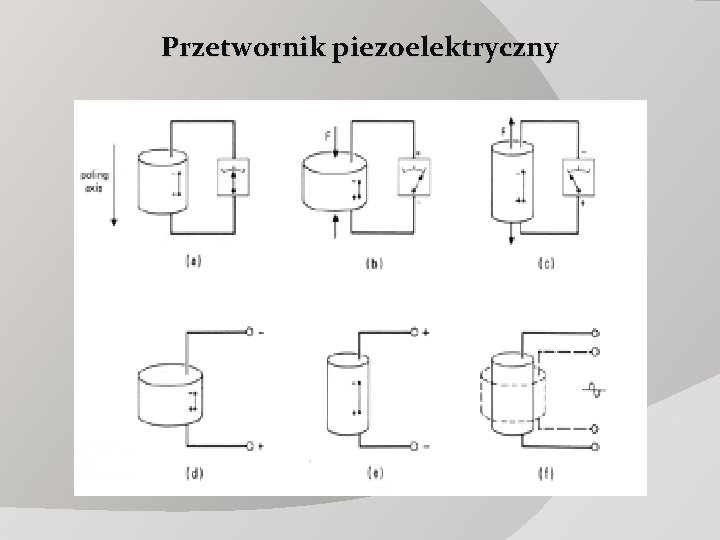

Przetwornik piezoelektryczny X 2 pole elektryczne naprężenie E T X 3 elektrody U X

Przetwornik piezoelektryczny X 2 pole elektryczne naprężenie E T X 3 elektrody U X 1 Generowany ładunek Q jest proporcjonalny do siły F: Q = c. F

Przetwornik piezoelektryczny

Przetwornik piezoelektryczny

POMIAR MOMENTU OBROTOWEGO Moment siły (moment obrotowy) siły F względem punktu O jest to

POMIAR MOMENTU OBROTOWEGO Moment siły (moment obrotowy) siły F względem punktu O jest to iloczyn wektorowy promienia wodzącego r, o początku w punkcie O i końcu w punkcie przyłożenia siły, oraz siły F. M=r x F

POMIAR MOMENTU OBROTOWEGO

POMIAR MOMENTU OBROTOWEGO

Naprężenie mechaniczne możemy mierzyć: • bezpośrednio • pośrednio

Naprężenie mechaniczne możemy mierzyć: • bezpośrednio • pośrednio

Bezpośrednie metody pomiaru momentu obrotowego

Bezpośrednie metody pomiaru momentu obrotowego

Przetwornik tensometryczny 1 – wałek przenoszący moment obrotowy, 2 – tensometry, 3 – pierścienie

Przetwornik tensometryczny 1 – wałek przenoszący moment obrotowy, 2 – tensometry, 3 – pierścienie ślizgowe, 4 – pierścienie izolacyjne, 5 – korpus, 6, 7 – osłona, 8 – szczotko trzymacz, 9 – szczotki, 10 – sprzęgło

Przetwornik tensometryczny 1, 2 – wałek przenoszący moment obrotowy, 3 – płaskie spre 5

Przetwornik tensometryczny 1, 2 – wałek przenoszący moment obrotowy, 3 – płaskie spre 5 yny, 4 – tensometry Odcinki wałka l i 2 przenoszącego Mo połączone są płaskimi sprężynami, na które naklejono tensometry. Przenoszony moment obrotowy powoduje ugięcie płaskich sprężyn, których odkształcenie jest rejestrowane.

Przetwornik indukcyjny 1 – wałek, 2 - transformatorowy układ zasilania, 3 - obudowa cewek

Przetwornik indukcyjny 1 – wałek, 2 - transformatorowy układ zasilania, 3 - obudowa cewek mierniczych, 4 - indukcyjny układ mierniczy, 5 - tarcza zabierakowa, 6 – transformatorowy układ wyjściowy

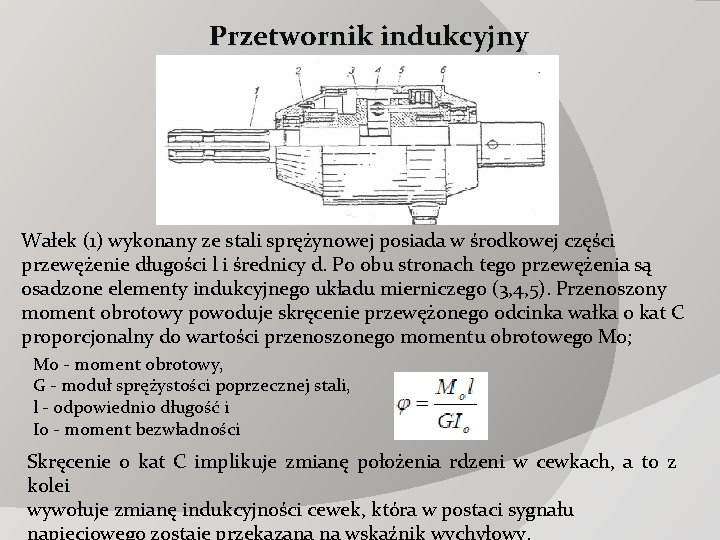

Przetwornik indukcyjny Wałek (1) wykonany ze stali sprężynowej posiada w środkowej części przewężenie długości

Przetwornik indukcyjny Wałek (1) wykonany ze stali sprężynowej posiada w środkowej części przewężenie długości l i średnicy d. Po obu stronach tego przewężenia są osadzone elementy indukcyjnego układu mierniczego (3, 4, 5). Przenoszony moment obrotowy powoduje skręcenie przewężonego odcinka wałka o kat C proporcjonalny do wartości przenoszonego momentu obrotowego M 0; M 0 - moment obrotowy, G - moduł sprężystości poprzecznej stali, l - odpowiednio długość i I 0 - moment bezwładności Skręcenie o kat C implikuje zmianę położenia rdzeni w cewkach, a to z kolei wywołuje zmianę indukcyjności cewek, która w postaci sygnału

Przetwornik magnetosprężysty Uzwojenie jednego z rdzeni jest zasilane prądem przemiennym o stałej wartości skutecznej.

Przetwornik magnetosprężysty Uzwojenie jednego z rdzeni jest zasilane prądem przemiennym o stałej wartości skutecznej. W związku z tym przez wał przepływa przemienny strumień magnetyczny, który przy momencie skręcającym równym zeru rozpływa sie symetrycznie, nie indukując w uzwojeniu drugiego elektromagnesu siły elektromotorycznej. Gdy wał jest poddany momentowi skręcającemu, to wówczas strumień magnetyczny w wale odchyla sie w kierunku lekkiego magnesowania, tj. w kierunku naprężeń rozciągających +σ, wywołując w uzwojeniu drugiego elektromagnesu siłę elektromotoryczna. Rdzenie powinny być miedzy sobą ekranowane.

Pośrednia metoda pomiaru momentu obrotowego

Pośrednia metoda pomiaru momentu obrotowego
