Udbenik informatike Informatika za 1 razred za 8
Udžbenik informatike Informatika za 1. razred za 8. razred 1. Računalni sustav Dijelovi središnje jedinice
Radni spremnik Optički pogon ❷ ❶ Priključci za periferiju uređaj za napajanje Udžbenik informatike za 8. 1. razred optički pogon diskovni podsustav ❽ Procesor i podnožje ❼ utori za dodatne kartice ❺ utori s RAM memorijom ❸ ❹ procesor s hladnjakom priključci za ulazno izlazne uređaje Priključci dodat. kartica Utori za dodat. kartice 2 matična ploča ❻ Matična ploča Diskovni podsustav
Udžbenik informatike za 8. 1. razred Radni spremnik (RAM) 3 Radni je spremnik dio središnje, glavne memorije. Sastoji se od RAM modula (pločica) koji pamte podatke privremeno, samo dok ima el. struje. Prednost RAM memorije je izuzetno brzi rad s podatcima (npr. nekoliko tisuća puta brže od HDD). Brzina i posebice količina RAM-a bitno utječu na brzinu rada cijelog računalnog sustava.

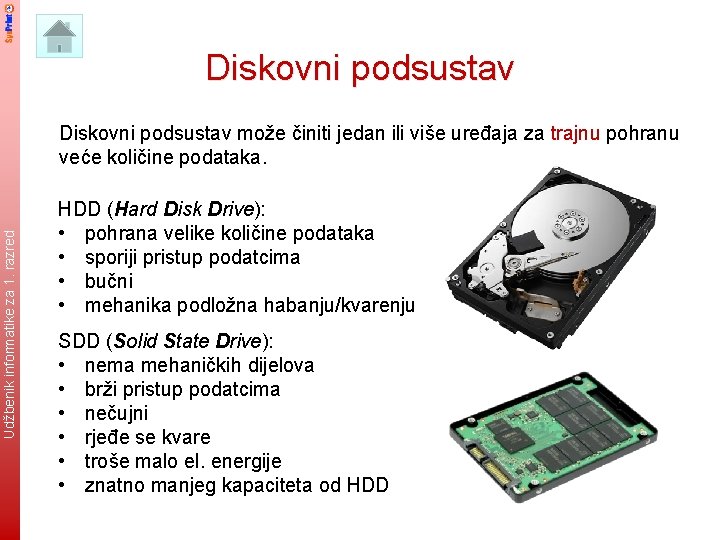

Diskovni podsustav Udžbenik informatike za 8. 1. razred Diskovni podsustav može činiti jedan ili više uređaja za trajnu pohranu veće količine podataka. 4 HDD (Hard Disk Drive): • pohrana velike količine podataka • sporiji pristup podatcima • bučni • mehanika podložna habanju/kvarenju SDD (Solid State Drive): • nema mehaničkih dijelova • brži pristup podatcima • nečujni • rjeđe se kvare • troše malo el. energije • znatno manjeg kapaciteta od HDD
Udžbenik informatike za 8. 1. razred Optički uređaji i mediji 5 Optički uređaj (pogon) radi s podacima zapisanim na optičkim medijima (diskovima): • CD – Compact Disc (najstariji standard) • DVD – Digital Versatile Disc (mlađi standard) • BD – Blu-ray Disc (najmlađi standard) Osigurana je okomita kompatibilnost optičkih uređaja, ali samo u jednom smjeru: optički uređaji mlađi po standardu čitaju (i) starije optičke diskove, ali obratno ne vrijedi. U računalo se može ugraditi više (različitih) optičkih uređaja. BD: max. 50 Gi. B DVD: max. 17 Gi. B CD: max. 0, 7 Gi. B

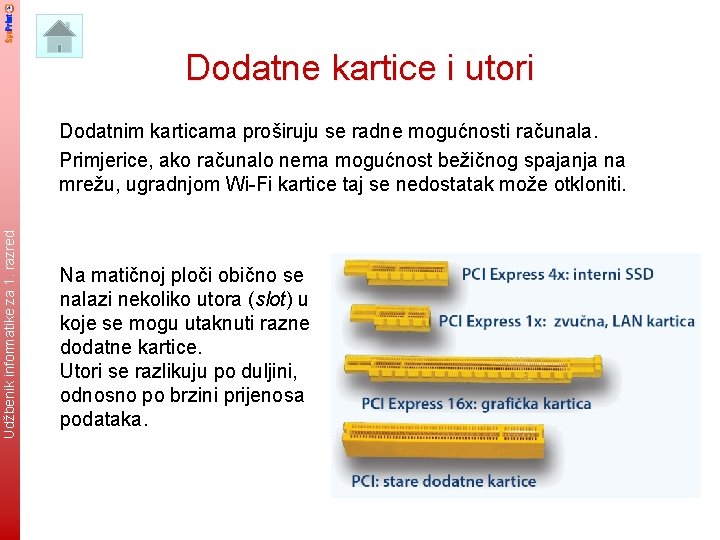

Dodatne kartice i utori Udžbenik informatike za 8. 1. razred Dodatnim karticama proširuju se radne mogućnosti računala. Primjerice, ako računalo nema mogućnost bežičnog spajanja na mrežu, ugradnjom Wi-Fi kartice taj se nedostatak može otkloniti. 6 Na matičnoj ploči obično se nalazi nekoliko utora (slot) u koje se mogu utaknuti razne dodatne kartice. Utori se razlikuju po duljini, odnosno po brzini prijenosa podataka.
Udžbenik informatike za 8. 1. razred Vanjski priključci dodatnih kartica 7 Većina dodatnih kartica koje se utiču u odgovarajuće utore (slot) na matičnoj ploči na jednoj strani završavaju limenom trakom na kojoj su priključci za priključivanje perifernih uređaja. Ti se „limići” pričvršćuju za otvore na stražnjoj strani kućišta. Na slici desno je dvostruki otvor za grafičku karticu (gore) i otvor za zvučnu karticu (dolje). Kućišta obično imaju više takvih otvora.
Udžbenik informatike za 8. 1. razred Priključci za vanjske uređaje 8 Vanjski (periferni) uređaji priključuju se na računalo tj. na matičnu ploču pomoću namjenskih priključaka. Raspored i količina tih priključaka različit je od ploče do ploče. Na slici su prikazani priključci koje ima gotovo svaka matična ploča. Pozor: za većinu perifernih uređaja potrebno je instalirati upravljački program (driver) koji sadrži upute sustavu kako da upravlja određenim perifernim uređajem.
Procesor Udžbenik informatike za 8. 1. razred Odabir komponenti računala (obično) započinje izborom procesora jer njegova brzina i sposobnosti bitno (iako ne i jedino) utiču na brzinu rada cijelog računalnog sustava. 9 Glavne značajke/razlikovanja: • standard proizvođača (Inter ili AMD) • broj jezgri • max. brzina • širina registra (32 -bita, 64 -bita, …) • višenitna obrada podataka (multithreading) • namjena: za desktop ili prijenosna računala (faktor potrošnje el. energije) • … Ovisno o standardu proizvođača te broju i rasporedu nožica procesor se uparuje s odgovarajućim podnožjem (socket) na matičnoj ploči.
Udžbenik informatike za 8. 1. razred Matična ploča 10 Matična ploča povezuje sve komponente u cjelinu. Neke se komponente direktno utiču na matičnu ploču (npr. procesor, RAM moduli, grafička kartica). Vanjski, periferni uređaji priključuju posredno, preko priključaka za vanjske uređaje. Značajke: - za koji brand procesora (Intel ili AMD) - za koju inačicu procesora - vrsta i brzina sabirnica - dimenzije - koje komponente su integrirane (za npr. grafiku, zvuk, žičano mrežno povezivanje, bežično mrežno povezivanje)
