Ud. 3. Què són les màquines? 1 a. part: • Que és una màquina? • Les màquines simples • Força i avantatge mecànic (i) d’una màquina • Treball • Llei general de les màquines simples • Les palanques
Que és una màquina? Conjunt de mecanismes que transformen un tipus d’energia o de treball en energia o treball útil. Les màquines són dispositius inventats per ajudar a realitzar treballs amb menys esforç.
Les màquines simples • Es basen en els principis de la física i són la base d’altres màquines. • Hi ha 3 màquines simples fonamentals: – PALANCA – RODA (politges, combinació de politges i torn) – PLA INCLINAT (rampa, cargol i falca)

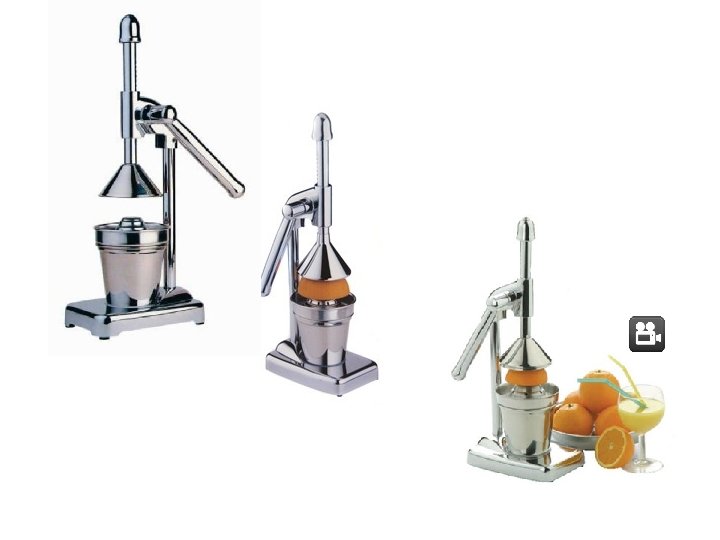

Un expremedor de palanca
El cargol d’Arquímedes
Força i avantatge mecànic (i) d’una màquina F: força motriu R: força resistent o resistència i = R/F R F
Treball (W) Resultat d’aplicar una força (F) sobre un cos i fer que es desplaci una determinada distància (d). W=F·d
Llei general de les màquines simples F·d 1=R·d 2
Les palanques
Elements d’una palanca i llei de la palanca Força motriu Força resistent Fulcre F·d 1=R·d 2
Tipus de palanques • De 1 r grau: • De 2 n grau: • De 3 r grau:
Tipus de palanques • De 1 r grau: • Tenen el fulcre entre el punt d’aplicació de la força motriu i el de la força resistent. (El fulcre no té perquè estar al mig)
Tipus de palanques • De 2 n grau: • El fulcre està en un extrem de la barra, la força motriu a l’altre extrem i la força resistent en algun punt intermig.
Tipus de palanques • De 3 r grau: • El fulcre està en un extrem de la barra, la força resistent a l’altre extrem i la força motriu en algun punt intermig.
Tipus de palanques • De 1 r grau: tenen el fulcre entre el punt d’aplicació de la força motriu i el de la força resistent. (El fulcre no té perquè estar al mig) • De 2 n grau: el fulcre està en un extrem de la barra, la força motriu a l’altre extrem i la força resistent en algun punt intermig. • De 3 r grau: el fulcre està en un extrem de la barra, la força resistent a l’altre extrem i la força motriu en algun punt intermig.
