UBND TỈNH ĐIỆN BIÊN SỞ GIÁO DỤC VÀ ĐÀO TẠO Cuộc thiết kế bài giảng điện tử elearning Bài giảng: Tiết 13: SÚNG TIỂU LIÊN AK Chương trình Quốc Phòng – An Ninh, lớp 11 Giáo viên: Dương Công Quyền duongquyentuachua@gmail. com Điện thoại di động: 01635636685 Trường: THPT TỦA CHÙA Huyện Tủa Chùa, Tỉnh Điện Biên Tháng 1 năm 2014
Bài 4: GIỚI THIỆU SÚNG TIỂU LIÊN AK VÀ SÚNG TRƯỜNG CKC Tác dụng tính năng chiến đấu Cấu tạo của súng I. SÚNG TIỂU LIÊN AK Cấu tạo đạn k 56 Sơ lược sự chuyển động của súng khi bắn Cách lắp và tháo đạn 2
SÚNG CHỐNG TĂNG B-40, b 41 SÚNG TRƯỜNG 3 SÚNG TIỂU LIÊN AK Băng dẹt
ĐẠI LIÊN PKS
Thảo Luận: với những vũ khí hiện đại, khả năng sát thương cao hiện nay. Nhưng tại sao súng tiểu liên AK vẫn được sử dụng phổ biến ? 6
SÚNG TIỂU LIÊN AK

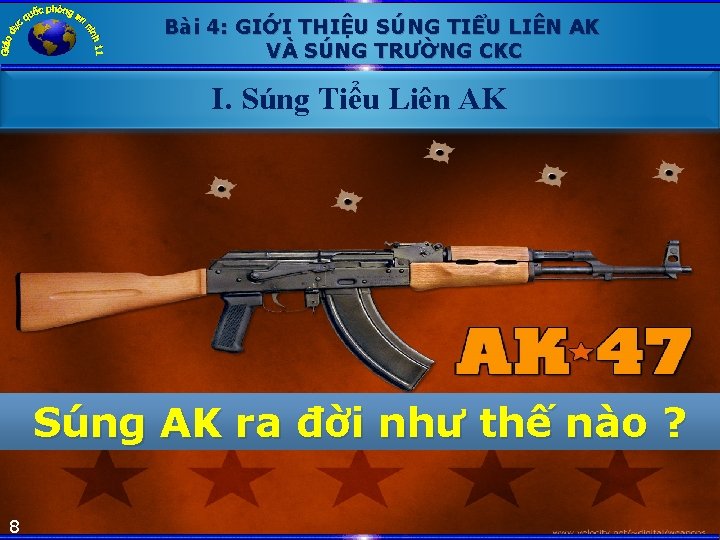

Bài 4: GIỚI THIỆU SÚNG TIỂU LIÊN AK VÀ SÚNG TRƯỜNG CKC I. Súng Tiểu Liên AK Súng AK ra đời như thế nào ? 8
Bài 4: GIỚI THIỆU SÚNG TIỂU LIÊN AK VÀ SÚNG TRƯỜNG CKC I. Súng tiểu liên AK do kĩ sư Kalashnikov người Nga chế AKMS AK 74 AK 200 tạo năm 1947. (Mikhain Timofeevich Kalashnikov) 9
1. Tác dụng, tính năng chiến đấu : :
Bắn liên thanh Khóa an toàn -Suùng coù theå baén lieân thanh vaø phaùt moät. Khi baén lieân thanh coù theå baén loaït ngaén 2 -5 vieân, baén loaït daøi 6 -10 vieân vaø baén lieân tuïc. Bắn phát một
Hỏa lực : Là phương tiện sát thương sinh lực địch và phá hủy các mục tiêu của địch Kiểu 1943 Nga SX Kiểu 1956 TQ SX VN gọi là K 56 Súng dùng chung đạn với súng CKC, K 63, RPD, RPK
AKM Chứa 30 viên
Hỏa lực tập trung : Là sử dụng nhiều khẩu súng bắn vào 1 mục tiêu.
500 m
Mục tiêu cao 0, 5 m Mục tiêu cao 1, 5 m 525 m 350 m Tầm bắn thẳng : Là tầm bắn trong cự ly bắn đó với góc bắn tương ứng độ cao nhất của đường đạn không cao quá chiều cao của mục tiêu.
Tốc độ đầu của đầu đạn : Là tốc độ ban đầu của đầu đạn khi ra khỏi nòng súng. AK: 710 m/s ; AK cải tiến 715 m/s Tốc độ bắn lý thuyết : Trên tính toán dạng công thức suy ra. 600 phát/phút Tốc độ bắn chiến đấu : là tốc độ bắn thực tế của súng mà người bắn có thể đạt được trong 1 phút bao gồm ngắm bắn, sửa bắn và thay hộp tiếp đạn. 40 phát/phút khi bắn phát 1 ; 100 phát/phút khi bắn liên thanh

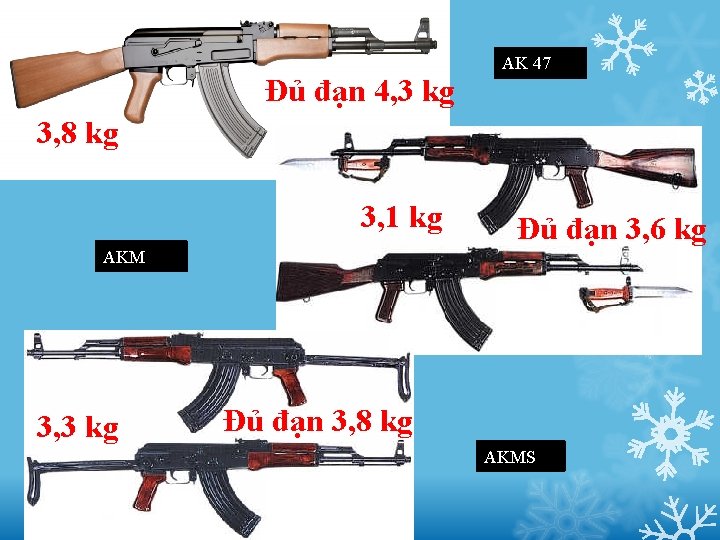

Đủ đạn 4, 3 kg AK 47 3, 8 kg 3, 1 kg Đủ đạn 3, 6 kg AKM 3, 3 kg Đủ đạn 3, 8 kg AKMS

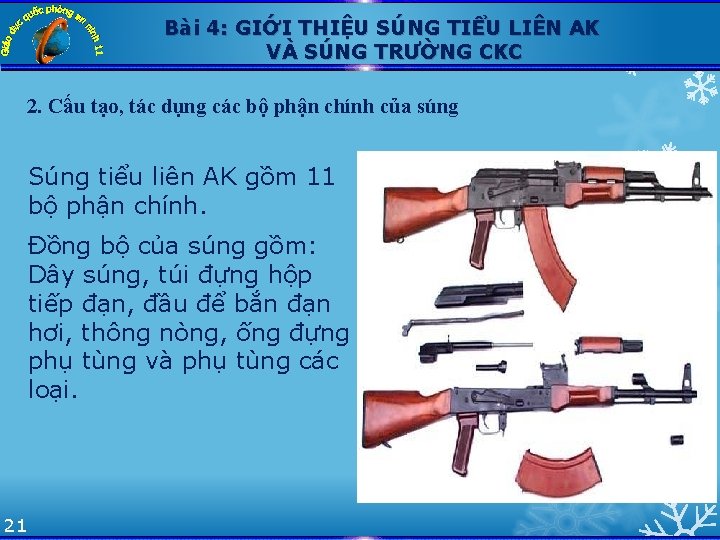

Bài 4: GIỚI THIỆU SÚNG TIỂU LIÊN AK VÀ SÚNG TRƯỜNG CKC 2. Cấu tạo, tác dụng các bộ phận chính của súng Súng tiểu liên AK gồm 11 bộ phận chính. Đồng bộ của súng gồm: Dây súng, túi đựng hộp tiếp đạn, đầu để bắn đạn hơi, thông nòng, ống đựng phụ tùng và phụ tùng các loại. 21
Bài 4: GIỚI THIỆU SÚNG TIỂU LIÊN AK VÀ SÚNG TRƯỜNG CKC 2 Ống dẫn thoi và ốp lót tay 4. Hộp khóa nòng và nắp hộp khó nòng Súng tiểu liên AK gồm có 11 bộ phận chính 8. Bộ phận đẩy về 3. Bộ phận ngắm 9. Bệ khóa nòng và thoi đẩy 10. Khóa nòng 6. Bộ phận cò 1. Nòng súng 11. Lê 5. Báng súng và tay cầm 22 7. Hộp tiếp đạn (www. quocphonganninh. edu. vn)
2. 1. Nòng súng : Tác dụng: định hướng bay ban đầu cho đầu đạn. Cấu tạo: Khâu truyền khí thuốc Buồn đạn Lỗ trích khí thuốc Rãnh xoắn Ren đầu nòng
2. 2 Bộ phận ngắm : Đầu ngắm và thước ngắm - Đầu ngắm : Tác dụng : Ngắm bắn vào các mục tiêu khác nhau Cấu tạo : Bệ di động Bệ đầu ngắm Vành bảo vệ đầu ngắm Đầu ngắm

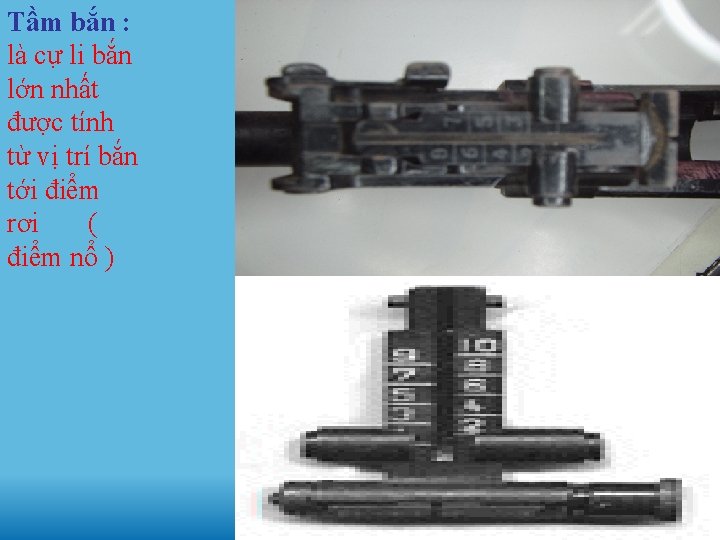

- Thước ngắm Thân thước ngắm Cữ thước ngắm Vạch khấc Then hãm Khe ngắm
2. 3. Hộp khóa nòng và nắp hộp khóa nòng Tác dụng : Liên kết các bộ phận của súng, hướng cho bệ khóa nòng, khóa nòng chuyển động Cấu tạo

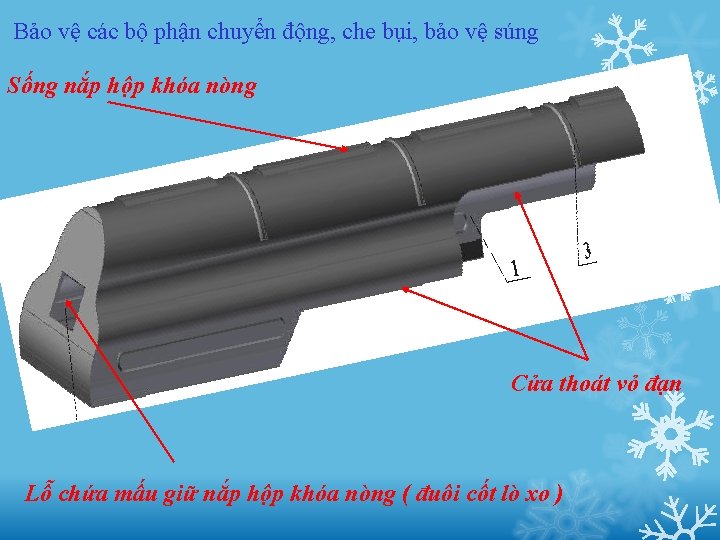

Bảo vệ các bộ phận chuyển động, che bụi, bảo vệ súng Sống nắp hộp khóa nòng Cửa thoát vỏ đạn Lỗ chứa mấu giữ nắp hộp khóa nòng ( đuôi cốt lò xo )
2. 4. Bệ khóa nòng và thoi đẩy Tác dụng : Làm cho khóa nòng và bộ phận cò chuyển động Cấu tạo Tay kéo bệ khóa nòng Rãnh cản khí thuốc Thoi đẩy Mặt thoi đẩy Lỗ chứa đuôi khóa nòng Lỗ chứa bộ phận đẩy về

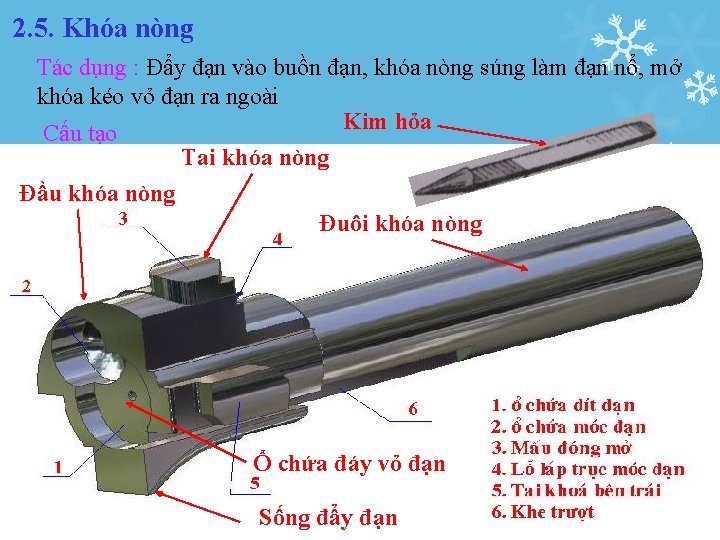

2. 5. Khóa nòng Tác dụng : Đẩy đạn vào buồn đạn, khóa nòng súng làm đạn nổ, mở khóa kéo vỏ đạn ra ngoài Kim hỏa Cấu tạo Tai khóa nòng Đầu khóa nòng Đuôi khóa nòng Ổ chứa đáy vỏ đạn Sống đẩy đạn
2. 6. Bộ phận cò Tác dụng : Giữ búa ở thế giương, giải phóng búa khi bóp cò, để búa đập vào kim hỏa làm đạn nổ, khóa an toàn Búa Cấu tạo Cần định cách bắn và kháo an toàn Trục cò Lò xo búa Lẫy phát một Lò xo trục Tay cò
2. 7. Bộ phận đẩy về Tác dụng : Đẩy bệ khóa nòng và khóa nòng về trước Cấu tạo
2. 8. Ống dẫn thoi và ốp lót tay Tác dụng : Dẫn thoi chuyển động, ốp lót tay để giữ súng và bảo vệ tay Cấu tạo Ống dẫn thoi Lỗ thoát khí Khe tản nhiệt Ốp lốp tay dưới Ốp lốp tay trên Khâu giữ ốp lốp tay và ống dẫn thoi
2. 9. Báng súng và tay cầm Tác dụng : Tì súng vào vai, giữ súng khi tập luyện và khi bắn Cấu tạo Cổ báng súng Đế báng súng Ổ chứa ống phụ tùng Khuy luồn dây súng Tay cầm
2. 10. Hộp tiếp đạn Tác dụng : Để chứa đạn và tiếp đạn Cấu tạo Mấu sau Thân hộp tiếp đạn Mấu trước Nắp hộp tiếp đạn
2. 11. Lê Tác dụng : Tiêu diệt địch ở cự li gần ( giáp lá cà ) Cấu tạo Cán lê Khâu lê Lưỡi lê

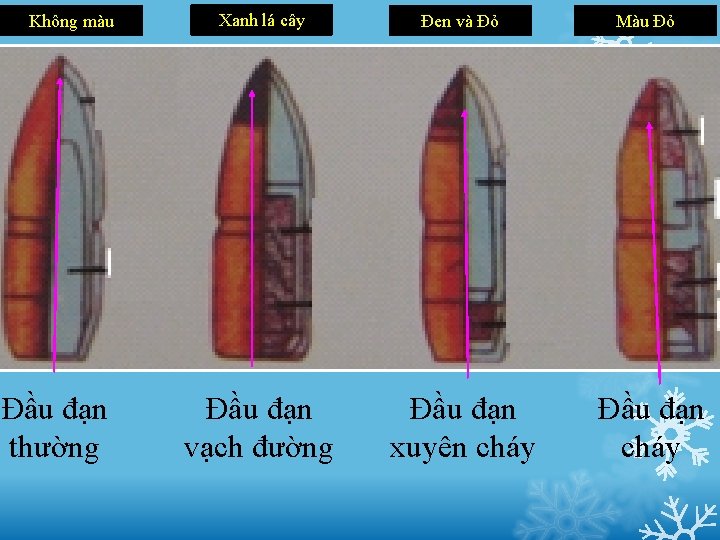

Bài 4: GIỚI THIỆU SÚNG TIỂU LIÊN AK VÀ SÚNG TRƯỜNG CKC 3. Cấu tạo tác dụng của đạn K 56 1. Vỏ đạn: chứa thuốc phóng, liên kết các bộ phận. Đạn K 56 có 4 bộ phận chính: 1. Vỏ đạn. 2. Hạt lửa: phát lửa đốt cháy thuốc phóng. 2. Hạt lửa Thuốc phóng. 3. 3. Thuốc phóng: Gây áp suất đẩy đầu đạn đi. 4. Đầu đạn: gây sát thương, tiêu diệt mục tiêu. Hiện nay có 4 loại đầu đạn: thường, vạch đường, xuyên cháy, đạn cháy. 36 (hình ảnh nguồn: www. quocphonganninh. edu. vn)
Bài 4: GIỚI THIỆU SÚNG TIỂU LIÊN AK VÀ SÚNG TRƯỜNG CKC 4. Sơ lược chuyển động của súng khi bắn 38 (www. Quocphonganninh. edu. vn)
SÔ LÖÔÏC CHUYEÅN ÑOÄNG CUÛA SUÙNG AK 47
5. Cách lắp và tháo đạn
TÓM TẮT KIẾN THỨC 1. Tính năng , tác dụng của súng 2. Cấu tạo chức năng từng bộ phận của súng 3. Cấu tạo tác dụng của đạn K 56 4. Sự chuyển động của súng 5. Cách lắp và tháo đạn.
CỦNG CỐ BÀI HỌC Câu 1: Bộ phận nào của súng tiểu liên AK có tác dụng định hướng bay ban đầu cho đầu đạn khi bắn? A) Đầu đạn B) Nòng súng C) Thân đạn D) Thân súng Đúng bạn click chuột bất cứ nơi đâu đểYour tiếp answer: tục Sai rồi bạn click chuột bất cứ nơi đâu để tiếp tục You did not answer this You answered this correctly! question completely The correct answer is: này trước Bạn phải trả lời câu khi tiếp tục Chấp nhận Làm lại
CỦNG CỐ BÀI HỌC Câu 2: Súng tiểu liên Ak 47 có trọng lượng 3, 1 kg đúng hay sai ? A) True B) False Đúng bạn click chuột bất cứ nơi đâu đểYour tiếp answer: tục Sai rồi bạn click chuột bất cứ nơi đâu để tiếp tục You did not answer this You answered this correctly! question completely The correct answer is: này trước Bạn phải trả lời câu khi tiếp tục Chấp nhận Làm lại
CỦNG CỐ BÀI HỌC Câu 3: Tốc độ đầu của đầu đạn đối với súng tiểu liên Ak cải tiến 715 m/s đúng hay sai ? A) True B) False Đúng bạn click chuột bất cứ nơi đâu đểYour tiếp answer: tục Sai rồi bạn click chuột bất cứ nơi đâu để tiếp tục You did not answer this You answered this correctly! question completely The correct answer is: này trước Bạn phải trả lời câu khi tiếp tục Chấp nhận Làm lại
CỦNG CỐ BÀI HỌC Hoàn thành câu trả lời sau bằng cách điền vào chỗ trống Súng tiểu liên AK hoạt động theo nguyên lí … . . . Đúng bạn click chuột bất cứ nơi đâu đểYour tiếp answer: tục Sai rồi bạn click chuột bất cứ nơi đâu để tiếp tục You did not answer this You answered this correctly! question completely The correct answer is: này trước Bạn phải trả lời câu khi tiếp tục Chấp nhận Làm lại
Quiz Your Score {score} Max Score {max-score} Number of Quiz {total-attempts} Attempts Question Feedback/Review Information Will Appear Here Continue Review Quiz
CẢM ƠN THẦY CÔ, CÁC EM ĐÃ QUAN T M THEO DÕI ! 47
Bài 4: GIỚI THIỆU SÚNG TIỂU LIÊN AK VÀ SÚNG TRƯỜNG CKC Quân đội nhân dân Việt Nam (www. qdnd. vn) 48
TÀI LIỆU THAM KHẢO 1. SGK, SGV giáo dục quốc phòng an ninh lớp 11 2. Sách dạy bắn súng trường nửa tự động SKS cỡ cỡ 7, 62 mm, 1975 3. Sách dạy sử dụng súng tiểu liên AK , NXB Quân đội nhân dân , 2003 4. Mạng Internet 5. Baigiangdientu. com, Violet 6. Vi deo các bài giảng, You tobe 7. Phần mềm hỗ trợ : Adobe Presenter, Quick them
