UAZ – BYU MODELACIÓN COMPUTACIONAL USO Y CONSERVACIÓN DE LOS RECURSOS HIDRÁULICOS EN EL ESTADO DE ZACATECAS
Hecho por: Shaula Reducindo Ruiz, Graciela Acuña Veyna, Sara Yesica Gonzalez Alonzo, Salvador Herrada Collazo, Jose-Luis Vidaña, David Monreal, Jose. Miguel Loera, Jose-Daniel Perez, Jose Fermat Parga, Kayson Shurtz, Patrick Stephens, y Shawn Stanley Bajo la dirección: Dr. Jim Nelson y M. I. Oscar D’zul

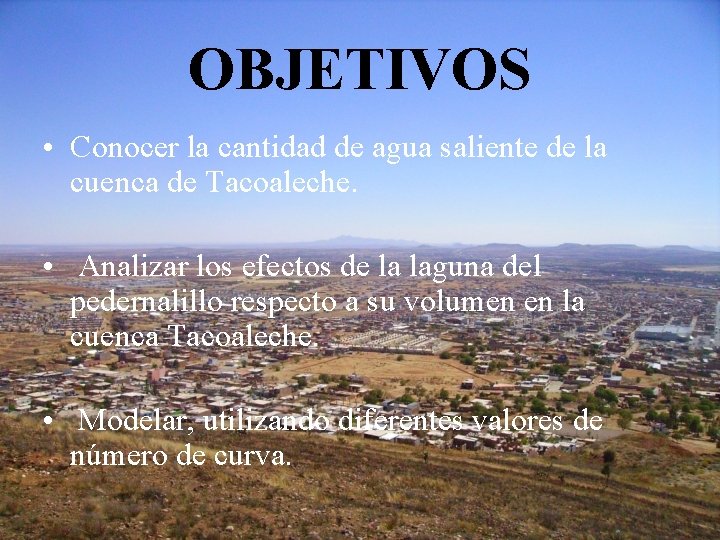

OBJETIVOS • Conocer la cantidad de agua saliente de la cuenca de Tacoaleche. • Analizar los efectos de la laguna del pedernalillo respecto a su volumen en la cuenca Tacoaleche. • Modelar, utilizando diferentes valores de número de curva.
• Ubicación • El problema • Que hicimos • Soluciones posibles
Ubicación Tacoaleche Zacatecas Guadalupe
• Área de 400 km 2/160 mi 2 • Abarca: Zacatecas, Guadalupe y Tacoaleche • El cauce conduce: aguas residuales y los escurrimientos
• • 40 m de ancho x 3 m de profundidad Suponemos Manning’s n de 0. 03 Se propone pendiente de 0. 005 Dimension trapezoidal con 3: 1 al lado
• Tipo de suelo – A (lo más seco) – D (lo más mojado) • Uso de la tierra – 15% Urbanizada (Nd. C – 89) – 60% Pastizal natural (Nd. C -70 ) – 20% Agricultura (Nd. C - 71) – 5% Arbolada (Nd. C - 65)
• 3 puntos subcuencas – Zacatecas, Laguna Pedernalillo y Tacoaleche • Se Simularon 2 tormentas – Tormenta 1: Pd. R-2 años y D-mm – Tormenta 2: Pd. R-20 años y D-mm • La laguna Pedernalillo: Vacío y lleno – No tiene tubo de agua de salida, solo cuando rebase la cortina
Modelo de la Cuenca Tacoaleche Zacatecas Guadalupe Laguna Pedernalillo
Resultados Histograma para una precipitación de 2 años sobre la cuenca 80 70 Flujo (m³ / s) 60 50 40 30 20 10 0 00: 00 04: 48 09: 36 14: 24 19: 12 Tiempo (Horas) 00: 00 04: 48
Histograma para una precipitación de 20 años sobre la cuenca 180 160 Flujo (m³ / s) 140 120 100 80 60 40 20 0 0 500 1000 1500 2000 Tiempo (Horas) 2500 3000 3500
Histograma para una precipitación de 20 años sobre la cuenca cuando esta lleno el Pedernalillo
Histograma para una precipitación de 20 años cuando la cuenca del pedernalillo está llena y la tierra esta húmeda 900 800 700 Flujo (m³ / s) 600 500 400 300 200 100 0 0 500 1000 1500 2000 Tiempo (min) 2500 3000 3500
Histograma para una precipitación de 20 años sobre la cuenca cuando esta medio el Pedernalillo, se llena y empieza a vaciarse 800 700 Flujo (m³ / s) 600 500 400 300 200 100 0 0 500 1000 1500 2000 Tiempo (min) 2500 3000 3500
• Se decidió dividir la cuenca en tres subcuencas por las diferentes pendientes que tienen. • De acuerdo a los resultados obtenidos si se tiene una tormenta con un periodo de retorno de 20 años, Tacoaleche sufriría severas inundaciones. • La solución es la de desensolvar el canal principal.
