U. V. T 7 avril 2011 Imagerie de la Sclérose en Plaques Pr Fabrice Bonneville Service de Neuroradiologie - CHU Toulouse

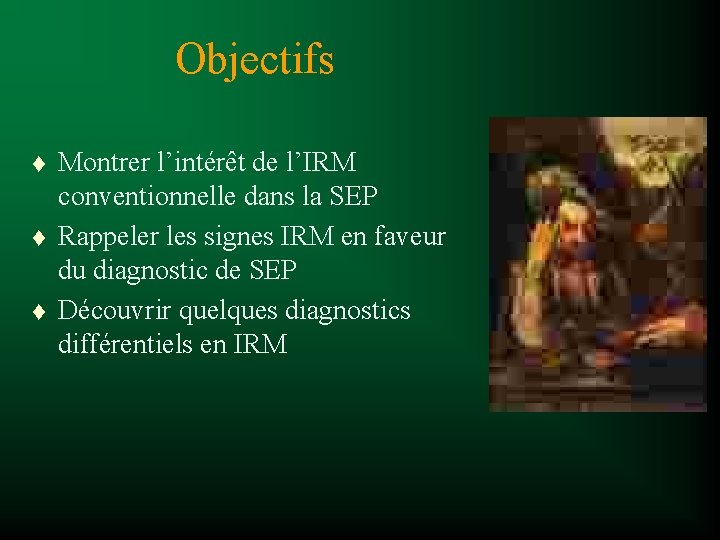

Objectifs t t t Montrer l’intérêt de l’IRM conventionnelle dans la SEP Rappeler les signes IRM en faveur du diagnostic de SEP Découvrir quelques diagnostics différentiels en IRM

Quiz A B C D E F G : toutes H : aucune

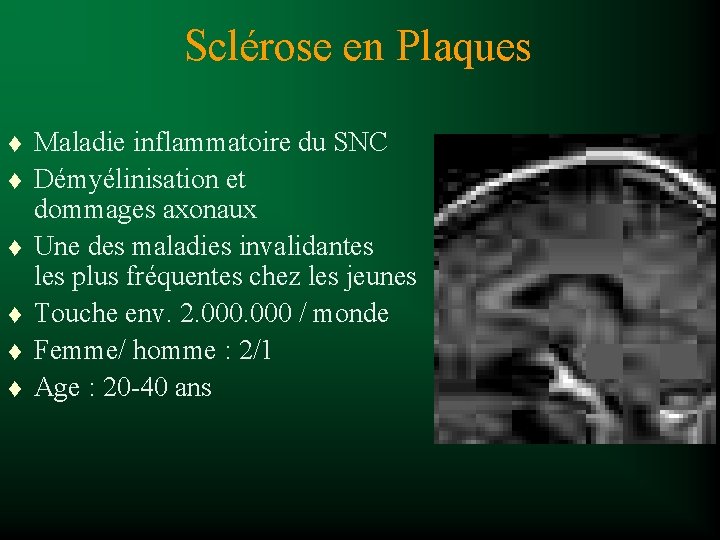

Sclérose en Plaques t t t Maladie inflammatoire du SNC Démyélinisation et dommages axonaux Une des maladies invalidantes les plus fréquentes chez les jeunes Touche env. 2. 000 / monde Femme/ homme : 2/1 Age : 20 -40 ans

Symptômes révélateurs %

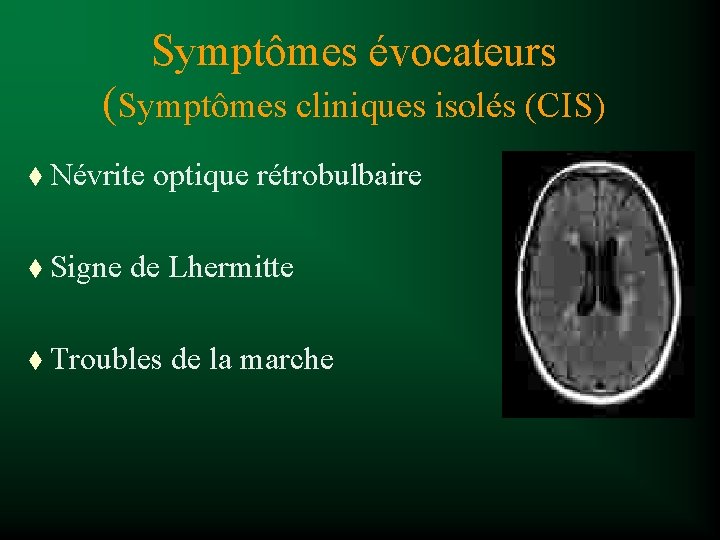

Symptômes évocateurs (Symptômes cliniques isolés (CIS) t Névrite optique rétrobulbaire t Signe de Lhermitte t Troubles de la marche

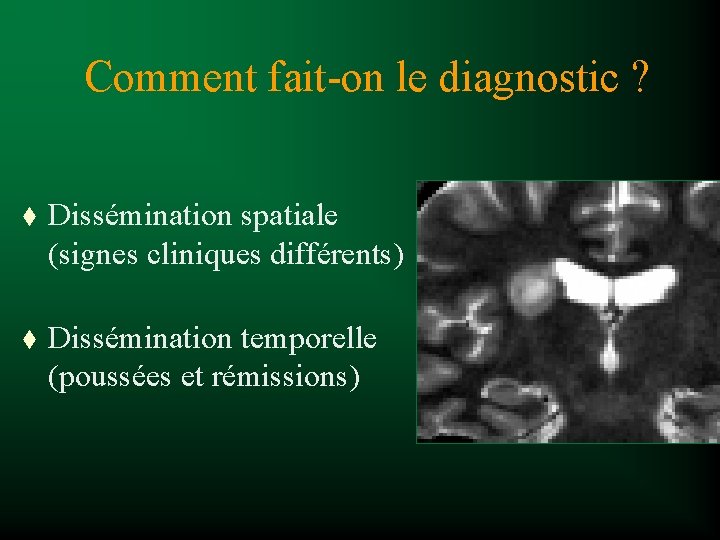

Comment fait-on le diagnostic ? t Dissémination spatiale (signes cliniques différents) t Dissémination temporelle (poussées et rémissions)

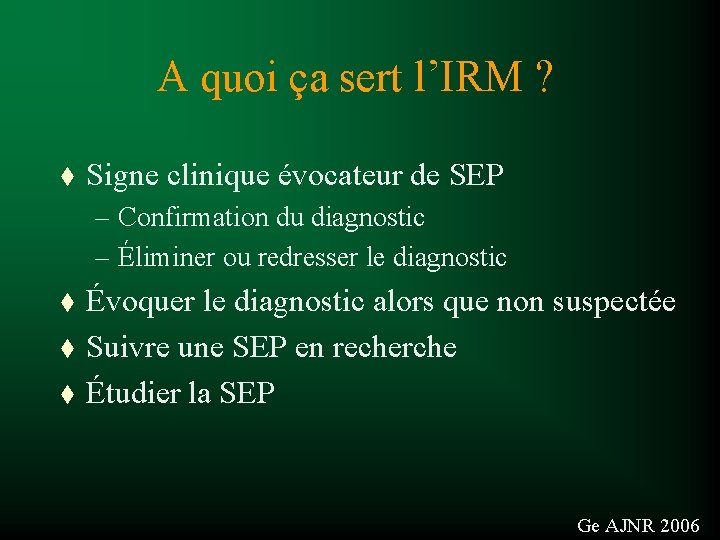

A quoi ça sert l’IRM ? t Signe clinique évocateur de SEP – Confirmation du diagnostic – Éliminer ou redresser le diagnostic t t t Évoquer le diagnostic alors que non suspectée Suivre une SEP en recherche Étudier la SEP Ge AJNR 2006

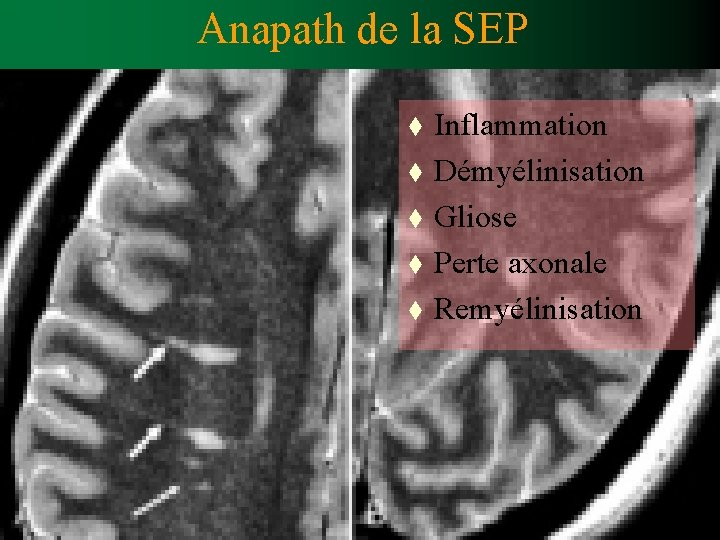

Anapath de la SEP t t t Inflammation Démyélinisation Gliose Perte axonale Remyélinisation

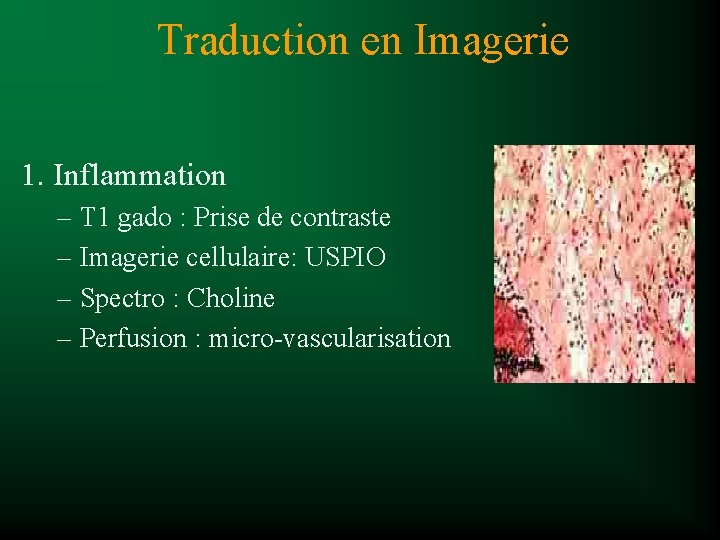

Traduction en Imagerie 1. Inflammation – T 1 gado : Prise de contraste – Imagerie cellulaire: USPIO – Spectro : Choline – Perfusion : micro-vascularisation

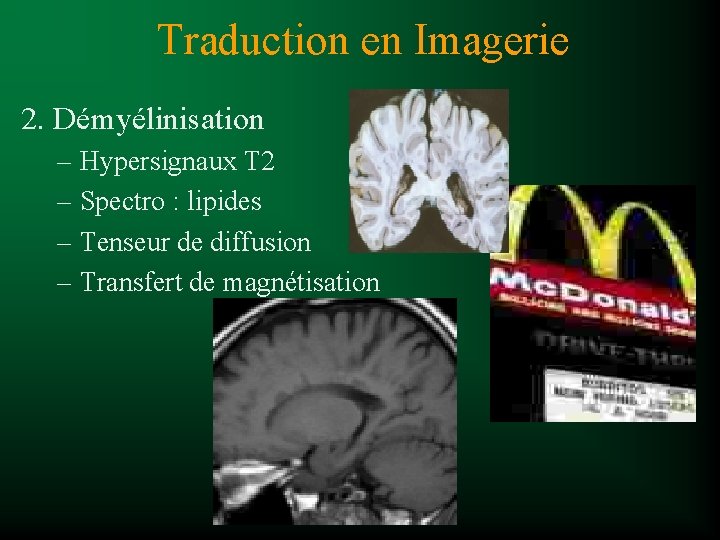

Traduction en Imagerie 2. Démyélinisation – Hypersignaux T 2 – Spectro : lipides – Tenseur de diffusion – Transfert de magnétisation

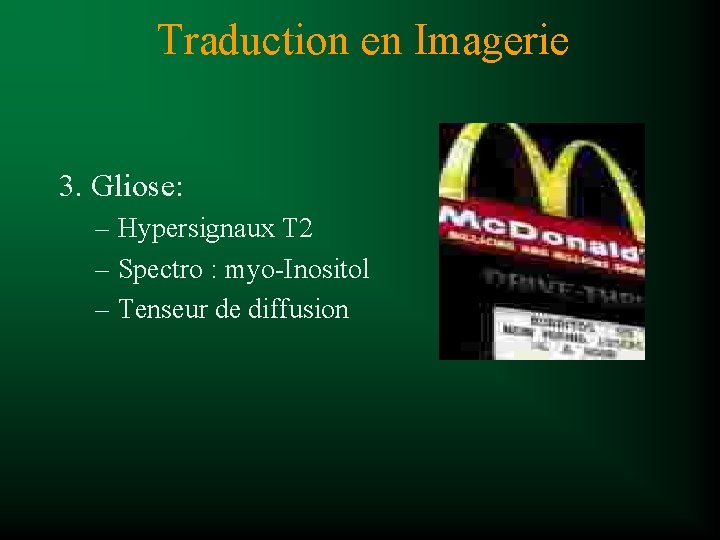

Traduction en Imagerie 3. Gliose: – Hypersignaux T 2 – Spectro : myo-Inositol – Tenseur de diffusion

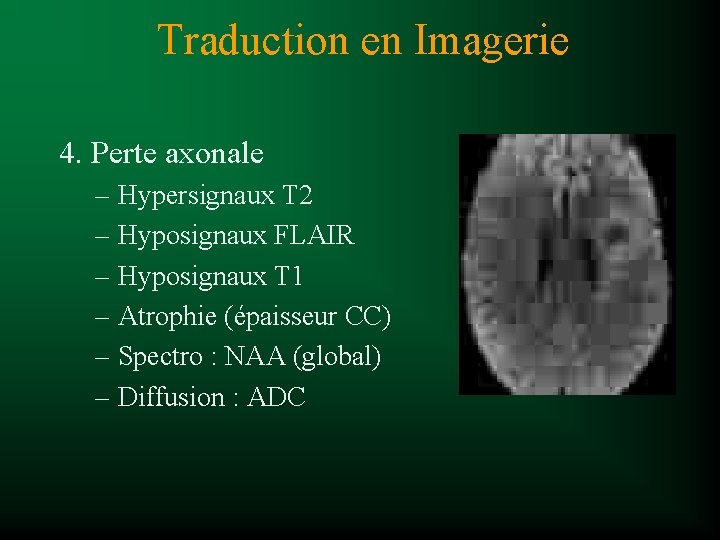

Traduction en Imagerie 4. Perte axonale – Hypersignaux T 2 – Hyposignaux FLAIR – Hyposignaux T 1 – Atrophie (épaisseur CC) – Spectro : NAA (global) – Diffusion : ADC

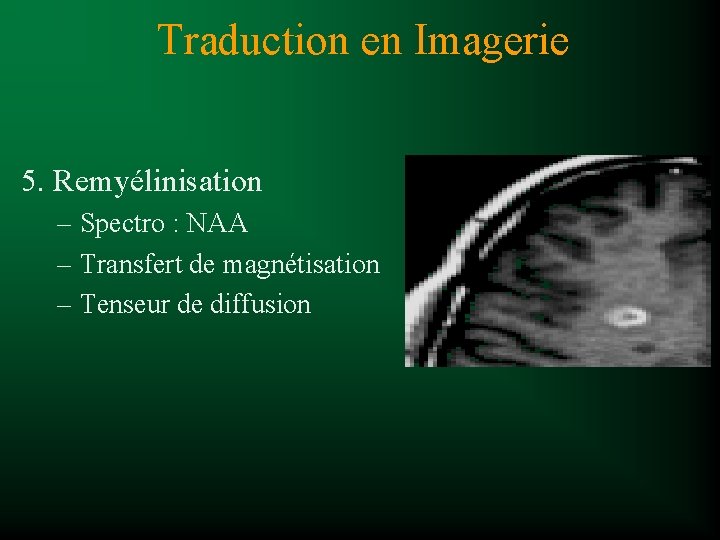

Traduction en Imagerie 5. Remyélinisation – Spectro : NAA – Transfert de magnétisation – Tenseur de diffusion

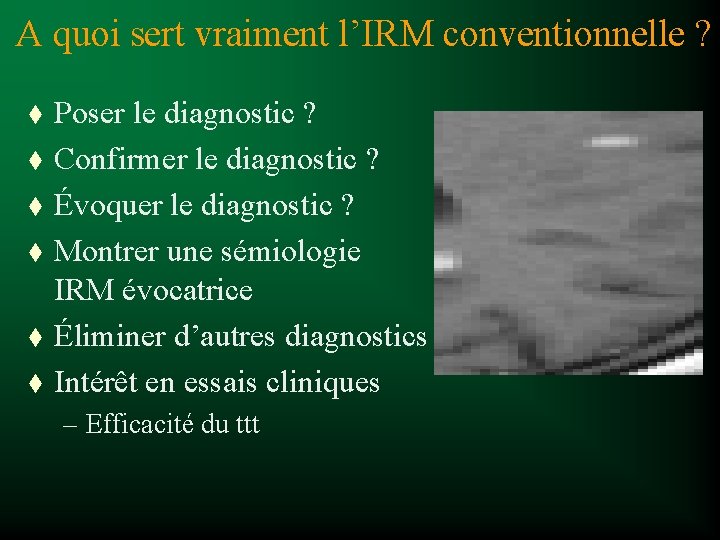

A quoi sert vraiment l’IRM conventionnelle ? t t t Poser le diagnostic ? Confirmer le diagnostic ? Évoquer le diagnostic ? Montrer une sémiologie IRM évocatrice Éliminer d’autres diagnostics Intérêt en essais cliniques – Efficacité du ttt

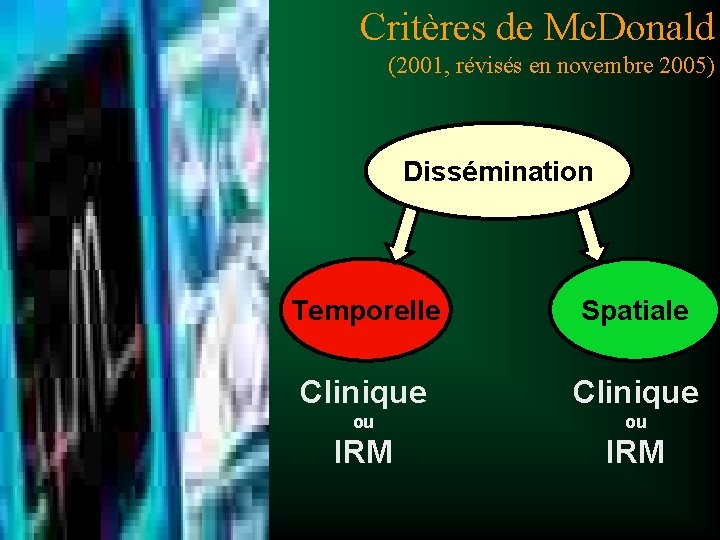

Comment poser le diagnostic de SEP ? Critères de Mc. Donald (2001, révisés en novembre 2005) Dissémination Temporelle Spatiale Clinique ou ou IRM

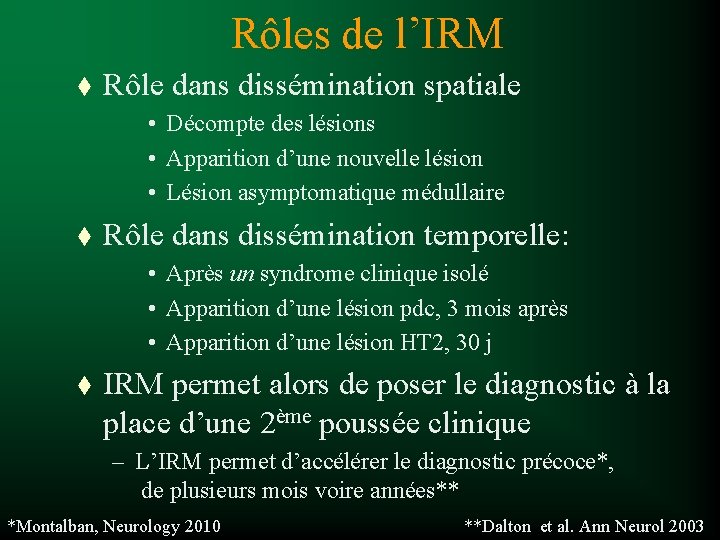

Rôles de l’IRM t Rôle dans dissémination spatiale • Décompte des lésions • Apparition d’une nouvelle lésion • Lésion asymptomatique médullaire t Rôle dans dissémination temporelle: • Après un syndrome clinique isolé • Apparition d’une lésion pdc, 3 mois après • Apparition d’une lésion HT 2, 30 j t IRM permet alors de poser le diagnostic à la place d’une 2ème poussée clinique – L’IRM permet d’accélérer le diagnostic précoce*, de plusieurs mois voire années** *Montalban, Neurology 2010 **Dalton et al. Ann Neurol 2003

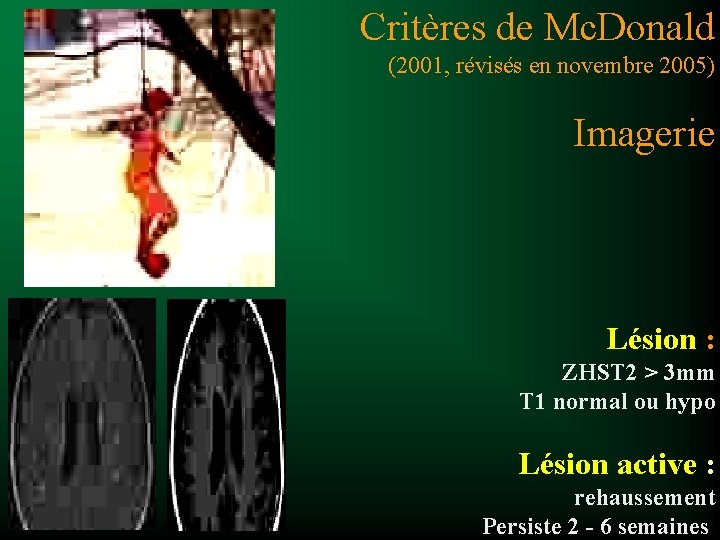

Critères de Mc. Donald (2001, révisés en novembre 2005) Imagerie Lésion : ZHST 2 > 3 mm T 1 normal ou hypo Lésion active : rehaussement Persiste 2 - 6 semaines

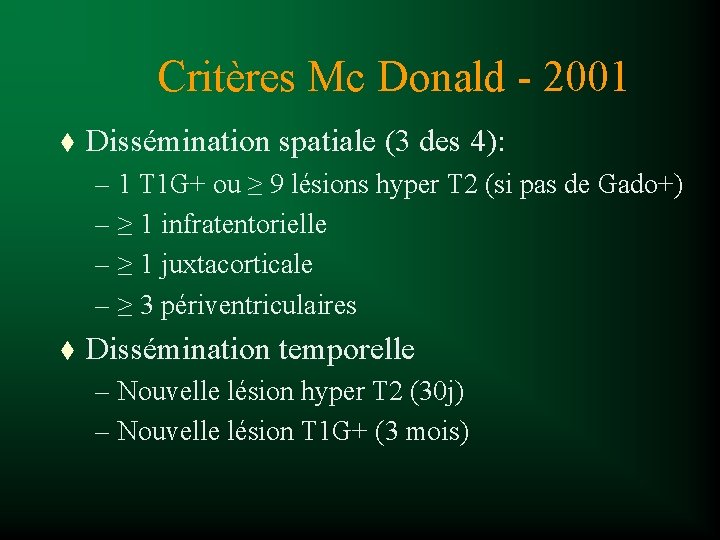

Critères Mc Donald - 2001 t Dissémination spatiale (3 des 4): – 1 T 1 G+ ou ≥ 9 lésions hyper T 2 (si pas de Gado+) – ≥ 1 infratentorielle – ≥ 1 juxtacorticale – ≥ 3 périventriculaires t Dissémination temporelle – Nouvelle lésion hyper T 2 (30 j) – Nouvelle lésion T 1 G+ (3 mois)

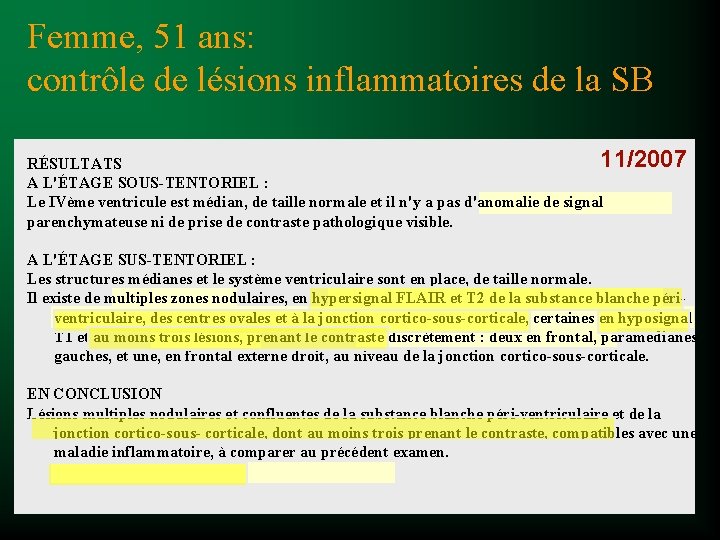

Femme, 51 ans: contrôle de lésions inflammatoires de la SB 11/2007 RÉSULTATS A L'ÉTAGE SOUS-TENTORIEL : Le IVème ventricule est médian, de taille normale et il n'y a pas d'anomalie de signal parenchymateuse ni de prise de contraste pathologique visible. A L'ÉTAGE SUS-TENTORIEL : Les structures médianes et le système ventriculaire sont en place, de taille normale. Il existe de multiples zones nodulaires, en hypersignal FLAIR et T 2 de la substance blanche périventriculaire, des centres ovales et à la jonction cortico-sous-corticale, certaines en hyposignal T 1 et au moins trois lésions, prenant le contraste discrètement : deux en frontal, paramédianes gauches, et une, en frontal externe droit, au niveau de la jonction cortico-sous-corticale. EN CONCLUSION Lésions multiples nodulaires et confluentes de la substance blanche péri-ventriculaire et de la jonction cortico-sous- corticale, dont au moins trois prenant le contraste, compatibles avec une maladie inflammatoire, à comparer au précédent examen.

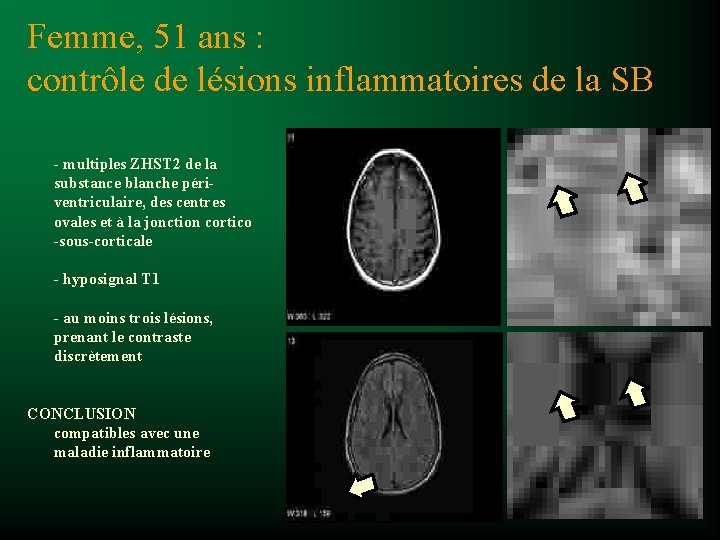

Femme, 51 ans : contrôle de lésions inflammatoires de la SB - multiples ZHST 2 de la substance blanche périventriculaire, des centres ovales et à la jonction cortico -sous-corticale - hyposignal T 1 - au moins trois lésions, prenant le contraste discrètement CONCLUSION compatibles avec une maladie inflammatoire

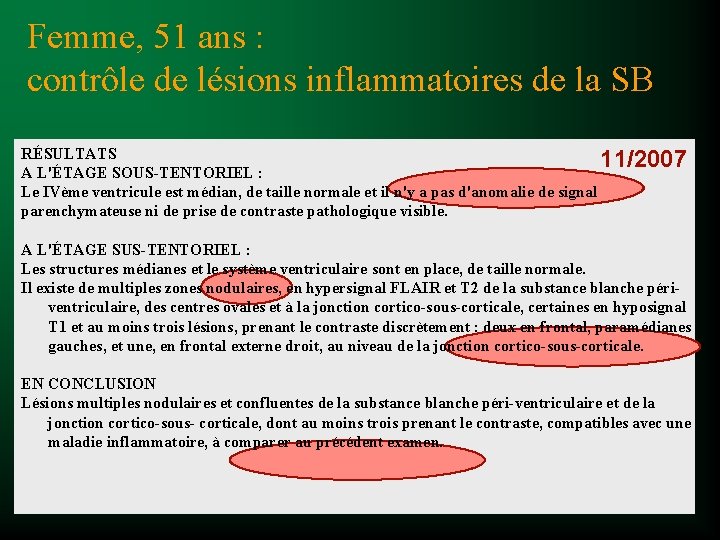

Femme, 51 ans : contrôle de lésions inflammatoires de la SB RÉSULTATS 11/2007 A L'ÉTAGE SOUS-TENTORIEL : Le IVème ventricule est médian, de taille normale et il n'y a pas d'anomalie de signal parenchymateuse ni de prise de contraste pathologique visible. A L'ÉTAGE SUS-TENTORIEL : Les structures médianes et le système ventriculaire sont en place, de taille normale. Il existe de multiples zones nodulaires, en hypersignal FLAIR et T 2 de la substance blanche périventriculaire, des centres ovales et à la jonction cortico-sous-corticale, certaines en hyposignal T 1 et au moins trois lésions, prenant le contraste discrètement : deux en frontal, paramédianes gauches, et une, en frontal externe droit, au niveau de la jonction cortico-sous-corticale. EN CONCLUSION Lésions multiples nodulaires et confluentes de la substance blanche péri-ventriculaire et de la jonction cortico-sous- corticale, dont au moins trois prenant le contraste, compatibles avec une maladie inflammatoire, à comparer au précédent examen.

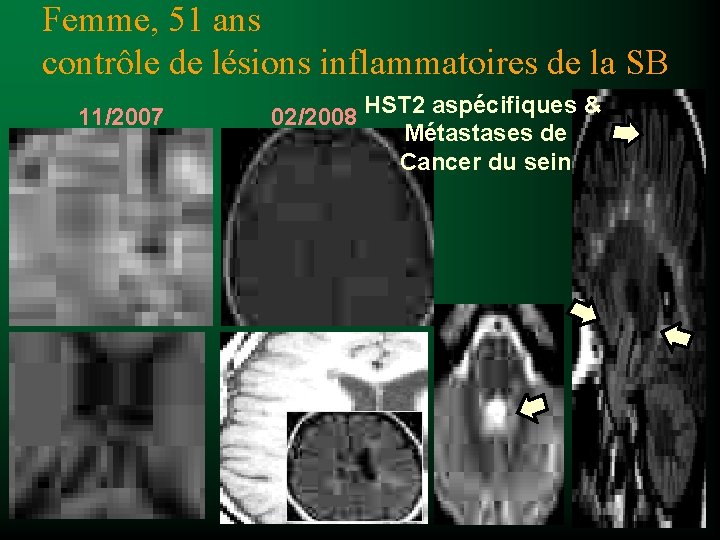

Femme, 51 ans contrôle de lésions inflammatoires de la SB 11/2007 02/2008 HST 2 aspécifiques & Métastases de Cancer du sein

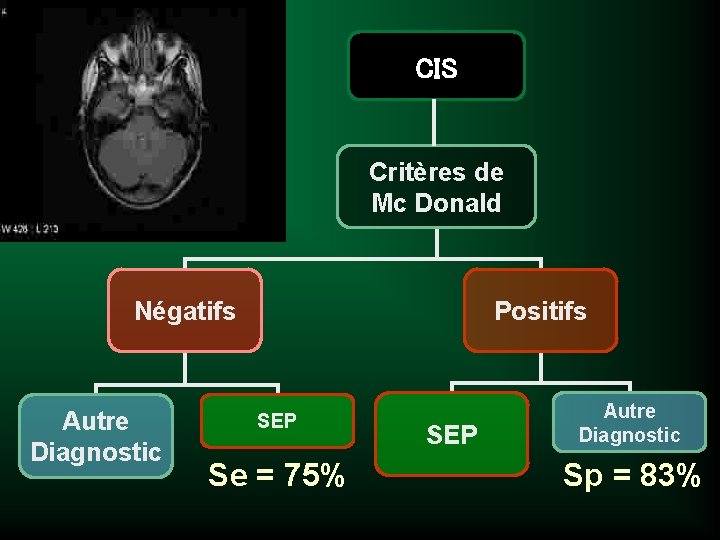

CIS Critères de Mc Donald Négatifs Autre Diagnostic Positifs SEP Se = 75% SEP Autre Diagnostic Sp = 83%

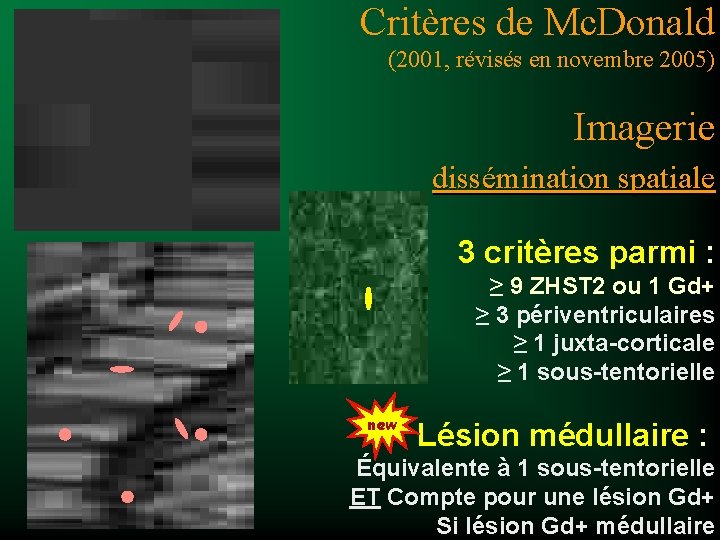

Critères de Mc. Donald (2001, révisés en novembre 2005) Imagerie dissémination spatiale 3 critères parmi : ≥ 9 ZHST 2 ou 1 Gd+ ≥ 3 périventriculaires ≥ 1 juxta-corticale ≥ 1 sous-tentorielle new Lésion médullaire : Équivalente à 1 sous-tentorielle Compte pour une lésion Gd+ Si lésion Gd+ médullaire

Critères de Mc. Donald (2001, révisés en novembre 2005) Imagerie dissémination spatiale 3 critères parmi : ≥ 9 ZHST 2 ou 1 Gd+ ≥ 3 périventriculaires ≥ 1 juxta-corticale ≥ 1 sous-tentorielle new Lésion médullaire : Équivalente à 1 sous-tentorielle Compte pour une lésion Gd+ Si lésion Gd+ médullaire

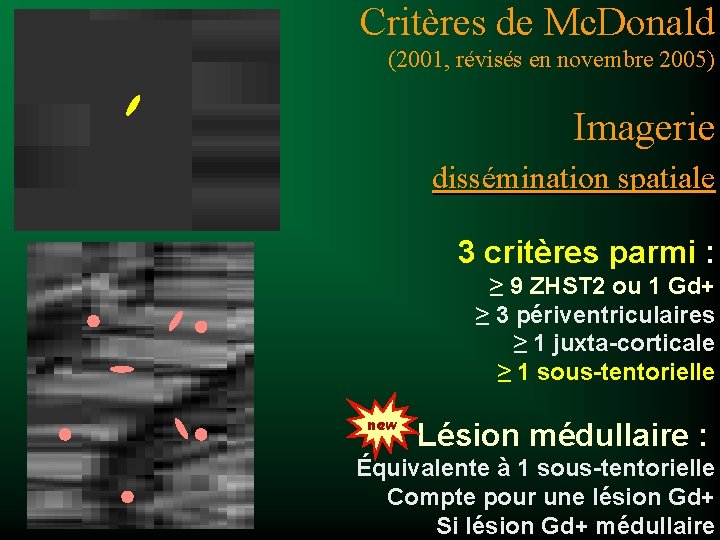

Critères de Mc. Donald (2001, révisés en novembre 2005) Imagerie dissémination spatiale 3 critères parmi : ≥ 9 ZHST 2 ou 1 Gd+ ≥ 3 périventriculaires ≥ 1 juxta-corticale ≥ 1 sous-tentorielle new Lésion médullaire : Équivalente à 1 sous-tentorielle Compte pour une lésion Gd+ Si lésion Gd+ médullaire

Critères de Mc. Donald (2001, révisés en novembre 2005) Imagerie dissémination spatiale 3 critères parmi : ≥ 9 ZHST 2 ou 1 Gd+ ≥ 3 périventriculaires ≥ 1 juxta-corticale ≥ 1 sous-tentorielle new Lésion médullaire : Équivalente à 1 sous-tentorielle Compte pour une lésion Gd+ Si lésion Gd+ médullaire

Critères de Mc. Donald (2001, révisés en novembre 2005) Imagerie dissémination spatiale 3 critères parmi : ≥ 9 ZHST 2 ou 1 Gd+ ≥ 3 périventriculaires ≥ 1 juxta-corticale ≥ 1 sous-tentorielle new Lésion médullaire : Équivalente à 1 sous-tentorielle ET Compte pour une lésion Gd+ Si lésion Gd+ médullaire

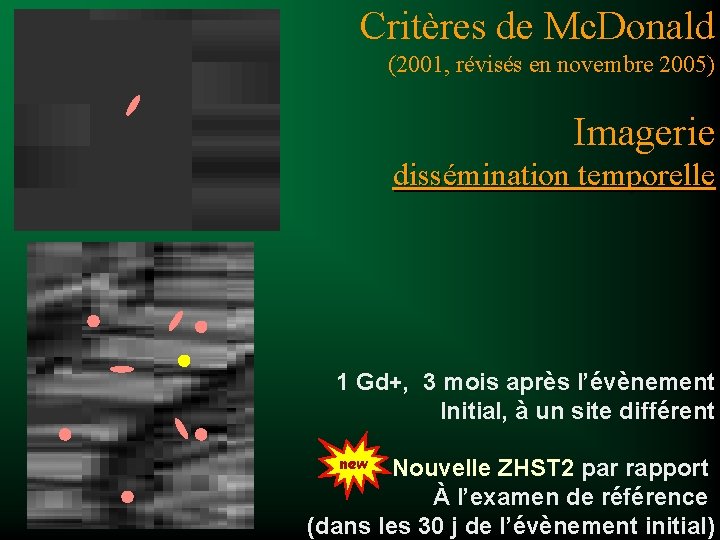

Critères de Mc. Donald (2001, révisés en novembre 2005) Imagerie dissémination temporelle 1 Gd+, 3 mois après l’évènement Initial, à un site différent new Nouvelle ZHST 2 par rapport À l’examen de référence (dans les 30 j de l’évènement initial)

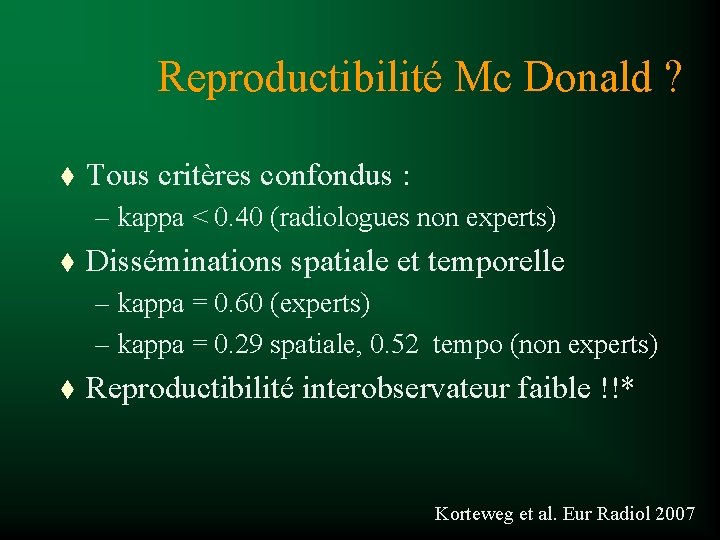

Reproductibilité Mc Donald ? t Tous critères confondus : – kappa < 0. 40 (radiologues non experts) t Disséminations spatiale et temporelle – kappa = 0. 60 (experts) – kappa = 0. 29 spatiale, 0. 52 tempo (non experts) t Reproductibilité interobservateur faible !!* Korteweg et al. Eur Radiol 2007

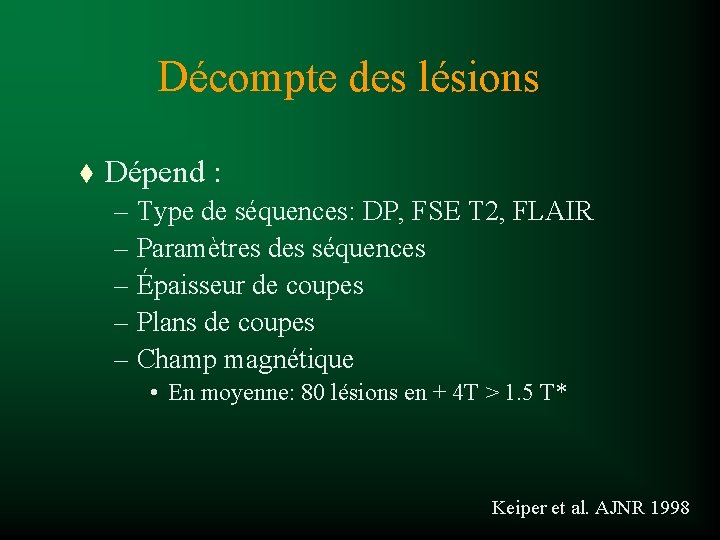

Décompte des lésions t Dépend : – Type de séquences: DP, FSE T 2, FLAIR – Paramètres des séquences – Épaisseur de coupes – Plans de coupes – Champ magnétique • En moyenne: 80 lésions en + 4 T > 1. 5 T* Keiper et al. AJNR 1998

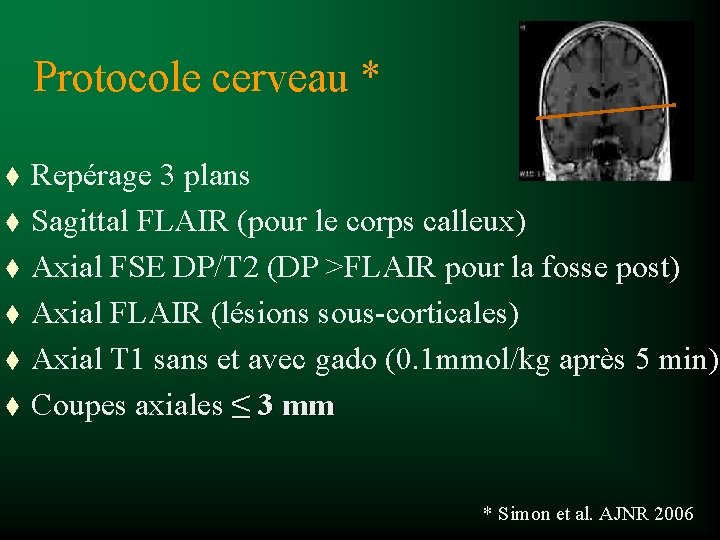

Protocole cerveau * t t t Repérage 3 plans Sagittal FLAIR (pour le corps calleux) Axial FSE DP/T 2 (DP >FLAIR pour la fosse post) Axial FLAIR (lésions sous-corticales) Axial T 1 sans et avec gado (0. 1 mmol/kg après 5 min) Coupes axiales ≤ 3 mm * Simon et al. AJNR 2006

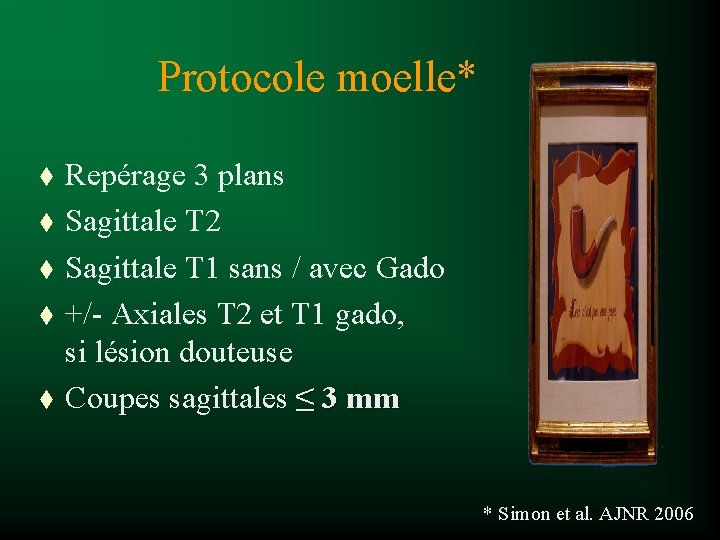

Protocole moelle* t t t Repérage 3 plans Sagittale T 2 Sagittale T 1 sans / avec Gado +/- Axiales T 2 et T 1 gado, si lésion douteuse Coupes sagittales ≤ 3 mm * Simon et al. AJNR 2006

Critères de Swanton, JNNP 2006, Montalban Neurology 2010

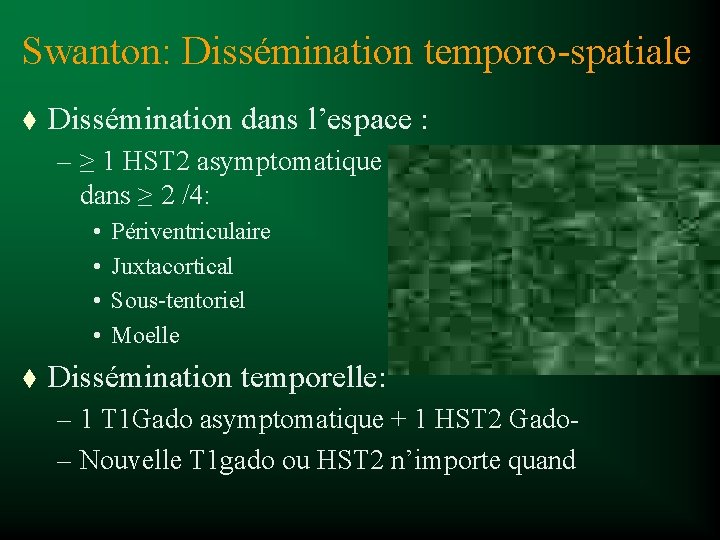

Swanton: Dissémination temporo-spatiale t Dissémination dans l’espace : – ≥ 1 HST 2 asymptomatique dans ≥ 2 /4: • • t Périventriculaire Juxtacortical Sous-tentoriel Moelle Dissémination temporelle: – 1 T 1 Gado asymptomatique + 1 HST 2 Gado– Nouvelle T 1 gado ou HST 2 n’importe quand

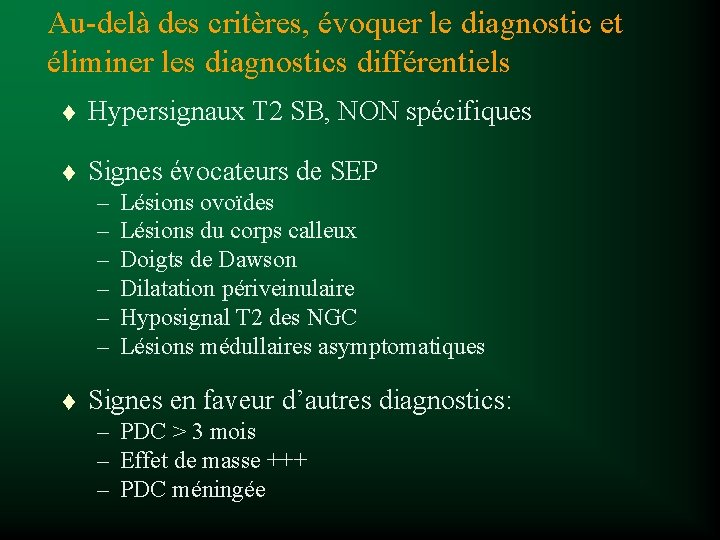

Au-delà des critères, évoquer le diagnostic et éliminer les diagnostics différentiels t Hypersignaux T 2 SB, NON spécifiques t Signes évocateurs de SEP – – – t Lésions ovoïdes Lésions du corps calleux Doigts de Dawson Dilatation périveinulaire Hyposignal T 2 des NGC Lésions médullaires asymptomatiques Signes en faveur d’autres diagnostics: – PDC > 3 mois – Effet de masse +++ – PDC méningée

IRM Activité > 3 mois d’une lésion Effet de masse +++ Rehaussement leptoméningé

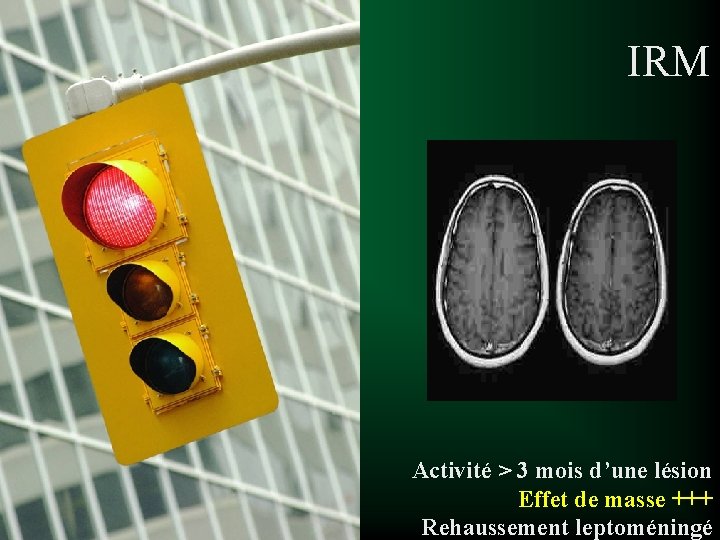

IRM Activité > 3 mois d’une lésion Effet de masse +++ Rehaussement leptoméningé

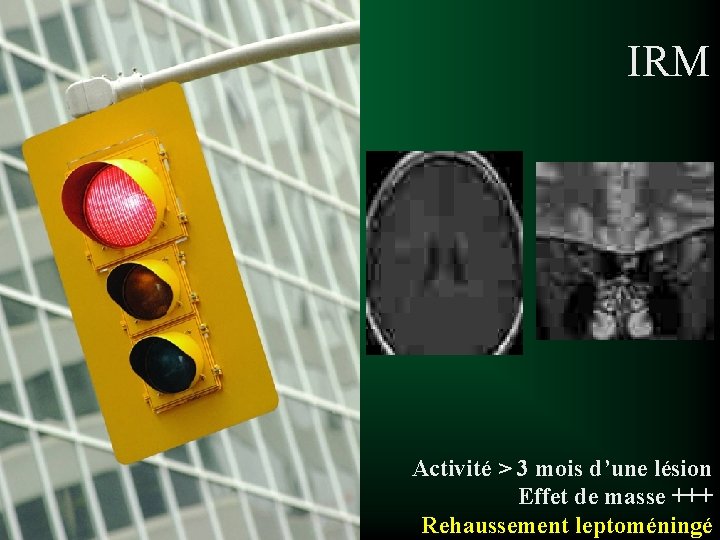

IRM Activité > 3 mois d’une lésion Effet de masse +++ Rehaussement leptoméningé

Aspects des lésions de SEP t Hypersignaux T 2 SB – Ovoïdes, arrondis – Perpendiculaire aux ventricules – Qq mm à qq cm – Parfois halo moins intense (œdème) – Confluents

Localisation ZHT 2 t Substance blanche sus-tentorielle: – Périventriculaire • Ventricules latéraux • Cornes temporales – Sous-corticale (fibres en U) t t t Corps calleux Disposition radiaire (périveineuse) Nerfs optiques (STIR) Lésions corticales (5%, FLAIR++) En sous-tentoriel (10%) – Pédoncule cérébelleux moyen – Plancher du V 4, pont

Corps calleux, perpendiculaire ventricules, pédoncule cérébelleux moyen ?

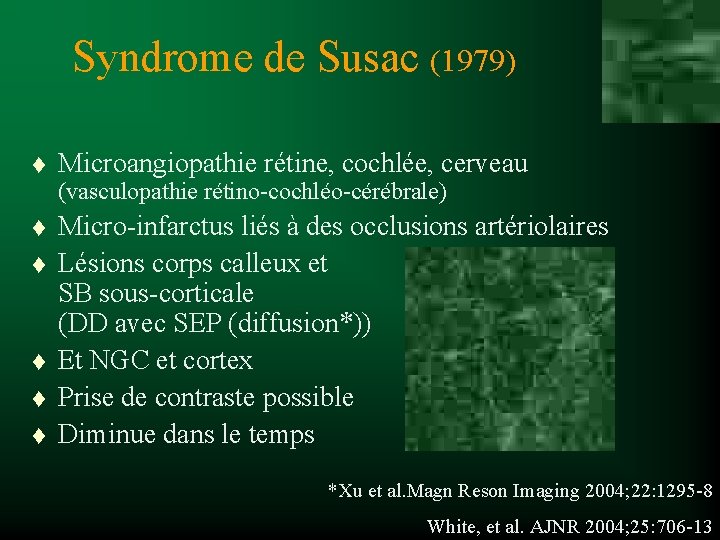

Syndrome de Susac (1979) t Microangiopathie rétine, cochlée, cerveau (vasculopathie rétino-cochléo-cérébrale) t t t Micro-infarctus liés à des occlusions artériolaires Lésions corps calleux et SB sous-corticale (DD avec SEP (diffusion*)) Et NGC et cortex Prise de contraste possible Diminue dans le temps *Xu et al. Magn Reson Imaging 2004; 22: 1295 -8 White, et al. AJNR 2004; 25: 706 -13

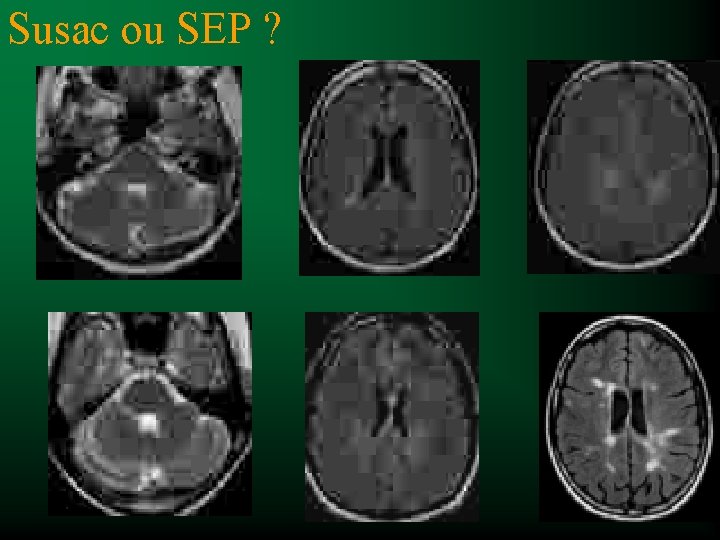

Susac ou SEP ?

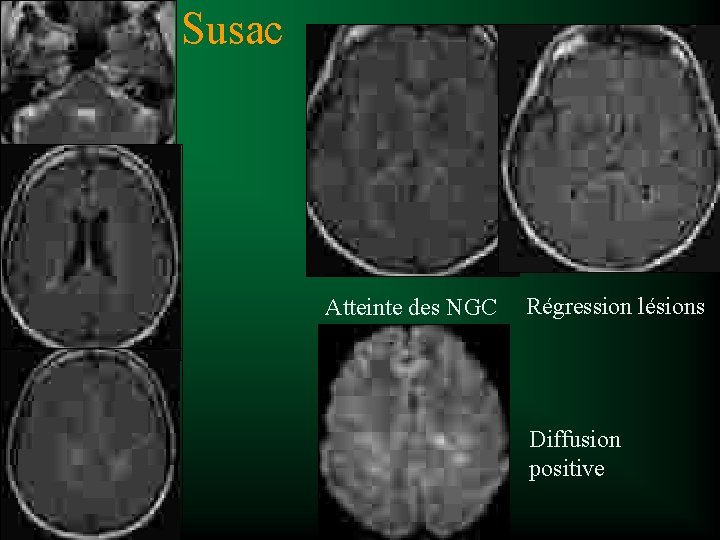

Susac Atteinte des NGC Régression lésions Diffusion positive

« Vascularite » et Maladies de système HS T 2 très fréquent substance blanche sus-tentorielle t Possible dans l’ensemble des maladies systémiques t t Touche la substance blanche profonde SARCOIDOSE (70%) GOUGEROTSJÖGREN (75%) WEGENER (75%) LUPUS (80%) SAPL (85%)

SEP: Doigts de Dawson t t t Orientation et forme (ovoïde) corrélée avec le trajet de veines médullaires Lésions périveineuses Distribution périveinulaire (SB périventriculaire et profonde) Tan et al AJNR 2000

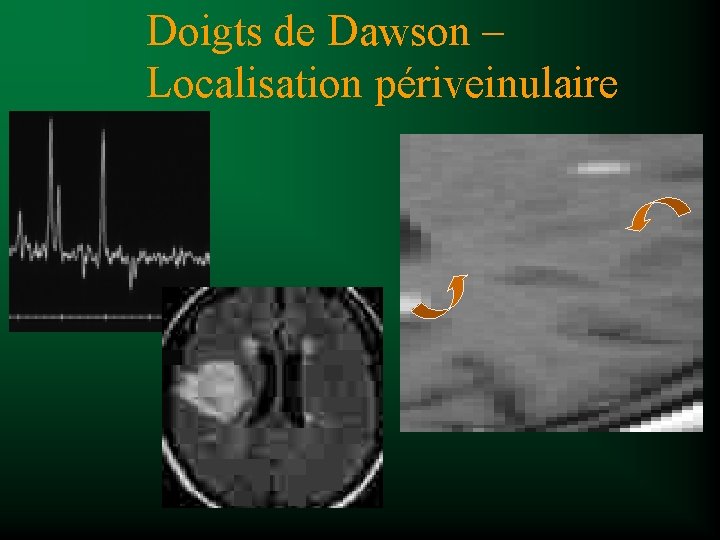

Doigts de Dawson – Localisation périveinulaire

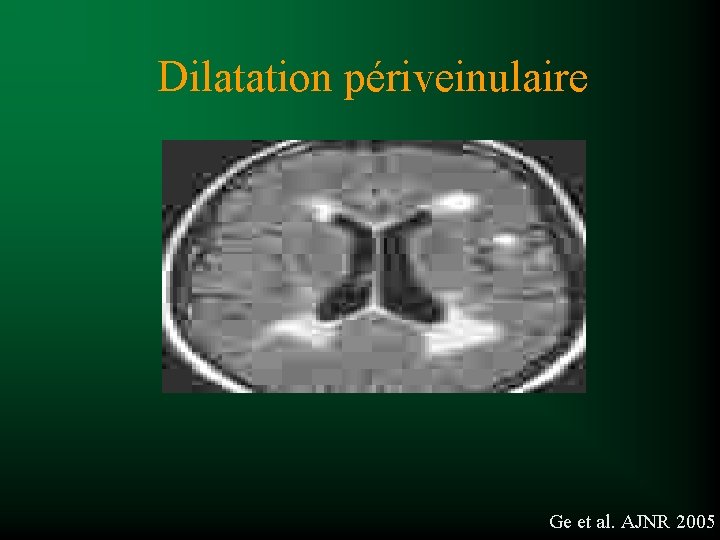

Dilatation périveinulaire Ge et al. AJNR 2005

Femme 27 ans. Déficit fluctuent Gche. « SEP » . Troubles conscience

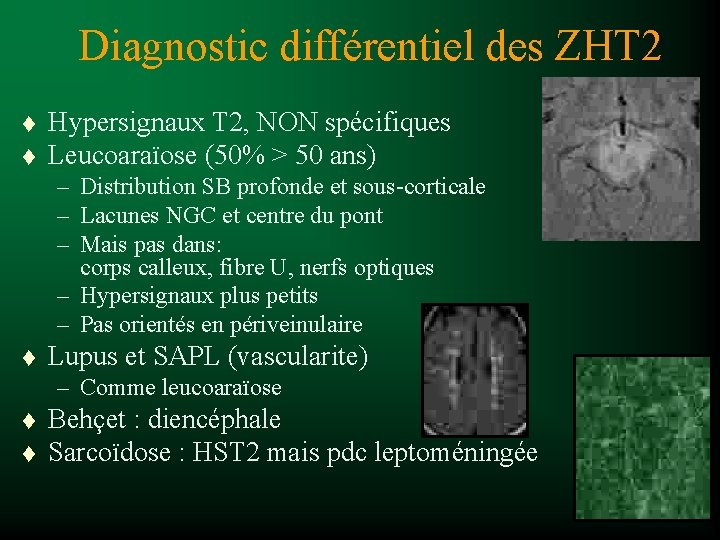

Diagnostic différentiel des ZHT 2 t t Hypersignaux T 2, NON spécifiques Leucoaraïose (50% > 50 ans) – Distribution SB profonde et sous-corticale – Lacunes NGC et centre du pont – Mais pas dans: corps calleux, fibre U, nerfs optiques – Hypersignaux plus petits – Pas orientés en périveinulaire t Lupus et SAPL (vascularite) – Comme leucoaraïose t t Behçet : diencéphale Sarcoïdose : HST 2 mais pdc leptoméningée

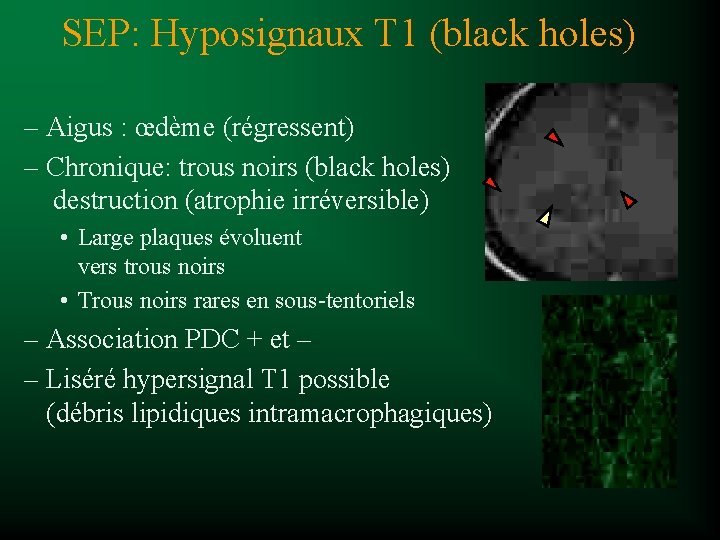

SEP: Hyposignaux T 1 (black holes) – Aigus : œdème (régressent) – Chronique: trous noirs (black holes) destruction (atrophie irréversible) • Large plaques évoluent vers trous noirs • Trous noirs rares en sous-tentoriels – Association PDC + et – – Liséré hypersignal T 1 possible (débris lipidiques intramacrophagiques)

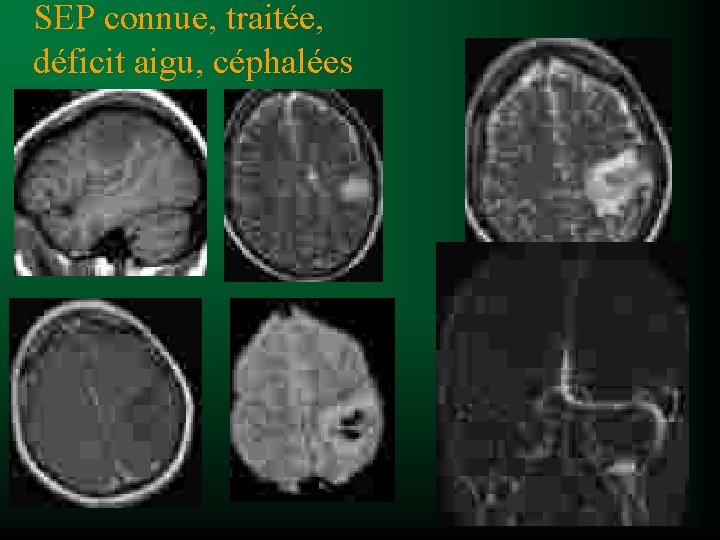

SEP connue, traitée, déficit aigu, céphalées

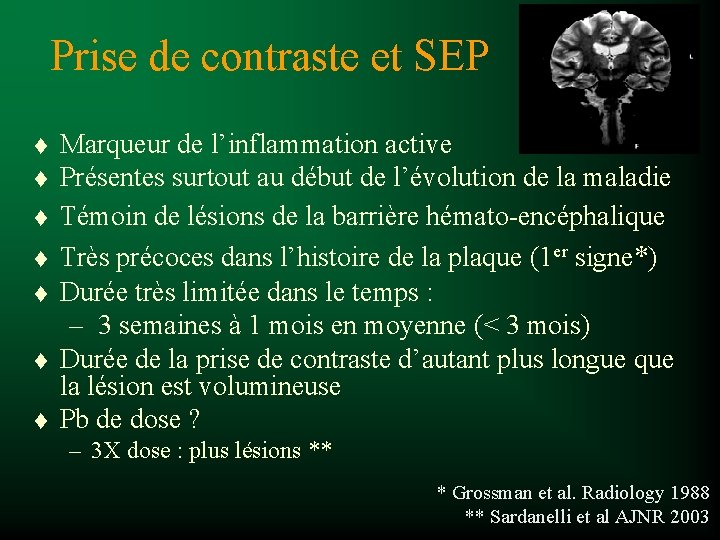

Prise de contraste et SEP t t t t Marqueur de l’inflammation active Présentes surtout au début de l’évolution de la maladie Témoin de lésions de la barrière hémato-encéphalique Très précoces dans l’histoire de la plaque (1 er signe*) Durée très limitée dans le temps : – 3 semaines à 1 mois en moyenne (< 3 mois) Durée de la prise de contraste d’autant plus longue que la lésion est volumineuse Pb de dose ? – 3 X dose : plus lésions ** * Grossman et al. Radiology 1988 ** Sardanelli et al AJNR 2003

Type de prise de contraste t t Nodulaire (2/3) Annulaire (25%) En C (anneau ouvert) (10%) Atteinte splenium +++

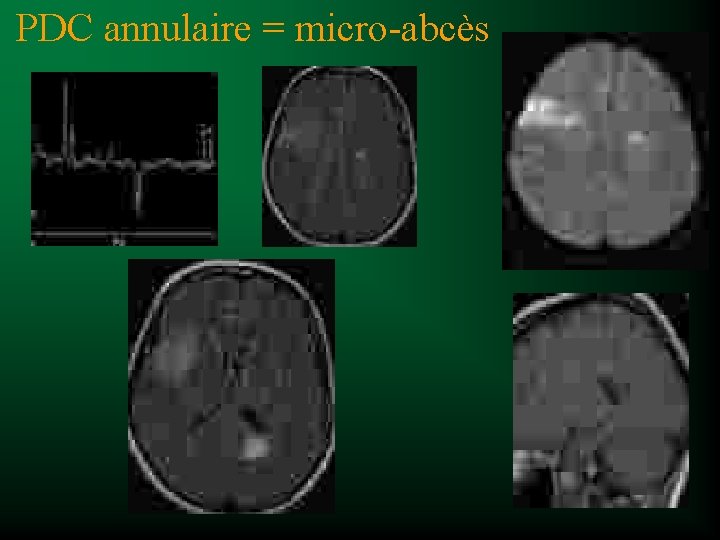

PDC annulaire = micro-abcès

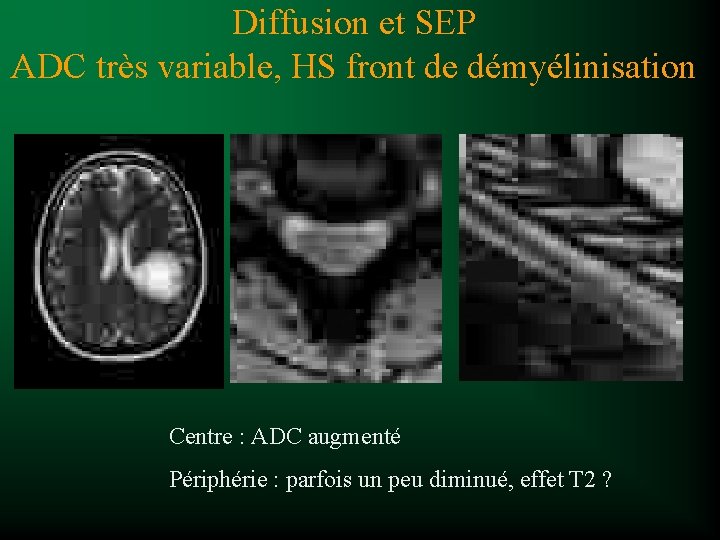

Diffusion et SEP ADC très variable, HS front de démyélinisation Centre : ADC augmenté Périphérie : parfois un peu diminué, effet T 2 ?

Vasculaire ou SEP Vasculaire: ADC diminué dans la SG

Diffusion, effet T 2, HTA

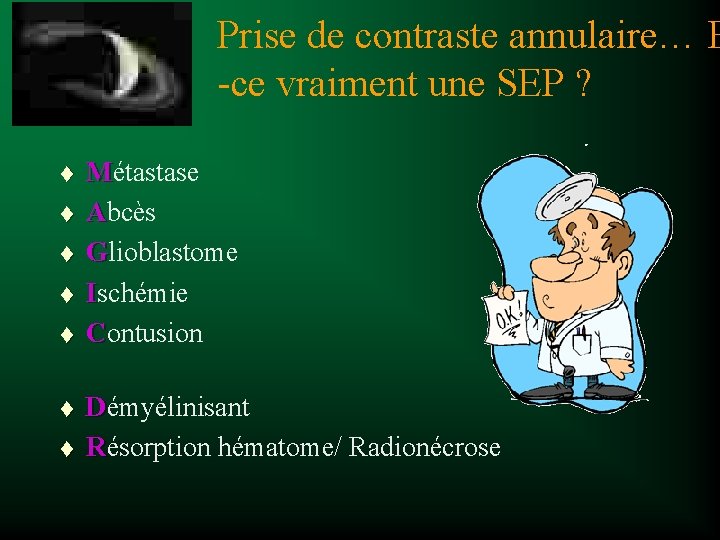

Prise de contraste annulaire… E -ce vraiment une SEP ? t t t t Métastase Abcès Glioblastome Ischémie Contusion Démyélinisant Résorption hématome/ Radionécrose

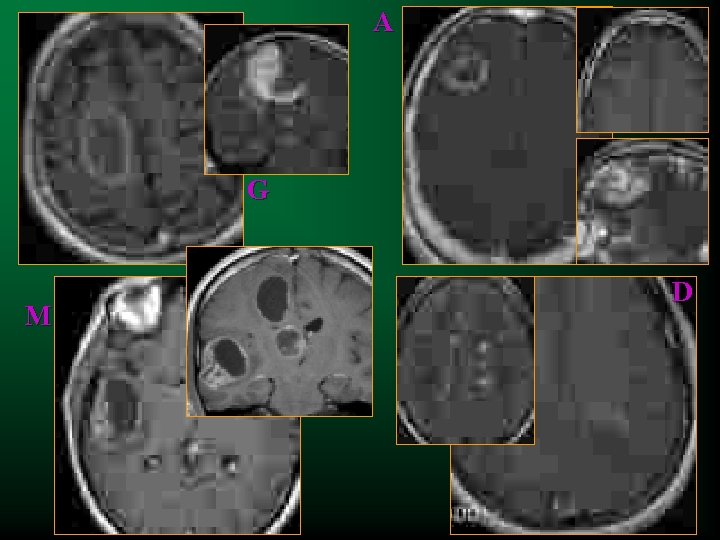

A G M D

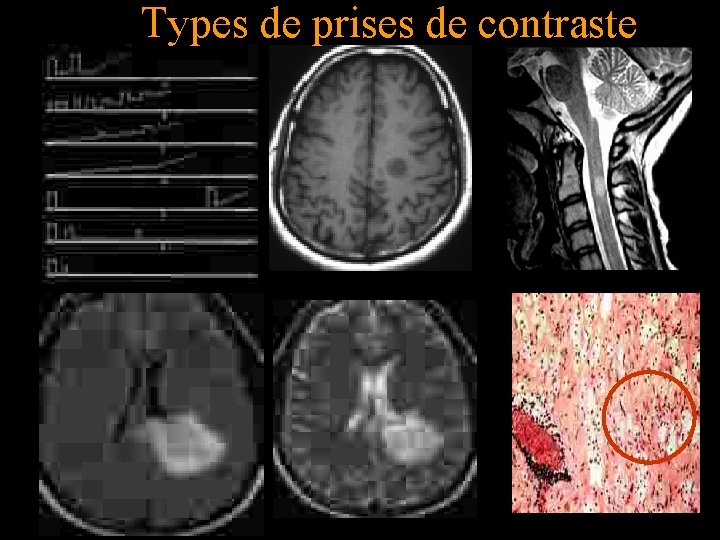

Types de prises de contraste

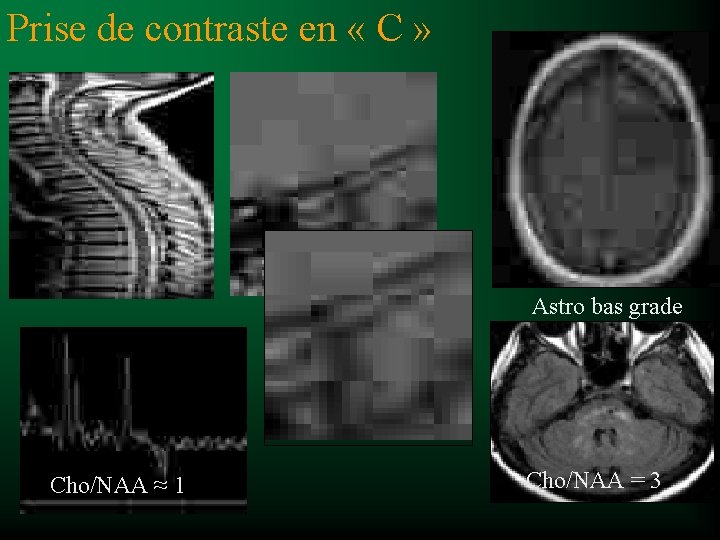

Prise de contraste en « C » Astro bas grade Cho/NAA ≈ 1 Cho/NAA = 3

Forme « pseudo-tumorale »

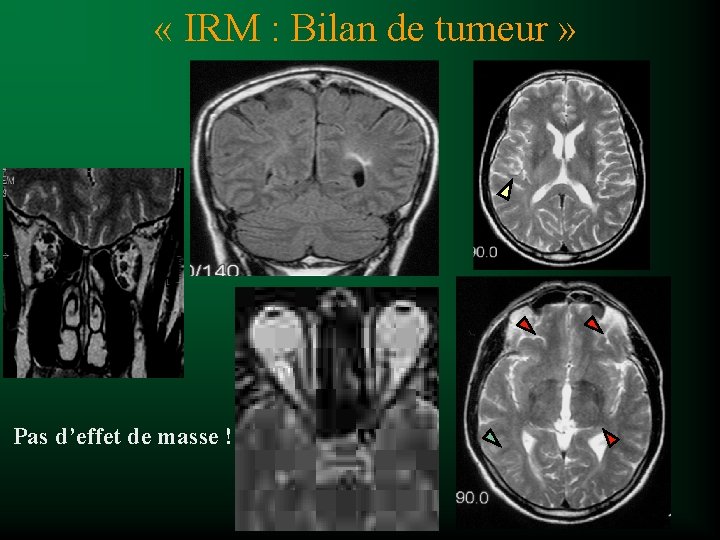

« IRM : Bilan de tumeur » Pas d’effet de masse !

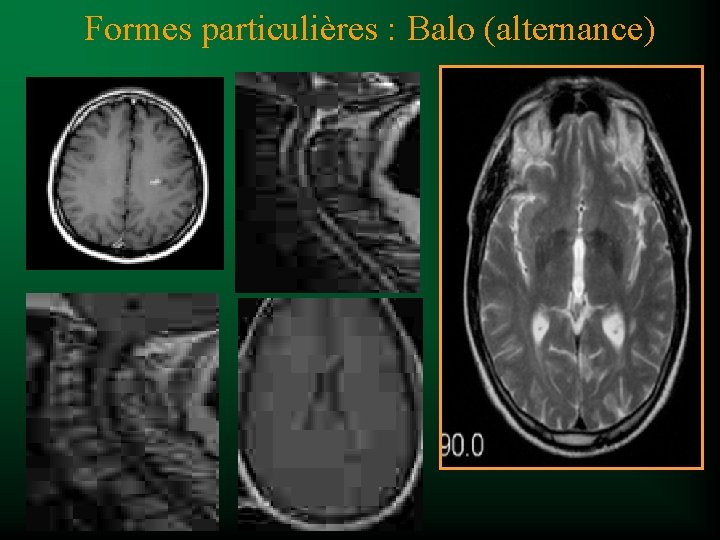

Formes particulières : Balo (alternance)

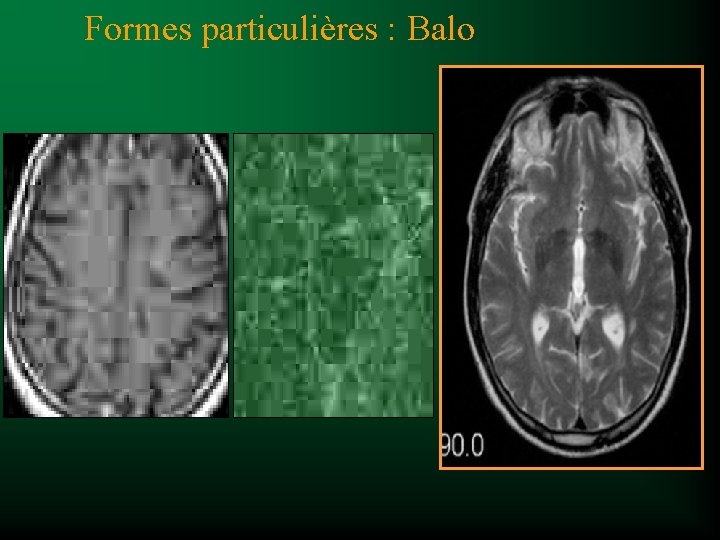

Formes particulières : Balo

Formes particulières : Marburg t t t Forme aigue, fulminante Mort/ handicap qq mois Grandes plaques coalescentes

… 1 mois après Biopsie: Glioblastome 1 mois avant…

ADEM pseudo tumorale

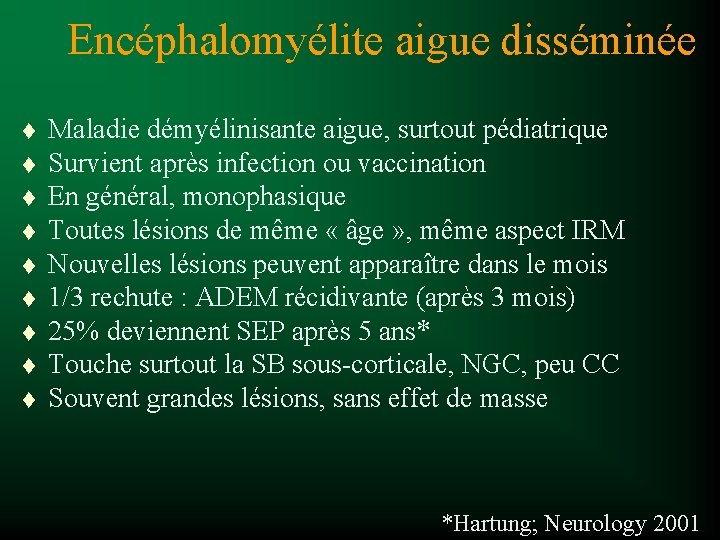

Encéphalomyélite aigue disséminée t t t t t Maladie démyélinisante aigue, surtout pédiatrique Survient après infection ou vaccination En général, monophasique Toutes lésions de même « âge » , même aspect IRM Nouvelles lésions peuvent apparaître dans le mois 1/3 rechute : ADEM récidivante (après 3 mois) 25% deviennent SEP après 5 ans* Touche surtout la SB sous-corticale, NGC, peu CC Souvent grandes lésions, sans effet de masse *Hartung; Neurology 2001

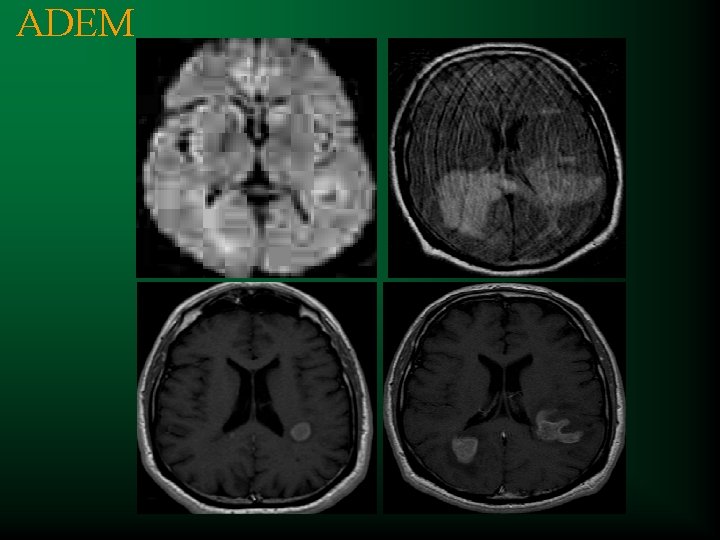

ADEM

Démyélinisation et diffusion LEMP

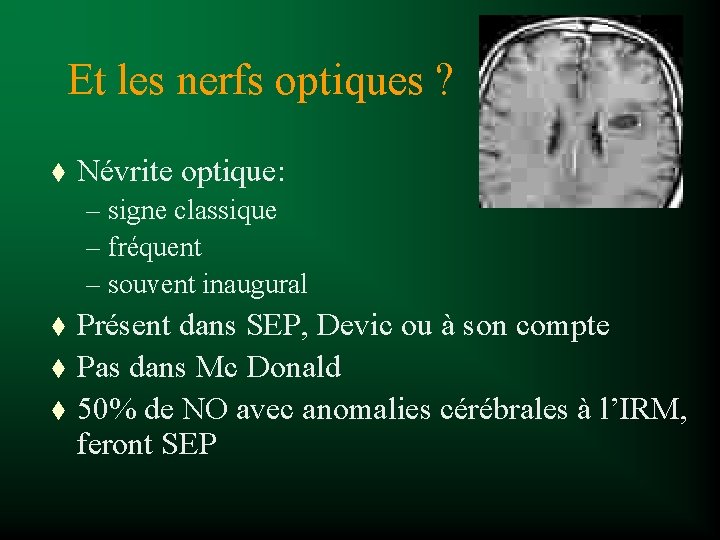

Et les nerfs optiques ? t Névrite optique: – signe classique – fréquent – souvent inaugural t t t Présent dans SEP, Devic ou à son compte Pas dans Mc Donald 50% de NO avec anomalies cérébrales à l’IRM, feront SEP

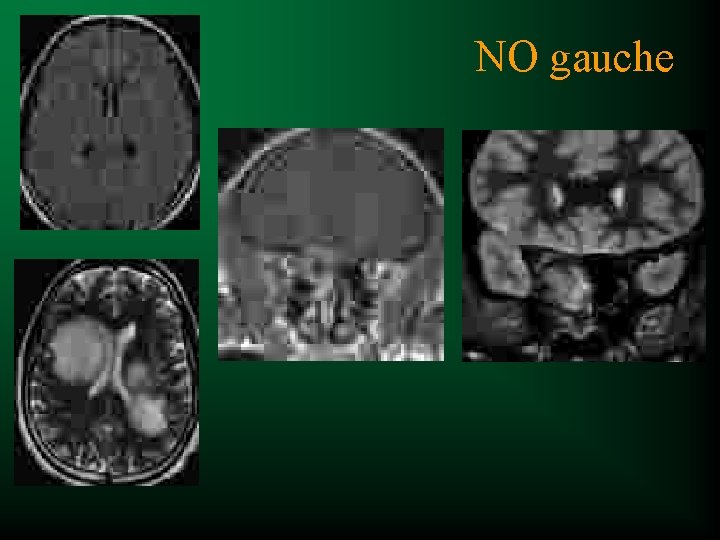

NO gauche

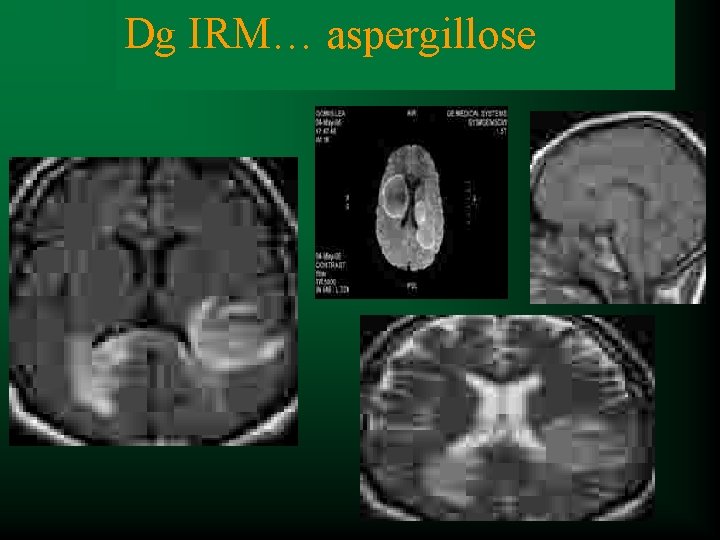

Dg IRM… aspergillose Dg clinique NO …

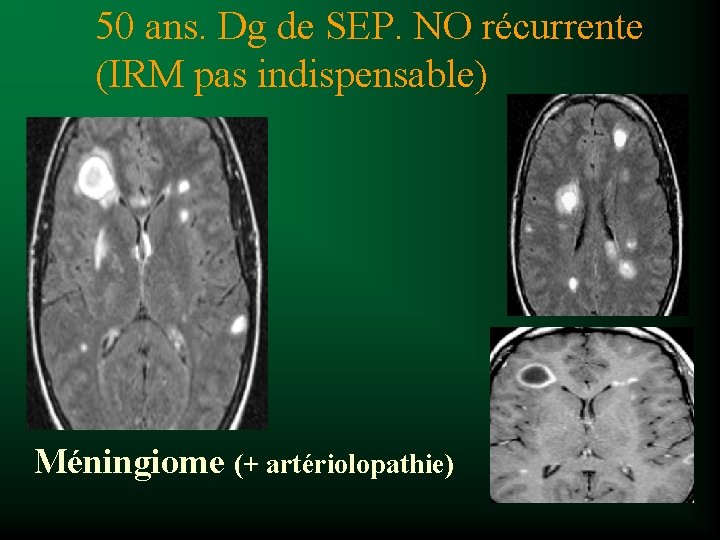

50 ans. Dg de SEP. NO récurrente (IRM pas indispensable) Méningiome (+ artériolopathie)

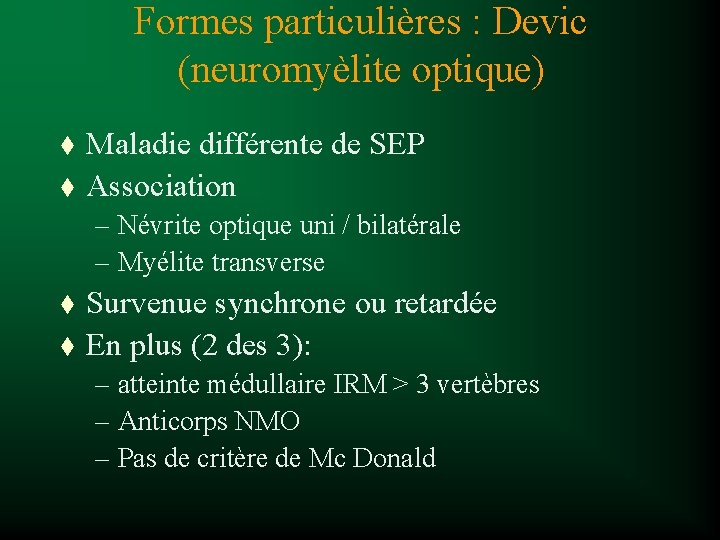

Formes particulières : Devic (neuromyèlite optique) t t Maladie différente de SEP Association – Névrite optique uni / bilatérale – Myélite transverse t t Survenue synchrone ou retardée En plus (2 des 3): – atteinte médullaire IRM > 3 vertèbres – Anticorps NMO – Pas de critère de Mc Donald

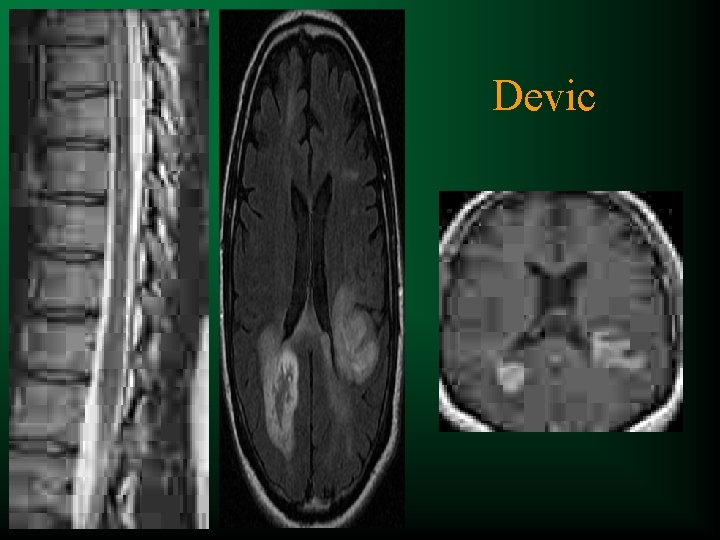

Devic

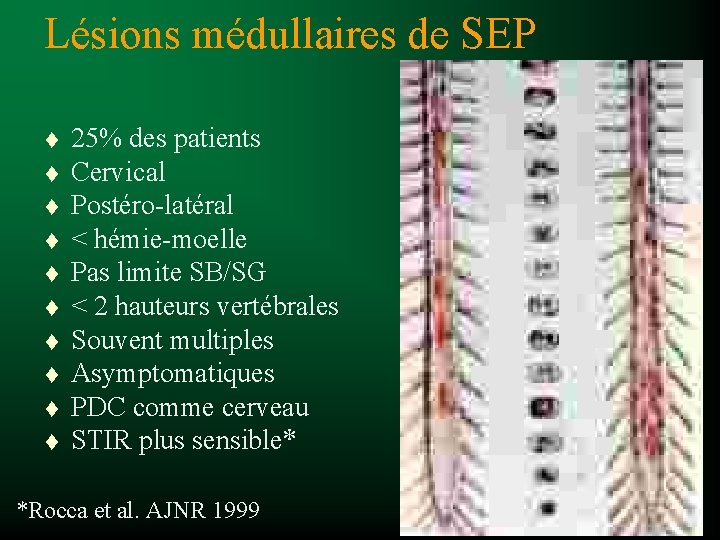

Lésions médullaires de SEP t t t t t 25% des patients Cervical Postéro-latéral < hémie-moelle Pas limite SB/SG < 2 hauteurs vertébrales Souvent multiples Asymptomatiques PDC comme cerveau STIR plus sensible* *Rocca et al. AJNR 1999

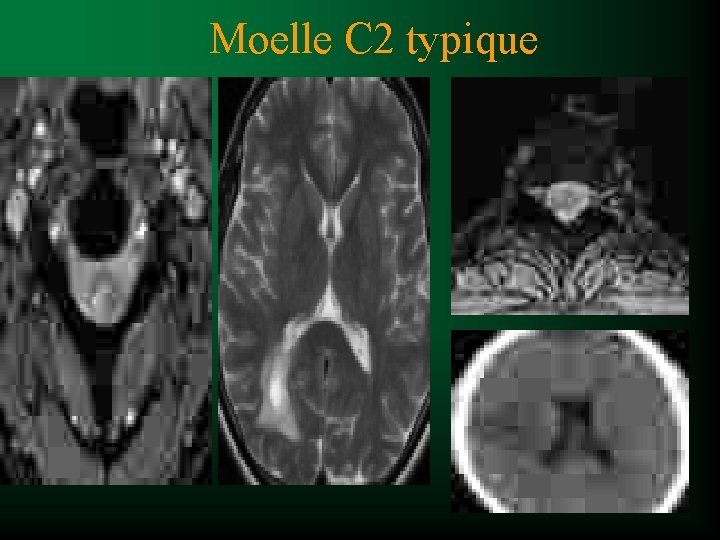

Moelle C 2 typique

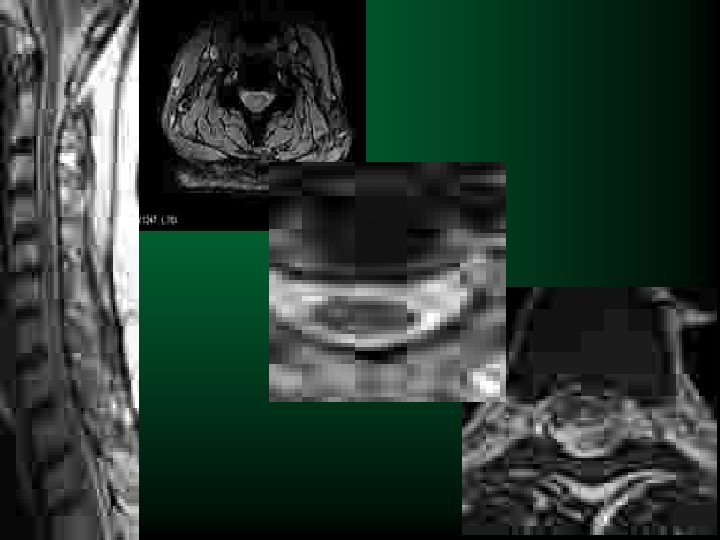

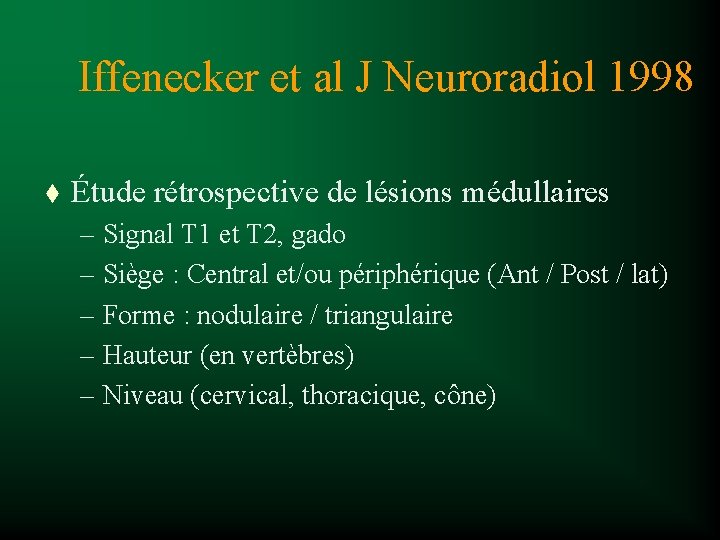

Iffenecker et al J Neuroradiol 1998 t Étude rétrospective de lésions médullaires – Signal T 1 et T 2, gado – Siège : Central et/ou périphérique (Ant / Post / lat) – Forme : nodulaire / triangulaire – Hauteur (en vertèbres) – Niveau (cervical, thoracique, cône)

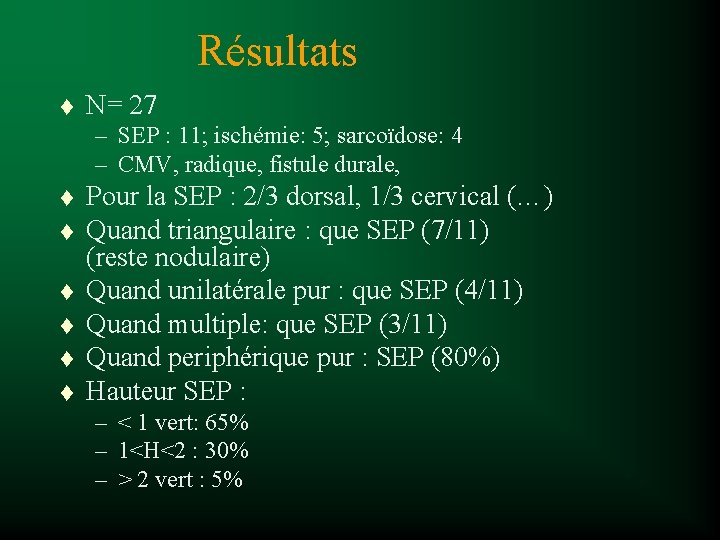

Résultats t N= 27 – SEP : 11; ischémie: 5; sarcoïdose: 4 – CMV, radique, fistule durale, t t t Pour la SEP : 2/3 dorsal, 1/3 cervical (…) Quand triangulaire : que SEP (7/11) (reste nodulaire) Quand unilatérale pur : que SEP (4/11) Quand multiple: que SEP (3/11) Quand periphérique pur : SEP (80%) Hauteur SEP : – < 1 vert: 65% – 1<H<2 : 30% – > 2 vert : 5%

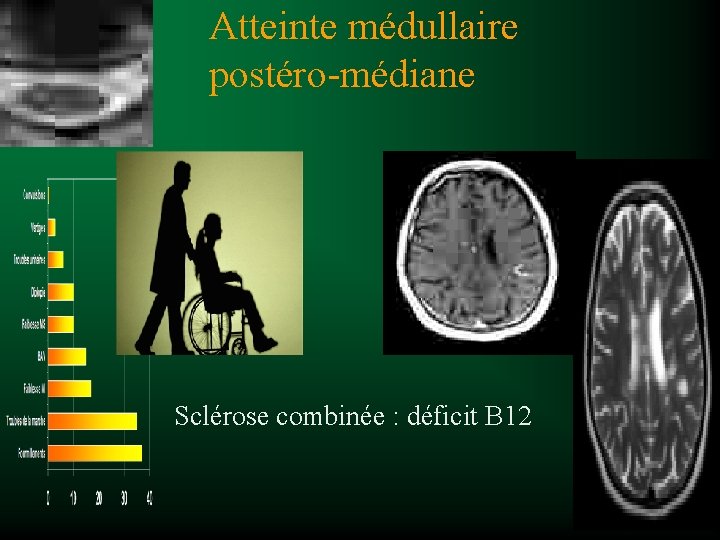

Atteinte médullaire postéro-médiane Sclérose combinée : déficit B 12

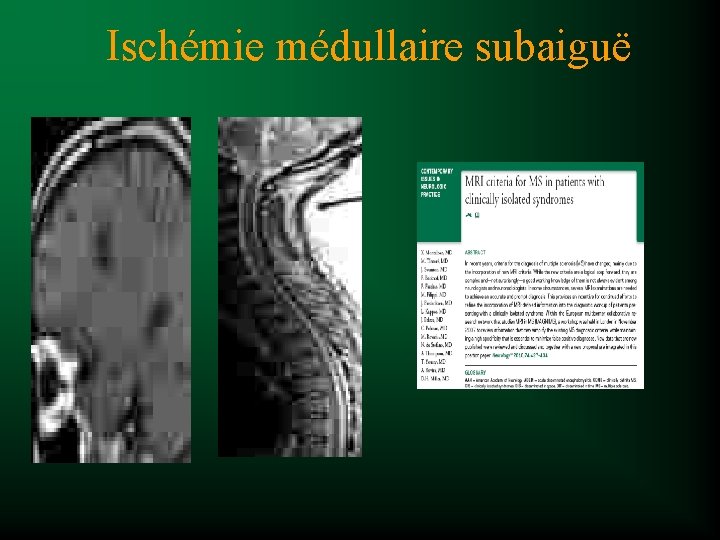

Ischémie médullaire subaiguë

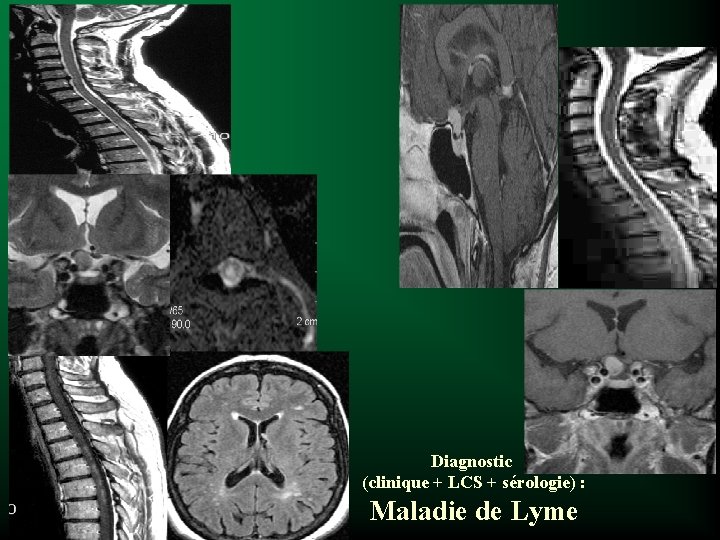

Diagnostic (clinique + LCS + sérologie) : Maladie de Lyme

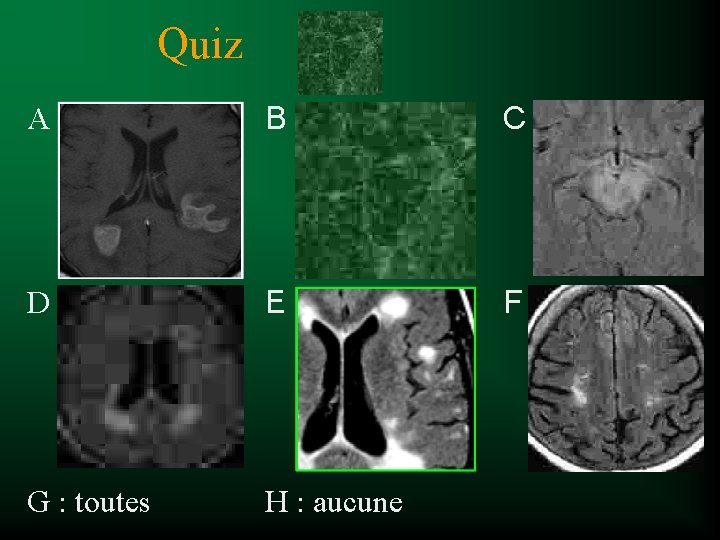

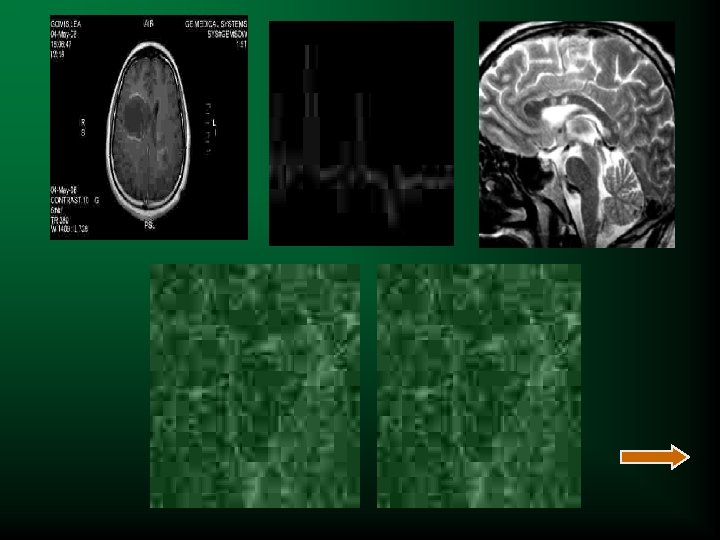

Quiz A B C D E F G : toutes H : aucune

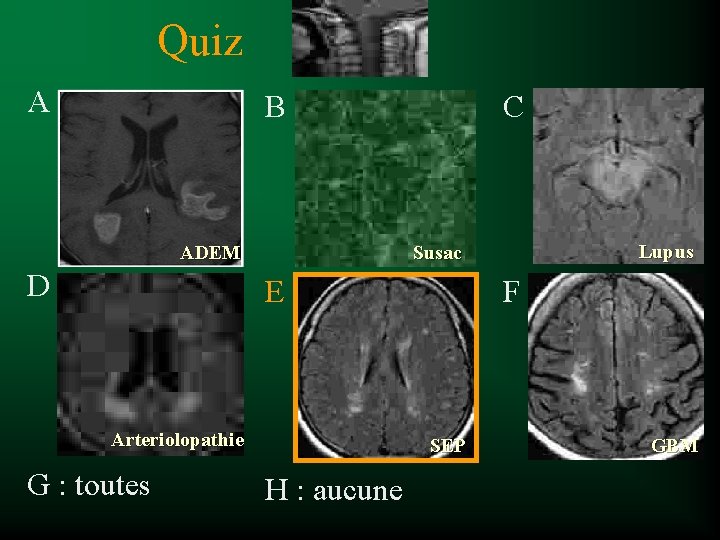

Quiz A B ADEM D C E Arteriolopathie G : toutes Lupus Susac F SEP H : aucune GBM
