TZ 20 – vytápění Předávací stanice Doc. Ing. Karel Kabele, CSc. ČVUT V PRAZE Fakulta stavební Katedra TZB
Dálkové vytápění n Zdroj tepla n n n výtopna, teplárna elektrárna, spalovna odpadní teplo technologie Distribuční soustava Předávací stanice Otopná soustava Zdroj tepla Distribuční soustava Předávací stanice Otopná soustava ČVUT v Praze - Fakulta stavební - Katedra technických zařízení budov
Distribuční soustava n Uložení potrubí n n kanály bezkanálové Kolektory povrchové a) b) d) budov ČVUT v Praze - Fakulta stavební - Katedra c)technických zařízení
Výměníky tepla n Trubkové n n n Deskové n n n U -trubky Stavebnicové šroubované Pájené Vlásečnicové ČVUT v Praze - Fakulta stavební - Katedra technických zařízení budov
Předávací stanice n Tlakově závislé, voda-voda Otopná soustava Směšovací ejektor Rozdělovač Sběrač ČVUT v Praze - Fakulta stavební - Katedra technických zařízení budov
Předávací stanice n Tlakově nezávislé voda-voda Rozdělovač sekundéru Sekundární síť Výměník tepla Pojistné a zabezpečovací zařízení ČVUT v Praze - Fakulta stavební - Katedra technických zařízení budov

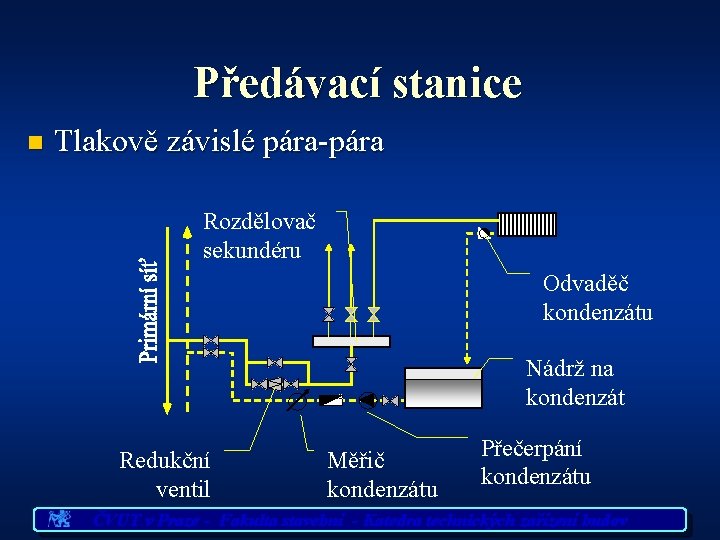

Předávací stanice n Tlakově závislé pára-pára Rozdělovač sekundéru Odvaděč kondenzátu Nádrž na kondenzát Redukční ventil Měřič kondenzátu Přečerpání kondenzátu ČVUT v Praze - Fakulta stavební - Katedra technických zařízení budov
Příklad zapojení předávací stanice ČVUT v Praze - Fakulta stavební - Katedra technických zařízení budov
Příklad předávací stanice ČVUT v Praze - Fakulta stavební - Katedra technických zařízení budov
