Tvorba rozhodnutí v GIS Viac kritériové rozhodnutie a booleansky postup Mgr. Gabriel Petříček 2010/2011
Viac kritériové rozhodnutie l Postup združovania informácií z viacerých kritérií k vytvoreniu jednotného indexu rozhodnutia l Faktory (Factors) l l Kritérium, ktoré zväčšuje alebo zmenšuje vhodnosť Obmedzenia (Constraint) l Limity faktorov
Výsledok dnešného cvičenia l Príkladom tohto cvičenia bude nájsť vhodnú lokalitu novej výstavby v okolí mesta Westborough, Massachusetts, USA. l Použijeme 2 obmedzenia a 6 kritérií (4 stavebné, 2 enviromentalistické) na vyhľadávanie vhodnej lokality.
l Obmedzenia 1. Zákaz stavať 50 metrov od otvorených vodných plôch, riek a mokradí 2. Zákaz stavať už v existujúcej zástavbe mesta (povolené stavať na orných pôdach, poľnohospodárskej ploche, lesoch a na nerozvinutých plochách)

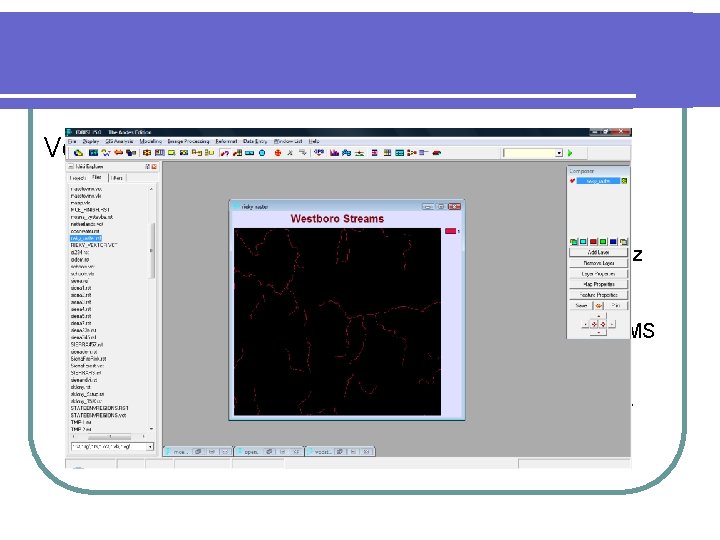

Vodné plochy = otvorené vodné plochy, rieky a mokrade. 1. 2. 3. Otvorené vodné plochy (Open Water) = extrahovaním z rastrovej vrstvy MCELANDUSE pomocou modulu RECLASS (GIS Analysis->Database Query->Reclass) Riečna sieť (Streams) = vektorový súbor MCESTREAMS previesť na raster (INITIAL vzor MCELANDUSE; RASTERVECTOR) Mokrade (Wetlands) = MCEWETLAND, rozbaliť archív MCESUPPLEMENTAL. zip
4. Spojenie vrstiev do jednej pomocou IMAGECALCULATOR (Modeling->Model Deployment Tools ->Image Calculator) použitím logického operátora OR 5. Vytvoriť BUFFER 50 metrov okolo vodných plôch (GIS Analysis->Distance Operators>Buffer)
l Extrahovanie lokalít možnej výstavby z MCELANDUSE l Pomocou modulu RECLASS sa zvolia kategórie 1 -4 ako vhodné na výstavbu (1), ostatné sú nevhodné
l Faktory: 1. 2. 3. 4. 5. 6. Využitie Zeme MCELANDUSE (máme) Vzdialenosť od ciest Vzdialenosť od mestského centra Sklon reliéfu Aby sa predišlo znečisteniu vodných plôch (máme) Aby sa stavalo v blízkosti existujúcej zástavby
1. Vzdialenosti od ciest (modul DISTANCE) 1. 2. 3. Vytvoriť prázdny raster Previesť vektor MCEROADS na raster pomocou RASTERVECTOR Pomocou modulu DISTANCE (GIS Analysis>Distance Operators->Distance) sa vytvorí rastrová vrstva vzdialenosti od ciest
2. Vzdialenosť od mestského centra (modul COST) 1. 2. 3. 4. Dva rastre: cesty a MCECENTER RECLASS cesty, kde cesty=1 a „necesty“=3 COST (GIS Analysis->Distance Operators->Cost) sa zvolí metóda cost grow Zdrojový raster je MCECENTER a friction image reklasifikované cesty a pomenuje sa výstup
3. Tvorba sklonov 1. 2. 3. Použije sa výškový model MCEELEV SLOPE (GIS Analysis->Surface Analysis>Topographic Variables->Slope) Vstup je výškový model a ponechajú sa hodnoty sklonov v stupňoch (degrees)
4. Vzdialenosť od zastavaných oblastí 1. 2. Reklasifikuje sa LANDUSE tak, aby do kategórie 1 patrili zastavané oblasti a do kategórie 0 ostatné (1 -4 a 13). Pomocou modulu DISTANCE sa vypočítajú vzdialenosti od zastavaných oblastí.

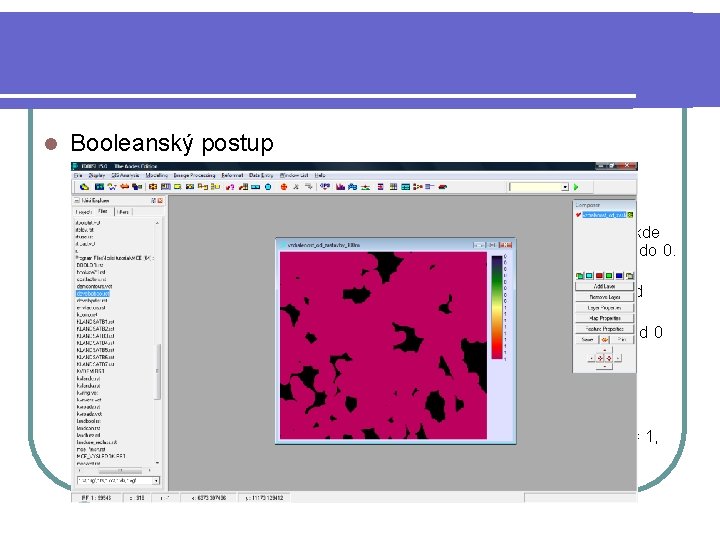

l Booleanský postup l Rastrová vrstva má dve kategórie 1 a 0 l Zmena tried faktorov: l l l Vytvoriť boolean image z MCELANDUSE, kde 1 budú len územia, kde je najvýhodnejšie stavať (lesy a nerozvinuté plochy), ostatné patria do 0. triedy Vytvoriť boolean image vzdialenosti od ciest, kde do 400 m = 1, nad 400 m = 0 Vytvoriť boolean image vzdialenosti od centra do 400 grid cell 1 nad 0 (t. j. 10 minút = 400 grid cell) Vytvoriť boolean image sklonov, kde do 1 triedy patria sklony < 9 stupňov Vytvoriť boolean image buffera 100 metrov od vodných tokov Vytvoriť boolean image vzdialenosti od zastavaných oblasti. >300 = 1, <300 = 0
l Pomocou IMAGE CALCULATOR s využitím logického operátora AND alebo modulu MCE vznikne výsledný image, ktorý reprezentuje územia, kde je možná výstavba nových budov (použijú sa 2 obmedzenia a 6 kritérií)
ĎAKUJEM ZA POZORNOSŤ
