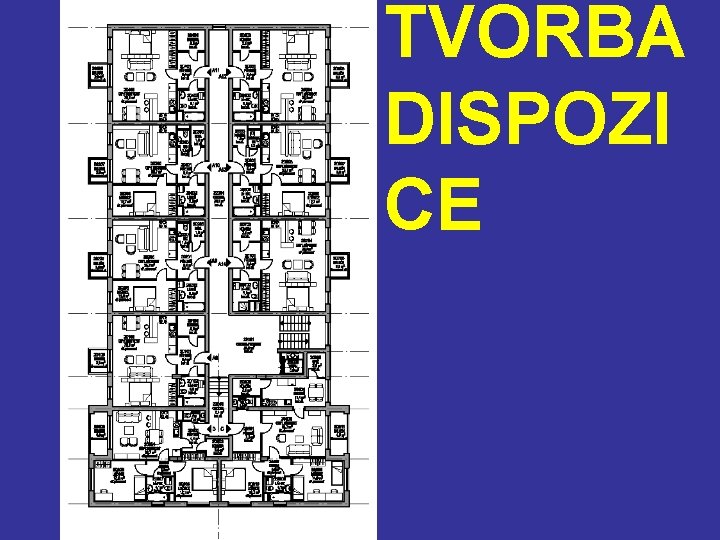

TVORBA DISPOZI CE DISPOZICE USPODN ROZVRH MSTNOST PROVOZ
TVORBA DISPOZI CE
DISPOZICE: § USPOŘÁDÁNÍ, ROZVRH MÍSTNOSTÍ, PROVOZŮ A PROSTOR § LOGICKÁ VAZBA FUNKCÍ § PROSTOROVÁ PROVÁZANOST SOUVISÍ SE: § § § STAVEM A KULTUROU SPOLEČNOSTI TECHNICKÝMI A TECHNOLOGICKÝMI MOŽNOSTMI NÁROKY NA UŽÍVÁNÍ ODVÍJÍ SE OD: § § POŽADAVKŮ ZADAVATELE MOŽNOSTÍ A CHARAKTERU MÍSTA STAVBY ZÁVAZNÝCH UKAZATELŮ (PŘEDPISY, NORMY, VYHLÁŠKY. . . ) ARCHITEKTONICKÉHO KONCEPTU
VÝSLEDNÁ DISPOZICE = NAPLNĚNÍ STAVEBNÍHO PROGRAMU ZADAVATELE V SOULADU SE ZÁVAZNÝMI PŘEDPISY A ARCHITEKTONICKÝM KONCEPTEM NUTNÁ ANALÝZA STAVEBNÍHO PROGRAMU: • DEFINOVÁNÍ FUNKČNÍCH CELKŮ (= SOUBOR PROVOZŮ, SCHOPNÝ FUNKCI) KOMPLETNĚ PLNIT DANOU • ROZBOR VZTAHŮ A PROVOZNÍCH VAZEB A Z TOHO PLYNOUCÍ DEFINICE PROVOZNÍCH OKRUHŮ (= SOUBOR PROSTOR, POTŘEBNÝCH PROVOZ STAVBY) DÍLČÍ • VÝČET NÁROKŮ (POŽADAVKY ZADAVATELE I PŘEDPISŮ) – ORIENTACE KE SVĚTOVÝM STRANÁM, NAPOJ. NA TECH. INFRASTRUKTURU – NÁROKY NA DENNÍ OSVĚTLENÍ ČI VĚTRÁNÍ (VNITŘNÍ PROSTŘEDÍ STAVBY) – NÁROKY NA SVĚTLOU VÝŠKU MÍSTNOSTI, PROFIL
FUNKČNÍ CELEK A PROVOZNÍ OKRUH (FUNKČNÍ CELEK MŮŽE BÝT TVOŘEN NĚKOLIKA PROVOZNÍMI OKRUHY) PŘÍKLAD: DIVADLO OKRUH DIVÁKŮ, NÁVŠTĚVNÍKŮ DIVADELNÍ SÁL OKRUH HERCŮ A PROVOZNÍ ZÁZEMÍ
ROZBOR VZTAHŮ DIAGRAM VZTAHŮ PŘÍKLAD: VÝSTAVNÍ PAVILON MÍSTNOST: ZÁDVEŘÍ PLOCHA cca (m 2): VSTUPNÍ HALA POKLADNA ŠATNA NÁVŠTĚVNÍKŮ PRODEJNA KNIH A SUVENÝRŮ WC NÁVŠTĚVNÍKŮ VÝSTAVNÍ HALA 6 30 4 15 45 8 180 WC A SPRCHA PERSONÁLU 4 ŠATNA PERSONÁLU 4 PROVOZNÍ KANCELÁŘ ÚKLID 15 2 SKLAD VÝSTAV. MOBILIÁŘE 20 SKLAD PRODEJNY 12 DŮLEŽITÉ PROPOJENÍ MOŽNÉ PROPOJENÍ
PROVOZNÍ OKRUHY OKRUH NÁVŠTĚVNÍKŮ VÝSTAVNÍ SÁL OKRUH PERSONÁLU A PROVOZNÍ ZÁZEMÍ
PROVOZNÍ SCHEMA PROVOZNÍ KANCELÁŘ (BUBLINOVÉ SCHEMA) SKLAD PRODEJNY VSTUP PRODEJNA KNIH ZÁDVEŘ Í SAMOSTATNÝ VSTUP? VSTUP. HALA 24°C VÝSTAVNÍ HALA sv. v. min. 5 m POKLADN A ŠATNA PERSONÁL SKLAD VÝSTAV. MOBILIÁŘ E ŠATNA NÁVŠTĚVNÍ KŮ WC A SPRCHA PERSONÁL WC NÁVŠTĚVNÍ KŮ ÚKLID NÁVOZ EXPONÁTŮ STROJOVNA VZT? TECH. MÍSTNOST? (VYTÁPĚNÍ, TUV, . . . )
DISPOZIČNÍ SCHEMA • OBVYKLE V MĚŘÍTKU CCA 1: 200 ČI MENŠÍM • JE TO POUZE SOUČÁST ANALÝZY ZAKÁZKY • JEDEN Z PODKLADŮ PRO TVORBU KONCEPTU
PROVOZNÍ LINKA PROVOZNÍ PRUH ZÁDVEŘÍ PRODEJNA VSTUPNÍ HALA POKLAD NA VÝSTAVNÍ HALA ŠATNA URČUJE VAZBY MÍSTNOSTÍ ČI PROVOZŮ CHARAKTERIZUJE FREKVENCI PROVOZU
TVORBA KONCEPTU, SKICOVÁNÍ, . . .
KONFRONTACE ANALÝZY S KONCEPTEM, TVORBA DISPOZICE. . .
VÝSLEDNÁ DISPOZICE
POROVNÁNÍ DISPOZICE Z PŘÍPRAVNÉ FÁZE S KONEČNOU STUDIÍ

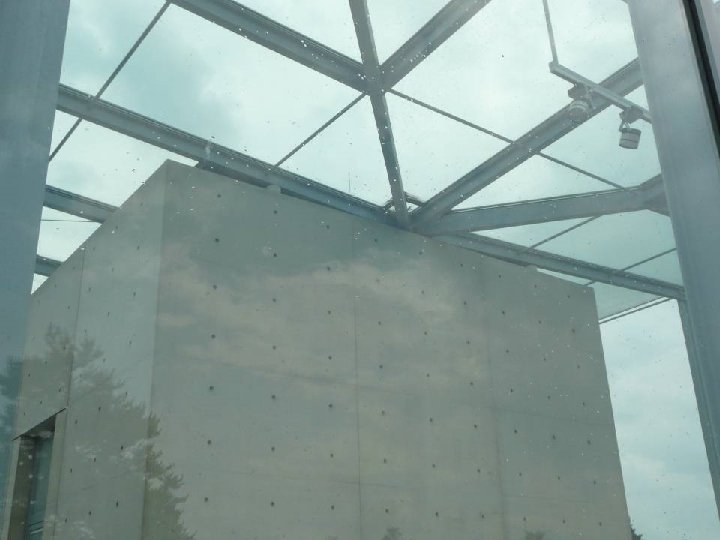

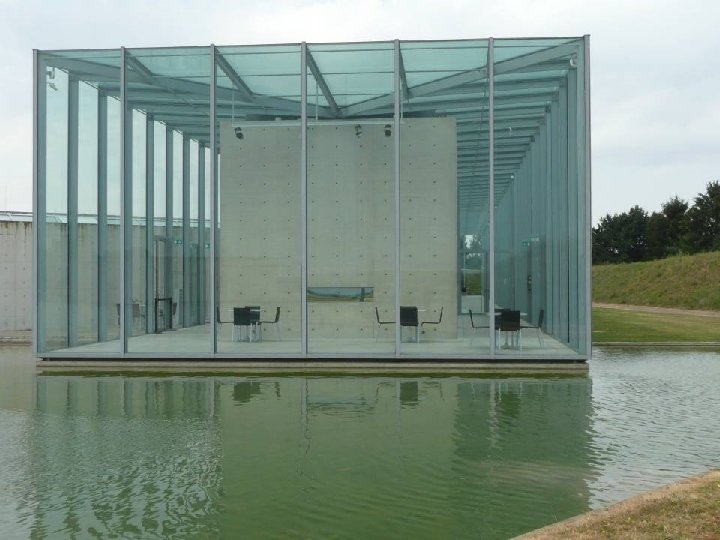

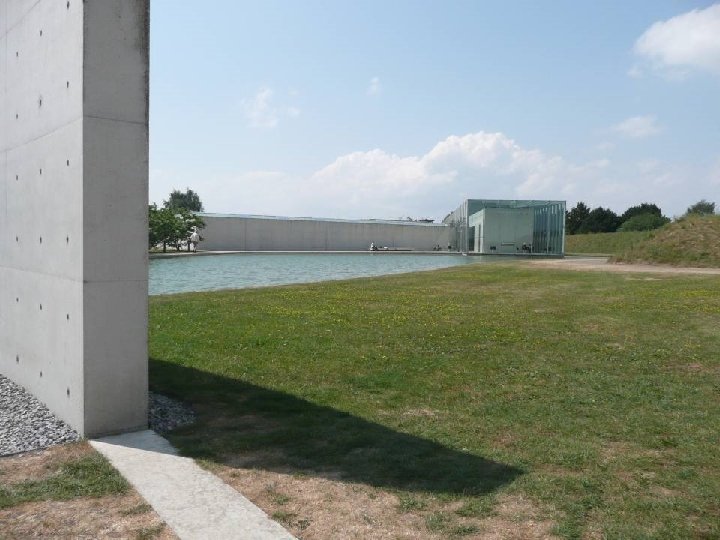

RAKETOVÁ ZÁKLADNA HOMBROICH LANGEN FOUNDATION (TADAO ANDO)

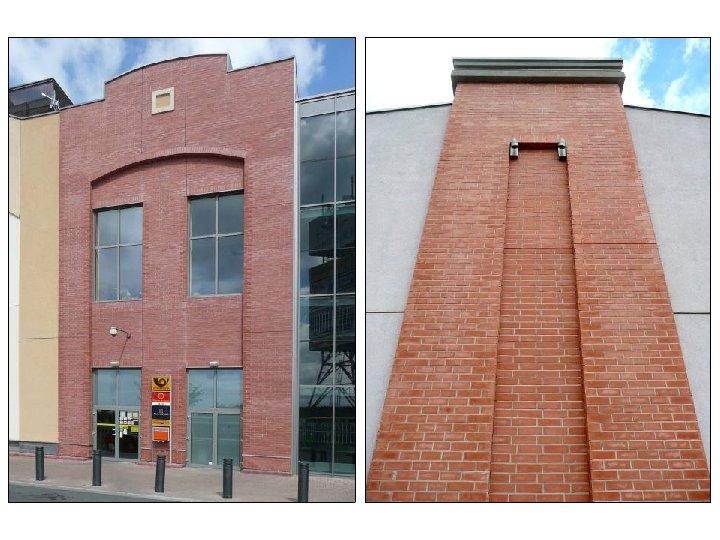

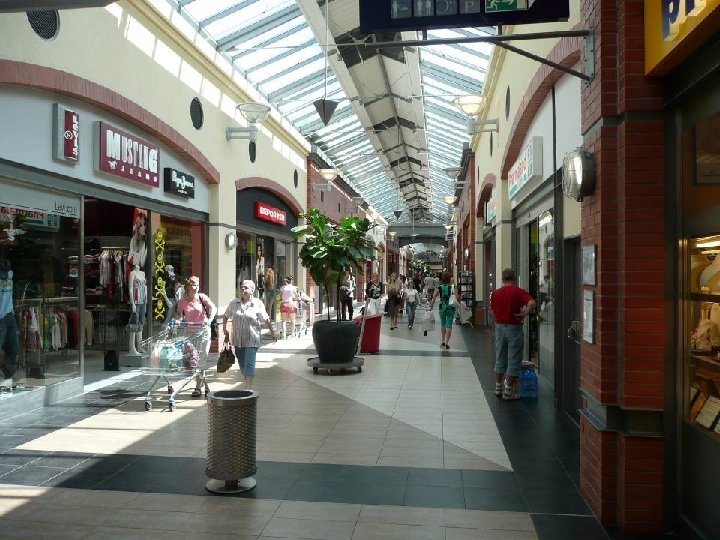

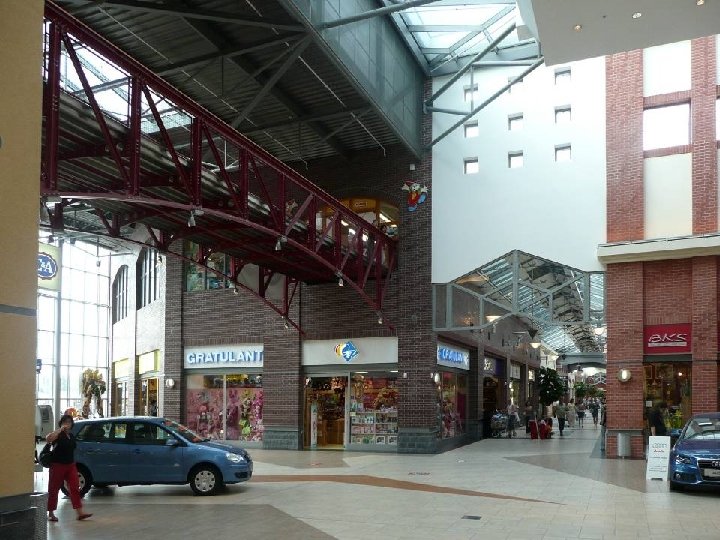

LOGIKA DISPOZIC NÁKUPNÍCH CENTER SE NEODVÍJÍ OD JEDNODUCHÉ PROVOZNÍ LINKY. . . CENTRUM OLYMPIA PLZEŇ

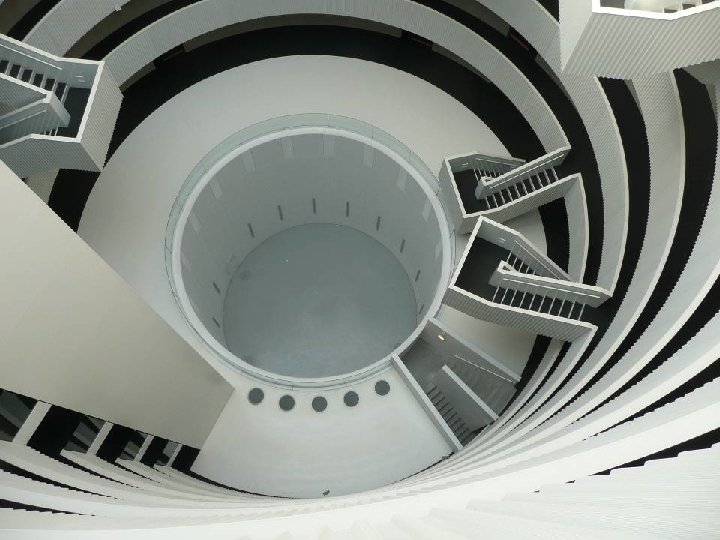

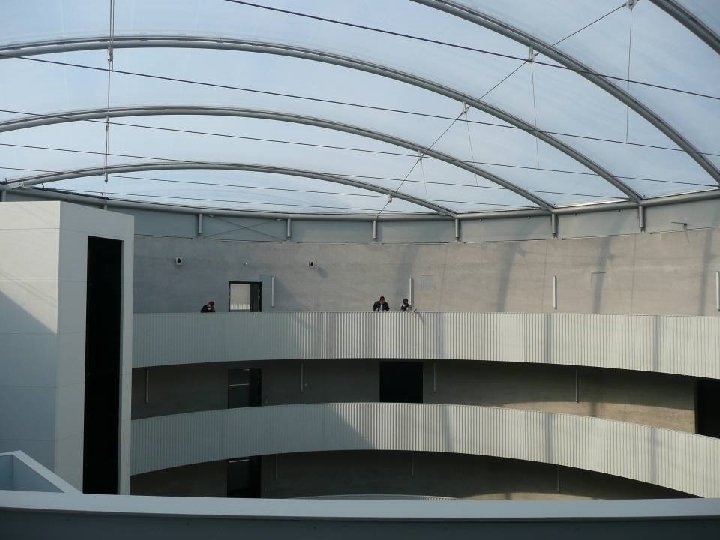

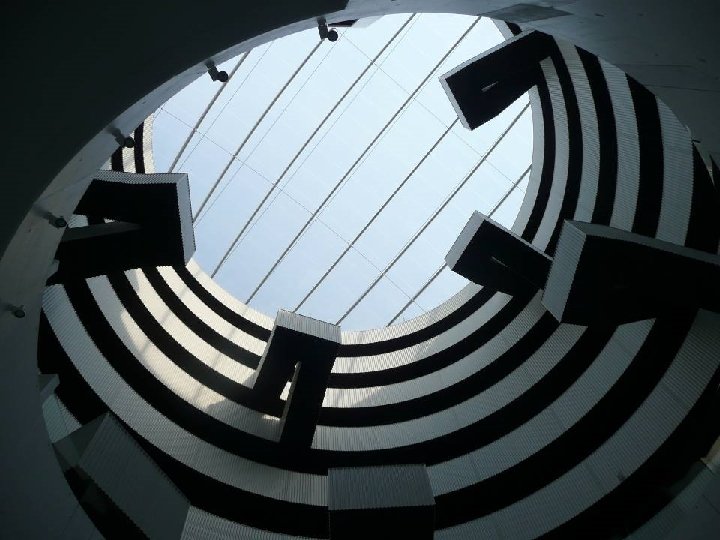

NE VŽDY SE MŮŽE DISPOZICE ODVÍJET OD IDEÁLNÍCH VAZEB. . . Frøsilos – GEMINI RESIDENCE, DÁNSKO, KODAŇ (MVRDV, 2005)
www. mvrdv. nl www. archiweb. cz
