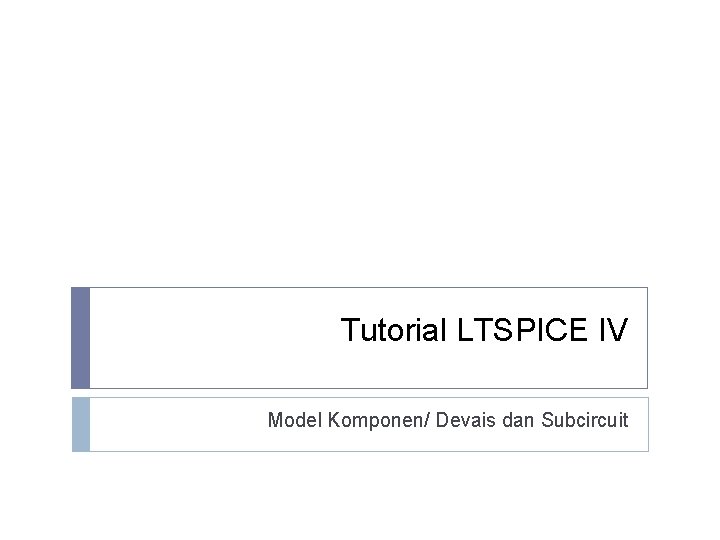

Tutorial LTSPICE IV Model Komponen Devais dan Subcircuit
Tutorial LTSPICE IV Model Komponen/ Devais dan Subcircuit
2 Model Komponen atau Devais � Komponen kompleks menggunakan model � Ketiadaan model akan memberikan error � Slide berikutnya akan memberikan contoh pendefisian model � LTspice tidak memiliki model dioda 1 N 4001 � Ada beberapa cara menambahkan model
4 Cara 1 Menambah Basis Data Model � Misal diperlukan transistor bjt BFR 540 dan model SPICE bentuk teks sudah tersedia � Tekan Start, Programs, Accessories, Notepad untuk membuka editor teks � Buka file model SPICE dan copy/salin isinya ke clipboard dengan Control+A followed by Control+C. � Open/buka C: Program FilesLTCSWCADIVlibcmpstandard. bjt, � Scroll ke akhir file the end of that file, dan paste/tempel the model dari clipboard (Control+V) � Save/ simpan file � Model sudah dapat dipilih saat menjalankan LTSPICE dari bjt
CMRR Modelnya!
6 Model SPICE untuk BFR 540. MODEL + + + + BFR 540 NPN IS = 1. 04516 E-015 BF = 1. 84359 E+002 NF = 9. 81774 E-001 VAF = 4. 16981 E+001 IKF = 1. 00000 E+001 ISE = 2. 32436 E-013 NE = 2. 02825 E+000 BR = 4. 39917 E+001 NR = 9. 92532 E-001 VAR = 2. 09773 E+000 IKR = 1. 66296 E-001 ISC = 1. 29849 E-016 NC = 1. 06486 E+000 RB = 5. 00000 E+000 IRB = 1. 00000 E-006 + + + +. ENDS RBM = 5. 00000 E+000 RE = 3. 53552 E-001 RC = 1. 34000 E+000 EG = 1. 11000 E+000 XTI = 3. 00000 E+000 CJE = 1. 97895 E-012 VJE = 6. 00000 E-001 MJE = 3. 32695 E-001 TF = 7. 45719 E-012 XTF = 1. 14072 E+001 VTF = 3. 15854 E+000 ITF = 1. 56917 E-001 CJC = 7. 93745 E-013 VJC = 1. 85522 E-001 MJC = 8. 41656 E-002
7 Cara 2 Memasukkan Model ke Skema
8 Penambahan Model ke Skematik 1. Salin teks model ke clipboard Control+C 2. Klik. op pada toolbar 3. Tempelkan model ke window Control+V 4. Klik OK. 5. Tempatkan model di skematik dengan klik tombol kiri � Cara ini lebih baik bila beberapa berbagi rangkaian
9 Cara 3 Memanggil Model dari File 1. 2. 3. Klik pada. op Masukkan teks: . include namafile. txt (namafile. txt berisi teks model) Klik Ok 4. Tempatkan perintah memanggil file ini klik tombol kiri � File sebaiknya berada dalam folder yang sama dengan skematik dan subcircuit
10 Memperoleh Model SPICE �Cari dari internet … dan tambahkan ke basis dta �Cari dari situs web perusahaan pembuatnya �Modifikasi �Buat model lain yang mirip model sendiri �Perangkat tersedia http: //www. intusoft. com/spicemod. htm �atau gunakan subcircuit.
11 Subcircuits (. SBCKT) �Digunakan saat ada rangkaian digunakan berulang � Lebih baik dari pada menyusun rangkaian berulang- ulang �Digunakan juga untuk rangkaian kompleks OPAMP, DIAC atau TRIAC. �Slide berikut memberikan contoh rangkaian dimmer biasa dengan DIAC dan TRIAC didefinisikan dengan subcircuit. � Symbol DIAC dan TRIAC sudah ada pada LTspice tetapi modelnya belum ada

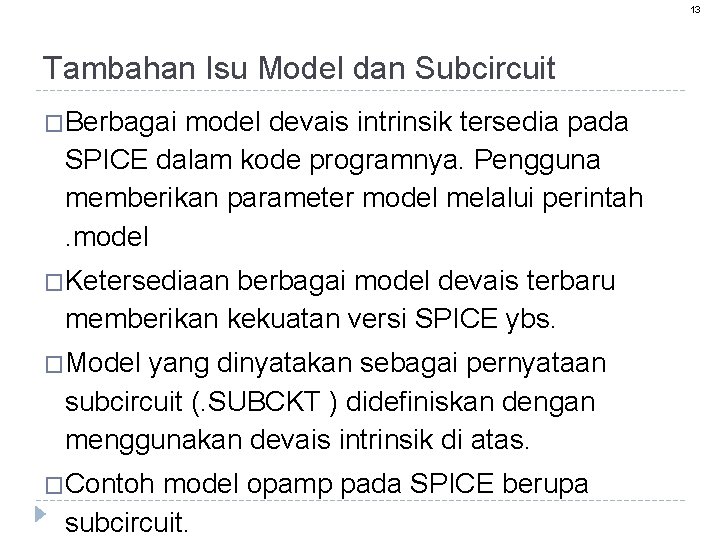

13 Tambahan Isu Model dan Subcircuit �Berbagai model devais intrinsik tersedia pada SPICE dalam kode programnya. Pengguna memberikan parameter model melalui perintah. model �Ketersediaan berbagai model devais terbaru memberikan kekuatan versi SPICE ybs. �Model yang dinyatakan sebagai pernyataan subcircuit (. SUBCKT ) didefiniskan dengan menggunakan devais intrinsik di atas. �Contoh model opamp pada SPICE berupa subcircuit.
