TUTORIAL CABLE MODEM Apresentao O que Cable Modem

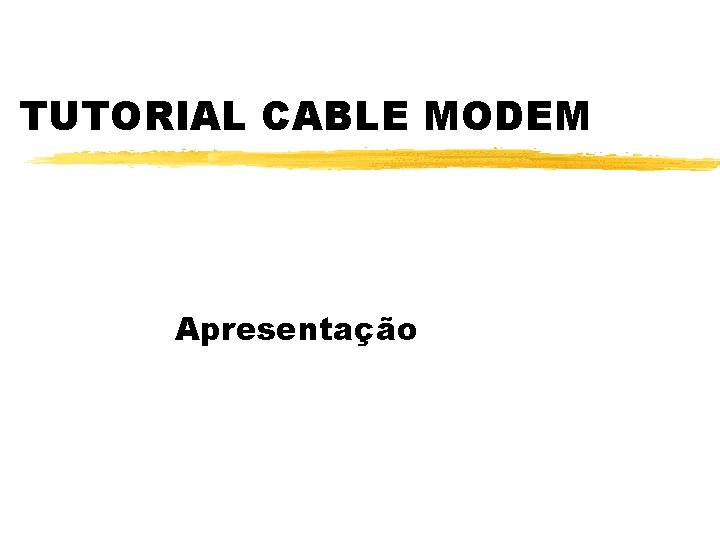

TUTORIAL CABLE MODEM Apresentação
O que é Cable Modem z. Modem que opera através do cabeamento da TV a Cabo z. Permite alta velocidade de acesso aos dados
Como Funciona z. As companhias de cabeamento se conectam a Rede através de um roteador , que recebe dados a 1, 5 mbps ou 45 mbps. O roteador se conecta ao controlador head-end via Fast. Ethernet a 100 mbps. Os dados viajam na Rede em pequenos pacotes chamados pacotes IP, os quais devem ser convertidos em sinais que possam ser transmitidos através de um cabo coaxial
Como Funciona (continuação) z. Controladores head-end: esse controlador recebe o sinal de TV via satélite e broadcast local e os converte em sinais que possam ser enviados através de cabo coaxial aos assinantes. O turner de televisão dos assinantes converte o sinal em imagem de video. O controlador headend também cuida do tráfego, dizendo a cable modem assinante, quando , onde e por quanto tempo transmitir
Como Funciona (continuação) z. Híbrido Fibra-Coaxial: a arquitetura muito ramificada das TV’s a cabo dificulta a manutenção de um sinal de boa qualidade através do cabo. A todo momento o sinal é divido, tornando-se fraco. As companhias poderiam usar amplificadores, mas isso introduziria ruídos, portanto a solução é introduzir linhas fibra-coaxial junto com as coaxiais.
Como Funciona (continuação) z. Transmissor e Receptor a laser: para enviar os dados através de uma rede híbrida fibra-coaxial, o transmissor a laser converte o sinal recebidos em sinais ópticos. No fim, um receptor a laser reconverte o sinal de modo que ele possa ser enviado através de cabos coaxiais para cada casa

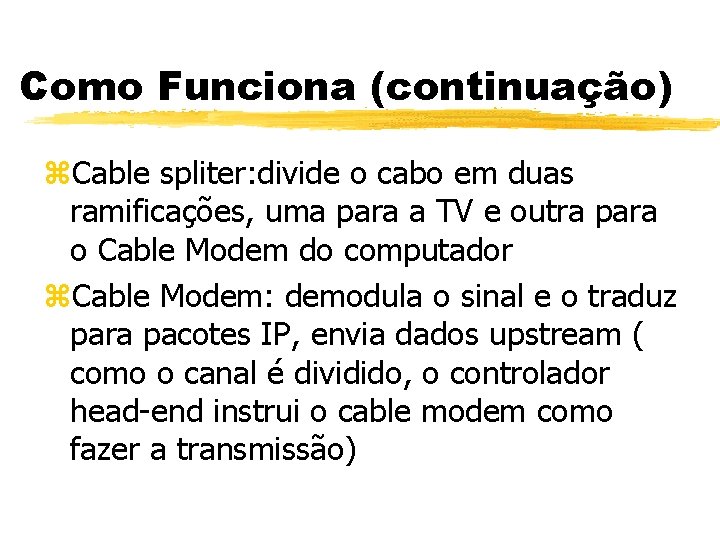

Como Funciona (continuação) z. Cable spliter: divide o cabo em duas ramificações, uma para a TV e outra para o Cable Modem do computador z. Cable Modem: demodula o sinal e o traduz para pacotes IP, envia dados upstream ( como o canal é dividido, o controlador head-end instrui o cable modem como fazer a transmissão)

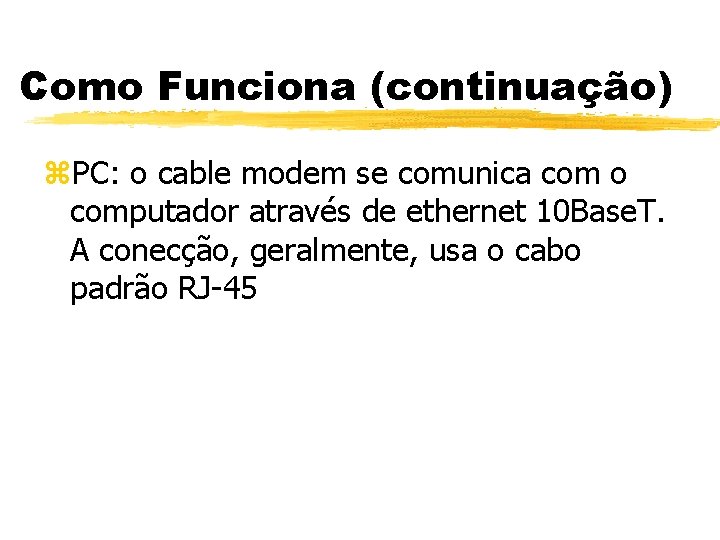

Como Funciona (continuação) z. PC: o cable modem se comunica com o computador através de ethernet 10 Base. T. A conecção, geralmente, usa o cabo padrão RJ-45
Tipos de Cable Modem z. Externos: pequena caixa que se conecta normalmente com o computador através de uma comunicação Ethernet z. Internos: é tipicamente uma placa PCI, sendo a implementação mais barata z. Interactive Set Top Box : é um modem disfarçado, cuja principal função é fornecer mais canais para uma mesma frequencia.
Cable Modem Telco Return z. Nesse tipo de Cable Modem as linhas dos cabos são usadas apenas para a transmissão do downstream e o modem telefônico conduz a comunicação upstream através da rede pública de telefonia.
Vantagens z. Alta velocidade z. Linha telefônica liberada z. Economia (evita-se gastos extras com a conta telefônica) z. Interatividade (vídeo conferência) z. Acessar jogos desenvolvidos especialmente para banda larga
Cable Modem Net z. Requisitos para assinar Cable Modem Net: z. Se assinante da Net Sul z. Residir nas áreas de cobertura do Cable Modem Net z. Configurações mínimas do computador z. Browser de navegação z 200 megabytes de espaço livre no Hard Disk

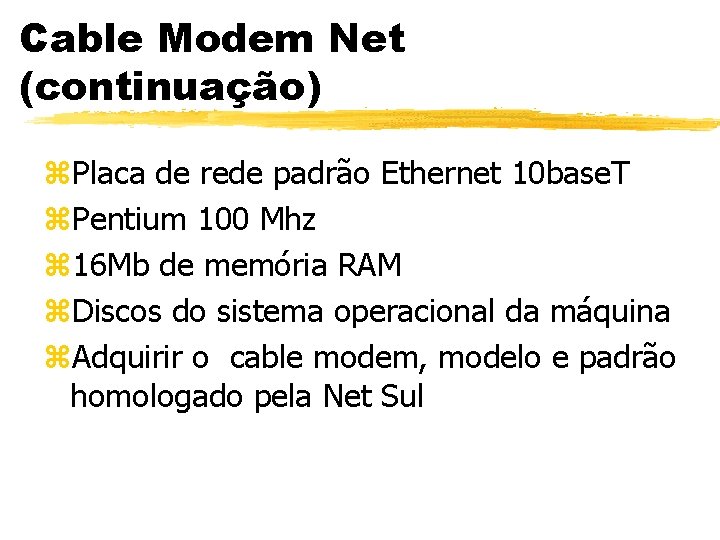

Cable Modem Net (continuação) z. Placa de rede padrão Ethernet 10 base. T z. Pentium 100 Mhz z 16 Mb de memória RAM z. Discos do sistema operacional da máquina z. Adquirir o cable modem, modelo e padrão homologado pela Net Sul
