TUGAS MULOK BAGIAN BAGIAN CPU Disusun oleh Arini
TUGAS MULOK BAGIAN – BAGIAN CPU Disusun oleh: • Arini Prasetyani (2) • Diajeng Sesia () • Nella Regina (29) • Refi Apriliyani (31) • Shabrina (34) XII IPA 4
MENU MOTHERBOARD USB PROCESSOR KABEL HARD DISK MEMORI VGA MODEM LAN
MOTHERBOARD
Bagian–bagian Motherboard 1. PS/2 Connector 2. USB 3. Paralel & Serial Port 4. Chipset 5. Socket Processor 6. Floopy Port 7. IDE Port 8. PCI Express 9. CMOS Battery 10. AGP Slot 11. Power Supply 12. BIOS 13. RJ 45 14. Audio Port 15. Memory Slot

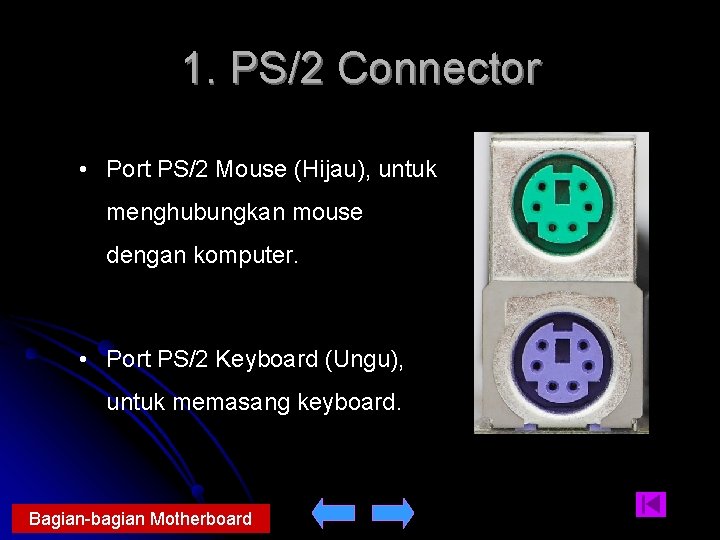

1. PS/2 Connector • Port PS/2 Mouse (Hijau), untuk menghubungkan mouse dengan komputer. • Port PS/2 Keyboard (Ungu), untuk memasang keyboard. Bagian-bagian Motherboard
2. USB l Digunakan sebagai media untuk menghubungkan berbagai perangkat keras yang mendukung fitur USB seperti Flashdisk, MP 3 Player, Hardisk Eksternal, dll. Bagian-bagian Motherboard
3. Paralel & Serial Port Paralel, untuk memasang periferal kecepatan rendah dengan lebar data delapan bit. Biasanya digunakan untuk memasang printer sebelum generasi USB. l Port Serial, digunakan untuk memasang periferal kecepatan rendah dengan mode transfer data serial. Namun saat ini jarang digunakan. Bagian-bagian Motherboard
4. Chipset l Pusat pengendali seluruh perangkat yang terdapat pada komputer. Bagian-bagian Motherboard
5. Socket Processor l Soket ini merupakan tempat dimana prosesor dipasang. Jenis soket menentukan prosesor apa yang bisa dipasang pada soket tersebut. Jadi soket tertentu hanya bisa dipasang prosesor tertentu saja. Bagian-bagian Motherboard
6. Floopy Port l Digunakan untuk menghubungkan media removable atau media penyimpanan yang bisa dicopot yaitu Disket atau Floppy Disk. Bagian-bagian Motherboard
7. IDE Port l Merupakan antarmuka media penyimpanan sebelum generasi SATA Bagian-bagian Motherboard

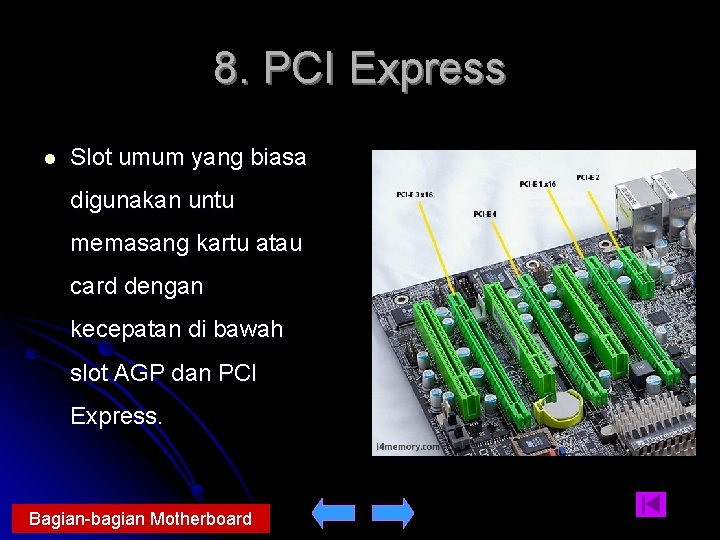

8. PCI Express l Slot umum yang biasa digunakan untu memasang kartu atau card dengan kecepatan di bawah slot AGP dan PCI Express. Bagian-bagian Motherboard
9. CMOS Battery l Menampung setting BIOS dan dapat tetap menyimpan settingannya selama baterai yang mendayainya masih bagus. Bagian-bagian Motherboard
10. AGP l slot khusus untuk memasang kartu VGA generasi sebelum adanya slot PCI Express. Bagian-bagian Motherboard
11. Power Supply l Port untuk memberikan daya kepada sistem komputer. Bagian-bagian Motherboard
12. BIOS l Merupakan program kecil yang dimasukkan ke dalam IC ROM atau Flash yang digunakan untuk menyimpan konfigurasi dari sebuah motherboard. Bagian-bagian Motherboard
13. RJ-45 l Port RJ-45, digunakan untuk menghubungkan komputer dengan jaringan LAN. Bagian-bagian Motherboard

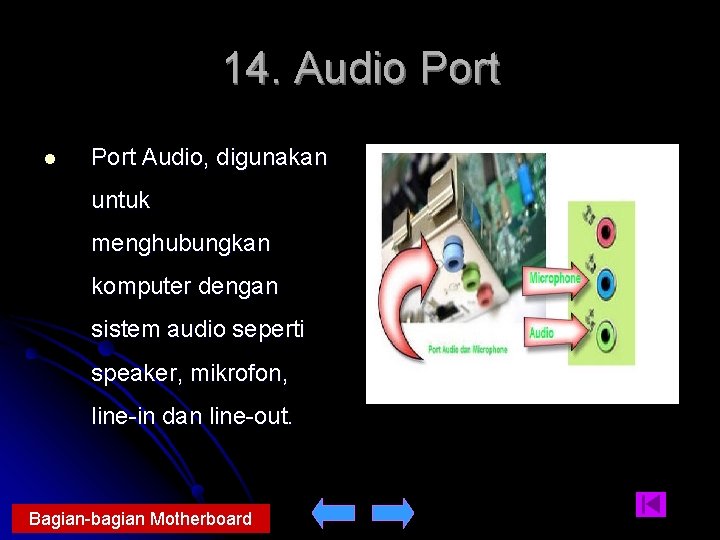

14. Audio Port l Port Audio, digunakan untuk menghubungkan komputer dengan sistem audio seperti speaker, mikrofon, line-in dan line-out. Bagian-bagian Motherboard

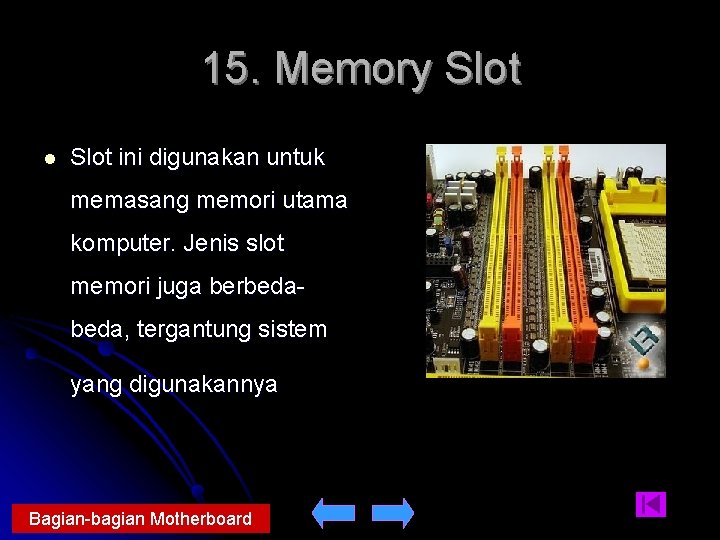

15. Memory Slot l Slot ini digunakan untuk memasang memori utama komputer. Jenis slot memori juga berbeda, tergantung sistem yang digunakannya Bagian-bagian Motherboard
PROCESSOR • Prosesor adalah chip yang sering disebut “Microprosessor” yang sekarang ukurannya sudah mencapai Gigahertz (GHz). Ukuran tersebut adalah hitungan kecepatan prosesor dalam mengolah data atau informasi. Merk prosesor yang banyak beredar dipasatan adalah AMD, Apple, Cyrix VIA, IBM, IDT, dan Intel. Bagian dari Prosesor Bagian terpenting dari prosesor terbagi 3 yaitu : • Aritcmatics Logical Unit (ALU) • Control Unit (CU) • Memory Unit (MU)
Processor Register prosesor, dalam arsitektur komputer, adalah sejumlah kecil memori komputer yang bekerja dengan kecepatan sangat tinggi yang digunakan untuk melakukan eksekusi terhadap program -program komputer dengan menyediakan akses yang cepat terhadap nilai-nilai yang umum digunakan. Umumnya nilai-nilai yang umum digunakan adalah nilai yang sedang dieksekusi dalam waktu tertentu.
ALU (Arithmetic Logical Unit) l Fungsinya adalah untuk melakukan suatu proses data yang berbentuk angka dan logika, seperti data matematika dan sistematika. Tugas utamanya yaitu melakukan perhitungan aritmatika yang terjadi sesuai dengan instruksi program.

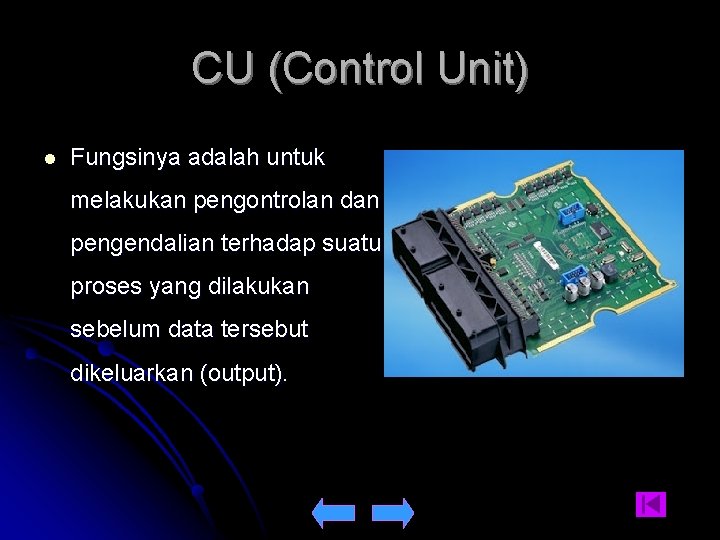

CU (Control Unit) l Fungsinya adalah untuk melakukan pengontrolan dan pengendalian terhadap suatu proses yang dilakukan sebelum data tersebut dikeluarkan (output).
MU (Memory Unit) l Untuk memasang memori
Jenis-jenis Processor Jenis-jenis processor pada umumnya terdapat dua jenis, yaitu Intel dan AMD. l Processor Intel lebih sering di pakai untuk aplikasi design, editing video, programing, dan database yang di nilai mempunyai kecepatan proses. l Processor AMD di pakai untuk aplikasi game (online dan offline) ataupun aplikasi yang membutuhkan bandwith yang cukup.
Processor dalam bit Proscessor pada umumnya dibagi dalam kategori binary digit atau bit, yaitu 1. 16 -bit 2. 32 -bit 3. 64 -bit

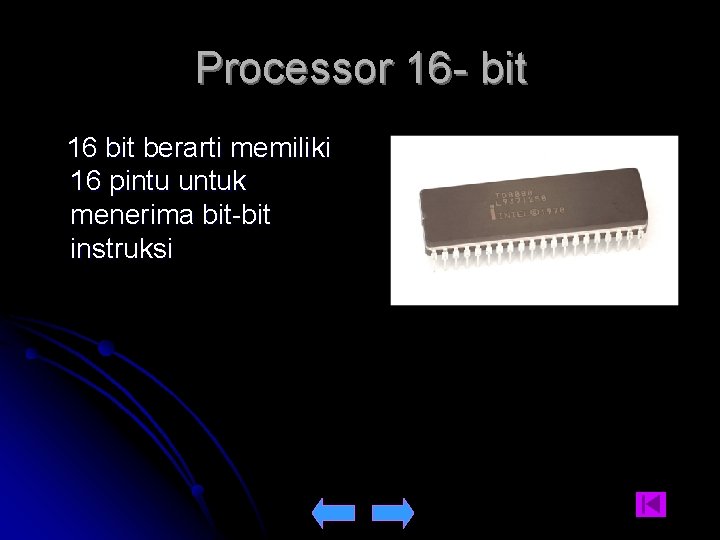

Processor 16 - bit 16 bit berarti memiliki 16 pintu untuk menerima bit-bit instruksi

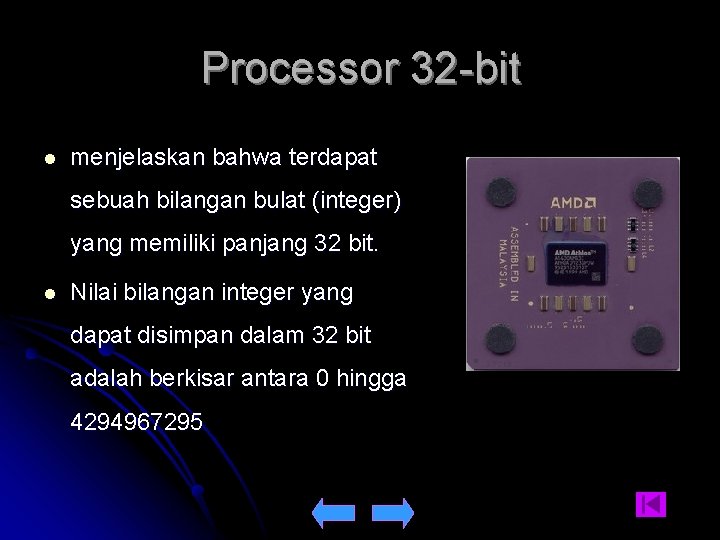

Processor 32 -bit l menjelaskan bahwa terdapat sebuah bilangan bulat (integer) yang memiliki panjang 32 bit. l Nilai bilangan integer yang dapat disimpan dalam 32 bit adalah berkisar antara 0 hingga 4294967295
Processor 64 -bit Berarti dapat memproses 18446744073709551616 bit perintah yang berbeda.

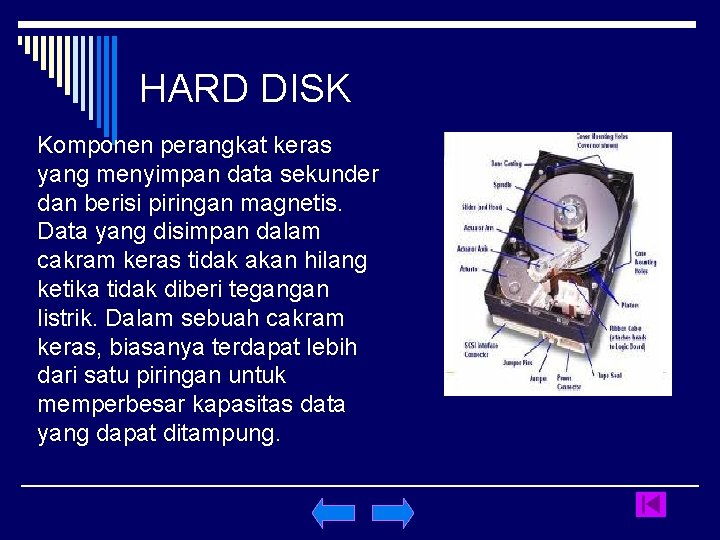

HARD DISK Komponen perangkat keras yang menyimpan data sekunder dan berisi piringan magnetis. Data yang disimpan dalam cakram keras tidak akan hilang ketika tidak diberi tegangan listrik. Dalam sebuah cakram keras, biasanya terdapat lebih dari satu piringan untuk memperbesar kapasitas data yang dapat ditampung.
VGA VGA, singkatan dari Video Graphics Adapter, adalah standar tampilan komputer analog yang dipasarkan pertama kali oleh IBM pada tahun 1987. Fungsi VGA Card adalah mengubah sinyal digital dari komputer menjadi tampilan grafik di layar monitor.
Komponen-Komponen VGA Card : o o o GPU (Graphic Processing Unit) GPU adalah prosesor dari sebuah video card, dan berfungsi untuk pengolahan data gambar yang akan ditampilkan di layer monitor. Video Memory Berfungsi sebagai tempat penyimpanan sementara sebelum dan sesudah pemrosesan data pada GPU. RAMDAC (Random Access Memory Digital – Analog Converter) Berfungsi mengubah gambar digital menjadi sinyal analog agar bisa digunakan oleh monitor. Bus Interface Berfungsi menghubungkan motherboard dengan kartu grafis. Pada umumnya, bus interface ini tipe AGP dan PCI-Express. Display Interface Berfungsi menghubungkan kartu grafis dengan monitor. Umumnya terdapat 3 port display, antara lain DVI, VGA, TV-Out Heatsink dan Fan Berfungsi sebagai pendingin kartu grafis
LAN Jaringan wilayah lokal (bahasa Inggris: local area network biasa disingkat LAN) adalah jaringan komputer yang jaringannya hanya mencakup wilayah kecil; seperti jaringan komputer kampus, gedung, kantor, dalam rumah, sekolah atau yang lebih kecil. Local area network (LAN) terdiri dari komputer, network interface card (NIC), networking medium, piranti pengendali traffic jaringan, dan piranti peripheral jaringan lainnya. LAN memungginkan suatu kantor bisnis yang menggunakan technology komputer untuk berbagi secara efficient seperti files, printer, dan memungkinkan komunikasi informasi seperti E-mail, telephone Vo. IP, Skype, dan lain-2.

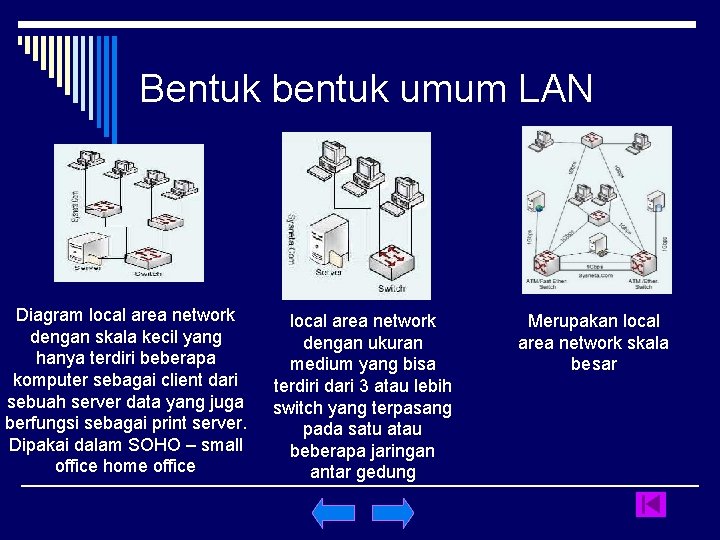

Bentuk bentuk umum LAN Diagram local area network dengan skala kecil yang hanya terdiri beberapa komputer sebagai client dari sebuah server data yang juga berfungsi sebagai print server. Dipakai dalam SOHO – small office home office local area network dengan ukuran medium yang bisa terdiri dari 3 atau lebih switch yang terpasang pada satu atau beberapa jaringan antar gedung Merupakan local area network skala besar
USB Bus Beruntut Semesta (USB) (bahasa Inggris: Universal Serial Bus) adalah standar bus serial untuk perangkat penghubung, biasanya kepada komputer namun juga digunakan di peralatan lainnya seperti konsol permainan, ponsel dan PDA.
Tiga Macam Tipe USB 1. USB tipe A adalah koneksi USB standar untuk menghubungkan perangkat ke perangkat nonkomputer. Semisal kabel Printer, di sana terdapat colokan USB tipe A dan B. Yang tipe A nantinya harus ditancapkan ke printer, sedangkan yang tipe B nantinya harus ditancapkan ke komputer, agar mereka berdua dapat bekerja.
2. USB tipe B adalah koneksi USB standar untuk komputer dan notebook. Semua perangkat yang menghubungkan dirinya ke komputer lewat kabel USB pasti memakai koneksi USB tipe B.
3. Mini Usb Mini USB adalah colokan yang (biasanya) dipakai untuk perangkat mobile. Misalnya kamera digital dan MP 3 player, kebanyakan dari mereka menggunakan colokan mini USB untuk menghubungkan mereka dengan komputer.
KABEL Kabel dalam bahasa Inggris disebut cable merupakan sebuah alat yang digunakan untuk mentransmisikan sinyal dari satu tempat ke tempat lain.
Jenis Kabel 1. Kabel tembaga Kabel Tembaga terbagi atas UTP (Unshielded Twisted Pair) dan STP (Shielded Twisted Pair). Perbedaan dari keduanya adalah adanya pelindung dan tidak adanya pelindung pada bagian inti konduktornya.
2. Kabel Koaksial Kabel koaksial ditemukan oleh Oliver Heaviside. Merupakan kabel yang terdiri dari dua buah konduktor, yaitu terletak di tengah yang terbuat dari tembaga keras yang dilapisi dengan isolator dan melingkar di luar isolator pertama dan tertutup oleh isolator luar
MODEM Modem berasal dari singkatan MOdulator DEModulator. M odulator merupakan bagian yang mengubah sinyal informasi kedalam sinyal pembawa (carrier) dan siap untuk dikirimkan, sedangkan Demodulator adalah bagian yang memisahkan sinyal informasi (yang berisi data atau pesan) dari sinyal pembawa yang diterima sehingga informasi tersebut dapat diterima dengan baik. Modem merupakan penggabungan keduaduanya, artinya modem adalah alat komunikasi dua arah.
Jenis Modem o Modem ISDN o Modem GSM o Modem analog o Modem ADSL o Modem kabel o Modem CDMA
Modem ISDN (Integrated Services Digital Network) adalah suatu sistem telekomunikasi di mana layanan antara data, suara, dan gambar diintegrasikan ke dalam suatu jaringan, yang menyediakan konektivitas digital ujung ke ujung untuk menunjang suatu ruang lingkup pelayanan yang luas. Para pemakai ISDN diberikan keuntungan berupa fleksibilitas dan penghematan biaya, karena biaya untuk sistem yang terintegrasi ini akan jauh lebih murah apabila menggunakan sistem yang terpisah.
Modem GSM Modem yang menggunakan kartu provider untuk berlangganan, menggunakan pulsa seperti handphone
Modem Analog Modem yang membuat sinyal analog menjadi sinyal digital
Modem ADSL Modem teknologi ADSL (Asymetric Digital Subscribe Line) yang memungkinkan berselancar internet dan menggunakan telepon analog secara berbarengan. Caranya sangat mudah, untuk ADSL diberikan sebuah alat yang disebut sebagai Splitter atau pembagi line. Posisi Splitter ditempatkan di depan ketika line telepon masuk. Artinya anda tidak boleh mencabangkan line modem untuk ADSL dengan suara secara langsung. Alat Splitter berguna untuk menghilangkan gangguan ketika anda sedang menggunakan ADSL modem. Dengan Splitter keduanya dapat berjalan bersamaan, sehingga pengguna dapat menjawab dan menelpon seseorang dengan telepon biasa. Di sisi lain, pengguna tetap dapat terkoneksi dengan internet melalui ADSL modem.
Modem Kabel yaitu modem yang menerima data langsung dari penyedia layanan lewat TV Kabel
Modem CDMA Modem yang menggunakan frekuensi CDMA 800 MHz atau CDMA 1 x. Dan yang terbaru menggunakan frekuensi EVDO Rev-A (setara dengan 3 G) dan teknologi CDMA terbaru adalah EVDO Rev-B.
MEMORI Memori (atau lebih tepat disebut memori fisik) merupakan istilah generik yang merujuk pada media penyimpanan data sementara pada komputer.
Jenis jenis memori • Register prosesor • RAM atau Random Access Memory • Cache Memory (SRAM) (Static RAM) • Memori fisik (DRAM) (Dynamic RAM) • Perangkat penyimpanan berbasis disk magnetis • Perangkat penyimpanan berbasis disk optik • Memori yang hanya dapat dibaca atau ROM (Read Only Memory) • Flash Memory • Punched Card (kuno) • CD atau Compact Disk • DVD
RAM Memori akses acak (bahasa Inggris: Random access memory, RAM) adalah sebuah tipe penyimpanan komputer yang isinya dapat diakses dalam waktu yang tetap tidak memperdulikan letak data tersebut dalam memori. Ini berlawanan dengan alat memori urut, seperti tape magnetik, disk dan drum, di mana gerakan mekanikal dari media penyimpanan memaksa komputer untuk mengakses data secara berurutan.

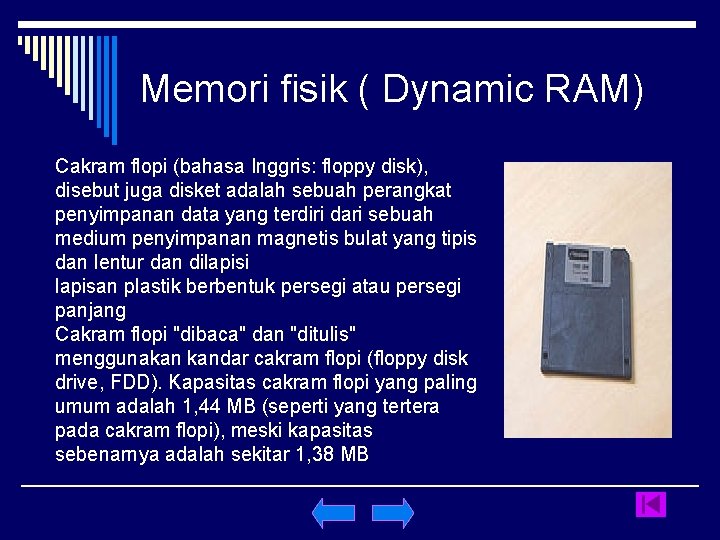

Memori fisik ( Dynamic RAM) Cakram flopi (bahasa Inggris: floppy disk), disebut juga disket adalah sebuah perangkat penyimpanan data yang terdiri dari sebuah medium penyimpanan magnetis bulat yang tipis dan lentur dan dilapisi lapisan plastik berbentuk persegi atau persegi panjang Cakram flopi "dibaca" dan "ditulis" menggunakan kandar cakram flopi (floppy disk drive, FDD). Kapasitas cakram flopi yang paling umum adalah 1, 44 MB (seperti yang tertera pada cakram flopi), meski kapasitas sebenarnya adalah sekitar 1, 38 MB
CD-ROM merupakan akronim dari compact disc read-only memory, bahasa Indonesia: CD Memori Baca-Saja) adalah sebuah cakram padat dari jenis cakram optik (optical disc) yang dapat menyimpan data. Ukuran data yang dapat disimpan saat ini bisa mencapai 700 MB atau 700 juta bita. CD-ROM bersifat "baca-saja" (hanya dapat dibaca, dan tidak dapat ditulisi)
ROM (Read Only Memory) ROM adalah Memory yang hanya dapat di baca, tidak dapat di hapus dan sudah di isi oleh pabrik pembuat komputer (Tidak bisa di setting kembali). Perintah pada ROM sebagian akan di pindahkan ke RAM. Perintah yang ada di ROM antara lain : * Perintah untuk membaca Sistem Operasi dari disk. * Perintah untuk mengecek semua peralatan yang ada di Unit Sistem. * Perintah untuk menampilkan pesan di layar.
Flash Memory Memori kilat (flash memory) adalah sejenis EEPROM yang mengizinkan banyak lokasi memori untuk dihapus atau ditulis dalam satu operasi pemrograman. Istilah awamnya, dia adalah suatu bentuk dari chip memori yang dapat ditulis, tidak seperti chip memori akses acak/RAM, memori ini dapat menyimpan datanya tanpa membutuhkan penyediaan listrik. Memori ini biasanya digunakan dalam kartu memori, kandar kilat USB (USB flash drive), pemutar MP 3, kamera digital, dan telepon genggam.
TERIMA KASIH ATAS PERHATIANNYA
