Étude d’une chaîne fonctionnelle Objectif de la leçon Ø Être capable de recher et ordonner les éléments d’une chaîne fonctionnelle Dans le but de pouvoir réaliser des interventions de maintenance sur un système.

Quelques rappels avant de commencer Partie opérative Matière d’œuvre Partie commande Pré actionneur capteur Actionneur

La matière d’œuvre : c’est l’élément que le système modifie. La matière d’œuvre a un état initial et un état final. Elle ne fait pas partie du système.

La partie opérative agit sur la matière d'œuvre à partir d'ordres envoyés par la partie commande, et renvoie à cette dernière des informations sur son état ou sur l'environnement. Sa fonction globale est d'apporter de la valeur ajoutée à la matière d'œuvre. Energie Ordres de fonctionnement Comptes-rendus M. O Apporter de la valeur ajoutée PARTIE OPERATIVE M. O + V. A

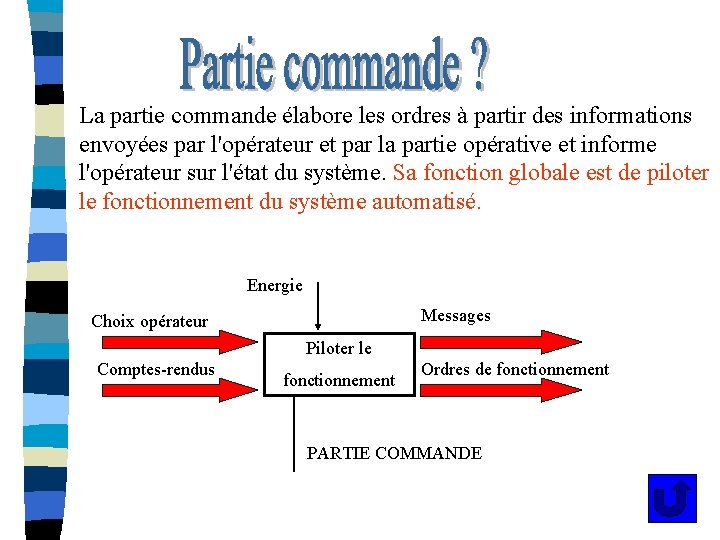

La partie commande élabore les ordres à partir des informations envoyées par l'opérateur et par la partie opérative et informe l'opérateur sur l'état du système. Sa fonction globale est de piloter le fonctionnement du système automatisé. Energie Messages Choix opérateur Piloter le Comptes-rendus fonctionnement Ordres de fonctionnement PARTIE COMMANDE

Un pré actionneur est un constituant dont le rôle est de distribuer, sur ordre de la P. C. , l'énergie utile aux actionneurs. Ordre Energie Distribuer Energie distribuée de l’énergie PREACTIONNEURS Les pré actionneurs les plus utilisés sont : • les contacteurs, pour les moteurs électriques, • Les distributeurs, pour les vérins pneumatiques ou hydrauliques.

Dans la plupart des cas, l'énergie employée (électrique, pneumatique ou hydraulique) par la partie opérative ne peut être utilisée directement pour agir sur la matière d'œuvre. Cette énergie doit être transformée en énergie mécanique : c'est la fonction des actionneurs. Consigne Energies Convertir de l’énergie en énergie mécanique Energies mécanique ACTIONNEURS Les actionneurs les plus utilisés sont : • les moteurs électriques. • les vérins pneumatiques ou hydrauliques.

Un capteur est un élément qui transforme une grandeur physique en information exploitable par la partie commande. Les grandes familles de capteurs sont : • Les capteurs de position mécanique, électrique, magnétique • Les capteurs de vitesse, pression, débit, Température Energie Information physique Traduire une information CAPTEURS Information codée

Travail demandé: sur votre feuille placer les vignettes dans un ordre logique de façon à obtenir la réalisation d’un mouvement sur un système automatisé. Vignettes Pré-actionneur Carte de sortie automate Effecteur Carte d’ entrée automate Automate Capteur Actionneur

Toujours sur votre feuille, une fois les vignettes placées dans un ordre logique, vous indiquerez les liaisons que l’on peut avoir entre chaque vignettes. Liaison entre les vignettes Transmission mécanique Commande électrique Puissance électrique/pneumatique/hydraulique Information électrique Transmission mécanique/électrique/magnétique VOUS AVEZ 10 MN POUR REALISER LE TRAVAIL

Chaîne fonctionnelle CHAINE D’ACTION (ETAPE DU GRAFCET) commandes électriques A. P. I. système de gestion des entrées sorties en fonction du grafcet programmé Pré actionneurs Actionneurs Transmission mécanique Puissance: électrique Pneumatique; hydraulique Carte sortie API Effecteurs mouvement réalisé Carte entrées API Informations électriques Capteurs Pupitre de Commande transmission mécanique électrique magnétique Action mécanique Opérateur: info. ou sécurités CHAINE D’ACQUISITION (TRANSITION DU GRAFCET) Une chaîne fonctionnelle est un ensemble de constituants organisés en vue de l’obtention d’une tâche opérative

Chaîne fonctionnelle du sous ensemble « lever/baisser la flèche » de l’écolbras CHAINE D’ACTION (ETAPE DU GRAFCET) commandes électriques A. P. I. système de gestion des entrées sorties en fonction du grafcet programmé Pré actionneurs Transmission mécanique Puissance: électrique Pneumatique; hydraulique Carte sortie API Carte entrées API Actionneurs Effecteurs mouvement réalisé Informations électriques Capteurs CHAINE D’ACQUISITION (TRANSITION DU GRAFCET) transmission mécanique électrique magnétique

Chaîne fonctionnelle Système: Mouvement étudié: CHAINE D’ACTION (ETAPE DU GRAFCET) commandes électriques A. P. I. système de gestion Carte sortie API --------------- gestion des entrées - sorties en Carte fonction du grafcet entrées API programmé -------------------- Pré actionneurs ----------------------------------------------- puissance: électrique Pneumatique hydraulique Informations électriques Actionneurs ----------------------------------------- Capteurs ---------------------------------- Pupitre de Commande ---------------------------------CHAINE D’ACQUISITION (TRANSITION DU GRAFCET) Transmission mécanique Transmission mécanique électrique Effecteurs ------------------------------------------------------------------ magnétique Action mécanique Opérateur: info. ou sécurités
