Tubos Sonoros Tubos Sonoros representao por meio de
Tubos Sonoros

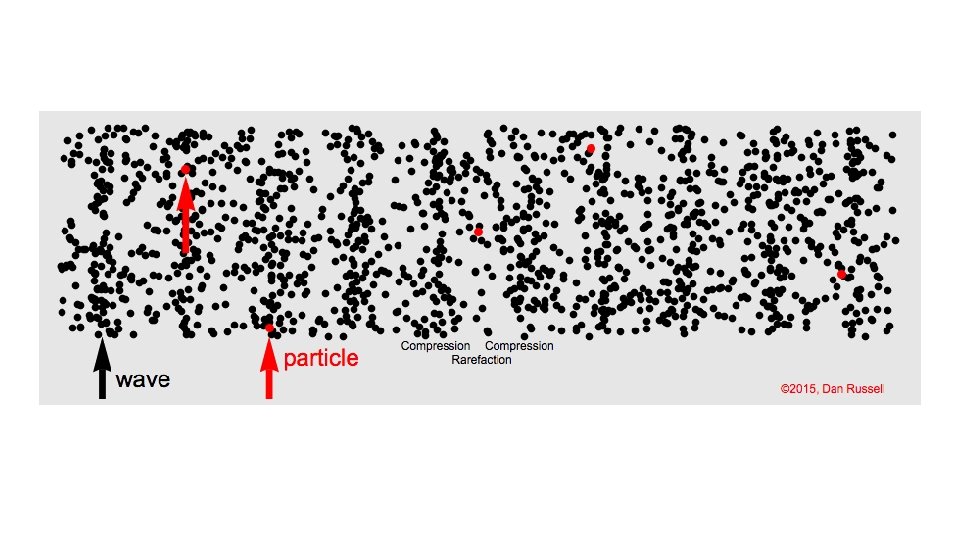

Tubos Sonoros – representação por meio de onda de deslocamento N V Oscilação Não oscila Oscilação com máxima amplitude Oscilação com amplitude intermediária
V N V N V N

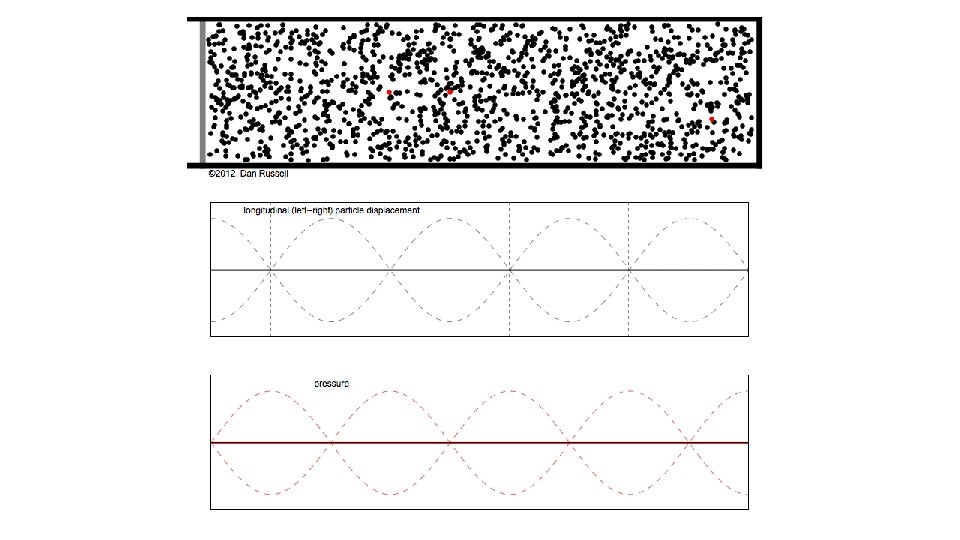

Tubos Sonoros – representação por meio de onda de deslocamento V N V N V
Tubos Sonoros N V N V N: nó → interferência destrutiva V: ventre → interferência construtiva Extremidade fechada → reflexão com inversão de fase → nó Extremidade aberta → reflexão sem inversão de fase → ventre
L Tubo aberto
Modos de vibração – tubo aberto • Para todos os harmônicos temos a mesma velocidade de propagação das ondas • Para um tubo aberto n = 1, 2, 3, 4. . .
Tubo sono aberto V N V N V
Vuvuzela Berrante Tubo Aberto
L Tubo fechado Primeiro harmônico ou som fundamental λ/4 Terceiro harmônico λ/4 λ/4 Quinto harmônico λ/4 λ/4 λ/4
Primeiro harmônico ou som fundamental Terceiro harmônico Modos de vibração – tubo fechado • Para todos os harmônicos temos a mesma velocidade de propagação das ondas • Só existem harmônicos ímpares n = 1, 3, 5, 7. . Quinto harmônico Enésimo harmônico
Tubo fechado
Tubo Fechado Flauta andina

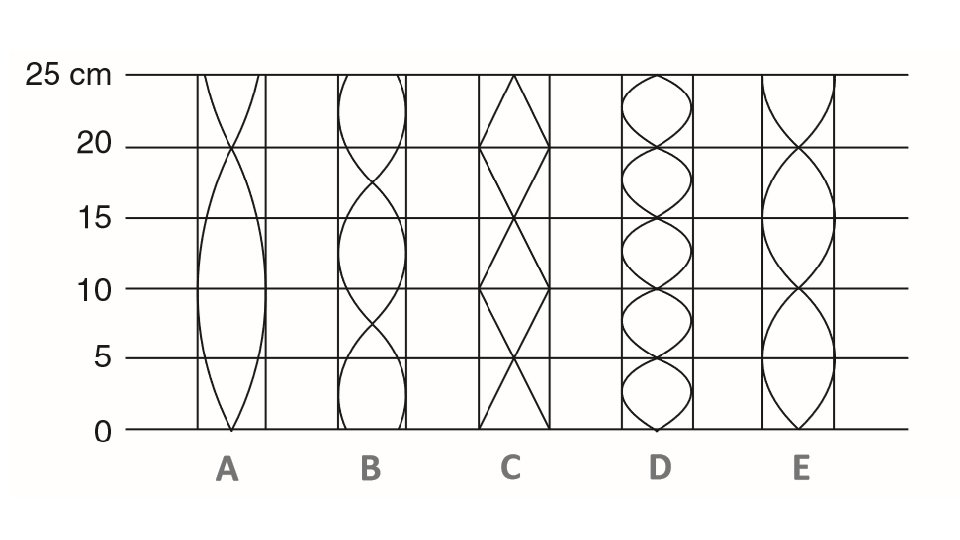

Fuvest - Um músico sopra a extremidade aberta de um tubo de 25 cm de comprimento, fechado na outra extremidade, emitindo um som na frequência f = 1. 700 Hz. A velocidade do som no ar, nas condições do experimento, é v = 340 m/s. Dos diagramas abaixo, aquele que melhor representa a amplitude de deslocamento da onda sonora estacionária, excitada no tubo pelo sopro do músico, é:
