TUBE DIGESTIF HAUT SOPHAGE ESTOMAC PR FZ LECHEHEB

TUBE DIGESTIF HAUT ŒSOPHAGE ESTOMAC PR. FZ. LECHEHEB

PLAN

I/INTRODUCTION III/ SEMIOLOGIE RADIOLOGIQUE SELON LA TECHNIQUE II/ EXPLORATION RADIOLOGIQUE D’OPACIFICATION HAUTE 1/ OPACIFICATION HAUTE PAR 1/ SEMIOLOGIE NORMALE PRODUIT DE CONTRASTE OESOPHAGIENNE AU TO 1 -1/ SIGNES ORIENTANT VERS L’EXPLORATION DIGESTIVE 2/ SEMIOLOGIE ANORMALE 1 -2/ TECHNIQUE DE OESOPHAGIENNE AU TO L’OPACIFICATION OPAQUE 2 -1/ LESIONS ORGANIQUES HAUTE 2 -2/ TROUBLESFONCTIONNELS 1 -2 -1/ PREPARATION DU 3/ SEMIOLOGIE PATIENT GASTRODUODENALE NORMALE 1 -2 -2/ TECHNIQUE DE AU TGD REALISATION DU TRANSIT 3 -1/ ASPECT EN 1 -2 -2 -1/ EQUIPEMENT ET MONO-CONSTRASTE SALLE D’EXAMEN 3 -2/ ASPECT EN DOUBLE 1 -2 -2 -2/ PRODUIT DE CONTRASTE 4/ SEMIOLOGIE GASTRODUODENALE ANORMALE AU TGD 4 -1/ LESIONS ORGANIQUES

IV/ AUTRES MOYENS D’EXPLORATION 1/ TOMODENSITOMETRIE (TDM) 2/ RESONANCE MAGNETIQUE NUCLEAIRE (IRM) 3/ECHOGRAPHIE BIDIMENSIONNELLE ABDOMINALE 4/ ECHOGRAPHIE TRANS OESOPHAGIENNE V/ INDICATIONS VI/ POINTS A RETENIR VII/ CONCLUSION VIII/ BIBLIOGRAPHIE

BJECTIFS

1/ Faire connaitre la méthode d’opacification par produit de contraste du tube digestif haut (transit oeso-gastroduodénal: TOGD) 2 /Apprendre la sémiologie normale et pathologique du tube digestif haut : Œsophage, Estomac et Cadre duodénal selon la technique d’opacification. 3/ Illustrer par images l’aspect sémiologique décrit.

INTRODUCTION

Les différents segments du tube digestif (viscères creux : lumière et paroi) ne sont pas spontanément visibles sur la radiographie simple. Nombreuses techniques d’imagerie permettent l’étude des différents segments digestifs telles que : l’opacification opaque orale, l’imagerie en coupe TDM /IRM , l’ultrasonographie endoscopique et biopsie des lésions.

EXPLORATION RADIOLOGIQUE

EXPLORATION PAR OPACIFICATION ORALE

SIGNES ORIENTANT VERS L’EXPLORATION DIGESTIVE &)Endoscopie : non concluante ou insuffisante ou négative en dépit de la présence de signes cliniques significatifs &) Signes digestifs : -Vomissements, Epigastralgies -Amaigrissement &) Troubles de la déglutition (dysphagie aux solides puis aux liquides) &) Douleurs dans la poitrine: d'origine digestive ou au niveau de l'estomac. &) Saignement digestif (Hématémèses)

COMMENT FAIRE L’OPACIFICATION ORALE? TRANSIT OPAQUE DIGESTIF HAUT QU’APPELLE-T-ON TRANSIT ?

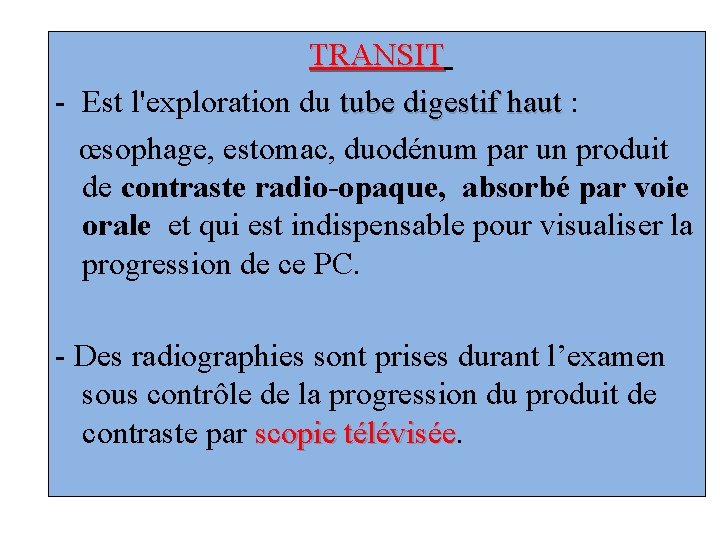

TRANSIT - Est l'exploration du tube digestif haut : œsophage, estomac, duodénum par un produit de contraste radio-opaque, absorbé par voie orale et qui est indispensable pour visualiser la progression de ce PC. - Des radiographies sont prises durant l’examen sous contrôle de la progression du produit de contraste par scopie télévisée

CARTOGRAPHIE LÉSIONNELLE Elle est établie en décrivant les différentes anomalies du tractus digestif haut soit un de ses organes creux à savoir « œsophage, estomac ou cadre duodénal » Ces organes creux sont visualisés grâce à l’emploi d’un produit de contraste par voie orale « Sulfate de barym » ou en cas de perforation de l’organe creux par un PC hydrosoluble tel que: « Gastrographine ou Télébrix Gastro » .

COMMENT FAIRE UN TRANSIT OESOPHAGIEN (TO) ? (Œsophage uniquement) COMMENT FAIRE UN TRANSIT GASTRO-DUODENAL (TGD)? (Estomac et cadre duodénal)

PREPARATION DU PATIENT – Veille de l'examen : arrêter toute alimentation à partir de 21 h. – Jour de l'examen : jeun s’impose sauf pour médicaments habituels importants à prendre tôt le matin avec le strict minimum d'eau. – Interdiction de fumer – Fournir au radiologue l'ensemble du dossier radiologique. – Préciser les antécédents personnels (maladies, interventions chirurgicales) – Si le patient présente une stase gastrique, faire une aspiration par sonde.

TECHNIQUE DE REALISATION DU TRANSIT EQUIPEMENT ET SALLE D’EXAMEN

SALLE RX DES EXAMENS SPECIALISES

Dans la salle d'examen, on trouve : APPAREIL DE RADIOGRAPHIE Il est composé: 1 - d'une table basculante au-dessus de laquelle un bras articulé muni du tube à RX qui se déplace.

2 -Pupitre de commande: derrière lequel se trouve le personnel médical et qui est séparé du reste de la pièce par une vitre plombée 3 -Des accessoires utiles au déroulement de l’examen : – Ballon de compression – Produit de contraste : solution barytée ou produit hydrosoluble si contre- indication avérée au du sulfate de baryum

PRODUIT DE CONTRASTE Substance utilisée permettant de mieux voir les organes lors d’un examen radiographique ou autres types d’imagerie PRODUIT DE CONTRASTE ORAL SULFATE DE BRARYM (BARYTE FLUIDE) Emploi : diluée le plus souvent

PRODUIT HYDROSOLUBLE VOIE ORALE -GASTROGRAPHINE -TELEBRIX GASTRO UTILISE DILUE EN CAS DE CONTRE -INDICATION D’UNE OPACIFICATION DIGESTIVE AUX SULFATES DE BARYUM

COMMENT SE DEROULE L’EXAMEN D’UN TRANSIT OESO-GASTRO-DUODENAL ? - TECHNIQUE (appareil, moyens, produit de contraste et autres accessoires) -POSITION DU SUJET (Debout, Couché sur le dos puis sur le ventre, et en Trendelembourg) -INCIDENCES (Face, Obliques, Profil …) -CONSTANTES UTILISEES (Tension en k. V , Temps de pose)

POSITION DE LA TABLE ET DU PATIENT POUR RECHER UN REFLUX OESOGASTRIQUE (RGO) +++

1/POSITION TRENDEMEMBOURG DE LA TABLE : INCLINAISON DE 45° PAR RAPPORT A L’HORIZONTALE 2/MANŒUVRE DE DEGLUTITION POUR OUVRIR LE SPHINCTER INFERIEUR OESOPHAGIEN (SIO)

1 ER TEMPS DE L’EXAMEN AVANT TOUTE PRISE DE SOLUTION BARYTEE, IL FAUT S’ASSURER PAR UNE RADIOGRAPHIE STANDARD L’ABSENCE DE SIGNES DE PERFORATION D’UN ORGANE CREUX DIGESTIF ASP : CLICHE RADIOGRAPHIQUE STANDARD QUATRES STRUCTURES FONDAMENTALES SONT IDENTIFIABLES PAR LE RAYONNEMENT X AIR, GRAISSE, EAU, TISSUS

ABDOMEN SANS PREPARATION : ASP DEBOUT PERFORAT N PNEUMOPERITOINE CROISANT AERIQUE SOUS DIAPHRAGMATIQUE (flèches roses) TRES IMPORTANT : IL FAIUT TOUJOURS LE VISUALISER SI SUSPICION DE PERFORATION SOIT PAR PATHOLOGIE OU POST TRAUMATIQUE

DEROULEMENT DE L’OPACIFICATION OPAQUE &) Faire ingérer au patient un produit de contraste baryté ou un produit hydrosoluble en cas de suspicion de fuite médiastinale par perforation iatrogène ou acquise de l’œsophage en particulier portion thoracique, sous scopie télévisée. &) Prendre des clichés à différents temps en suivant la progression du produit de contraste et d’explorer les portions de l’œsophage et l’estomac (poche à air, corps , région antro-pyloro-bulbaire. &) L’administration d’un modificateur de comportement peut être utile tel que : Primpéran solution orale, Viscéralgine injectable en IM. &) Position du patient et incidences (FACE, OBLIQUES, PROFIL)

POSITION DEBOUT &) Couche mince +++ &) Compression utile à réaliser: -En oblique gauche sur estomac (région antropylorique) -Cadre duodénal &) Estomac en réplétion: faire les incidences suivantes: -FACE avec jet cardial -OBLIQUE (petite courbure) -PROFIL

POSITION COUCHE -Œsophage : vue d’ensemble et recherche de reflux gastro-œsophagien (RGO) +++ -Séries bulbaires et duodénales: Faire incidence oblique antérieure droite (OAD) -Vue d’ensemble en fin d’examen par un : Cliché de Face

ETUDE DE PAROI Mucographie en couche mince ++++ -Etude plis muqueux et paroi Obtenue par une ou deux gorgées uniquement de baryte épaisse non diluée ETUDE DE LA LUMIERE Réplétion adaptée et suffisante après ingestion d’un agent de contraste choisi selon le contexte clinique (baryte le plus souvent si aucune contre -indication)

SEMIOLOGIE SELON LA TECHNIQUE D’OPACIFICATION ORALE

SEMIOLOGIE NORMALE A L’OPACIFICATION DE L’ŒSOPHAGE

TRANSIT OESOPHAGIEN (TO) THORAX DE FACE DEBOUT Pour éliminer toute contre- indication à l’emploi du sulfate de baryum

RAPPEL ANATOMIQUE DU CONDUIT OESOPHAGIEN ET SPHINCTERS

RAPPEL ANATOMIQUE DU CONDUIT OESOPHAGIEN ET SPHINCTERS

ROLE DU SPHINCTER INFERIEUR OESOPHAGIEN

ŒSOPHAGE -Tapissé d’un épithélium cellulaire muqueux, la muqueuse sur toute son étendue. -Sous la muqueuse : il y a la sous muqueuse et une structure musculaire propre -Le muscle strié est présent dans le 1/3 supérieur de l’œsophage. -Le muscle lisse est présent dans tout l’œsophage. -L’œsophage n’a aucune couche adventitielle.

TROIS RETRECISSEMENTS : 1/ CERVICAL à hauteur de C 6 2/ AORTIQUE à hauteur de D 4 3/ DIAPHRAGMATIQUE à hauteur de D 10 INCIDENCE OBLIQUE ANTERIEURE DROITE

VUE OBLIQUE DE L’OESOPHAGE THORACIQUE APRES INGESTION DE BARYTE A SIMPLE CONTRASTE METTANT EN RELIEF LES ZONES D’ECHANCRURE NORMALES RESULTANT DES STRUCTURES ADJACENTES

MORPHOLOGIE -Portion Cervicale -Portion Thoracique -Portion Abdominale (jonction œso- cardiale) DYNAMIQUE -Ouverture transitoire puis contraction -Ondulations péristaltiques

CRITERES DE NORMALITES -Bords de l’œsophage nets et réguliers -Comprend: Deux plis verticaux parallèles séparés par trois inter-plis

SEMIOLOGIE OESOPHAGIENNE ANORMALE AU TO

LESIONS ORGANIQUES

STENOSES - Excentrée, Irrégulière se raccordant de façon aiguë avec les segments sus et sous sténotiques Aspect malin : Cancer ? -Axiale, Progressive, Régulière se raccordant de façon progressive avec les segments sus et sous sténotiques. Aspect Bénin ? -Pour toute sténose préciser les limites et la hauteur

IMAGES PATHOLOGIQUES DE : 1) STENOSE PEPTIQUE 2) REFLUX OESOCARDIOTUBEROSITAIRE (RGO) 3) STENOSE CAUSTIQUE 4) STENOSE NEOPLASIQUE

STENOSE PEPTIQUE PORTION SUS STENOTIQUE DILATEE ET STASE (étoile bleue)

RGO

STENOSE A CONTOURS ANFRACTUEUX NEOPLASIQUE

STENOSE LONGUE ETENDUE A CONTOURS EXTERNES REGULIERS STENOSE CAUSTIQUE

LACUNES Image de soustraction pouvant être: Pédiculée ou Sessile, Bénigne ou Maligne. Si lacune irrégulière : Cancer ?

IMAGE D’ADDITION Image de morphologie ovalaire remplie de baryte s’accolant à la paroi œsophagienne par un collet

DIVER TICULE Image d’addition avec collet la rattachant à la paroi (petite flèche rouge : image du collet)

EMPREINTES EXTRINSEQUES Par les organes de voisinage : -Trachée -Bronche -Vaisseau -Ganglions

TROUBLES FONCTIONNELS &) MALADIE DES SPASMES ETAGES &) MEGAOESOPHAGE : (Dilatation au- dessus d’un rétrécissement du bas œsophage : Aspect en queue de radis)

TRANSIT OESOPHAGIEN PAR SOLUTION DE SULFATE DE BARYM FLUIDE METTANT EN RELIEF UNE NETTE DILATATION OESOPHAGIENNE AVEC UNE STRUCTURE DISTALE CARACTERISTIQUE DE L’ACHALASIE : -Rétrécissement du bas œsophage -Aspect inhomogène due aux résidus alimentaires ASPECT EN QUEUE DE RADIS (flèche jaune) DILATATION POST STENOTIQUE (étoile rouge) MEGAOESOPHAGE

MEGAOESOPHAGE UNE TONICITE ANORMALE DU SPHINCTER INFERIEUR OESOPHAGIEN (SIO) QUI CAUSE LE RETRECISSEMENT DISTAL

ESTOMAC /DUODENUM SEMIOLOGIE NORMALE ET ANORMALE

BREF RAPPEL ANATOMIQUE

1/BAS OESOPHAGE 2/ REGION OESOCARDIOTUBEROSITAIRE 3/ ANGLE DE HISS 4/ GROSSE TUBEROSITE 5/ GRANDE COURBURE 6/ PETITE COURBURE 7/ FUNDUS 8/ ANTRE 9/ PYLORE 10/ BULBE 11/ D 1 12/ D 2 14/ D 3 15/ D 4 16/ ANGLE DE TREITZ 17/ JEJUNUM

SEMIOLOGIE NORMALE AU TRANSIT GASTRODUODENAL (TGD)

SEMIOLOGIE NORMALE DE L’ESTOMAC ET CADRE DUODENAL -PAR TRANSIT GASTRO-DUODENAL - AU SULFATE DE BARYUM -Contours réguliers et souples -Plis parallèles et fins - Contractions symétriques

ASPECT EN MONOCONTRASTE Remplissage par solution de sulfate de baryum et Progression suivie par scopie

EN DECUBITUS DORSAL Remplissage par solution barytée de l’estomac, du cadre duodénal et jéjunum Passage pylorique conserve ( pylore perméable)

STATION VERTICALE (DEBOUT) baryte Poche à air en sous diaphragmatique : aspect aérique ( étoile rouge) Niveau : air –Solution barytée

PLIS GASTRIQUES NORMAUX RELIET MUQUEUX : PLISSEMENT GASTRIQUE CARACTERISTIQUE BARYTE remplissant les sillons entre les plis

OPACIFICATION -PYLORE -BULBE -CADRE DUODENAL

B u l b e PYLORE BULBE CADRE DUODENAL ( flèche rouge)

EN POSITION DEBOUT -BAS ŒSOPHAGE -JONCTION OESO-CARDIOTUBEROSITAIRE -PLIS MUQUEUX REGULIERS ET FINS -POCHE A AIR SOUS DIAPHRAGMATIQUE

POSITION : DECUBITUS DORSALE INCIDENCE : FACE POCHE A AIR REMPLIE DE BARYTE (étoile rouge) OPACIFICATION OPAQUE EXCELLENT DETAIL MUQUEUX

COMPRESSION DE LA REGION GASTRIQUE: -CORPORÉALE -ANTRALE

CADRE DUODENAL (flèche rouge) REGION ANTRO-PYLOROBULBAIRE

COMPRESSION DE LA REGION ANTROPYLORO-BULBAIRE

SEMIOLOGIE ANORMALE GASTRO-DUODENALE

LESIONS ORGANIQUES

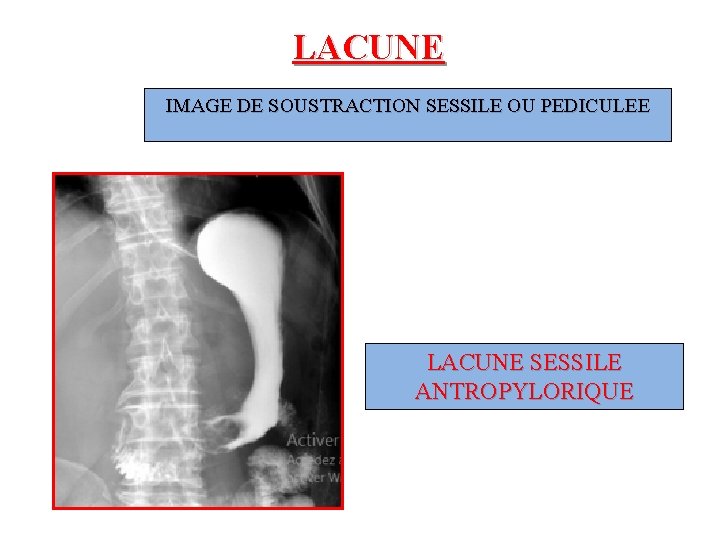

LACUNE IMAGE DE SOUSTRACTION SESSILE OU PEDICULEE LACUNE SESSILE ANTROPYLORIQUE

NICHE IMAGE D’ADDITION (CAVITE CREUSEE DANS LA PAROI) TRADUIT L’EXISTENCE D’ULCERATION

NICHE ULCEREUSE DE LA PETITE COURBURE

IMAGE D’ADDITION SUR LA PETITE COURBURE ADENOCARCINOME ULCERE

MODIFICATION DES PLIS – EPAISSIS (GROS PLIS), IRREGULIERS, AMPUTES, EFFACES OU RARES – HYPERTROPHIES : GASTRITE, – PLIS EFFACES : LINITE PLASTIQUE – ANARCHIQUES : ULCERE MALIN

STENOSE RETRESSISEMENT SIEGEANT SUR UNE PARTIE DE L’ESTOMAC : - ANTRO-PYLORIQUESURTOUT : (serré évocateur de linite plastique) - FUNDIQUE OU CORPOREAL SE TRAUIT PAR UN: -DEFILE EXCENTRE IRREGULIER SE RACCORDANT DE FAÇON AIGUË AVEC LES SEGMENTS SUS ET SOUS STENOTIQUES.

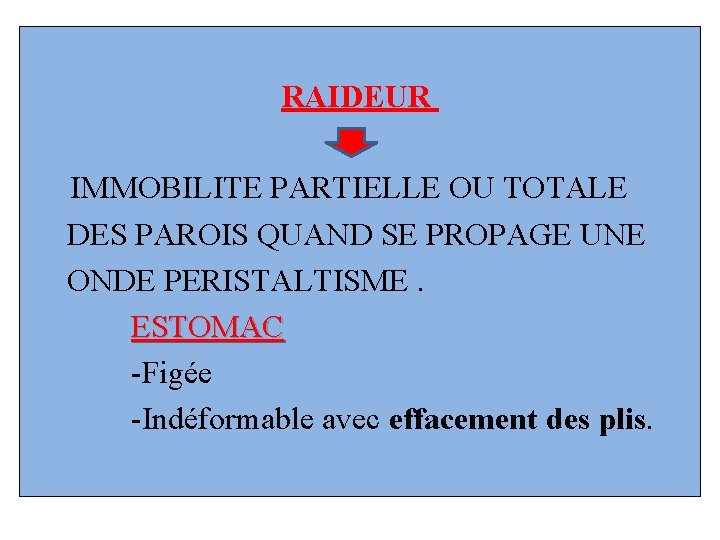

RAIDEUR IMMOBILITE PARTIELLE OU TOTALE DES PAROIS QUAND SE PROPAGE UNE ONDE PERISTALTISME. ESTOMAC -Figée -Indéformable avec effacement des plis.

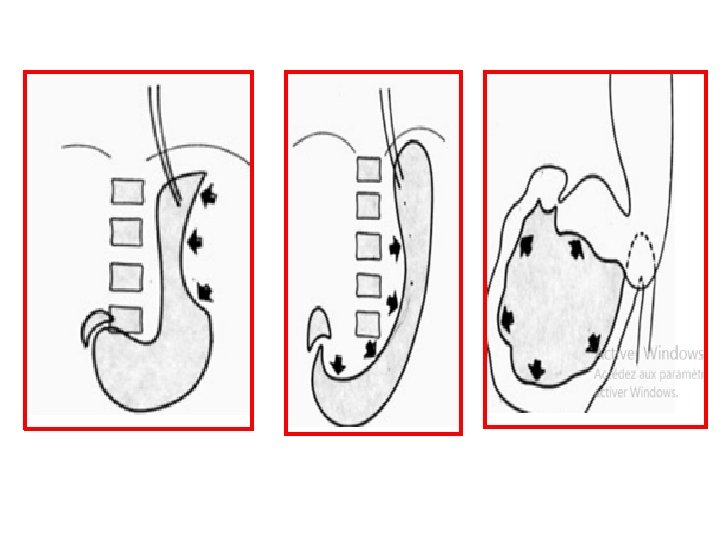

COMPRESSIONS EXTRINSEQUE S DIFFERENTS TYPES

AUTRES MOYENS D’EXPLORATION

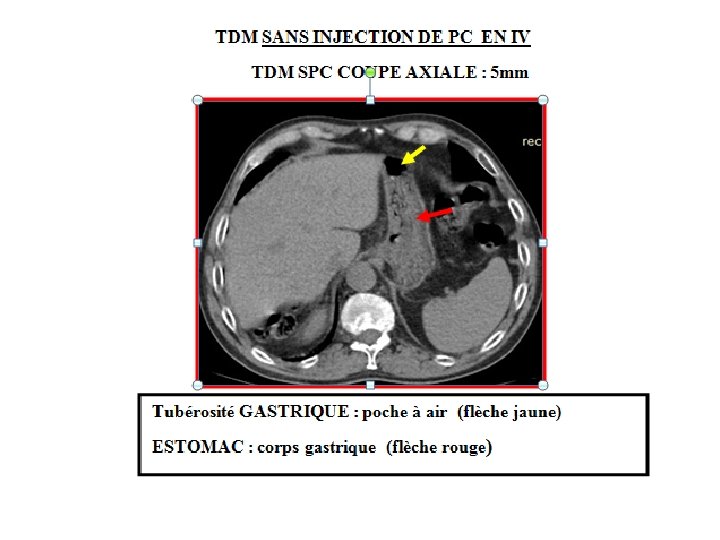

TDM DIGESTIVE ŒSOPHAGE ET ESTOMAC Examen d’imagerie radiologique actuellement de référence car il permet d’analyser : -Paroi de l’œsophage, estomac et duodénum -Graisse péri-viscérale -Lésions éventuelles (en particulier tumorales) -Rapports avec les organes adjacents (trachée, bronches, ganglions, vaisseaux …. )

TECHNIQUE Le remplissage se fait avec produit hydrosoluble à usage digestif dilué ou simplement avec de l’eau pour distendre suffisamment les segments digestifs -Acquisition volumique - Coupes axiales jointives de 5 mm et 3 mm sans injection de produit de contraste en intraveineux - Coupes axiales avec injection de PC en IV

Images en reconstructions multi-planaire POUR : -Bilan d’extension surtout extension au médiastin si cancer de l’œsophage -Pathologie extrinsèque de voisinage -Epaisseur pariétale et masse pariétale extra- muqueuse

TDM APC AVEC INJECTION EN IV DE PC COUPE AXIALE : Epaisseur 5 mm

IRM DIGESTIVE -Coupes obtenues dans les trois plans de l’espace -Structures vasculaires visualisés sans injection de produit de contraste POUR Bilan d’extension locorégional des tumeurs malignes du tube digestif haut.

ECHOGRAPHIE BIDIMENSIONNELLE ABDOMINALE Estomac vide : Image en cocarde à centre hyperéchogène et une périphérie hypoéchogène. Estomac remplie d’eau Lumière distendue et remplie d’eau Paroi ne doit pas dépasser 10 mm

ECHOGRAPHIE TRANS OESOPHAGIENNE Elle permet l’étude : -des différentes couches de la paroi de l’œsophage, l’extension trans – pariétale et médiastinale de processus malins œsophagiens

INDICATIONS

Elles sont nombreuses : Fonction du contexte clinique et du résultat endoscopique Causes: Idiopathiques, Inflammatoires, Infectieuses et Tumorales

OESOPHAGE &) Bilan préopératoire cancer de l’œsophage &) Contrôle post opératoire ou post-dilatation endoscopique +++ &) Dysphagie si échec de la fibroscopie &) Etude des troubles fonctionnels &) Masse médiastinale postérieure

ESTOMAC &) Si refus ou échec de l’examen endoscopique &) Bilan pré ou post opératoire de l’estomac

POINTS A RETENIR 1/ COMPRENDRE POURQUOI ON DEMANDE UN EXAMEN D’IMAGERIE DU TUBE DIGESTIF SUPERIEUR. 2/ SAVOIR CE QU’ON RECHERCHE 3/ LIRE LE COMPTE RENDU ET REGARDER LES IMAGES. 4/ RECHER LA MEILLEURE STRATEGIE D’EXPLORATION. 5/ EVALUER LES ANOMALIES RADIOLOGIQUES ET COMPRENDRE LEUR SIGNIFICATION.

CONCLUSION

1/ LA PATHOLOGIE DU TUBE DIGESTIF HAUT (Œsophage Estomac Cadre Duodénal), RELEVE EN: -PREMIER LIEU DE L’ENDOSCOPIE - SECOND TEMPS DE L’IMAGERIE SI CELLE-CI EST NON CONCLUANTE OU INSUFFISANTE

2/ LA METHODE D’OPACIFICATION DU (TO et TGD ) TRANSIT OESO-GASTRO-DUODENAL PAR PC ORAL « SULFATE DE BARYUM OU PC HYDROSOLUBLE DILUE » en dehors de la situation où la baryte est contre indiquée, RESTE UN EXAMEN DE CHOIX POUR: -PRECISER L’ETAT LESIONNEL -AFFIRMER LE DIAGNOSTIC. DOIT SE FAIRE EN DOUBLE CONTRASTE et sous contrôle par SCOPIE TELEVISEE

3/ IMAGERIE EN COUPE TDM SPC / APC +++ PERMET : -L’ANALYSE FINE DES PETITES LESIONS -L’ETAT DE LA PAROI, MUQUEUSE -L’ASPECT DES ORGANES DE VOISINAGE.

IRM LE RECOURS ACTUEL A L’IRM EST MOINS FREQUENT CAR L’IMAGEUR DEMEURE ENCORE PEU DISPONIBLE ET COUTEUX

ULTRASONOGRAPHIE ENDOSCOPIQUE OPTION EXPLORATOIRE NON VULNERANTE POUR DETERMINER LE DEGRE DE MALIGNITE (NON LARGEMENT DISPONIBLE

ENDOSCOPIE ELLE PERMET DE FAIRE DES PRELEVEMENTS BIOPSIQUES DES ANOMALIES
