T-STRIPE das Fensterheizsystem gegen Kondenswasser Pressekonferenz, 15. November 2010, Café Landtmann, Wien

Vortragende Pressekonferenz Ing. Maximilian Hron Erfinder und Geschäftsführer T-STRIPE DI (FH) Felix Heisinger Österreichisches Institut für Baubiologie und -ökologie Siegfried Martinkovich SONN-EX Sonnenschutz u. Fenstertechnik Gmb. H T-STRIPE Gmb. H info@t-stripe. com 2

Entstehungsgeschichte von T-STRIPE Eigene schlechte Erfahrung Neue Wohnung mit großer Glasfront zur Terrasse und vielen Dachflächenfenstern Im Winter täglich große Lacken am Parkettboden Keine Hilfe von Bauträger, Fensterfirma und Hausverwaltung Rat zu mehr Heizen und Lüften Jahrelange Entwicklungsarbeit bis zur Fertigstellung von T-STRIPE Gmb. H info@t-stripe. com 3

Ergebnis der Entwicklungsarbeit T-STRIPE ist das erste flexible Fensterheizsystem, das Kondenswasser erfolgreich verhindert. Es wurde als einziges speziell für den Einsatz an Fenstern entwickelt, um zielgerichtet das Problem der nassen Scheiben für immer zu lösen. T-STRIPE Gmb. H info@t-stripe. com 4

Funktionsweise von T-STRIPE heizt den Randbereich der Fensterscheiben, sodass sich dort nie mehr Schwitzwasser bildet. Mehr als 3000 Fenster bleiben dank T-STRIPE nun auch in kalten Winternächten trocken. T-STRIPE Gmb. H info@t-stripe. com 5

Problem Kondenswasser Teuer Gummidichtung, Rahmen, Fensterbrett werden zerstört. Bauschäden an angrenzendem Mauerwerk und Parkettboden Lästig Fenster und Umgebung müssen trocken gewischt werden Öfter lüften, mehr heizen teuer! Gesundheitsgefährdend ist Schimmel für Menschen mit schwachem Immunsystem (Kinder, ältere und kranke Personen) T-STRIPE Gmb. H info@t-stripe. com 6

Wirkung von T-STRIPE Enstehung von Kondenswasser abhängig von Luftfeuchtigkeit und Oberflächentemperatur Kondensat wird durch Erwärmung des Randbereiches verhindert T-STRIPE Gmb. H info@t-stripe. com 7

Wirkung von T-STRIPE Isothermenverlauf an einem Fenster mit T-STRIPE Gmb. H info@t-stripe. com 8

Gutachten des IBO Österreichisches Institut für Baubiologie und -ökologie (IBO) Der IBO-Verein erforscht als unabhängiger, gemeinnütziger, wissenschaftlicher Verein die Wechselwirkungen zwischen Mensch, Bauwerk und Umwelt Die IBO-Gmb. H als technisches Büro erbringt seit 1997 Dienstleistungen im Bereich Bauphysik, Gebäudebewertung, Materialökologie … Detaillierte bauphysikalische, energetische und raumklimatische Untersuchung von T-STRIPE Gmb. H info@t-stripe. com 9

Ausgangssituation Versuchsobjekte: 1 Fenster/Tür raumhoch 1 Dachflächenfenster beide ohne Heizkörper darunter beide gleiche Maße (1 x 2 m) 2 Scheibenisolierverglasung (UGlas=1, 1 W/m²K) Kunststoffrahmen (URahmen=1, 6 W/m²K) Abstandhalter Aluminium (Psi Glasrand~0, 06 W/mk) Edelgasfüllung T-STRIPE Gmb. H info@t-stripe. com 10

Randbedingungen Annahme: hygienischer Luftwechsel (ohne und mit T-STRIPE) Konvektion durch Wärmeübergangszahlen berücksichtig (lt. ÖNORM B 8110 -2) Einwirkung solarer Einstrahlung nicht berücksichtigt Annahme eines „Worst Case Szenarios“ T-STRIPE Gmb. H info@t-stripe. com 11

Wärmebrückenberechnung Außentemperatur -12°C Innenraumtemperatur 20°C ohne T-STRIPE minimale Innenflächentemperatur von ca. 7°C im Bereich des Glasrandverbundes mit T-STRIPE minimale Temperatur von 16°C in der Scheibenmitte – da T-STRIPE den Randbereich der Scheibe erwärmt Maximale Temperatur des Heizelements 38, 9°C T-STRIPE Gmb. H info@t-stripe. com 12

T-STRIPE Gmb. H info@t-stripe. com 13

Fazit Wärmebrückenberechnung Istwert f. RSI Grenzwert Kondensatbildung Grenzwert Schimmelbildung ohne T-STRIPE 0, 59 >=0, 69 >=0, 71 mit T-STRIPE 0, 88 >=0, 69 >=0, 71 Durch das T-STRIPE System werden die Grenzwerte für Kondensat- und Schimmelbildung nicht unterschritten, es bildet sich daher weder Kondenswasser noch Schimmel! frsi… Temperaturfaktor [1] T-STRIPE Gmb. H info@t-stripe. com 14

Wohnraum-Erwärmung Starke Erwärmung im Glasrandverbund dadurch aufsteigende warme Luft Erwärmung der Verglasung 63, 2% der eingesetzten Wärmeenergie wird direkt in den Wohnraum abgegeben – trägt zur Erwärmung des Raumes bei Angenehme Abstrahlung der Fenster durch T-STRIPE Gmb. H info@t-stripe. com 15

Vergleich: mehr lüften – mehr heizen –. . . mehr lüften: überschüssige Feuchte wird abgegeben Kondensat kann nicht ausgeschlossen werden Energiebedarf abhängig von Art der Heizung bis zu gewisser Temperatur mehr Behaglichkeit bessere Raumluftqualität mehr heizen: Beeinflussung des Taupunkts Kondensat kann nicht ausgeschlossen werden Energiebedarf abhängig von Art der Heizung bis zu gewisser Temperatur mehr Behaglichkeit T-STRIPE Gmb. H info@t-stripe. com 16

. . . – Fensterheizsystem T-STRIPE: Kondensat wird bei richtiger Regelung vermieden Elektrischer Energiebedarf mehr Behaglichkeit, weil die Oberflächentemperatur der Fenster durch Erwärmung des Randes steigt T-STRIPE Gmb. H info@t-stripe. com 17

Montage und Betrieb von T-STRIPE einfacher, schneller und sauberer Einbau eigenhändig, von einem T-STRIPE Montagepartner oder einem Elektriker bei bestehenden & neuen Fenstern geringster Stromverbrauch je nach Montageart fast unsichtbar passend für alle Fensterarten die Fenster bleiben voll funktionsfähig T-STRIPE Gmb. H info@t-stripe. com 18

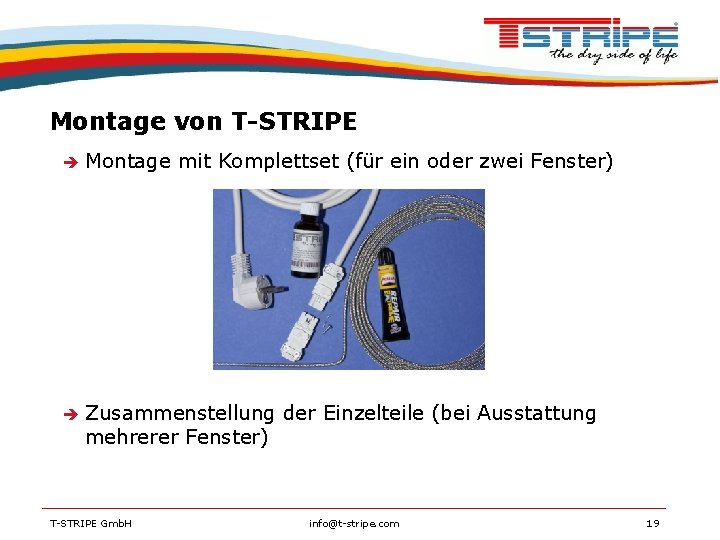

Montage von T-STRIPE Montage mit Komplettset (für ein oder zwei Fenster) Zusammenstellung der Einzelteile (bei Ausstattung mehrerer Fenster) T-STRIPE Gmb. H info@t-stripe. com 19

Montagearten Montage auf der sichtbaren Fensterscheibe Montage hinter der Glasleiste Montage mit der Design-Aluleiste Montage bei einer Ganzglasecke T-STRIPE Gmb. H info@t-stripe. com 20

Kunden von T-STRIPE Neubauten aufgrund der optimalen Wärmedämmung Moderne Bauweise: • • große Glasflächen keine Heizkörper unter Fenster Sanierte Altbauten / Nachkriegsbauten THEWOSAN: thermische Wohnraumsanierung Wintergärten "Feuchträume" mit Aquarien, vielen Pflanzen, Fitnessräume etc. T-STRIPE Gmb. H info@t-stripe. com 21

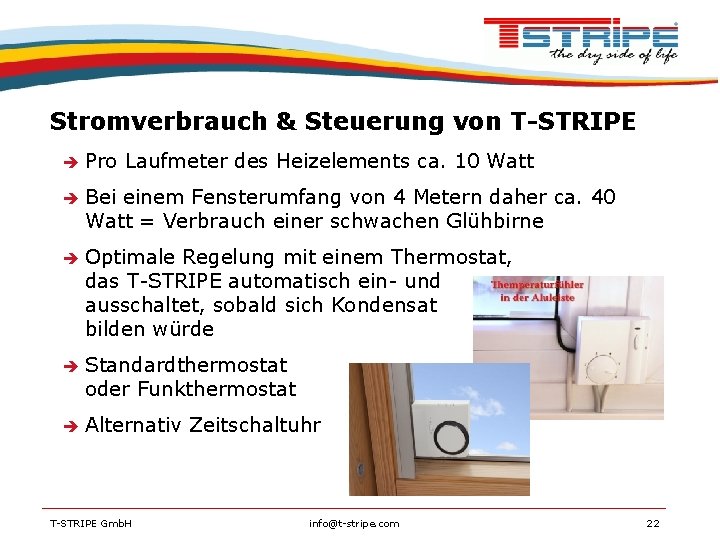

Stromverbrauch & Steuerung von T-STRIPE Pro Laufmeter des Heizelements ca. 10 Watt Bei einem Fensterumfang von 4 Metern daher ca. 40 Watt = Verbrauch einer schwachen Glühbirne Optimale Regelung mit einem Thermostat, das T-STRIPE automatisch ein- und ausschaltet, sobald sich Kondensat bilden würde Standardthermostat oder Funkthermostat Alternativ Zeitschaltuhr T-STRIPE Gmb. H info@t-stripe. com 22

Vertrieb von T-STRIPE Webshop Montagepartner Quester Elektriker: direkt oder über Schäcke bau. Max T-STRIPE Gmb. H info@t-stripe. com 23

Neue Vertriebsschiene: bau. Max „bau. Max ist es stets ein Anliegen, Innovationen und neue Entwicklungen zu fördern, besonders dann, wenn sie aus Österreich kommen. Es freut uns sehr, die Firma T-STRIPE als Partner in unserem Sortiment willkommen zu heißen. Diese neue Technologie löst für viele unserer Kunden erstmals das Kondenswasser-Problem bei feuchten Fenstern. T-STRIPE ist ab sofort in allen Mega-bau. Max Märkten in Österreich erhältlich. “ KR Martin Essl, Vorstandvorsitzender bau. Max AG T-STRIPE Gmb. H info@t-stripe. com 24

Danke! Fragen? T-STRIPE Gmb. H info@t-stripe. com 25
