TSD-160 Introduction to Network Analyzers and Error Correction Doug Rytting 4804 Westminster Place Santa Rosa, CA 95405 707 -539 -1631 rytting@sbcglobal. net
Agenda • Block Diagram • Improvements with Error Correction • 3 -Term Error Model • 12 -Term Error Model • 16 -Term Error Model • 8 -Term Error Model • Switch Correction • Miltiport Error Model • Accuracy of Error Correction
Network Analyzer Block Diagram 3
Improvement with Correction 4
Improvement with Correction 5
Improvement with Correction 6
One Port: 3 -Term Error Model 7
One Port: 3 -Term Error Model 8

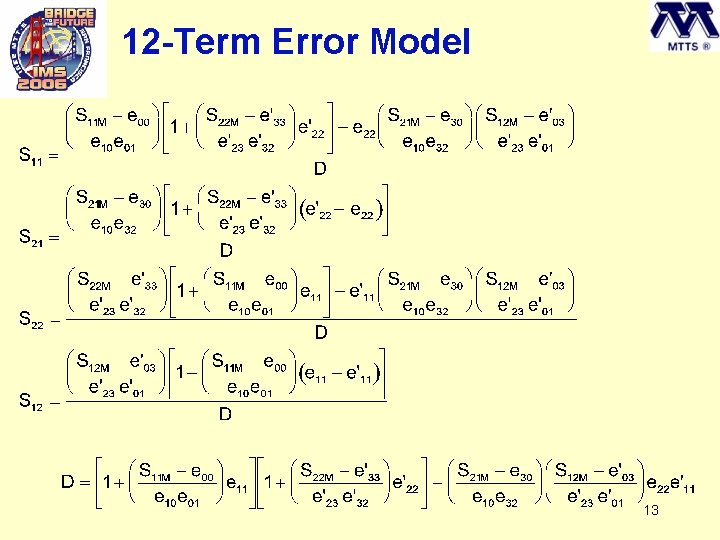

12 -Term Error Model 9
12 -Term Error Model 10
12 -Term Error Model 11
12 -Term Error Model 12
12 -Term Error Model 13
12 -Term Error Model 14
16 -Term Error Model 15
16 -Term Error Model 16
16 -Term Error Model 17

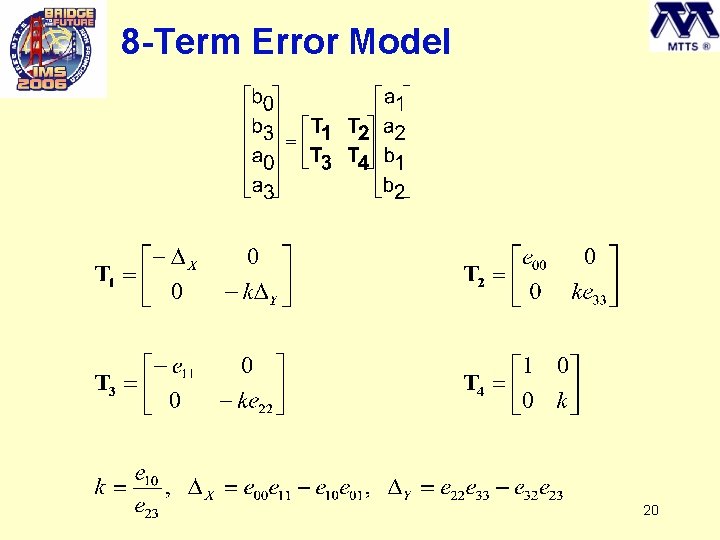

8 -Term Error Model 18
8 -Term Error Model 19
8 -Term Error Model 20
8 -Term Error Model 21
8 -Term Error Model 22
8 -Term Calibration Examples 23

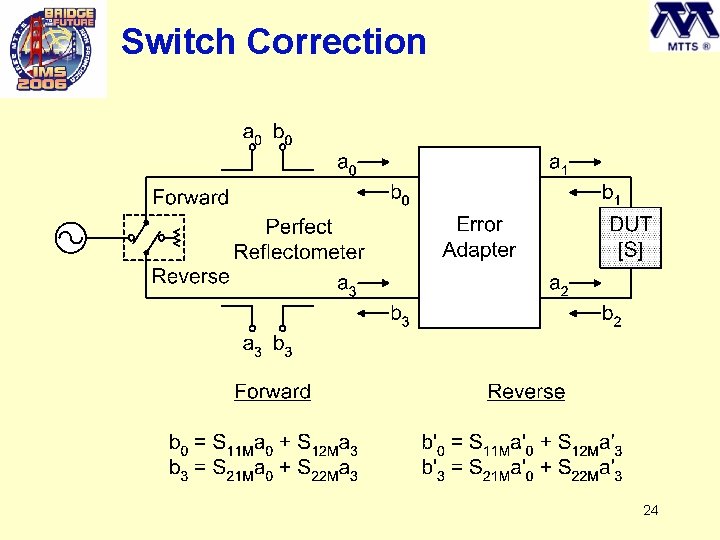

Switch Correction 24
Switch Correction 25
Multiport Error Model 26
Accuracy of Error Correction 27
Accuracy of Error Correction APC-7 (7 mm Coax) at 18 GHz Residual OSL Errors Directivity d Match m OSL Fixed Load Sliding Load TRL TRM -40 d. B -52 d. B -60 d. B -40 d. B -35 d. B -41 d. B -60 d. B -40 d. B ±. 1 d. B ±. 05 d. B ±. 01 d. B Reflection Tracking t 28
