Le système international d’unités Il repose sur 7 grandeurs fondamentales : Les unités SI des autres grandeurs s’expriment en fonction de ces unités de base. Grandeur Unité SI Longueur mètre (m) Temps seconde (s) Masse kilogramme (kg) Intensité du courant ampère (A) Quantité de matière mole (mol) Température kelvin (K) Intensité lumineuse candela (cd) 2

Exemples de grandeurs avec leur unité S. I : q La vitesse (v = d/t) s’exprime en mètre par seconde m s-1. q L’énergie cinétique (Ec = ½ mv 2) s’exprime en joule et 1 J = 1 kg m 2 s-2. q L’unité SI de la concentration molaire (c = n/V) est la mole par mètre cube (mol m-3). 3

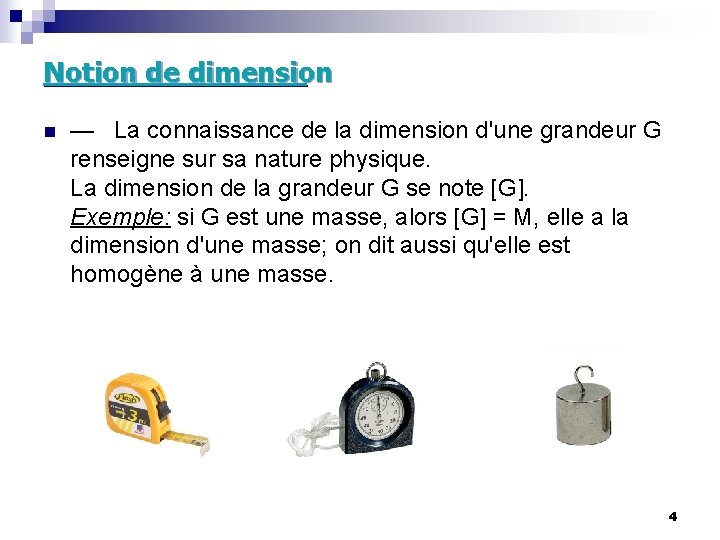

Notion de dimension n — La connaissance de la dimension d'une grandeur G renseigne sur sa nature physique. La dimension de la grandeur G se note [G]. Exemple: si G est une masse, alors [G] = M, elle a la dimension d'une masse; on dit aussi qu'elle est homogène à une masse. 4

Ecriture de quelques dimensions Grandeur Dimension Longueur L Temps T Masse M Intensité du courant I Quantité de matière N Température Q 5

Analyse dimensionnelle q Faire l’analyse dimensionnelle d’une relation consiste à remplacer, dans la relation, chaque grandeur par sa dimension. Exemple : la vitesse est le quotient d’une longueur par un temps, l’équation aux dimensions s’écrit : [v] = LT -1. q Lorsque dans l'écriture de l'équation aux dimensions d'une grandeur G, on obtient [G] =1, la grandeur est dite sans dimension ou de dimension 1. q Une équation est dite homogène si ses deux membres ont la même dimension q 6

Règles sur les équations aux dimensions q. On ne peut additionner que des termes ayant la même dimension q La dimension du produit de deux grandeurs est le produit des dimensions de chacune des grandeurs: [AB] = [A][B] q. La dimension de An est égale à [A]n où n est un nombre sans dimension. q. Pour les fonctions suivantes: sin(u), cos(u), tan(u), ln(u), log(u) et eu , la grandeur u est sans dimension. q L'équation aux dimensions de toute grandeur G peut se mettre sous la forme: [G] = La Mb Tc Id Je f Ng 7

Exemples : exprimer la dimension des grandeurs suivantes exprimer la dimension des grandeurs q Energie cinétique : Ec = ½ mv 2 [Ecc] ==? ML 2 T-2 q Masse volumique : r = [r] == ? ML-3 q Densité d’un liquide : d = [d] = ? La densité est une grandeur sans dimension. 8

q q Remarque : une grandeur sans dimension peut cependant avoir une unité. Exemple : l’unité d’angle, dans le système international, est le radian et [a] = 1 puisque : B a A R 9

Dimension d’une grandeur q Dimension d’une force ? On peut exploiter le théorème de la variation de DEccinétique = & i = F: EAB cos a si a = 0 l’énergie c(B) – Ec(A) = WAB(&) ? 2 T-2 L-1 = MLT -2 ML Relation que l’on pourra retrouver (plus simplement) à partir de la 2 e loi de Newton : F = ma. Remarque : [F] = MLT-2 1 N = 1 kg. m. s-2 10

Homogénéité d’une formule q Une équation est dite homogène si ses deux membres ont la même dimension. q Exemple : « v = d t » n’est pas homogène : [v] = LT-1 et [d t] = LT La relation v = d t est donc fausse. q Attention, une expression homogène n’est pas nécessairement juste : Ec = mv 2… 11

Homogénéité d’une formule (suite) q Le faisceau laser ayant une longueur d’onde l, parmi les relations suivantes, lesquelles ne sont pas homogènes ? 12

Homogénéité d’une formule [d] = L 2 L-1 = L [d] = L 2 L-2 = 1 L q [d] = L 3 L La formule correcte est : Mais l’analyse dimensionnelle seule ne permet pas de la retrouver. 13

Homogénéité d’une formule q Vérifier que la formule : T 0 = 2 p est homogène. Formule où T 0 représente la période des oscillations d’un pendule simple, l sa longueur et g l’intensité de la pesanteur. 14

Homogénéité d’une formule q T 0 = 2 p L’expression est homogène si : [T 0] = T ; [l] = L P = mg g = P/m [g] = [F]/[m] = MLT-2 M-1 = LT-2 [l/g] = LT 2 L-1 = T 2 et donc =T 15

q q Pour respecter l’homogénéité d’une relation, on ne peut ajouter que des grandeurs de même dimension. Exemples : Ec + Ep = E ; u. R + u. C = 0 … Une relation telle que : (1) n’est correcte que si : [l] = T? -1 car : (1) Forme différentielle de la loi de décroissance radioactive (l : constante radioactive). 16
