trouver, voir et télécharger des images du Soleil Ph. M - 2018/03/18 Les images du Soleil phm – mars 2018

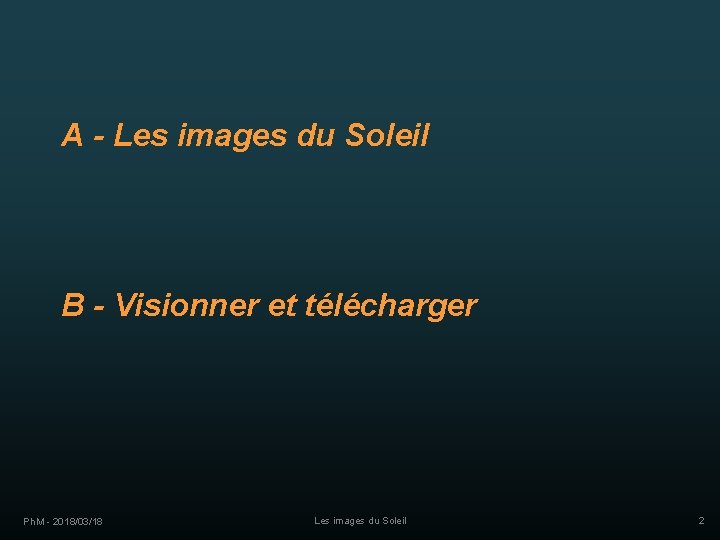

A - Les images du Soleil B - Visionner et télécharger Ph. M - 2018/03/18 Les images du Soleil 2

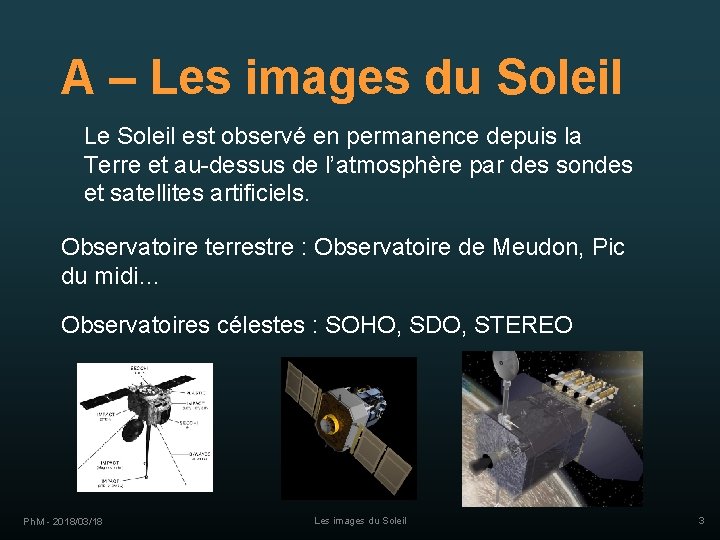

A – Les images du Soleil Le Soleil est observé en permanence depuis la Terre et au-dessus de l’atmosphère par des sondes et satellites artificiels. Observatoire terrestre : Observatoire de Meudon, Pic du midi… Observatoires célestes : SOHO, SDO, STEREO Ph. M - 2018/03/18 Les images du Soleil 3

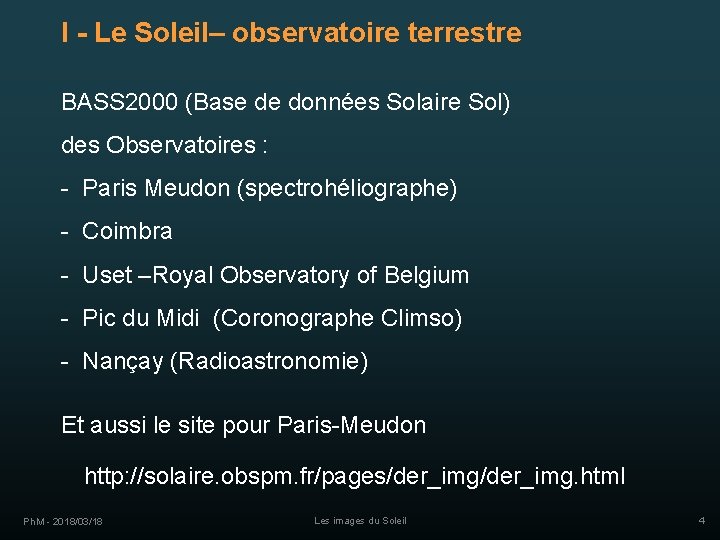

I - Le Soleil– observatoire terrestre BASS 2000 (Base de données Solaire Sol) des Observatoires : - Paris Meudon (spectrohéliographe) - Coimbra - Uset –Royal Observatory of Belgium - Pic du Midi (Coronographe Climso) - Nançay (Radioastronomie) Et aussi le site pour Paris-Meudon http: //solaire. obspm. fr/pages/der_img. html Ph. M - 2018/03/18 Les images du Soleil 4

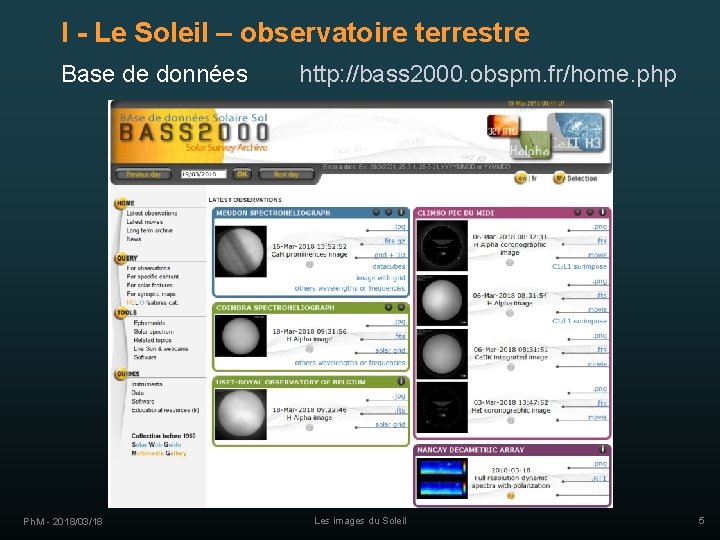

I - Le Soleil – observatoire terrestre Base de données Ph. M - 2018/03/18 http: //bass 2000. obspm. fr/home. php Les images du Soleil 5

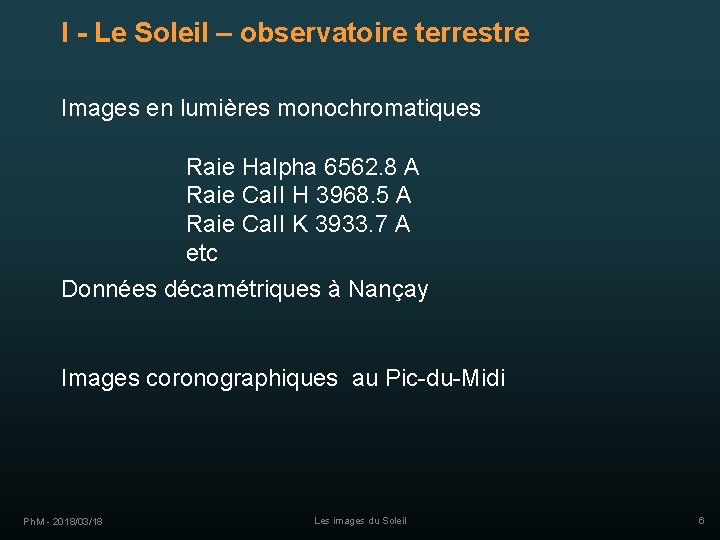

I - Le Soleil – observatoire terrestre Images en lumières monochromatiques Raie Halpha 6562. 8 A Raie Ca. II H 3968. 5 A Raie Ca. II K 3933. 7 A etc Données décamétriques à Nançay Images coronographiques au Pic-du-Midi Ph. M - 2018/03/18 Les images du Soleil 6

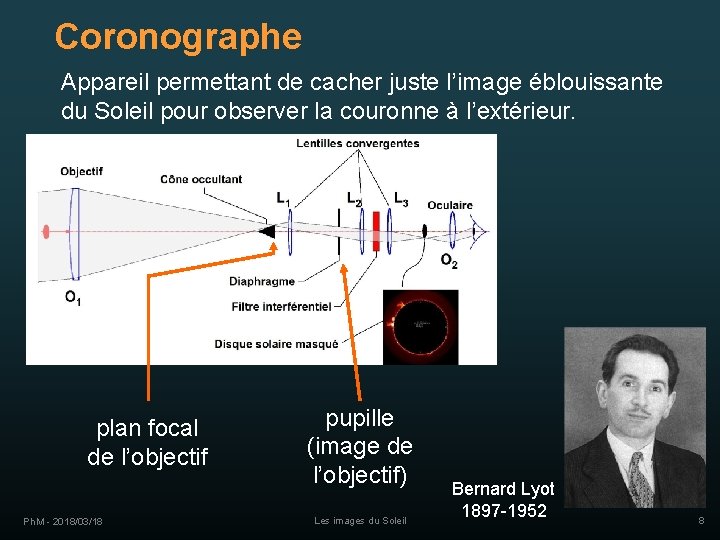

Coronographe Appareil permettant de cacher juste l’image éblouissante du Soleil pour observer la couronne à l’extérieur. plan focal de l’objectif Ph. M - 2018/03/18 pupille (image de l’objectif) Les images du Soleil Bernard Lyot 1897 -1952 8

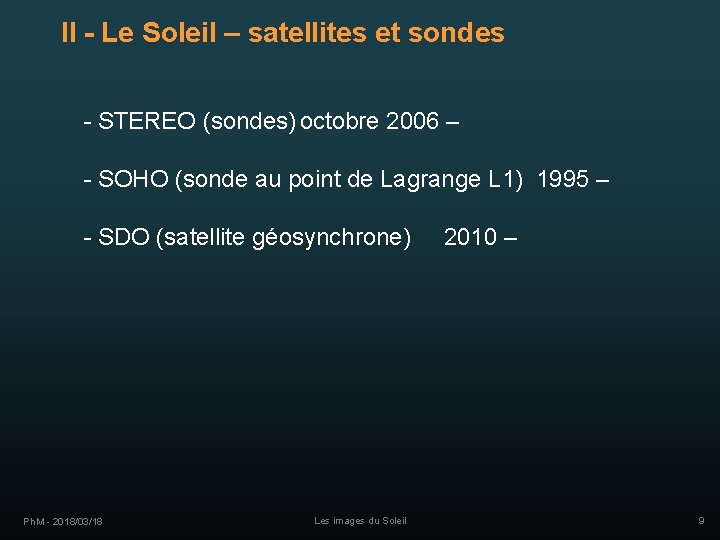

II - Le Soleil – satellites et sondes - STEREO (sondes) octobre 2006 – - SOHO (sonde au point de Lagrange L 1) 1995 – - SDO (satellite géosynchrone) Ph. M - 2018/03/18 Les images du Soleil 2010 – 9

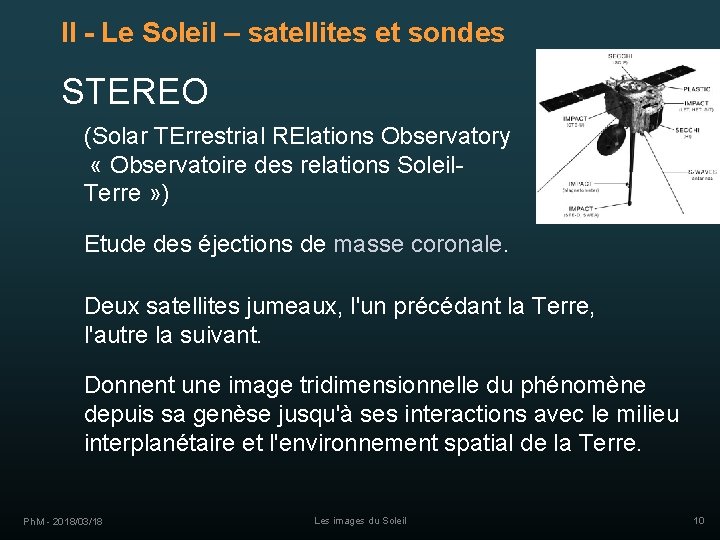

II - Le Soleil – satellites et sondes STEREO (Solar TErrestrial RElations Observatory « Observatoire des relations Soleil. Terre » ) Etude des éjections de masse coronale. Deux satellites jumeaux, l'un précédant la Terre, l'autre la suivant. Donnent une image tridimensionnelle du phénomène depuis sa genèse jusqu'à ses interactions avec le milieu interplanétaire et l'environnement spatial de la Terre. Ph. M - 2018/03/18 Les images du Soleil 10

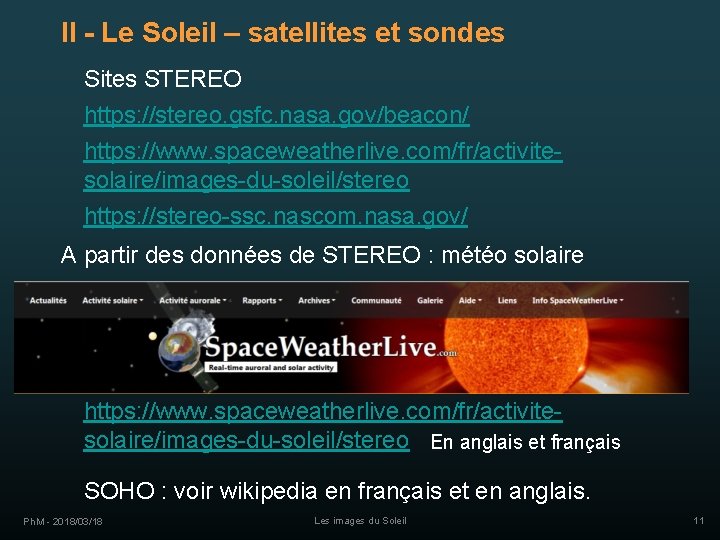

II - Le Soleil – satellites et sondes Sites STEREO https: //stereo. gsfc. nasa. gov/beacon/ https: //www. spaceweatherlive. com/fr/activitesolaire/images-du-soleil/stereo https: //stereo-ssc. nascom. nasa. gov/ A partir des données de STEREO : météo solaire https: //www. spaceweatherlive. com/fr/activitesolaire/images-du-soleil/stereo En anglais et français SOHO : voir wikipedia en français et en anglais. Ph. M - 2018/03/18 Les images du Soleil 11

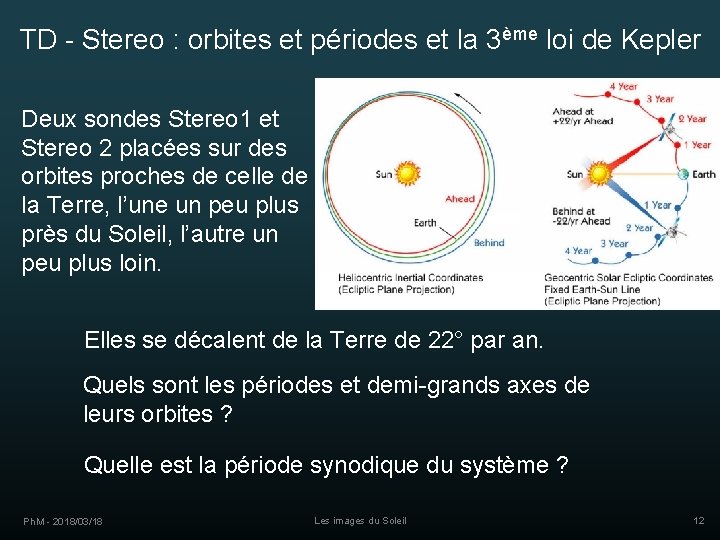

TD - Stereo : orbites et périodes et la 3ème loi de Kepler Deux sondes Stereo 1 et Stereo 2 placées sur des orbites proches de celle de la Terre, l’une un peu plus près du Soleil, l’autre un peu plus loin. Elles se décalent de la Terre de 22° par an. Quels sont les périodes et demi-grands axes de leurs orbites ? Quelle est la période synodique du système ? Ph. M - 2018/03/18 Les images du Soleil 12

Ph. M - 2018/03/18 Mars 2007 Les images du Soleil 13

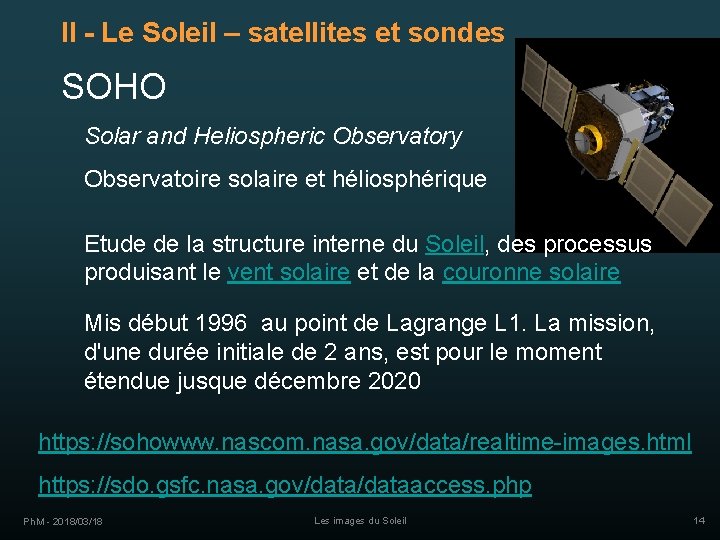

II - Le Soleil – satellites et sondes SOHO Solar and Heliospheric Observatory Observatoire solaire et héliosphérique Etude de la structure interne du Soleil, des processus produisant le vent solaire et de la couronne solaire Mis début 1996 au point de Lagrange L 1. La mission, d'une durée initiale de 2 ans, est pour le moment étendue jusque décembre 2020 https: //sohowww. nascom. nasa. gov/data/realtime-images. html https: //sdo. gsfc. nasa. gov/dataaccess. php Ph. M - 2018/03/18 Les images du Soleil 14

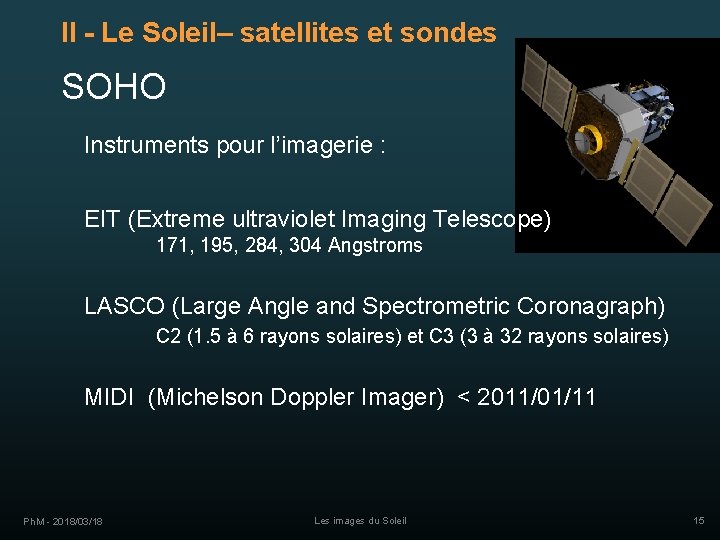

II - Le Soleil– satellites et sondes SOHO Instruments pour l’imagerie : EIT (Extreme ultraviolet Imaging Telescope) 171, 195, 284, 304 Angstroms LASCO (Large Angle and Spectrometric Coronagraph) C 2 (1. 5 à 6 rayons solaires) et C 3 (3 à 32 rayons solaires) MIDI (Michelson Doppler Imager) < 2011/01/11 Ph. M - 2018/03/18 Les images du Soleil 15

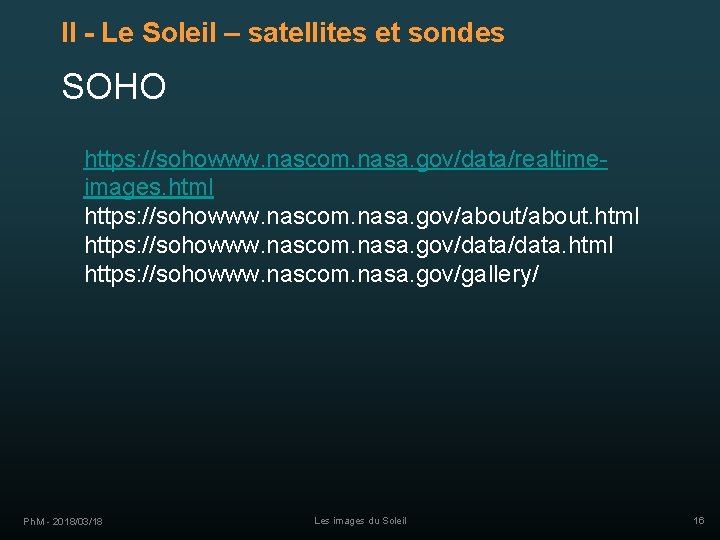

II - Le Soleil – satellites et sondes SOHO https: //sohowww. nascom. nasa. gov/data/realtimeimages. html https: //sohowww. nascom. nasa. gov/about. html https: //sohowww. nascom. nasa. gov/data. html https: //sohowww. nascom. nasa. gov/gallery/ Ph. M - 2018/03/18 Les images du Soleil 16

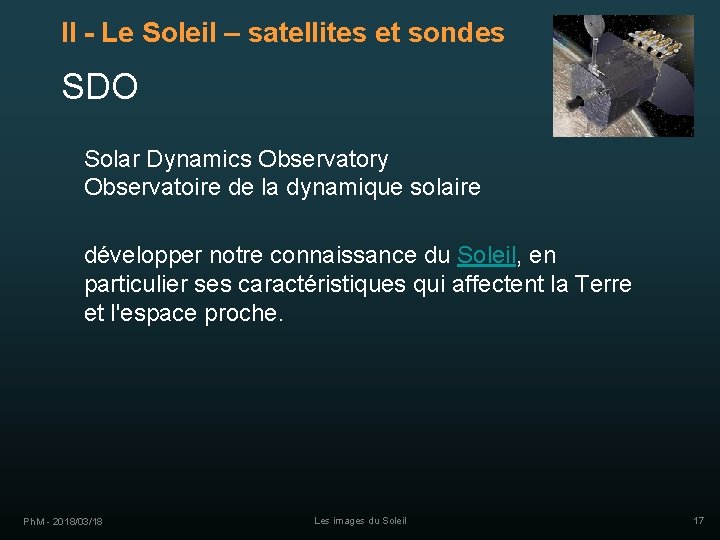

II - Le Soleil – satellites et sondes SDO Solar Dynamics Observatory Observatoire de la dynamique solaire développer notre connaissance du Soleil, en particulier ses caractéristiques qui affectent la Terre et l'espace proche. Ph. M - 2018/03/18 Les images du Soleil 17

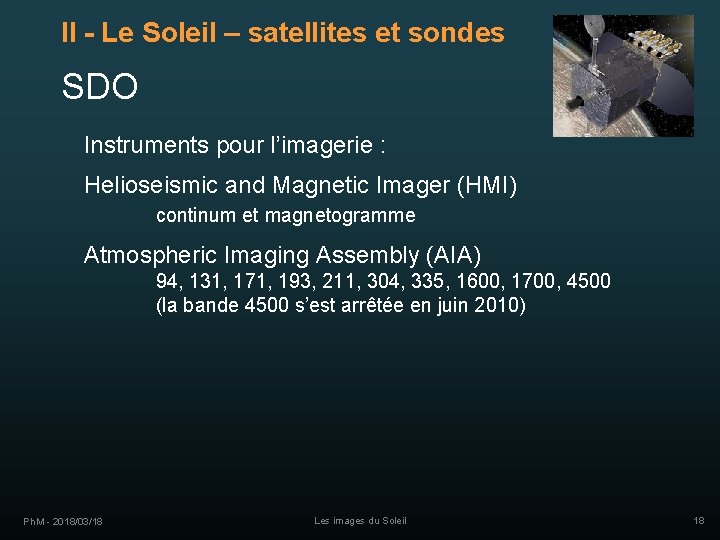

II - Le Soleil – satellites et sondes SDO Instruments pour l’imagerie : Helioseismic and Magnetic Imager (HMI) continum et magnetogramme Atmospheric Imaging Assembly (AIA) Ph. M - 2018/03/18 94, 131, 171, 193, 211, 304, 335, 1600, 1700, 4500 (la bande 4500 s’est arrêtée en juin 2010) Les images du Soleil 18

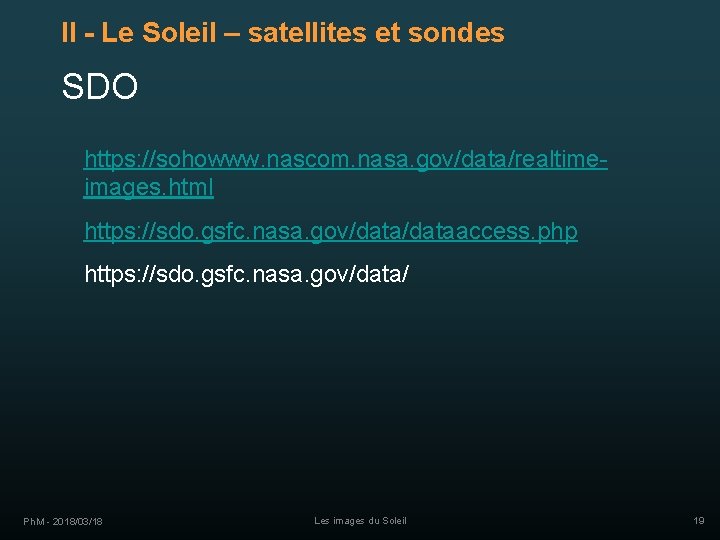

II - Le Soleil – satellites et sondes SDO https: //sohowww. nascom. nasa. gov/data/realtimeimages. html https: //sdo. gsfc. nasa. gov/dataaccess. php https: //sdo. gsfc. nasa. gov/data/ Ph. M - 2018/03/18 Les images du Soleil 19

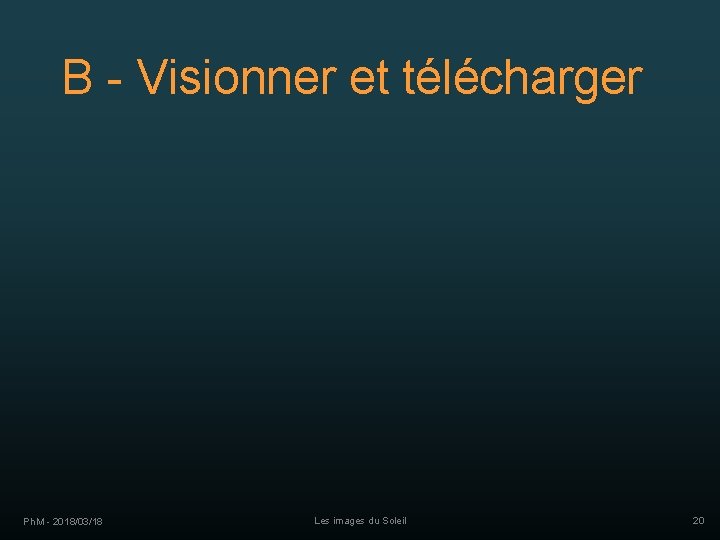

B - Visionner et télécharger Ph. M - 2018/03/18 Les images du Soleil 20

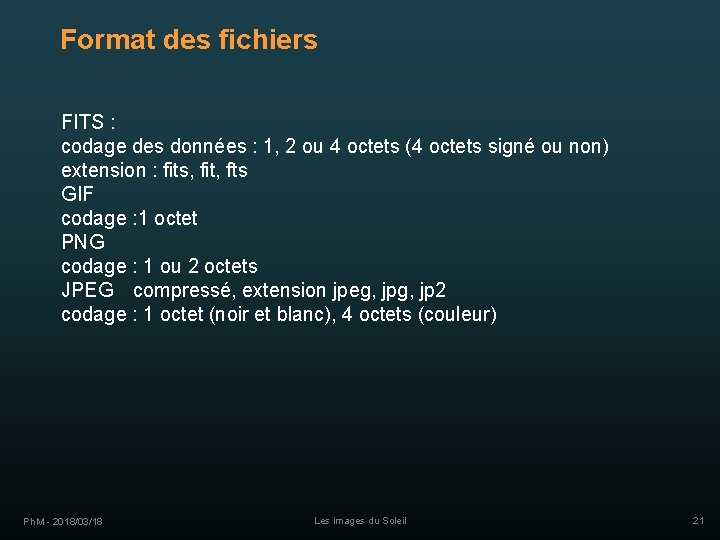

Format des fichiers FITS : codage des données : 1, 2 ou 4 octets (4 octets signé ou non) extension : fits, fit, fts GIF codage : 1 octet PNG codage : 1 ou 2 octets JPEG compressé, extension jpeg, jp 2 codage : 1 octet (noir et blanc), 4 octets (couleur) Ph. M - 2018/03/18 Les images du Soleil 21

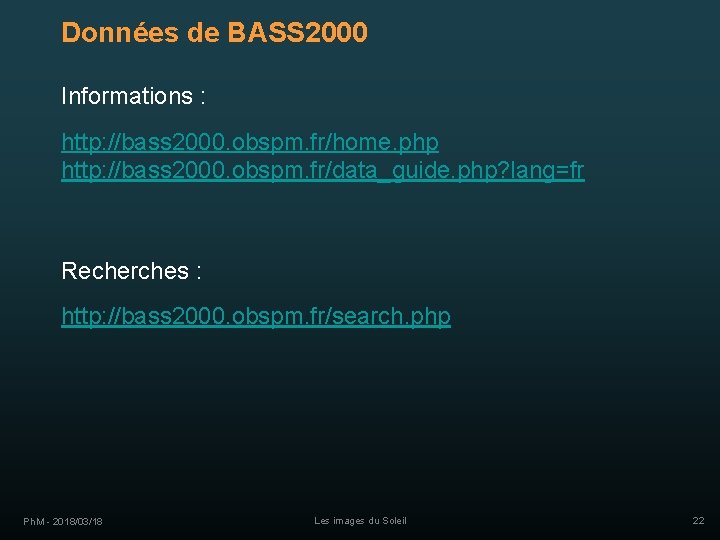

Données de BASS 2000 Informations : http: //bass 2000. obspm. fr/home. php http: //bass 2000. obspm. fr/data_guide. php? lang=fr Recherches : http: //bass 2000. obspm. fr/search. php Ph. M - 2018/03/18 Les images du Soleil 22

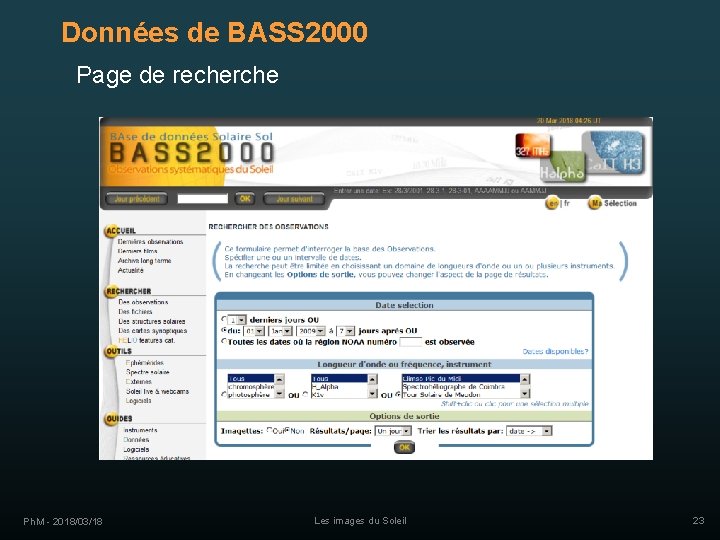

Données de BASS 2000 Page de recherche Ph. M - 2018/03/18 Les images du Soleil 23

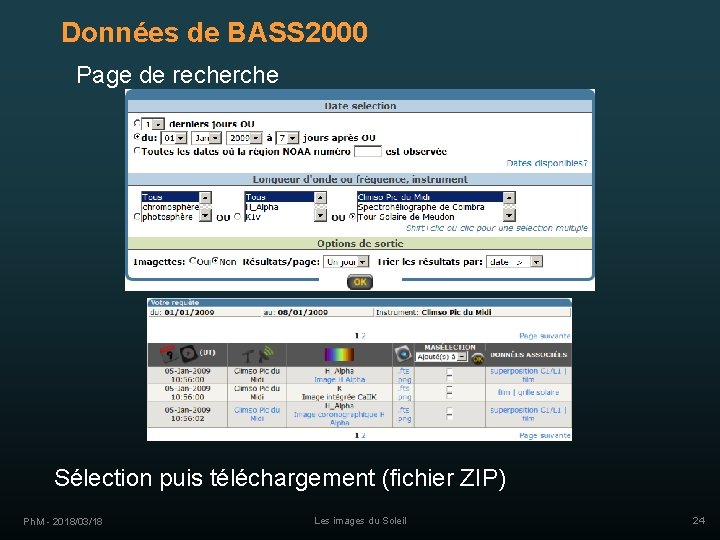

Données de BASS 2000 Page de recherche Sélection puis téléchargement (fichier ZIP) Ph. M - 2018/03/18 Les images du Soleil 24

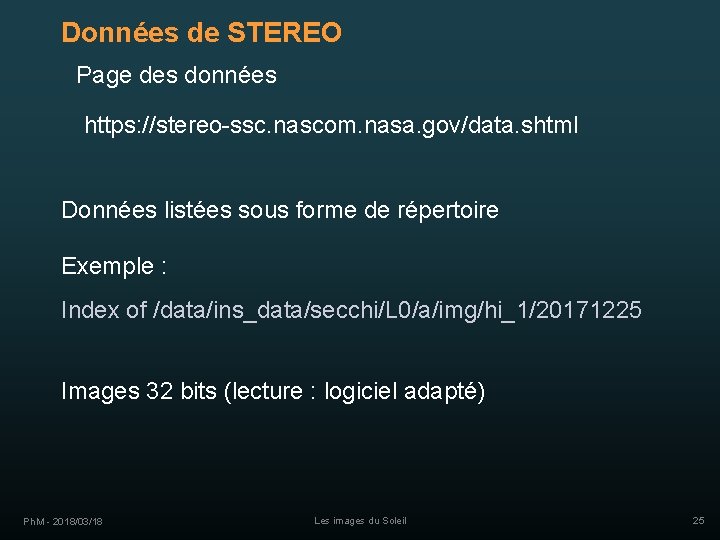

Données de STEREO Page des données https: //stereo-ssc. nascom. nasa. gov/data. shtml Données listées sous forme de répertoire Exemple : Index of /data/ins_data/secchi/L 0/a/img/hi_1/20171225 Images 32 bits (lecture : logiciel adapté) Ph. M - 2018/03/18 Les images du Soleil 25

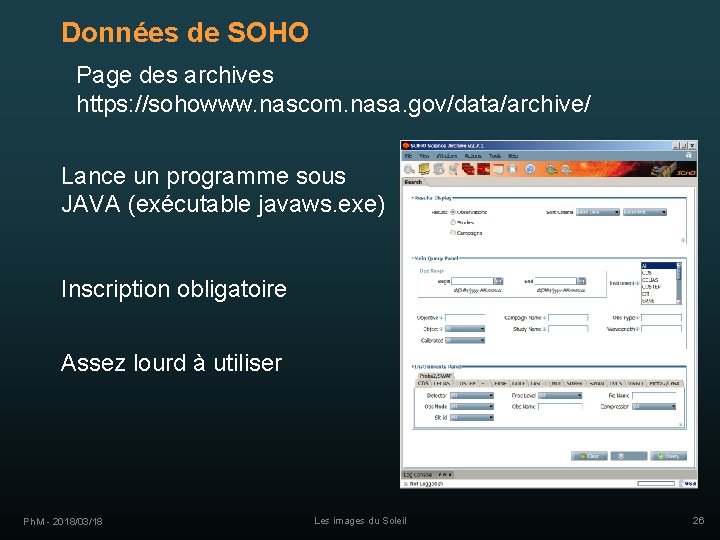

Données de SOHO Page des archives https: //sohowww. nascom. nasa. gov/data/archive/ Lance un programme sous JAVA (exécutable javaws. exe) Inscription obligatoire Assez lourd à utiliser Ph. M - 2018/03/18 Les images du Soleil 26

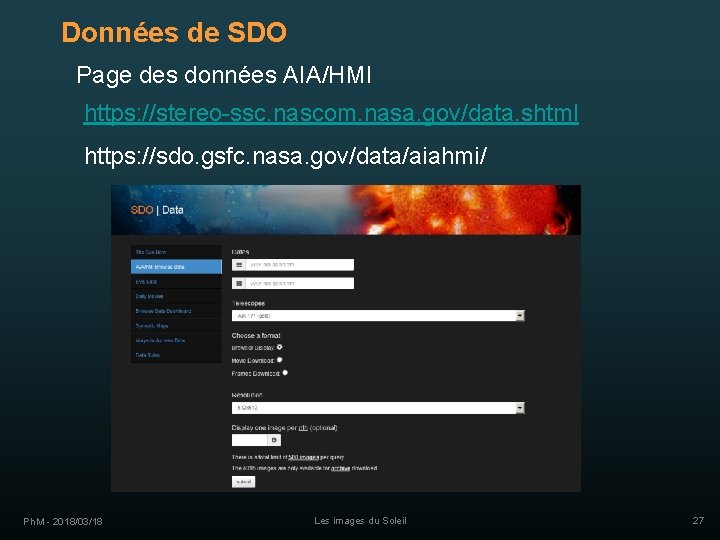

Données de SDO Page des données AIA/HMI https: //stereo-ssc. nascom. nasa. gov/data. shtml https: //sdo. gsfc. nasa. gov/data/aiahmi/ Ph. M - 2018/03/18 Les images du Soleil 27

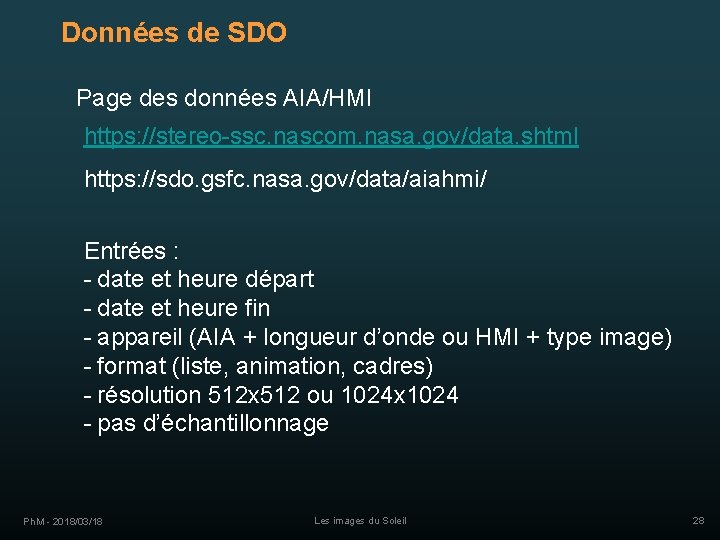

Données de SDO Page des données AIA/HMI https: //stereo-ssc. nascom. nasa. gov/data. shtml https: //sdo. gsfc. nasa. gov/data/aiahmi/ Entrées : - date et heure départ - date et heure fin - appareil (AIA + longueur d’onde ou HMI + type image) - format (liste, animation, cadres) - résolution 512 x 512 ou 1024 x 1024 - pas d’échantillonnage Ph. M - 2018/03/18 Les images du Soleil 28

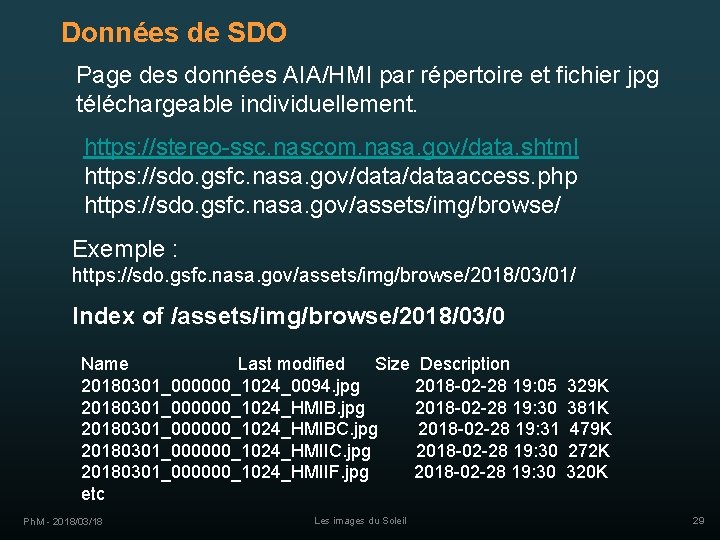

Données de SDO Page des données AIA/HMI par répertoire et fichier jpg téléchargeable individuellement. https: //stereo-ssc. nascom. nasa. gov/data. shtml https: //sdo. gsfc. nasa. gov/dataaccess. php https: //sdo. gsfc. nasa. gov/assets/img/browse/ Exemple : https: //sdo. gsfc. nasa. gov/assets/img/browse/2018/03/01/ Index of /assets/img/browse/2018/03/0 Name Last modified Size Description 20180301_000000_1024_0094. jpg 2018 -02 -28 19: 05 329 K 20180301_000000_1024_HMIB. jpg 2018 -02 -28 19: 30 381 K 20180301_000000_1024_HMIBC. jpg 2018 -02 -28 19: 31 479 K 20180301_000000_1024_HMIIC. jpg 2018 -02 -28 19: 30 272 K 20180301_000000_1024_HMIIF. jpg 2018 -02 -28 19: 30 320 K etc Ph. M - 2018/03/18 Les images du Soleil 29

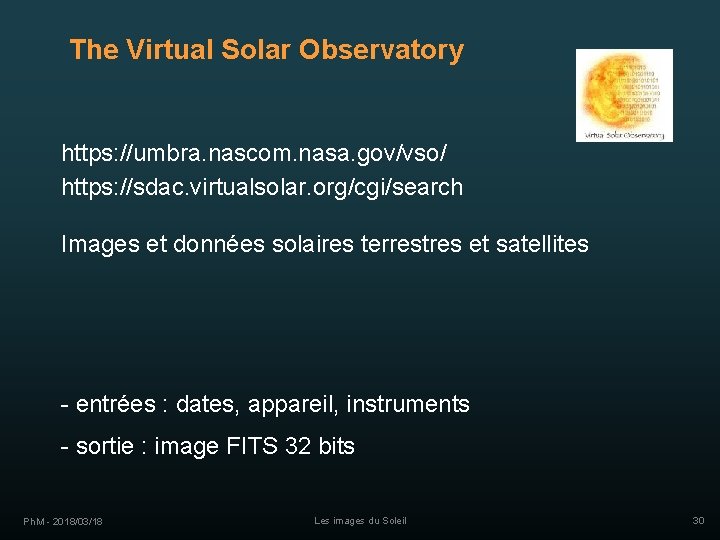

The Virtual Solar Observatory https: //umbra. nascom. nasa. gov/vso/ https: //sdac. virtualsolar. org/cgi/search Images et données solaires terrestres et satellites - entrées : dates, appareil, instruments - sortie : image FITS 32 bits Ph. M - 2018/03/18 Les images du Soleil 30

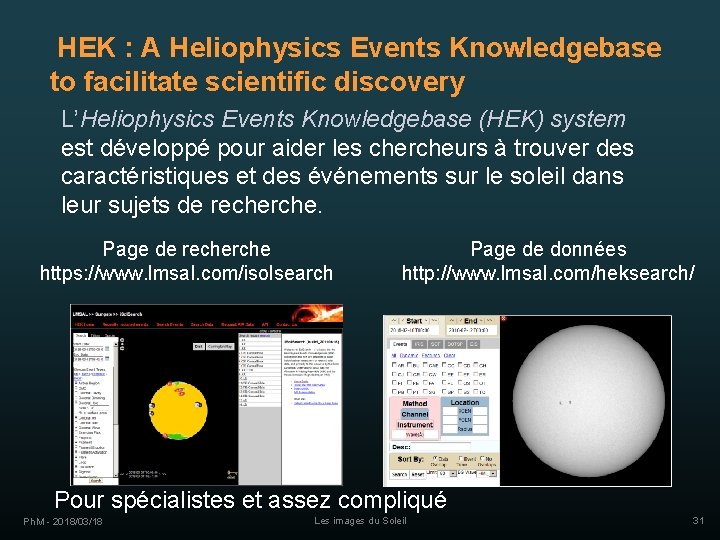

HEK : A Heliophysics Events Knowledgebase to facilitate scientific discovery L’Heliophysics Events Knowledgebase (HEK) system est développé pour aider les chercheurs à trouver des caractéristiques et des événements sur le soleil dans leur sujets de recherche. Page de recherche https: //www. lmsal. com/isolsearch Page de données http: //www. lmsal. com/heksearch/ Pour spécialistes et assez compliqué Ph. M - 2018/03/18 Les images du Soleil 31

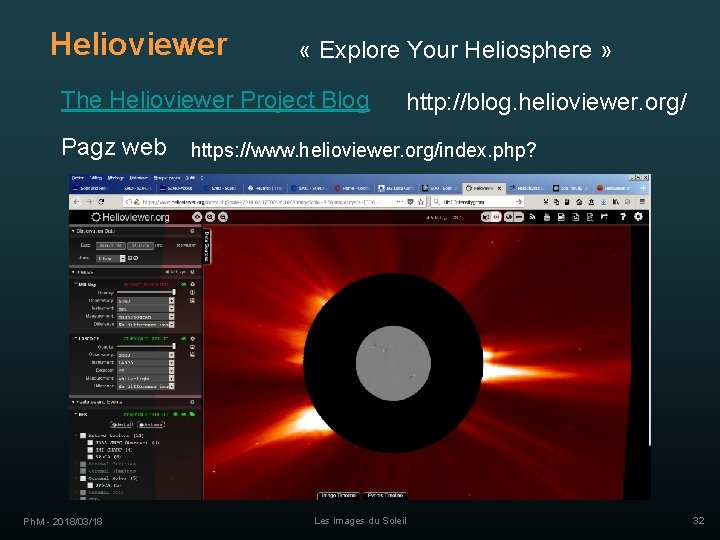

Helioviewer « Explore Your Heliosphere » The Helioviewer Project Blog Pagz web Ph. M - 2018/03/18 http: //blog. helioviewer. org/ https: //www. helioviewer. org/index. php? Les images du Soleil 32

Ph. M - 2018/03/18 Les images du Soleil 33
