TROUBLE SHOOTING SISTEM KEMUDI FISHBONE 1 GERAK BEBAS

TROUBLE SHOOTING SISTEM KEMUDI FISHBONE

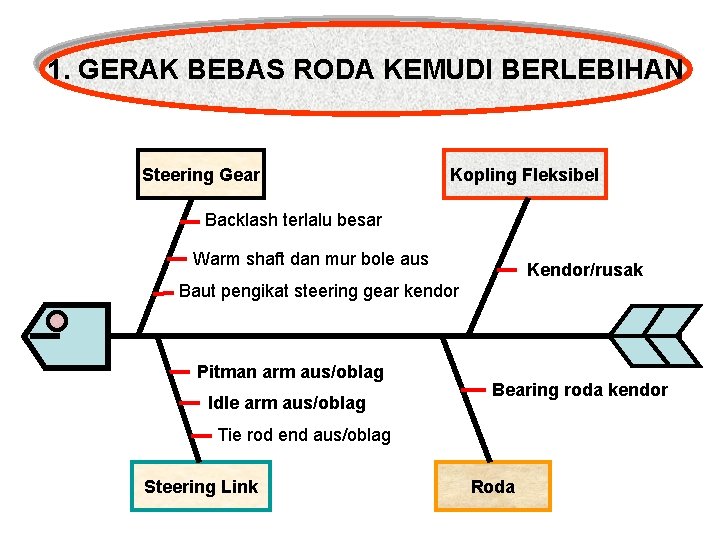

1. GERAK BEBAS RODA KEMUDI BERLEBIHAN Steering Gear Kopling Fleksibel Backlash terlalu besar Warm shaft dan mur bole aus Kendor/rusak Baut pengikat steering gear kendor Pitman arm aus/oblag Idle arm aus/oblag Bearing roda kendor Tie rod end aus/oblag Steering Link Roda

2. KEMBALINYA KEMUDI KE POSISI LURUS TIDAK BAIK Steering Gear Steering Link Cacat / rusak Pre-load terlalu besar Macet/gesekannya besar Free play tidak ada Bengkok Bearing main shaft rusak Main Shaft

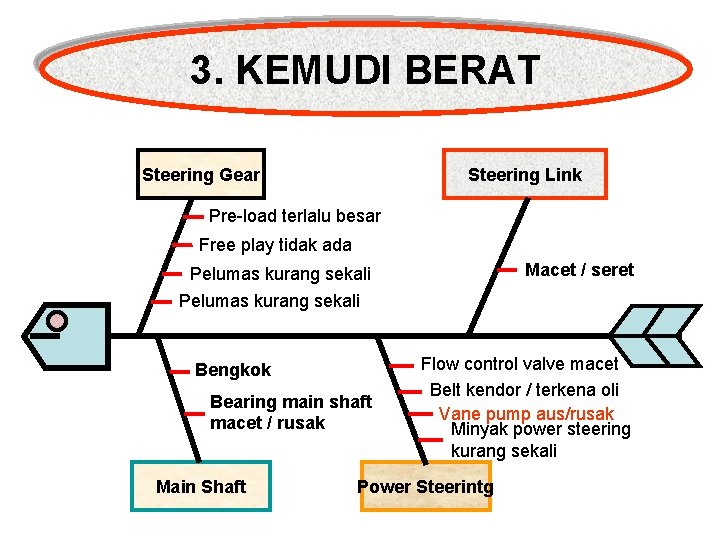

3. KEMUDI BERAT Steering Gear Steering Link Pre-load terlalu besar Free play tidak ada Macet / seret Pelumas kurang sekali Bengkok Bearing main shaft macet / rusak Main Shaft Flow control valve macet Belt kendor / terkena oli Vane pump aus/rusak Minyak power steering kurang sekali Power Steerintg

4. KENDARAAN MELAYANG Baut Pengikat Steering Gear Pre-load terlalu besar Kendor Pre-load kecil Pitman arm aus/oblag Tie rod aus/oblag Idle arm aus / oblag Steering Link

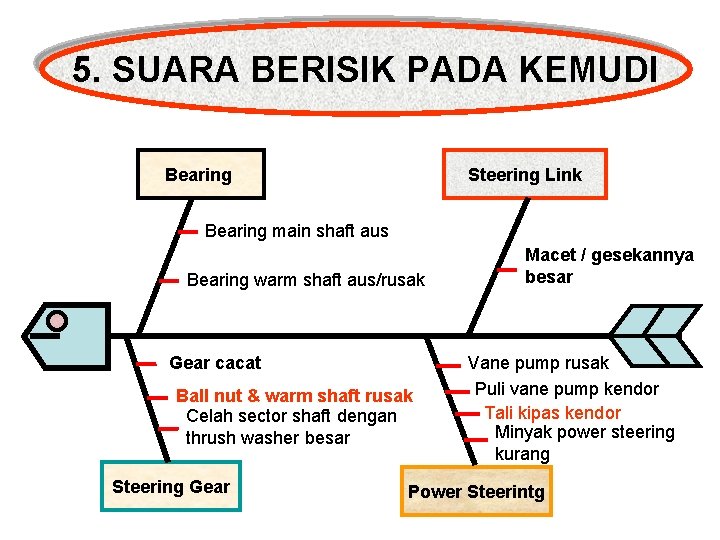

5. SUARA BERISIK PADA KEMUDI Bearing Steering Link Bearing main shaft aus Bearing warm shaft aus/rusak Gear cacat Ball nut & warm shaft rusak Celah sector shaft dengan thrush washer besar Steering Gear Macet / gesekannya besar Vane pump rusak Puli vane pump kendor Tali kipas kendor Minyak power steering kurang Power Steerintg
