Contents Algemene informatie Lasertechniek • Wat is een laser en hoe werkt het? Algemene informatie Lasergraveermaterialen • • • Welke materialen zijn laserbaar met een CO 2 laser? Wat zijn de aandachtspunten voor lasermateriaal? Welke materialen moeten niet gelaserd worden? Informatie over Trotec Lasermaterialen • • Historie. Gamma van materialen. Theorie over toepassingen • • • Waar moet een tekening aan voldoen? Jobcontrol. Wat zijn de verschillende parameters en wat is het effect ervan? Praktijk • Uitvoeren van voorbereide toepassingen aan de hand van de opgedane kennis. Vragen • Ruimte voor vragen/opmerkingen. ww. troteclaser. com

Algemene informatie Lasertechniek

Algemene Informatie Lasertechniek Wat is een laser? • Een laser is een lichtbron die in staat is een smalle coherente bundel licht voort te brengen. Het licht van een laser is daardoor monochromatisch (1 kleur => 1 golflengte) ww. troteclaser. com

Algemene Informatie Lasertechniek (2) Welke lasers zijn er? • Vele soorten lasers, met elk een eigen golflengte die wordt uitgezonden. Gebruikt door Trotec Laser: • CO 2 -laser: golflengte 10600 nm. Kan alles, behalve metaal. • Fiberlaser: golflengte 1064 nm. Kan niets, behalve metaal. • MOPA, speciale Fiber, pulslengte kan worden aangepast. • Er zijn uitzonderingen, CO 2 kan bijvoorbeeld ook RVS markeren en fiber kan sommige kunststoffen omkleuren. ww. troteclaser. com

Algemene Informatie Lasertechniek (3) Basis werking lasermachine • • • Route Laserlicht Spiegels Lenzen Air. Assist (gaskit) Focussering ww. troteclaser. com

Algemene informatie laserbare materialen

Algemene informatie laserbare materialen. ww. troteclaser. com

Algemene informatie laserbare materialen (2) Welke materialen adviseert Trotec Laser om niet te laseren? • Alle materialen die Chloride bevatten; PVC, kunstleer • Chloorgas komt vrij • Teflonkoorts • Polycarbonaat (PC) • Alleen dun materiaal, smeltsporen • ABS • Smeltsporen • Schuim (dikker dan 5 mm) • Grotere kans op brand in de laser • Altijd belangrijk om te weten welk materiaal gelaserd gaat worden! ww. troteclaser. com

Informatie over Trotec Laser Materiaal

Informatie over Trotec Laser materiaal Historie • One-stop-shop • Eigenschappen Trotec Laser materiaal. • • Puur acrylaat Minder stof Minder plak Efficiënte maatvoering ww. troteclaser. com

Informatie over Trotec Laser materiaal (2) Product Gamma • Gelamineerd kunststof plaatmateriaal (2 laags) • Meest gebruikt: Trolase, 30+ kleuren • Ook beschikbaar: Metallics, Stickers, Achterzijde graveerbaar etc. ww. troteclaser. com

Informatie over Trotec Laser materiaal (3) Product Gamma • Kunststof plaatmateriaal (1 laags) • Meest gebruikt: Troglass Color Gloss, 25+ kleuren • Ook beschikbaar: Gematteerd, Clear, Niet transparant ww. troteclaser. com

Informatie over Trotec Laser materiaal (4) Product Gamma • Metalen • Meest gebruikt: Geanodiseerd Aluminium mat, 10 kleuren • Ook beschikbaar: Glans, andere coating, gepolijst messing • Hout • Meest gebruikt: Solid Wood, 5 kleuren • Ook beschikbaar: MDF, Multplex, Geveneerd MDF ww. troteclaser. com

Informatie over Trotec Laser materiaal (5) Product Gamma • Stempelrubber • Meest gebruikt: Aero, geurarm • Markeermateriaal tbv zwart markeren van metalen • Meest gebruikt: Marksolid spray • Ook beschikbaar: Pasta, Tape ww. troteclaser. com

Informatie over Trotec Laser materiaal (6) Extra services • Cut-to-Size • Kleeflaag • • 3 M 467 3 M 468 Foamtape Magnetische backing • Logistiek • Voor 16: 00 besteld => in de regel volgende dag in huis • Centrale opslag + decentrale magazijnen • Verschillende manieren van bestellen • bestel@troteclaser. nl : gemakkelijk en snel • www. graveermaterialen. nl : gemakkelijk en vaak speciale webacties • Telefonisch: 053 -5741515 : gemakkelijk en professioneel advies ww. troteclaser. com

Theorie over toepassingen

Theorie over toepassingen Waar moet een tekening aan voldoen? • Printerdriver • Trotec Laser maakt gebruik van een speciale printerdriver, hierdoor kunt u gebruik maken van de meest exotisch designprogrammas • Kleuren: RGB • Parameters worden aan de hand van kleuren bepaald, dit is op basis van de RGB kleuren • Dikte van snijlijnen • Trotec Laser machines kunnen omgaan met vectoren, de snijlijn is een vector met lijndikte “Haarlijn” • DPI • Afmeting door te sturen taak • Deze is gelijk aan het werkgebied, dit zorgt ervoor dat u nauwkeurig uw taak kunt plaatsen. ww. troteclaser. com

Theorie over toepassingen (2) Mini Manager Printer Driver • Wat is Mini Manager • Mini Manager is een krachtig programma waarmee u de uiteindelijke parameters instelt • Belangrijke eigenschappen Mini Manager • Stap voor Stap • Stap voor stap worden de verschillende instellingen desgewenst aangepast. • Materiaal database • Eenvoudig aan te passen • Eenvoudig materiaal parameters toevoegen • Verschillende optimalisaties • • Verschillende mogelijkheden rastering grijswaardes Fotogravures Optimale kwaliteit Enhanced geometries • Verschillende mogelijkheden rastering van grijswaardes ww. troteclaser. com

Theorie over toepassingen ww. troteclaser. com

Theorie over toepassingen (3) Materialen Tabblad • Materiaalselectie • Dikte • • Auto Focus: Aan of uit Intensiteit: Tabblad per kleur • Air Assist: Aan of uit • Vermogen (Power) • • Hier kiest u welke bestaande materiaalparameters u wilt gebruiken. Mini Manager is standaard voorzien van verschillende instellingen. U kunt hier zelf eenvoudig materialen toevoegen in de groep My Materials • Hier geeft u de dikte van het materiaal in. Hiermee weet de auto-focus functie hoog de tafel moet komen • Eerst maakt u de keuze uit “Snijden, Graveren of Overslaan” • Bij het graveren wordt aangeraden om de Air Assist uit te zetten, dit voorkomt onnodig stofvorming. U dient hierbij wel goed de lens in de gaten te houden. ? • Deze waarde is het percentage van het maximale vermogen van de laserbron die u heeft aangeschaft. • Het vermogen bepaalt grotendeels de diepte en de mate van “verbranding” Snelheid (Speed) • Deze waarde is het percentage van de maximale assensnelheid van de machine • De snelheid bepaalt met het vermogen de diepte en mate van “verbranding”, tevens heeft deze invloed op de mate van te bereiken details. ww. troteclaser. com

Theorie over toepassingen ww. troteclaser. com

Theorie over toepassingen (4) Instellingen Tabblad • Proces • Hier heeft u keuze uit Standaard en Stempel • • • Standaard: Normaal graveren Stempel: de tekening wordt gespiegeld en onderaan de diepgravures wordt een “Schouder” geplaatst. U kunt deze instellen op Vlak, Medium of Steil Grijswaarden • Deze geven aan hoe grijswaarden worden gemaakt. • • • Ordered Dithering: Meest gebruikt voor fotos, een regelmatig patroon van puntjes zorgt voor de illusie van grijstinten Error Diffusion: Een andere manier van rastering Zwart-wit: geen grijswaarden Kleur: De kleuren worden doorgestuurd en niet omgezet naar grijswaarden, per kleur moeten de parameters worden ingesteld Graveerrichting • Omdat de afzuiging aan de bovenkant van de machine zit wordt daar de rook heen getrokken. Bij het van onder naar boven graveren komt er geen rook langs het al gegraveerde. Dit wordt het meest aangeraden. • Resolutie • De resolutie bepaalt het aantal horizontale lijnen per inch. Dit betekent dat 1000 dpi 2 x langer duurt dan 500 dpi. • Snijtafel • Hier geeft u aan of de snijtafel in de machine zit en welke dikte deze heeft. Dit is belangrijk om aan te geven, anders kan er een botsing plaatsvinden tussen tafel en as. • Rondgraveer • Hier geeft u aan of er een rondgraveerunit in de machine zit. De diameter is de diameter van het te laseren object. ww. troteclaser. com

Theorie over toepassingen ww. troteclaser. com

Theorie over toepassingen (5) Opsomming Tabblad • In dit tabblad ziet u de opgegeven waardes. Loop deze goed na, met name het aanstaan van de snijtafel en de rondgraveer is van belang. • In dit tabblad is er ook nog de keuze tussen “Software Printtoets” en de “Rayjet startknop” deze keuze geeft aan wat het startsignaal is voor de Rayjet. Gaat hij direct werken, of moet de gebruiker de startknop op de lasermachine indrukken. ww. troteclaser. com

Theorie over toepassingen (6) • Tips & Tricks • • • Gebruik een vlak materiaal Laat materialen acclimatiseren Stel de focus goed af en gebruik altijd de meegeleverde focustool Houdt de machine goed schoon (lenzen, werkgebied, klep etc) Gebruik lenzen met kleine focusafstand voor graveren, gebruik lenzen met een grote focusafstand voor het snijden • Graveer uit focus door de dikte van het materiaal aan te passen • Gebruik voor elke nieuw materiaal een nieuwe parameter en pas (goed werkende) bestaande materiaalparameters niet aan. • Loop nooit weg bij een werkende machine ww. troteclaser. com

Voorbeelden van Toepassingen

Voorbeelden van toepassingen Productstands • Gebruikte materiaal • Troglass Colorgloss • Troglass Satins ww. troteclaser. com

Voorbeelden van toepassingen Typeplaatjes • Gebruikte materialen • Geanodiseerd Aluminium • Trolase Metallics • Trolase Lights ww. troteclaser. com

Voorbeelden van toepassingen Naamborden • Gebruikte materialen • Trolase Metallics • Trolase Reverse • Troglass Clear ww. troteclaser. com

Voorbeelden van toepassingen (Sport) Prijzen • Gebruikte materialen • Troglass hele serie • Solid Wood • Trolase Lights ww. troteclaser. com

Voorbeelden van toepassingen (Buiten)signalisatie • Gebruikte materialen • Trolase ADA Signage • Trolase Textures • Trolase Metallic Plus • Trolase Reverse ww. troteclaser. com

Voorbeelden van toepassingen Verlichting • Troglass Colorgloss • Troglass Clear • Troglass LED ww. troteclaser. com

Praktijk Dit gedeelte van de training wordt gebruikt om de kennis die is opgedaan in de praktijk te brengen.

Belangrijke informatie De machines zijn high-tech apparatuur, behandel deze ook zo We werken met (weliswaar kleine oppervlakte) met zeer hoge temperaturen, houdt het werkstuk goed in de gaten Lichte steekvlammen zijn geen gevaar, aanhoudende vlammen moeten worden gedoofd. Het openen van de klep zorgt ervoor dat de taak gestopt wordt, resulterend in het opnieuw moeten starten van de taak. Pauzeer de machine voordat u de klep opent. Controleer na elke taak of de lens schoon is gebleven, maak deze schoon als het nodig is. Aan het eind van het praktijkgedeelte maakt u de machine schoon • Lens + Spiegel • Tafeloppervlak • Verwijderen gebruikte materialen ww. troteclaser. com

Evaluatie en Vragen

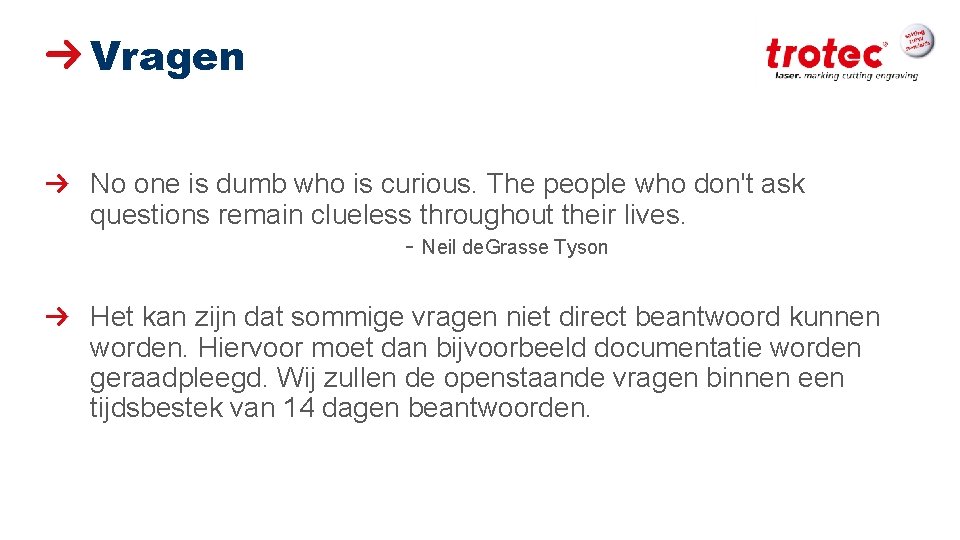

Vragen No one is dumb who is curious. The people who don't ask questions remain clueless throughout their lives. - Neil de. Grasse Tyson Het kan zijn dat sommige vragen niet direct beantwoord kunnen worden. Hiervoor moet dan bijvoorbeeld documentatie worden geraadpleegd. Wij zullen de openstaande vragen binnen een tijdsbestek van 14 dagen beantwoorden. ww. troteclaser. com
