Tronc Commun N 2 Vhicules et engins nergie

Tronc Commun N° 2 Véhicules et engins à énergie électrique embarquée Habilitation électrique - Tronc commun 2 Véhicules - collectif Homo Habilis Aquitaine 1

Formation à l’habilitation électrique Module Tronc Commun N° 2 pour les électriciens intervenant sur véhicules B 1 L, B 1 VL, B 2 VL, BCL Habilitation électrique - Tronc commun 2 Véhicules - collectif Homo Habilis Aquitaine 2

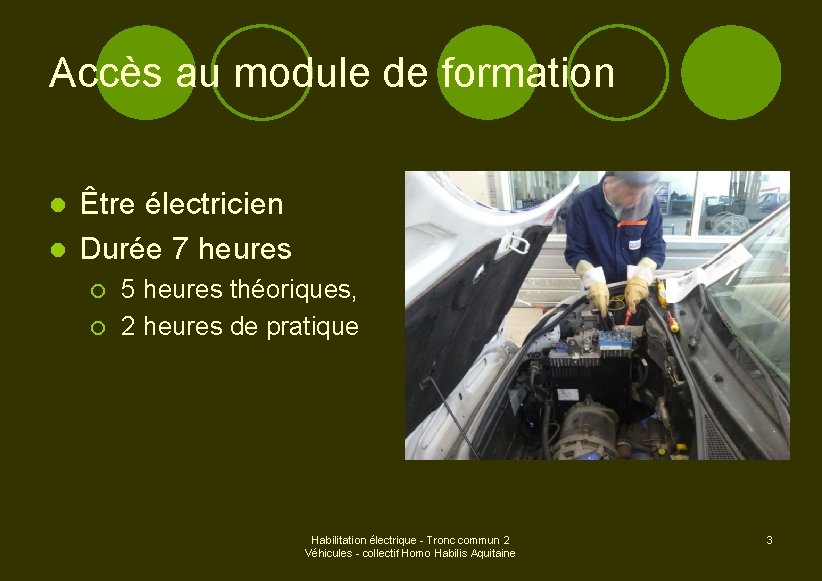

Accès au module de formation Être électricien l Durée 7 heures l ¡ ¡ 5 heures théoriques, 2 heures de pratique Habilitation électrique - Tronc commun 2 Véhicules - collectif Homo Habilis Aquitaine 3

Sommaire l l l 1 – Dispositions réglementaires, 2 – Statistiques d’accidents, 3 – Grandeurs électriques, 4 – Effets du courant sur le corps humain, 5 – Analyse des risques et des dangers, 6 – Risques, 7 – Domaines de tension, limites de zones, 8 – Titres d’habilitation, rôles et procédures, 9 – Mise en place de moyens de protection, 10 – Consignation, 11 – Les EPI EIS et les ECS, la surveillance de sécurité, 12 – Conduite à tenir en cas d’accident ou d’incendie. Habilitation électrique - Tronc commun 2 Véhicules - collectif Homo Habilis Aquitaine 4

1 – Dispositions réglementaires code du travail Habilitation électrique - Tronc commun 2 Véhicules - collectif Homo Habilis Aquitaine 5

1 – Dispositions réglementaires du code du travail l Protection des travailleurs dans des établissements qui mettent en œuvre des courants électriques : ¡ Divers décrets obligent l’employeur à mettre en œuvre les mesures de prévention pour supprimer ou réduire le risque électrique (notamment). Pour cela l’employeur s’assure que : l l Les travaux sont effectués hors tension sauf si la mise hors tension est techniquement impossible ou dangereuse, Les opérations au voisinage sont limitées aux cas où la mise hors tension des ouvrages voisins est impossible, Les opérations non électriques au voisinage sont limitées, Les opérations hors voisinage sont encadrées. Habilitation électrique - Tronc commun 2 Véhicules - collectif Homo Habilis Aquitaine 6

1 – Dispositions réglementaires du code du travail l Obligations du chef d’établissement ¡ Article L 4121 -1 l L’employeur (ou son représentant) prend les mesures nécessaires pour assurer la sécurité et protéger la santé physique et mentale des travailleurs • Par des actions de prévention des risques professionnels, une analyse du risque à chaque poste de travail, • Par des actions de formation et d’information, • Par la mise en place d’une organisation et l’utilisation des moyens adaptés (EPI, EIS, ECS…) Habilitation électrique - Tronc commun 2 Véhicules - collectif Homo Habilis Aquitaine 7

1 – Dispositions réglementaires du code du travail l Droit de retrait du salarié ¡ Article L 4131 -1 Le travailleur alerte immédiatement l’employeur pour toute situation de travail dangereuse présentant un risque pour la santé, l Il peut se retirer d’une telle situation. l Habilitation électrique - Tronc commun 2 Véhicules - collectif Homo Habilis Aquitaine 8

1 – Dispositions réglementaires du code du travail l Code pénal ¡ Article 222 -19 et 221 -6 l Des peines sont encourues pour atteintes involontaires à l’intégrité et la vie de la personne Habilitation électrique - Tronc commun 2 Véhicules - collectif Homo Habilis Aquitaine 9

2 – Statistiques d’accidents d’origine électrique Habilitation électrique - Tronc commun 2 Véhicules - collectif Homo Habilis Aquitaine 10

2 – Statistiques d’accidents d’origine électrique l Chiffres bruts 2011 (Aucun chiffre sur les accidents d’origine électrique sur véhicules) Habilitation électrique - Tronc commun 2 Véhicules - collectif Homo Habilis Aquitaine 11

2 – Statistiques d’accidents d’origine électrique Les lésions occasionnées sont fonction de la nature du courant (alternatif ou continu), de la tension et des paramètres physiologiques. l Les lésions (brûlures, commotions, contusions, plaies) touchent le plus souvent les membres supérieurs et les yeux. l Habilitation électrique - Tronc commun 2 Véhicules - collectif Homo Habilis Aquitaine 12

3 – Grandeurs électriques Habilitation électrique - Tronc commun 2 Véhicules - collectif Homo Habilis Aquitaine 13

3 – Grandeurs électriques En matière de sécurité on rappellera 5 grandeurs électriques : l 1 – La résistance ou l’impédance, l 2 – L’intensité du courant, l 3 – La tension ou différence de potentiel, l 4 – La puissance, l 5 – La fréquence. Habilitation électrique - Tronc commun 2 Véhicules - collectif Homo Habilis Aquitaine 14

3 – Grandeurs électriques l 1 - La résistance l l l C’est la résistance ou l’impédance d’un dipôle qui permet au courant de le traverser plus ou moins facilement, Un matériau peu résistant sera dit conducteur, un matériau très résistant sera dit isolant, La résistance R (ou impédance Z) se mesure en Ohms ( ) R 1 Habilitation électrique - Tronc commun 2 Véhicules - collectif Homo Habilis Aquitaine 15

3 – Grandeurs électriques l 2 - L’intensité du courant, C’est le courant circulant dans un dipôle qui produit de l’effet (effet Joule, magnétisme, chimique…), l Le courant i (I) se mesure en Ampères (A) l Ce courant est directement dépendant de la résistance… l Habilitation électrique - Tronc commun 2 Véhicules - collectif Homo Habilis Aquitaine 16

3 – Grandeurs électriques l 3 - La tension ou Différence de Potentiel, La valeur de la tension dépend du générateur, l La tension va donner la force de circulation des électrons du courant électrique, l La tension U se mesure en Volts l Habilitation électrique - Tronc commun 2 Véhicules - collectif Homo Habilis Aquitaine 17

3 – Grandeurs électriques l 4 - La puissance, La puissance est le produit (multiplication), de la tension et de l’intensité, l La puissance est directement liée à l’énergie (Joules ou Wh) en fonction du temps, l La puissance P se mesure en Watts ou en chevaux (1 CV = 736 W) l Puissance = U x I Énergie = P x t l Habilitation électrique - Tronc commun 2 Véhicules - collectif Homo Habilis Aquitaine 18

3 – Grandeurs électriques l 5 - La Fréquence, La fréquence dépend directement du mode de production ou de conversion de l’énergie, l La fréquence du courant alternatif est proche des impulsions nerveuses du corps humain, il est donc plus dangereux que le courant continu, l En Europe, la fréquence f est de 50 Hz (Hertz), l On parle aussi de 50 périodes par seconde. l Habilitation électrique - Tronc commun 2 Véhicules - collectif Homo Habilis Aquitaine 19

3 – Grandeurs électriques l Analogie avec une retenue d’eau ¡ ¡ ¡ tension courant résistance fréquence la puissance = = = hauteur de chute débit de l’eau diamètre de la conduite jet continu ou pulsé (vagues) dégâts des eaux !!! Habilitation électrique - Tronc commun 2 Véhicules - collectif Homo Habilis Aquitaine 20

4 – Effets sur le corps humain Habilitation électrique - Tronc commun 2 Véhicules - collectif Homo Habilis Aquitaine 21

4 – Effets sur le corps humain Le Choc électrique Électrisation Électrocution Brûlure interne Le Court-circuit Brûlure externe Ultra - violets Émanations Incendie Autres risques Explosion Chute, choc Habilitation électrique - Tronc commun 2 Véhicules - collectif Homo Habilis Aquitaine 22

4 – Effets sur le corps humain Le choc électrique : C’est quand une personne touche une ou plusieurs P. N. S. T. (Pièce Nue Sous Tension), que cette P. N. S. T soit normalement sous tension ou non. l Électrisation : Choc électrique sans suite mortelle, mais des séquelles plus ou moins graves sont possibles. ¡ Électrocution : Choc électrique avec suite mortelle. ¡ Brûlure interne : Le choc électrique provoque le passage du courant dans le corps humain, avec échauffement et brûlures des tissus internes par effet Joule. ¡ Habilitation électrique - Tronc commun 2 Véhicules - collectif Homo Habilis Aquitaine 23

4 – Effets sur le corps humain Le court circuit : Lorsque 2 conducteurs de potentiels différents se touchent accidentellement, le courant engendré est tel que les échauffements sont très importants, jusqu’à faire fondre le métal. l Brûlures externes : Le cuivre en fusion est projeté autour du point de court circuit, L’arc électrique atteint une partie du corps. ¡ Ultra violets : L’arc du court circuit émet un rayonnement ultra violet très néfaste pour l’œil humain. ¡ Émanations : La chaleur du court circuit brûle également les matières plastiques qui produisent des émanations, fumées et des gaz toxiques. ¡ Habilitation électrique - Tronc commun 2 Véhicules - collectif Homo Habilis Aquitaine 24

4 – Effets sur le corps humain Autres risques : Lors des accidents électriques tels que ci-dessus, il peut survenir des conséquences tout aussi graves sans choc électrique. l ¡ Incendie : La chaleur du court circuit peut créer un incendie dans les locaux confinés, ou les locaux inflammables. ¡ Explosion : La chaleur ou le début d’incendie peut engendrer une explosion des produits sensibles. ¡ Chute, chocs : Lors d’un accident électrique, la personne peut avoir une réaction de réflexe incontrôlée, peut se blesser dans un mouvement de recul, peut chuter de sa hauteur ou d’une plateforme. Un décès par chute suite à un incident électrique est classé comme accident électrique. Habilitation électrique - Tronc commun 2 Véhicules - collectif Homo Habilis Aquitaine 25

4 – Effets sur le corps humain l Les causes d’accidents : ¡ Causes matérielles Défauts d’isolements dus au vieillissement des matériels, Usure ou pannes dispositifs et appareils de protection (magnétothermiques, différentiels, surtensions…) Dégradations ou absence de protections, d’obstacles… ¡ Facteurs humains Ignorance du risque, manque de formation Non respect des consignes et des instructions Absence de port des protections ou mauvais état des E. P. I. Mauvaises habitudes de travail, proximité du risque et donc accoutumance… 80 % des accidents d’origine électrique ont lieu sur de la Basse Tension (400 Volts) Habilitation électrique - Tronc commun 2 Véhicules - collectif Homo Habilis Aquitaine 26

4 – Effets sur le corps humain Effets sur le cerveau Risque de destruction irréversible des cellules et des neurones l Effets sur le cœur Risque de fibrillation (arrêt du cœur), arrêt de la circulation sanguine l Effets sur les poumons Risque de contraction de la cage thoracique, asphyxie l Effets sur les muscles Contraction des muscles moteurs. Risque de chutes, réactions involontaires, risque de non lâcher. l Habilitation électrique - Tronc commun 2 Véhicules - collectif Homo Habilis Aquitaine 27

4 – Effets sur le corps humain Si une personne est placée dans un circuit électrique, elle est comparable à un récepteur. Elle reçoit une tension U en volts et est parcourue par un courant électrique I en ampères qui dépend de la résistance du corps R en ohms : Cette valeur de résistance dépend de plusieurs éléments tels que l la douceur ou dureté et l’épaisseur de la peau l la force d’appui, la pression et la surface du contact l la tension et la fréquence du courant l les individus… Habilitation électrique - Tronc commun 2 Véhicules - collectif Homo Habilis Aquitaine 28

4 – Effets sur le corps humain l Valeurs normalisées de résistance du corps humain en courant alternatif AC Conditions Valeurs conventionnelles Sèches Humides Mouillées ou immergées 5000 Ω 2500 Ω 1200 Ω Exercice de calcul : Lors d’un contact accidentel, un opérateur, mains nues, touche accidentellement les bornes au moteur 400 V AC. Calculer le courant dans son corps : l U= R= Habilitation électrique - Tronc commun 2 Véhicules - collectif Homo Habilis Aquitaine I= 29

4 – Effets sur le corps humain l Valeurs normalisées de résistance du corps humain en courant continu DC Conditions Valeurs conventionnelles Sèches Humides Mouillées ou immergées 12000 Ω 6000 Ω 3000 Ω Exercice de calcul : Lors d’un contact accidentel, un opérateur, mains nues, touche accidentellement les bornes + et - au régulateur 400 V DC. Calculer le courant dans son corps : l U= R= Habilitation électrique - Tronc commun 2 Véhicules - collectif Homo Habilis Aquitaine I= 30

4 – Effets sur le corps humain Habilitation électrique - Tronc commun 2 Véhicules - collectif Homo Habilis Aquitaine 31

4 – Effets sur le corps humain l Risque d’électrocution plus élevé si le choc intervient à la fin de la systole Systole Diastole Habilitation électrique - Tronc commun 2 Véhicules - collectif Homo Habilis Aquitaine 32

4 – Effets sur le corps humain Conditions courant alternatif AC Résistance du courant de non lâcher corps humain tension de sécurité en alternatif sèches 5000 Ω 10 m. A ou 0, 01 A 50 Volts AC humides 2500 Ω 10 m. A ou 0, 01 A 25 Volts AC mouillées 1200 Ω 10 m. A ou 0, 01 A 12 Volts AC Habilitation électrique - Tronc commun 2 Véhicules - collectif Homo Habilis Aquitaine 33

4 – Effets sur le corps humain Conditions Résistance du courant de non lâcher courant corps humain continu DC tension de sécurité en continu sèches 12000 Ω 10 m. A ou 0, 01 A 120 Volts DC humides 6000 Ω 10 m. A ou 0, 01 A 60 Volts DC mouillées 3000 Ω 10 m. A ou 0, 01 A 30 Volts DC Habilitation électrique - Tronc commun 2 Véhicules - collectif Homo Habilis Aquitaine 34

5 – Analyse du risque et des dangers l Principe de prévention des accidents du travail. Mise en place d’une procédure de Prévention pour la Sécurité et la Santé au Travail. l Un employeur doit protéger son employé, son état de santé sera, au moment où il va quitter l’entreprise, égal à celui qu’il avait en entrant. Habilitation électrique - Tronc commun 2 Véhicules - collectif Homo Habilis Aquitaine 35

5 – Analyse du risque et des dangers l Toute situation de travail doit être précédée d’une analyse du risque pour mettre en œuvre la prévention. Situation de travail Danger Habilitation électrique - Tronc commun 2 Véhicules - collectif Homo Habilis Aquitaine Opérateur 36

5 – Analyse du risque et des dangers l L’analyse du risque doit faire apparaître les situations dangereuses, Situation de travail et approche d’un danger Danger Opérateur Situation dangereuse Habilitation électrique - Tronc commun 2 Véhicules - collectif Homo Habilis Aquitaine 37

5 – Analyse du risque et des dangers l Surtout si l’évènement dangereux peut survenir, Situation de travail avec évènement dangereux Danger Opérateur Évènement dangereux Habilitation électrique - Tronc commun 2 Véhicules - collectif Homo Habilis Aquitaine 38

5 – Analyse du risque et des dangers l On parle alors de dommage, L’évènement dangereux peut amener un dommage Danger Opérateur Dommage Habilitation électrique - Tronc commun 2 Véhicules - collectif Homo Habilis Aquitaine 39

5 – Analyse du risque et des dangers l On ¡ parle alors de dommage, par atteinte à l’intégrité du corps humain (décès, blessure, handicap, AT avec ou sans IP) l ¡ lors d’un accident, par maladie professionnelle, surdité, TMS, amiante… l sur le long terme par effet cumulatif, Habilitation électrique - Tronc commun 2 Véhicules - collectif Homo Habilis Aquitaine 40

5 – Analyse du risque et des dangers l Principe de la prévention ¡ plusieurs niveaux de prévention l prévention intrinsèque • Supprimer le danger • Réduire le danger l protection collective ou individuelle • Installer les Équipements Collectifs de Sécurité, • Proposer les Équipements de Protection Individuelle, l formation ou information, habilitation • Procéder à une campagne de formation et/ou d’information sur les risques et les moyens de se protéger, • S’assurer que le personnel comprend et applique les consignes orales ou écrites, respecte les interdictions… Habilitation électrique - Tronc commun 2 Véhicules - collectif Homo Habilis Aquitaine 41

5 – Analyse du risque et des dangers l Prévention intrinsèque (niveau 1) Habilitation électrique - Tronc commun 2 Véhicules - collectif Homo Habilis Aquitaine 42

5 – Analyse du risque et des dangers l Prévention intrinsèque (niveau 1) Habilitation électrique - Tronc commun 2 Véhicules - collectif Homo Habilis Aquitaine 43

5 – Analyse du risque et des dangers l Protection collective (niveau 2) Habilitation électrique - Tronc commun 2 Véhicules - collectif Homo Habilis Aquitaine 44

5 – Analyse du risque et des dangers l Protection individuelle (niveau 2) Habilitation électrique - Tronc commun 2 Véhicules - collectif Homo Habilis Aquitaine 45

5 – Analyse du risque et des dangers l Formation et/ou information, habilitation des opérateurs (niveau 3) Habilitation électrique - Tronc commun 2 Véhicules - collectif Homo Habilis Aquitaine 46

5 – Analyse du risque et des dangers l Le CSE* Comité Social et Économique (ex CHSCT) est consulté, mais l’employeur décide en dernier lieu, en fonction des risques, de la probabilité d’apparition et aussi en fonction des coûts. * dès 11 salariés Habilitation électrique - Tronc commun 2 Véhicules - collectif Homo Habilis Aquitaine 47

5 – Analyse du risque et des dangers gravité très grave moyen faible 4 Réduction du risque nécessaire 3 Réduction du risque priorité 2 2 1 Réduction du risque non prioritaire 1 très improbable 2 improbable 3 probable Habilitation électrique - Tronc commun 2 Véhicules - collectif Homo Habilis Aquitaine 4 probabilité d'occurrence très probable 48

5 – Analyse du risque et des dangers Conception des installations électriques et des véhicules Conception des matériels, des appareils, des constituants NF – CE – Classes – IP…. Formation du personnel à la sécurité en général, électrique en particulier NFC 18 -550 Réduction du risque non prioritaire Engagement de l’employeur : Procédure, formation, moyens, contrôles …. Habilitation électrique - Tronc commun 2 Véhicules - collectif Homo Habilis Aquitaine 49

6 – Risques, dispositifs de protection, schémas… Réduction du risque non prioritaire Habilitation électrique - Tronc commun 2 Véhicules - collectif Homo Habilis Aquitaine 50

6 – Risques Contact direct : Un mécanicien, électricien ou non, accède à des P. N. S. T. ou démonte intentionnellement un appareil, une protection. l La PNST peut être : ¡ ¡ l un potentiel fixé, borne reliée directement à la carrosserie (négatif 12 V batterie servitude) Un potentiel flottant, sans contact électrique avec une pièce à potentiel fixé (batteries de traction) La personne touche avec une partie de son corps la PNST, deux pièces qui sont normalement sous tension (bornes de batterie chargée, régulateur, moteur, borne de câble ou câble dénudé…) Son corps est parcouru par un courant électrique Habilitation électrique - Tronc commun 2 Véhicules - collectif Homo Habilis Aquitaine 51

6 – Risques Contact indirect : Un mécanicien, électricien ou non, accède à une partie qui ne doit normalement pas être sous tension l La personne touche avec une partie de son corps une pièce qui est normalement sous tension (bornes de batterie chargée, régulateur, moteur, borne de câble ou câble dénudé…) et une partie de carrosserie qui n’est normalement pas sous tension. Son corps est également parcouru par un courant électrique Habilitation électrique - Tronc commun 2 Véhicules - collectif Homo Habilis Aquitaine 52

6 – Risques l Cas de travaux à proximité de câbles ¡ ¡ ¡ Outillage à main : être habilité ou présence d’un surveillant de sécurité Outillage électrique : présence obligatoire d’un surveillant de sécurité Distance d’approche prudente : 50 cm en BT Habilitation électrique - Tronc commun 2 Véhicules - collectif Homo Habilis Aquitaine 53

6 – Risques l Classes de matériel ¡ ¡ Classe 0 (zéro) Classe I (un) Classe II (deux) Classe III (trois) Habilitation électrique - Tronc commun 2 Véhicules - collectif Homo Habilis Aquitaine 54

6 – Risques ¡ Classes 0 (zéro) concerne des appareils comportant une carcasse métallique non reliée à la terre. Leur utilisation est interdite sans une enveloppe supplémentaire. l Exemples appareils classe 0 l • douille laiton seule • chargeur classe I mais avec terre débranchée. Habilitation électrique - Tronc commun 2 Véhicules - collectif Homo Habilis Aquitaine 55

6 – Risques ¡ Classes I (un) concerne des appareils comportant une carcasse métallique reliée à la terre. l Cette fiche 2 P + T l Cafetière l Lave-linge l Chauffe-eau l Micro-ordinateur l Machine - outil, etc. l Habilitation électrique - Tronc commun 2 Véhicules - collectif Homo Habilis Aquitaine 56

6 – Risques ¡ Classe II (deux) concerne des appareils pouvant comporter ou non une carcasse métallique. L'isolation est renforcée (double isolation) ils ne doivent en aucun cas être reliés à la terre. l Cette fiche est une 2 P l Celle-ci une imitation 2 P + T sans terre l Sèche cheveux en plastique l Aspirateur l Perceuses modernes l Convecteurs muraux, etc l Habilitation électrique - Tronc commun 2 Véhicules - collectif Homo Habilis Aquitaine 57

6 – Risques ¡ Classe III (trois) l concerne des appareils alimentés par une Très Basse Tension de Sécurité (24 V~) donc le contact avec une Pièce Nue Sous Tension n'est pas dangereux. Perceuse à batterie Jouets Lampes halogène 12 Volts de décoration, lampes portatives l Consoles de jeux, etc. l l l Habilitation électrique - Tronc commun 2 Véhicules - collectif Homo Habilis Aquitaine 58

6 – Risques l Rallonges Il existe 2 types de rallonges ou de multiprises : La rallonge ou multiprise 2 P (phase + neutre) pour appareils de classe II. Elle n’a pas de conducteur de terre. A utiliser exclusivement avec des appareils de classe II, c'est-à-dire sans terre. Habilitation électrique - Tronc commun 2 Véhicules - collectif Homo Habilis Aquitaine 59

6 – Risques l Rallonges La rallonge ou multiprise 2 P + T (phase + neutre + terre) pour appareils de classe I ou classe II A utiliser avec des appareils de classe I, c'est-à-dire avec terre. Bien entendu, les rallonges et multiprises classe I peuvent aussi alimenter les appareils classe II. Elles doivent être entièrement déroulées pendant l’utilisation pour éviter les échauffements. Normalement, la fiche d’un appareil de classe I ne doit pas pouvoir pénétrer dans une prise murale ou de rallonge classe II. Normalement ! Penser à vérifier la puissance que peut supporter votre câble et par exemple, ne pas alimenter le lave-linge de 2500 Watts avec une rallonge prévue pour 500 Watts ! Habilitation électrique - Tronc commun 2 Véhicules - collectif Homo Habilis Aquitaine 60

6 – Risques l Indices de Protection Un appareil électrique doit (devrait) comporter sur sa plaque signalétique l'Indice de Protection ou IP suivi de 2 chiffres. l Le Premier chiffre indique le degré de protection contre la pénétration des solides. l Le deuxième chiffre indique le degré de protection contre la pénétration des liquides. C’est l’affectation du local qui détermine l’IP exigé. l Par exemple, une piscine aura un IP pénétration des liquides plus élevé que dans une boulangerie. l Une menuiserie aura un IP pénétration des solides plus élevé qu’un gymnase Habilitation électrique - Tronc commun 2 Véhicules - collectif Homo Habilis Aquitaine 61

6 – Risques Pénétration des corps solides l Habilitation électrique - Tronc commun 2 Véhicules - collectif Homo Habilis Aquitaine 62

6 – Risques Pénétration des liquides l Habilitation électrique - Tronc commun 2 Véhicules - collectif Homo Habilis Aquitaine 63

6 – Risques Protection contre Les chocs (Pour info) l Habilitation électrique - Tronc commun 2 Véhicules - collectif Homo Habilis Aquitaine 64

6 – Risques l Règle ¡ ¡ IP 2 x Pour être considéré non dangereux, tout appareil électrique BT à disposition d’un public non averti doit empêcher la pénétration d’un objet conducteur de diamètre 12 mm et de longueur 80 mm. Cet objet correspond au doigt humain (index par exemple). Si cette condition est remplie, l’appareil est IP 2 x. Aucune formation particulière n’est à prévoir pour le personnel. Habilitation électrique - Tronc commun 2 Véhicules - collectif Homo Habilis Aquitaine 65

6 – Risques l Règle ¡ ¡ IP 2 x Si le matériel permet le contact d’un doigt avec une P. NS. T. , alors il n’est pas IP 2 x par conséquent il y a risque de contact direct. Le public ou les opérateurs qui approchent ces appareils doivent recevoir la formation au risque électrique et être habilités. Le fait d’ouvrir une capot électrique équivaut à la pénétration dans un local réservé aux électriciens, donc risque de contact direct avec une P. N. S. T. De la même manière, l’action de manœuvrer des appareils de protection (fusible) est une opération risquée pour laquelle il convient d’être formé. Habilitation électrique - Tronc commun 2 Véhicules - collectif Homo Habilis Aquitaine 66

7 – Domaines de tension, limites et zones d’approche… l Domaines de tension Les tensions électriques sont classées en 3 domaines : l l l Haute Tension - HT, Basse Tension – BT, Très basse Tension TBT Habilitation électrique - Tronc commun 2 Véhicules - collectif Homo Habilis Aquitaine 67

7 – Domaines de tension, limites et zones d’approche… l Domaines Domaine HT de tension Sous domaine ALTERNATIF CONTINU HTB Plus de 50 000 V Plus de 75 000 V HTA De 1000 à 50 000 V De 1500 à 75 000 V De 50 à 1000 V De 120 à 1500 V Jusqu’à 50 V Jusqu’à 120 V BT BT TBTS TBTP TBTF Habilitation électrique - Tronc commun 2 Véhicules - collectif Homo Habilis Aquitaine 68

7 – Domaines de tension, limites et zones d’approche… l Principe du transformateur Enroulement primaire 230 ou 400 V ~ Enroulement secondaire séparé 24 V ~ Circuit magnétique Habilitation électrique - Tronc commun 2 Véhicules - collectif Homo Habilis Aquitaine 69

7 – Domaines de tension, limites et zones d’approche… l Principe de l’autotransformateur Enroulement primaire 230 ou 400 V ~ Le secondaire n'est pas séparé. Il délivre du 24 V ~ mais est dangereux !!! Circuit magnétique ? Sur un autotransformateur ou transformateur dont les enroulements ne sont pas séparés, le contact « 1 fil du secondaire – terre » soumet une tension de 230 V. Ce contact peut être mortel. Par construction, seul le transformateur T. B. T. à enroulements séparés offre une Très Basse Tension de Sécurité inférieure à 50 V ou 24 V en conditions humides. Habilitation électrique - Tronc commun 2 Véhicules - collectif Homo Habilis Aquitaine 230 V ! 70

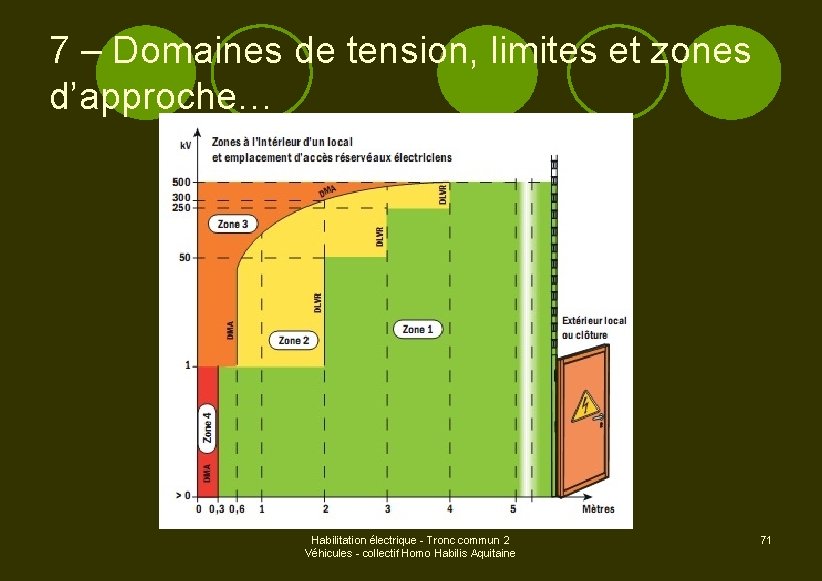

7 – Domaines de tension, limites et zones d’approche… Habilitation électrique - Tronc commun 2 Véhicules - collectif Homo Habilis Aquitaine 71

7 – Domaines de tension, limites et zones d’approche… Habilitation électrique - Tronc commun 2 Véhicules - collectif Homo Habilis Aquitaine 72

7 – Domaines de tension, limites et zones d’approche… l Zone 4 : Distance minimale d’approche 30 cm ¡ l Zone 3 : Distance minimale d’approche en HT ¡ l On est au voisinage de la tension BT, le port des EPI BT est obligatoire (Casque avec écran facial, gants BT, vêtements couvrants et isolants) et ECS (tapis isolant, balisage…) C’est la distance de contact en HT. Port des EPI HT obligatoire. Zone 2 : Distance limite de voisinage renforcé. ¡ Dans cette zone, Port de EPI HT obligatoire l Zone 1 : Distance limite de voisinage simple, pas de port d’EPI, mais personnel habilité l Zone 0 : Distance limite d’investigation, si le balisage et présent, aucune contrainte d’approche, aucun risque. Habilitation électrique - Tronc commun 2 Véhicules - collectif Homo Habilis Aquitaine 73

Petite pause avec quelquestions oui non A 1 Il y a t-il une différence visuelle apparente entre un conducteur électrique hors tension et sous tension ? A 2 Le temps de passage du courant et l’intensité oui du courant traversant le corps humaine ont non ils de l’importance ? A 3 Le contact direct du corps humain avec 2 pièces nues sous tension de 130 V DC est dangereux ? oui non A 4 Un arc de court-circuit électrique d’une batterie 24 V peut-il provoquer des conséquences graves sur un être humain ? oui non Habilitation électrique - Tronc commun 2 Véhicules - collectif Homo Habilis Aquitaine 74

Petite pause avec quelquestions A 5 En courant continu quelles sont les limites du domaine de la Basse Tension BT ? De 0 V à 120 V inclus Au-delà de 120 V et jusqu’à 1500 V inclus au-delà de 1500 V et jusqu’à 20000 V inclus Au-delà de 20 KV A 6 Le seuil de non lâcher en BT à 50 Hz est de : Habilitation électrique - Tronc commun 2 Véhicules - collectif Homo Habilis Aquitaine De l’ordre de 1 m. A De l’ordre de 100 m. A De l’ordre de 0, 5 A 75

Petite pause avec quelquestions B 1 La DMA en BT est de 30 cm Distance Minimale d’Approche B 2 Pour le graphique suivant associez le n° des zones 0, 1 et 4 à leur nom Oui Non Zone d’investigation Zone de voisinage renforcé BT Zone de voisinage simple Habilitation électrique - Tronc commun 2 Véhicules - collectif Homo Habilis Aquitaine 76

Petite pause avec quelquestions Présence de pièces nues susceptible d’être sous BT Intérieur d’un régulateur ou coffret électrique < IP 2 x Garage où se trouve un véhicule électrique balisé B 3 Dans quels cas l’accès à un véhicule à énergie électrique embarquée est réservé aux habilités ? B 4 Autour d’un câble visible sous un châssis, la DLAP veut dire B 5 Pour un câble isolé mais proche d’une roue, donner la distance limite d’approche prudente par rapport à ce câble Distance Limite Approche Prudente Distance Limite à l’Auscultation Pertinente 1 m 0, 5 m 0, 3 m Tout le véhicule Habilitation électrique - Tronc commun 2 Véhicules - collectif Homo Habilis Aquitaine 77

8 – Titres d’habilitations, rôles, procédures… l Chaîne d’encadrement ¡ L’employeur ¡ Le chef d’établissement ¡ Le chargé d’exploitation (ou DRH) ¡ Le chargé d’atelier ¡ Le chargé de travaux ¡ Le personnel habilité ¡ Le personnel non habilité Habilitation électrique - Tronc commun 2 Véhicules - collectif Homo Habilis Aquitaine 78

8 – Titres d’habilitations, rôles, procédures… l Chaîne d’encadrement ¡ L’employeur l l l ¡ Il a autorité sur son personnel Il délivre le titre d’habilitation, remet un carnet de prescriptions Il met en place la sécurité et établit les instructions de sécurité Le chef d’établissement l l Il assume par délégation la responsabilité de l’entreprise, Il s’assure du bon état des ouvrages et des installations, Il fait appliquer les instructions de sécurité, il organise le travail Il peut déléguer ses attributions à un chargé d’exploitation Habilitation électrique - Tronc commun 2 Véhicules - collectif Homo Habilis Aquitaine 79

8 – Titres d’habilitations, rôles, procédures… l Chaîne d’encadrement ¡ Le chargé d’exploitation, chargé d’atelier l l l ¡ Il est qualifié et il est désigné par l’employeur, Il connaît les ouvrages qu’il exploite, il en connaît l’état, Il assure le suivi de la sécurité des ces installations, Il veille l’application des consignes, Il détient les schémas, les plans, les instructions de sécurité Le personnel habilité l l l Ce personnel est désigné pour une tâche (bon de travail, OR), Il a reçu les formations requises en matière de sécurité, Il est reconnu apte. Habilitation électrique - Tronc commun 2 Véhicules - collectif Homo Habilis Aquitaine 80

8 – Titres d’habilitations, rôles, procédures… l Habilité pour travaux Sur un ouvrage consigné Au voisinage de la BT BCL CHARGÉ DE CONSIGNATION BCL B 2 L CHARGÉ DE TRAVAUX B 2 VL B 1 L B 0 L EXÉCUTANT NON ÉLECTRICIEN Habilitation électrique - Tronc commun 2 Véhicules - collectif Homo Habilis Aquitaine B 1 VL B 0 VL 81

8 – Titres d’habilitations, rôles, procédures… l Pour constructeurs, contrôle, experts… BEL CHARGÉ D’OPÉRATIONS SPÉCIFIQUES - ESSAIS Pour les usines de constructeurs automobiles BRL CHARGÉ D’INTERVENTIONS, ENTRETIEN, DÉPANNAGE Pour les bureaux d’études constructeurs automobiles - mesures, essais, vérifications, ses consignations B 2 XL B 1 XL CHARGÉ D’OPÉRATIONS SPÉCIALES Remorquage, déconstructions (casse), experts, pompiers… B 2 TL B 1 TL CHARGÉ DE NETTOYAGE SOUS TENSION Nettoyage des parties électriques de rames de trams par ex. Habilitation électrique - Tronc commun 2 Véhicules - collectif Homo Habilis Aquitaine 82

9 – Moyens de protection l Le premier moyen de protection et celui qui sera privilégié tout au long de la démarche sera : La mise hors tension de l’ouvrage (ou consignation de l’ouvrage) et des ouvrages voisins. Habilitation électrique - Tronc commun 2 Véhicules - collectif Homo Habilis Aquitaine 83

9 – Moyens de protection l Le deuxième moyen de protection et celui qui sera privilégié en cas d’impossibilité de couper le courant sera : Le port des EPI (Équipements de Protection Individuelle) Pour éviter le contact avec une P. N. S. T. Habilitation électrique - Tronc commun 2 Véhicules - collectif Homo Habilis Aquitaine 84

9 – Moyens de protection l Le troisième moyen de protection sera : Le balisage ou la pose d’obstacles à l’accès à la P. N. S. T. Le confinement des P. N. S. T. dans une enceinte inaccessible Habilitation électrique - Tronc commun 2 Véhicules - collectif Homo Habilis Aquitaine 85

10 – La consignation l Sur Ordre de Réparation, la consignation est l’action de couper le courant sur l’ouvrage concerné en étant absolument certain de l’absence de tension tout le temps des travaux. Habilitation électrique - Tronc commun 2 Véhicules - collectif Homo Habilis Aquitaine 86

10 – La consignation ¡ Une consignation pour travaux est effectuée sur ordre par un Chargé de Consignation BCL (en BT) avec remise d’une attestation de consignation au Chargé de Travaux B 2 L ou B 2 VL ou au Chargé d’Exploitation. ¡ Cette attestation de consignation est un document papier signé par le Chargé de consignation BCL et le Chargé de Travaux B 2 L ou B 2 VL ou le Chargé d’Exploitation. Habilitation électrique - Tronc commun 2 Véhicules - collectif Homo Habilis Aquitaine 87

10 – La consignation Une consignation est effectuée par un BCL en 5 étapes : l 1 – Identifier l 2 – Séparer l 3 – Condamner l 4 – Vérifier l’Absence de Tension l 5 – Rédiger l’attestation de consignation Habilitation électrique - Tronc commun 2 Véhicules - collectif Homo Habilis Aquitaine 88

10 – La consignation l 1 - Identifier ¡ L’identification repose sur la certitude que le véhicule à consigner est bien celui sur lequel l’intervention va avoir lieu l l l l Ordre de Réparation, plaque minéralogique, plaque identification châssis, pose d’un balisage visuel, poteaux, chaîne, piquets, affiches, le balisage périmètrique doit être posé à 1 mètre autour du véhicule, il définit le niveau d’habilitation pour y pénétrer 0 - Zone d’investigation : aucune habilitation électrique (averti) 1 - Zone de voisinage simple : habilitation requise 4 - Zone de voisinage renforcé : habilitation au voisinage Habilitation électrique - Tronc commun 2 Véhicules - collectif Homo Habilis Aquitaine 89

10 – La consignation Habilitation électrique - Tronc commun 2 Véhicules - collectif Homo Habilis Aquitaine 90

10 – La consignation l 2 - Séparer ¡ la séparation est effectuée : l l l véhicule éteint, par sectionneur ou enlèvement de fusible hors charge, par séparation d’une prise de courant hors charge, par déconnexion des conducteurs actifs hors charge, les plans, procédures et les schémas sont connus, aucun doute n’est présent sur le cheminement et les trajets des câbles ou canalisations enfouis ou cachés, sur l’emplacement des batteries. La séparation doit être visible et pleinement apparente. Habilitation électrique - Tronc commun 2 Véhicules - collectif Homo Habilis Aquitaine 91

10 – La consignation Habilitation électrique - Tronc commun 2 Véhicules - collectif Homo Habilis Aquitaine 92

10 – La consignation l 3 - Condamner ¡ la condamnation doit être sûre et inviolable fusibles enlevés et sous clé, l batterie de traction enlevée ou isolée, l isolation des conducteurs nus par bouchons, l pose d’une nappe sur les bornes nues, l la consignation se termine par la pose d’un macaron ou d’une affichette « danger électrique » pouvant indiquer les dates, durées et nom du chargé de consignation BCL. l Habilitation électrique - Tronc commun 2 Véhicules - collectif Homo Habilis Aquitaine 93

10 – La consignation Habilitation électrique - Tronc commun 2 Véhicules - collectif Homo Habilis Aquitaine 94

10 – La consignation Habilitation électrique - Tronc commun 2 Véhicules - collectif Homo Habilis Aquitaine 95

10 – La consignation l 4 – Vérifier l’Absence de Tension ¡ ¡ ¡ utilisation exclusive d’un Détecteur de Tension (normalisé NFC 18 -310) anciennement Vérificateur d’Absence de Tension, vérification du détecteur avant, sur une PNST ou en auto-test, pas de voltmètre ni de testeur de phase, tests sur tous les conducteurs actifs, vérification du détecteur après le dernier test. Habilitation électrique - Tronc commun 2 Véhicules - collectif Homo Habilis Aquitaine 96

10 – La consignation Habilitation électrique - Tronc commun 2 Véhicules - collectif Homo Habilis Aquitaine 97

10 – La consignation Habilitation électrique - Tronc commun 2 Véhicules - collectif Homo Habilis Aquitaine 98

10 – La consignation Habilitation électrique - Tronc commun 2 Véhicules - collectif Homo Habilis Aquitaine 99

10 – La consignation l 5 – Rédiger l’Attestation de consignation ¡ Même si le BCL et le B 2 VL est la même personne l l le BCL rédige l’attestation de consignation, il la remet au Chargé d’exploitation • S’il travaille seul, • Si le véhicule reste immobilisé longtemps, ou vacances, • Si le véhicule est transféré dans un autre centre (peinture, carrosserie, expertise…) l ou au Chargé de Travaux (B 2 VL) Habilitation électrique - Tronc commun 2 Véhicules - collectif Homo Habilis Aquitaine 100

10 – La consignation Habilitation électrique - Tronc commun 2 Véhicules - collectif Homo Habilis Aquitaine 101

10 – La consignation l Attestation de déconsignation ¡ Lorsque les travaux sont terminés sur remise de l’Attestation de fin de travail par le B 2 VL ou par le Chargé d’Exploitation Le Chargé de Consignation : l déconsigne le véhicule dans l’ordre inverse l Il rédige une attestation de déconsignation et la remet au Chargé d’Exploitation Habilitation électrique - Tronc commun 2 Véhicules - collectif Homo Habilis Aquitaine 102

10 – La consignation Habilitation électrique - Tronc commun 2 Véhicules - collectif Homo Habilis Aquitaine 103

10 – La consignation Habilitation électrique - Tronc commun 2 Véhicules - collectif Homo Habilis Aquitaine 104

11 – Le surveillant de sécurité ¡ Le surveillant de sécurité est un travailleur (habilité ou non) chargé uniquement de surveiller l’exécutant lors de la tâche, dans les limites de zones ou de respect des procédures de sécurité. On trouvera des surveillants de sécurité lors de travaux près des câbles cachés ou apparents, l Lors de travaux de carrosserie, mécaniques, réparation… l Lors de travaux au voisinage de la BT l Habilitation électrique - Tronc commun 2 Véhicules - collectif Homo Habilis Aquitaine 105

Petite pause avec quelquestions B 6 En BT et champ libre, donner les limites du voisinage simple depuis une pièce nue sous tension : Distance minimale q q 0, 30 m 0, 50 m Distance maximale q q 3 m 1 m B 7 Dans quelle zone suis-je obligé de porter les gants pour travailler B 8 Vous êtes Chargé de Travaux B 2 L, vous Oui faites tomber une clé de 12 en zone 4, à 20 Non cm d’un câble 300 V nu. Pouvez-vous aller le cher avec les EPI ? Z 0 Z 1 Z 4 Habilitation électrique - Tronc commun 2 Véhicules - collectif Homo Habilis Aquitaine 106

Petite pause avec quelquestions Chargé de travaux Chargé de chantier Exécutant électricien C 1 Quelle est la personne qui peut exécuter des travaux d’ordre électrique ? C 2 Quels sont les symboles désignant un Chargé B 0 de Travaux ? B 1 L B 2 L C 3 Ordonner (1, 2, 3, 4, 5) la réalisation d’une consignation B 0 L B 1 VL B 2 VL Rédiger l’attestation de consignation Faire la VAT Séparer Condamner Identifier Habilitation électrique - Tronc commun 2 Véhicules - collectif Homo Habilis Aquitaine 107

Petite pause avec quelquestions C 4 Qui peut réaliser une consignation sur un véhicule Un B 2 VL désigné pour cela Un BCL Une personne avertie C 5 Sur un véhicule hybride, si toutes les parties Non actives sont consignées, faut-il absolument utiliser Oui les EPI pour réparer ? C 6 Qui délivre son habilitation à un Chargé de Travaux B 2 VL ? C 7 Habilité B 0 VL pouvez-vous être désigné comme surveillant de sécurité pour une opération réalisée en BT ? Habilitation électrique - Tronc commun 2 Véhicules - collectif Homo Habilis Aquitaine Le DRH (a la délégation) L’employeur Le chargé de chantier Le formateur Non Oui 108

Petite pause avec quelquestions C 8 En Basse Tension pour exécuter des opérations d’ordre électrique sur un véhicule le niveau suffisant est : Dans la zone de voisinage simple Z 1 Dans la zone de voisinage renforcé Z 4 C 9 Que signifie la lettre V de l’habilitation B 2 VL Habilitation électrique - Tronc commun 2 Véhicules - collectif Homo Habilis Aquitaine Non habilité Habilité B 2 L Habilité B 2 VL B 1 V Habilité B 1 VL Non habilité Habilité B 2 L Habilité B 2 VL B 0 VL B 1 VL Personnel pouvant travailler en zone 4 Personne pouvant travailler en zone de voisinage renforcé Personne pouvant travailler sous tension 109

Petite pause avec quelquestions D 1 Que signifie EPI ? Équipements Pour Intervenir Équipements de Protection Individuelle D 2 Quel est la première chose à faire lors de travaux sur un véhicule électrique ? D 3 Le titulaire d’une habilitation B 2 VL seule peut oui -il effectuer la consignation du véhicule à non réparer ? Habilitation électrique - Tronc commun 2 Véhicules - collectif Homo Habilis Aquitaine S’équiper des EPI Ouvrir les capots électriques Réaliser une analyse des risques 110

Petite pause avec quelquestions fermer et vider le personnel du garage poser un balisage mettre un panneau envoyer un SMS aux collègues rien de particulier D 4 Lors de la pause déjeuner, vous quittez un véhicule démonté, non IP 2 x, quelles sont les possibilités ? D 5 Lors d’un travail sur un véhicule, comment un S’équiper des EPI B 2 VL/BCL peut-il éliminer le voisinage d’une Poser une nappe borne 400 V DC sur une batterie impossible Faire bien attention à à consigner ? ne pas toucher avec ses mains nues Habilitation électrique - Tronc commun 2 Véhicules - collectif Homo Habilis Aquitaine 111

Petite pause avec quelquestions D 6 Comment doit se faire la vérifications des Avant de les porter EPI et des outils isolants Après le travail Examen visuel Gonfler les gants 1 fois par an seulement D 7 Comment vérifier le bon fonctionnement de son Détecteur De Tension (Vérificateur d’Absence de Tension) Avant le test Après le test 1 fois par mois Habilitation électrique - Tronc commun 2 Véhicules - collectif Homo Habilis Aquitaine 112

12 – Conduite à tenir en cas d’accident Si l’accident se produit : ¡ Les bons gestes, le bon réflexe : Protéger Examiner Alerter ou faire alerter Secourir. Habilitation électrique - Tronc commun 2 Véhicules - collectif Homo Habilis Aquitaine 113

12 – Conduite à tenir en cas d’accident ¡ Protéger. C’est éviter le sur accident, couper le courant, couper les gaz, aérer, délimiter la zone d’accident, empêcher les badauds, au pire, dégager le blessé si un risque évident d’aggravation existe. ¡ Examiner. C’est aller au contact de la victime sans vous mettre vousmême en danger. Préparer les questions et les réponses à donner aux secours : l l Elle saigne un peu, abondamment ? Elle s’étouffe ? Elle répond aux questions ? Elle respire ? Habilitation électrique - Tronc commun 2 Véhicules - collectif Homo Habilis Aquitaine 114

12 – Conduite à tenir en cas d’accident ¡ Alerter ou faire alerter. l C’est au minimum avertir les secours (SST, médecin, pompiers, SAMU…). On peut se faire assister par un tiers présent et disponible. Bien préciser le lieu de l’accident, le nombre de blessés, transmettre le premier bilan (il saigne, il s’étouffe, il est conscient, il respire…) ¡ Secourir l Si vous êtes Sauveteur Secouriste du Travail, vous connaissez les bons gestes. De plus, vous suivez un recyclage régulièrement. l Si vous ne savez pas secourir, le minimum c’est d’alerter. l Si vous n’êtes pas SST, vous devez néanmoins connaître les bases de l’alerte au minimum. En aucun cas vous n’abandonnez le blessé. Vous restez à coté jusqu’à un relais médical ou pompier. Habilitation électrique - Tronc commun 2 Véhicules - collectif Homo Habilis Aquitaine 115

12 – Conduite à tenir en cas d’accident Habilitation électrique - Tronc commun 2 Véhicules - collectif Homo Habilis Aquitaine 116

13 – Conduite à tenir en cas d’incendie ¡ En cas d’incendie à proximité d’installations ou d’équipements électriques : donner l’alarme en actionnant les bris de glace incendie, l mettre les installations BT voisines hors tension. Ne pas toucher aux installations Haute Tension. l • Cette opération est réservée aux personnes désignées et qualifiées. Habilitation électrique - Tronc commun 2 Véhicules - collectif Homo Habilis Aquitaine 117

13 – Conduite à tenir en cas d’incendie ¡ En cas d’incendie à proximité d’installations ou d’équipements électriques : l l l combattre le feu avec un extincteur ou systèmes autorisés contre les incendies d’origine électrique ou à proximité des installations électriques (neige carbonique CO 2 – poudre – eau pulvérisée avec additifs – sable). Ne pas utiliser de lance à eau donner l’alerte (18 – 112 – votre SST ou le 15 s’il y a des blessés) Classe A bois/papier/carton Classe B huiles & hydrocarbures Classe C gaz Habilitation électrique - Tronc commun 2 Véhicules - collectif Homo Habilis Aquitaine 118

13 – Conduite à tenir en cas d’incendie Distances à respecter entre la buse de l’extincteur et les parties en feu d’origine électrique sous tension < 1000 V 50 cm 1000 < Installation < 20 000 V 1 mètre 20 000 < Installation < 50 000 V 2 mètres Au-delà de 50 000 V Utilisation de l’extincteur interdite Habilitation électrique - Tronc commun 2 Véhicules - collectif Homo Habilis Aquitaine 119

Fin du module Merci pour votre attention Habilitation électrique - Tronc commun 2 Véhicules - collectif Homo Habilis Aquitaine 120
