Trojfázové transformátory

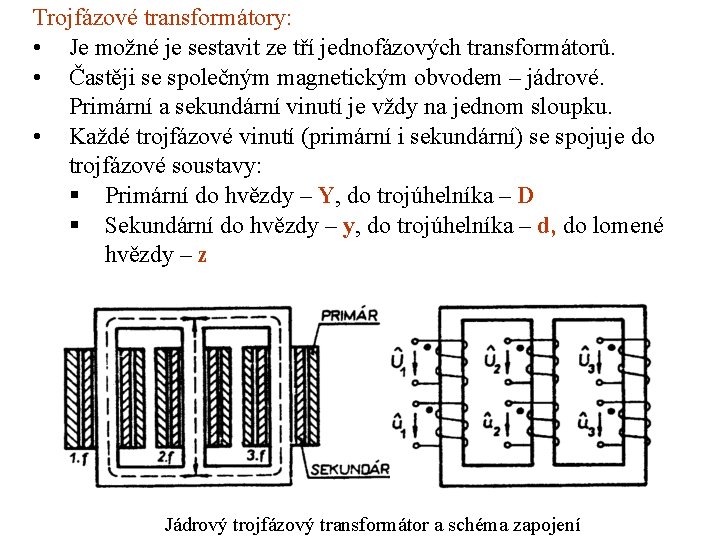

Trojfázové transformátory: • Je možné je sestavit ze tří jednofázových transformátorů. • Častěji se společným magnetickým obvodem – jádrové. Primární a sekundární vinutí je vždy na jednom sloupku. • Každé trojfázové vinutí (primární i sekundární) se spojuje do trojfázové soustavy: § Primární do hvězdy – Y, do trojúhelníka – D § Sekundární do hvězdy – y, do trojúhelníka – d, do lomené hvězdy – z Jádrový trojfázový transformátor a schéma zapojení

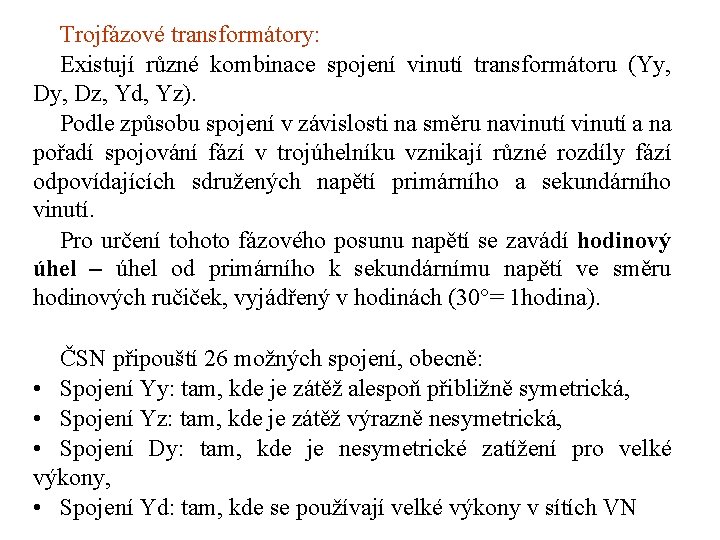

Trojfázové transformátory: Existují různé kombinace spojení vinutí transformátoru (Yy, Dz, Yd, Yz). Podle způsobu spojení v závislosti na směru navinutí a na pořadí spojování fází v trojúhelníku vznikají různé rozdíly fází odpovídajících sdružených napětí primárního a sekundárního vinutí. Pro určení tohoto fázového posunu napětí se zavádí hodinový úhel – úhel od primárního k sekundárnímu napětí ve směru hodinových ručiček, vyjádřený v hodinách (30°= 1 hodina). ČSN připouští 26 možných spojení, obecně: • Spojení Yy: tam, kde je zátěž alespoň přibližně symetrická, • Spojení Yz: tam, kde je zátěž výrazně nesymetrická, • Spojení Dy: tam, kde je nesymetrické zatížení pro velké výkony, • Spojení Yd: tam, kde se používají velké výkony v sítích VN

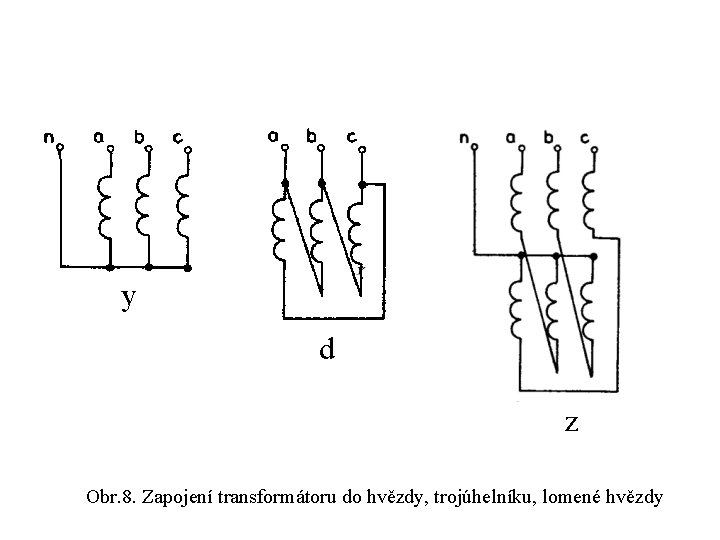

y d z Obr. 8. Zapojení transformátoru do hvězdy, trojúhelníku, lomené hvězdy

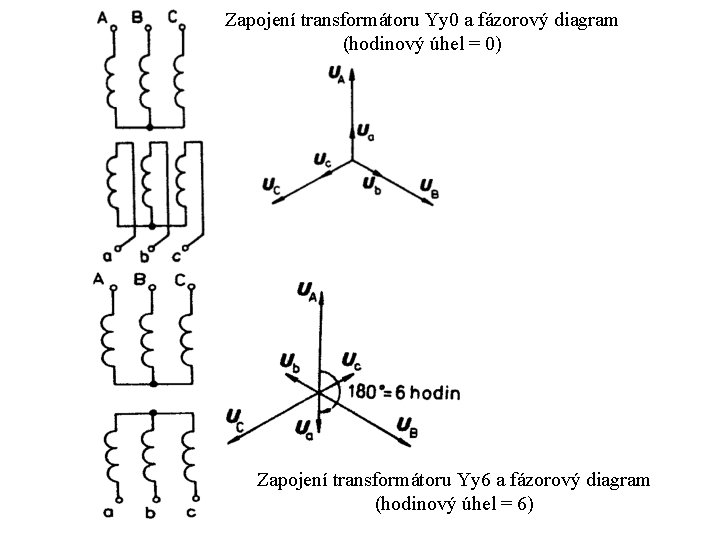

Zapojení transformátoru Yy 0 a fázorový diagram (hodinový úhel = 0) Zapojení transformátoru Yy 6 a fázorový diagram (hodinový úhel = 6)

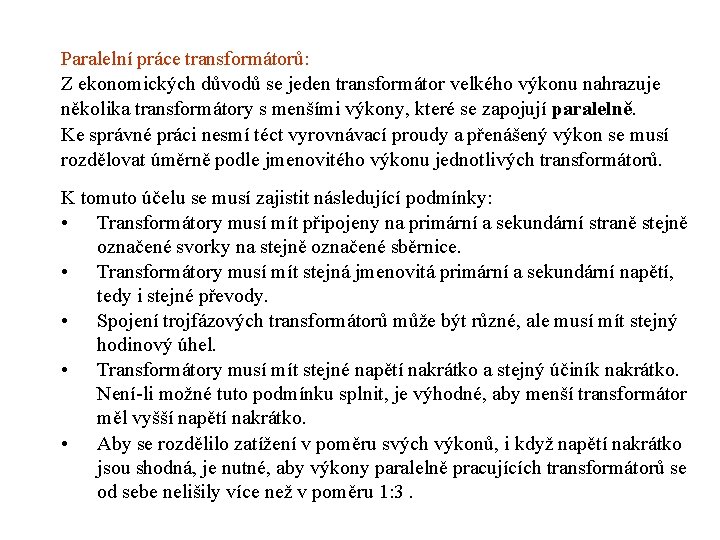

Paralelní práce transformátorů: Z ekonomických důvodů se jeden transformátor velkého výkonu nahrazuje několika transformátory s menšími výkony, které se zapojují paralelně. Ke správné práci nesmí téct vyrovnávací proudy a přenášený výkon se musí rozdělovat úměrně podle jmenovitého výkonu jednotlivých transformátorů. K tomuto účelu se musí zajistit následující podmínky: • Transformátory musí mít připojeny na primární a sekundární straně stejně označené svorky na stejně označené sběrnice. • Transformátory musí mít stejná jmenovitá primární a sekundární napětí, tedy i stejné převody. • Spojení trojfázových transformátorů může být různé, ale musí mít stejný hodinový úhel. • Transformátory musí mít stejné napětí nakrátko a stejný účiník nakrátko. Není-li možné tuto podmínku splnit, je výhodné, aby menší transformátor měl vyšší napětí nakrátko. • Aby se rozdělilo zatížení v poměru svých výkonů, i když napětí nakrátko jsou shodná, je nutné, aby výkony paralelně pracujících transformátorů se od sebe nelišily více než v poměru 1: 3.

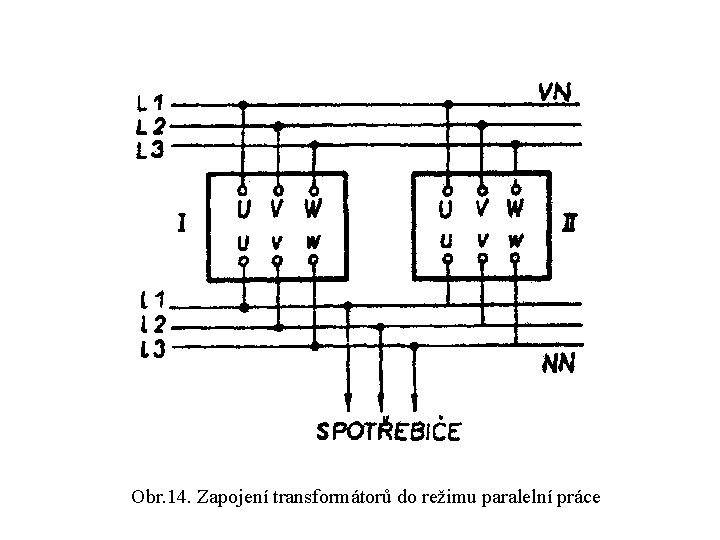

Obr. 14. Zapojení transformátorů do režimu paralelní práce

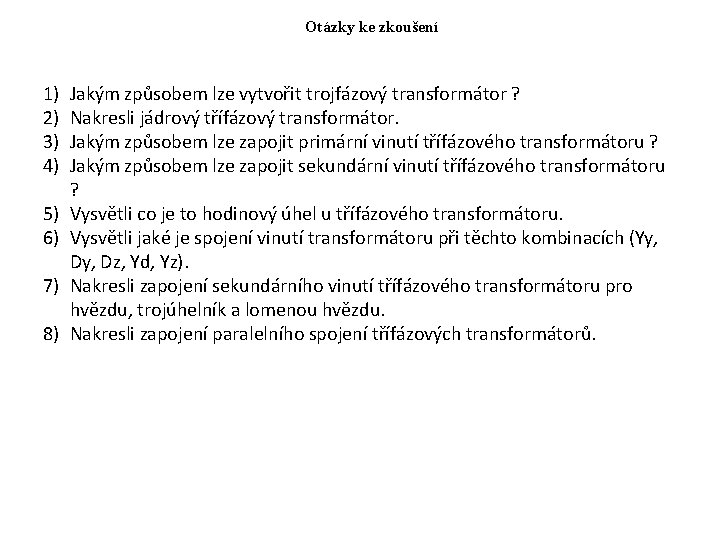

Otázky ke zkoušení 1) 2) 3) 4) 5) 6) 7) 8) Jakým způsobem lze vytvořit trojfázový transformátor ? Nakresli jádrový třífázový transformátor. Jakým způsobem lze zapojit primární vinutí třífázového transformátoru ? Jakým způsobem lze zapojit sekundární vinutí třífázového transformátoru ? Vysvětli co je to hodinový úhel u třífázového transformátoru. Vysvětli jaké je spojení vinutí transformátoru při těchto kombinacích (Yy, Dz, Yd, Yz). Nakresli zapojení sekundárního vinutí třífázového transformátoru pro hvězdu, trojúhelník a lomenou hvězdu. Nakresli zapojení paralelního spojení třífázových transformátorů.
