TRNSYS TRansient SYstem Simulations Cours de base Introduction

TRNSYS TRansient SYstem Simulations Cours de base : Introduction au Simulation Studio Werner Keilholz, CSTB © 2005 CSTB Sophia Antipolis TRNSYS Simulation Studio - cours de base http: //software. cstb. fr

Introduction à TRNSYS • • Pourquoi simuler ? Histoire de TRNSYS Le concept de TRNSYS Les données d’entrées Mot-clefs dans le fichier d’entrée Résultats d’une simulation Famille d’outils TRNSYS Simulation Studio - cours de base http: //software. cstb. fr

Pourquoi simuler ? • Ordres de grandeurs plus rapide que des expériences • Ordres de grandeurs moins cher que des expériences • Dépendance non-linéaire de la météo • Variations à différentes échelles de temps TRNSYS Simulation Studio - cours de base http: //software. cstb. fr

Histoire de TRNSYS • Développé par le Solar Energy Laboratory (SEL) Ø Première version publique: 6. 0 en mars 1975 Ø A l’origine une thèse de Sanford Klein • A l’origine développé pour le solaire Ø Actuellement beaucoup de travaux autour des bâtiments (charges, systèmes de chauffage et de climatisation) Ø Idées de TRNSYS utilisées dans d’autres programmes: • DOE 2, HVACSim+, TRACE, CA-SIS TRNSYS Simulation Studio - cours de base http: //software. cstb. fr

Pourquoi TRNSYS survit -il ? • Universel (des cellules photovoltaïques aux vaches tout a été modélisé avec TRNSYS) • • • Flexible (modulaire) Interface de composants générale Code source disponible aux utilisateurs Documentation Echange de modèles entre utilisateurs SUPPORT continu, local et plein-temps TRNSYS Simulation Studio - cours de base http: //software. cstb. fr

Les co-producteurs de TRNSYS SEL : TRNEdit TRNSYS Code Source CSTB : Studio Interface Graphique TRNSYS Simulation Studio - cours de base Distributeurs - Allemagne - Belgique - Chine - Espagne - États-Unis - France - Inde - Japon - Suède - Corée TRANSSOLAR : TRNBuild Type 56 http: //software. cstb. fr

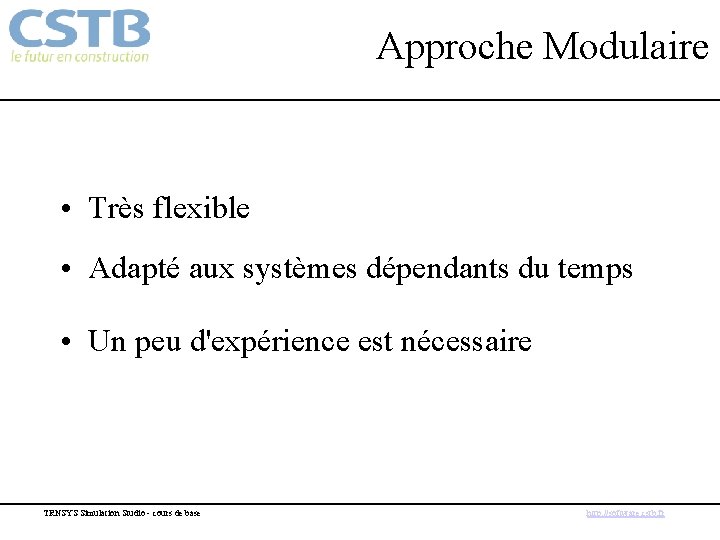

Approche Modulaire • Très flexible • Adapté aux systèmes dépendants du temps • Un peu d'expérience est nécessaire TRNSYS Simulation Studio - cours de base http: //software. cstb. fr

Qu’est-ce que c’est que TRNSYS ? • Solveur par substitution successive • Bibliothèque de systèmes thermiques • Méthode pour ajouter des composants utilisateur • Pensé pour des simulations dynamiques (‘transient’, en fonction du temps) • Composants auxiliaires pour la lecture des données météo, histogrammes, … TRNSYS Simulation Studio - cours de base http: //software. cstb. fr

Utilisateurs Chercheurs … … et bureaux d’études spécialisés … TRNSYS … du monde entier ! (> 500) TRNSYS Simulation Studio - cours de base http: //software. cstb. fr

Les concepts de TRNSYS • Technique modulaire : ØProblème complexe --> plusieurs petits problèmes • Formulation générale • Le problème est réduit à : Øla formulation de modèles mathématiques Øla description des interactions entre modèles TRNSYS Simulation Studio - cours de base http: //software. cstb. fr

Définition d’un système • Ensemble de composants Ø Chaque composant représente un élément physique, un phénomène physique ou une entrée / sortie • Les composants sont interconnectés pour accomplir une tâche spécifique Ø Sémantique de la connexion : « égale » • Exemple : Système de chauffe-eau solaire: Ø Ø Ø Collecteur Ballon Echangeur Pompe Contrôleur TRNSYS Simulation Studio - cours de base http: //software. cstb. fr

Définition d’un système (2) • Un système est un ensemble de composants • Par conséquence : ØLa performance du système est simulée par la simulation des performances des composants isolés TRNSYS Simulation Studio - cours de base http: //software. cstb. fr

Approche par « boites noires » • Nécessite deux types d’informations: Ø Paramètres (parameters) : quantités indépendantes du temps Ø Entrées (inputs): quantités dépendantes du temps • Les variables souhaitées sont fournies comme sorties (Outputs) TRNSYS Simulation Studio - cours de base http: //software. cstb. fr

Boite noire Boîte noire (sous-programme : FORTRAN, C, C++, EES, Excel, . . . ) TRNSYS Simulation Studio - cours de base http: //software. cstb. fr

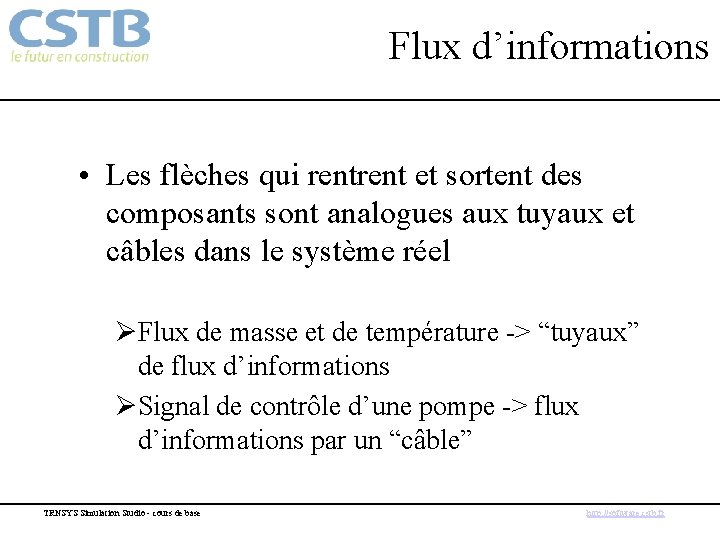

Flux d’informations • Les flèches qui rent et sortent des composants sont analogues aux tuyaux et câbles dans le système réel ØFlux de masse et de température -> “tuyaux” de flux d’informations ØSignal de contrôle d’une pompe -> flux d’informations par un “câble” TRNSYS Simulation Studio - cours de base http: //software. cstb. fr

Diagramme du système o Chauffage aux. . m, Tset eu rs ola ire . m, T Ca pt Qaux . m , T TRNSYS Simulation Studio - cours de base i http: //software. cstb. fr

Flux d’informations. m Ti S Ta Capteur . m To A FR UL Cp . m Chauffage aux. . m TRNSYS Simulation Studio - cours de base To Tset Cp . Qaux http: //software. cstb. fr

Flux d’informations (2). Qaux Time Conditions dépendantes du temps . Intégrateur Time Qaux Ta Ti S Imprimante Impression de Q aux TRNSYS Simulation Studio - cours de base http: //software. cstb. fr

Diagramme du flux d’informations Ti Conditions dépendantes du temps S Ta Capteur Solaire To Chauffage aux. . Qaux Imprimante Intégrateur Impression de Q aux TRNSYS Simulation Studio - cours de base http: //software. cstb. fr

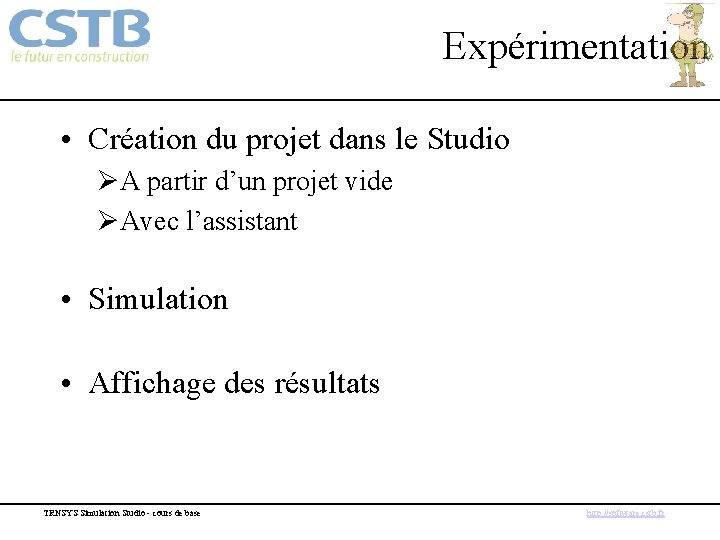

Expérimentation • Création du projet dans le Studio ØA partir d’un projet vide ØAvec l’assistant • Simulation • Affichage des résultats TRNSYS Simulation Studio - cours de base http: //software. cstb. fr

Utilisation du Simulation Studio • Introduction • Les bibliothèques • Bibliothèques de modèles • Le PROFORMA • Création de nouveaux modèles (cf. cours avancée sur la Programmation) • Les projets • Panneau d’assemblage • Dictionnaire d’unités • Possibilités avancées • Etudes paramétriques • TRNEdit TRNSYS Simulation Studio - cours de base http: //software. cstb. fr

Le fichier d’entrée - principe • Liste de composants et interconnexions • Numéro de type (Type Number) Ø définit le comportement (“Quelle routine ? ” - “Classe”) Ø chaque composant a un numéro de type unique • Numéro d’unité (Unit Number) Ø “numéro de série” donné à chaque instance de composant utilisée dans un projet (“Quel objet” ? - “Instance”) Ø e. g. : on utilise deux capteurs solaires, numéro 1 et 2 Ø il doit être unique pour chaque projet de simulation TRNSYS Simulation Studio - cours de base http: //software. cstb. fr

Diagramme du flux d’informations, détaillé Ti UNIT 1 TYPE 109 S Conditions dépendantes du temps Ta UNIT 2 TYPE 1 Capteur Solaire To Unit 3 TYPE 6 Chauffage aux. . UNIT 5 TYPE 25 Imprimante Qaux UNIT 4 TYPE 24 Intégrateur Impression de Q aux TRNSYS Simulation Studio - cours de base http: //software. cstb. fr

Entrées de la simulation • Fichiers météo Ø TMY, TMY 2, METEONORM, non-standard • Profils Ø définissent l’utilisation de l’énergie, le comportement des utilisateurs, … • Fichier d’entrée TRNSYS (Input file, . dck) Ø dit à TRNSYS quoi faire Ø contient des composants interconnectés • Simulation de bâtiments multi-zone (type 56) : Fichiers décrivant un bâtiment Ø créés avec TRNBuild TRNSYS Simulation Studio - cours de base http: //software. cstb. fr

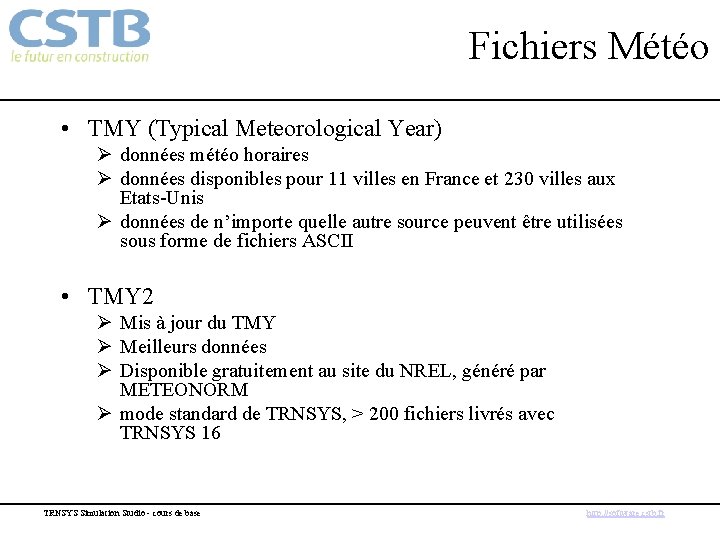

Fichiers Météo • TMY (Typical Meteorological Year) Ø données météo horaires Ø données disponibles pour 11 villes en France et 230 villes aux Etats-Unis Ø données de n’importe quelle autre source peuvent être utilisées sous forme de fichiers ASCII • TMY 2 Ø Mis à jour du TMY Ø Meilleurs données Ø Disponible gratuitement au site du NREL, généré par METEONORM Ø mode standard de TRNSYS, > 200 fichiers livrés avec TRNSYS 16 TRNSYS Simulation Studio - cours de base http: //software. cstb. fr

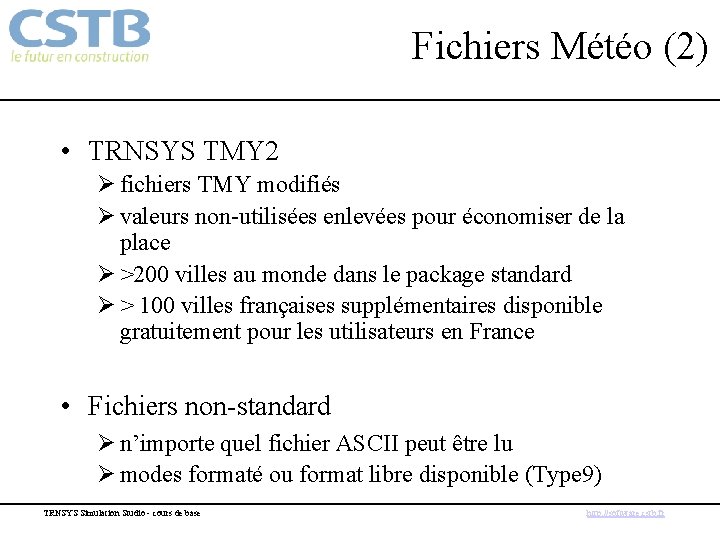

Fichiers Météo (2) • TRNSYS TMY 2 Ø fichiers TMY modifiés Ø valeurs non-utilisées enlevées pour économiser de la place Ø >200 villes au monde dans le package standard Ø > 100 villes françaises supplémentaires disponible gratuitement pour les utilisateurs en France • Fichiers non-standard Ø n’importe quel fichier ASCII peut être lu Ø modes formaté ou format libre disponible (Type 9) TRNSYS Simulation Studio - cours de base http: //software. cstb. fr

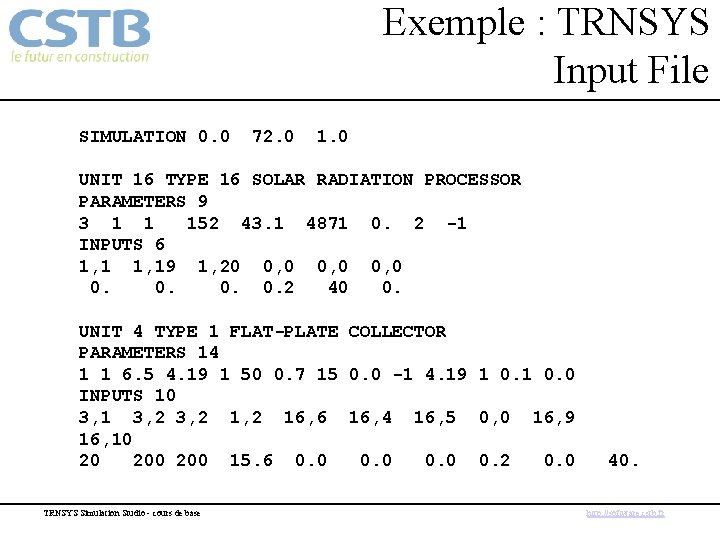

Exemple : TRNSYS Input File SIMULATION 0. 0 72. 0 1. 0 UNIT 16 TYPE 16 SOLAR RADIATION PROCESSOR PARAMETERS 9 3 1 1 152 43. 1 4871 0. 2 -1 INPUTS 6 1, 19 1, 20 0, 0 0. 0. 2 40 0. UNIT 4 TYPE 1 FLAT-PLATE COLLECTOR PARAMETERS 14 1 1 6. 5 4. 19 1 50 0. 7 15 0. 0 -1 4. 19 1 0. 0 INPUTS 10 3, 1 3, 2 1, 2 16, 6 16, 4 16, 5 0, 0 16, 9 16, 10 20 200 15. 6 0. 0 0. 2 0. 0 TRNSYS Simulation Studio - cours de base 40. http: //software. cstb. fr

Fichier d’entrée : motsclés SIMULATION to tf Dt • to - l’heure de l’année à laquelle la simulation démarre • tf - l’heure de l’année à laquelle la simulation termine • Dt - le pas de temps utilisé (en heures; fractions possibles : e. g. 0. 50 = demi-heure) • Cette commande doit figurer dans chaque simulation • Le pas de temps est fixe : il ne varie pas pendant la simulation TRNSYS Simulation Studio - cours de base http: //software. cstb. fr

Fichier d’entrée : motsclés (2) END • Doit figurer sur la dernière ligne du fichier d’entrée TRNSYS Simulation Studio - cours de base http: //software. cstb. fr

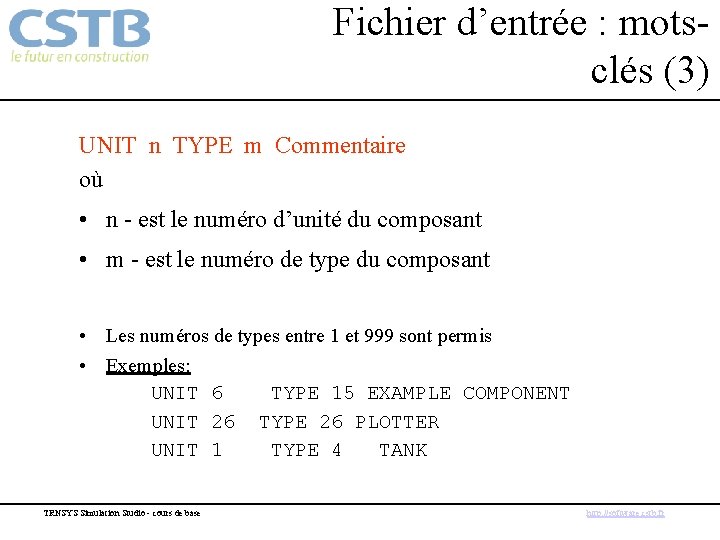

Fichier d’entrée : motsclés (3) UNIT n TYPE m Commentaire où • n - est le numéro d’unité du composant • m - est le numéro de type du composant • Les numéros de types entre 1 et 999 sont permis • Exemples: UNIT 6 TYPE 15 EXAMPLE COMPONENT UNIT 26 TYPE 26 PLOTTER UNIT 1 TYPE 4 TANK TRNSYS Simulation Studio - cours de base http: //software. cstb. fr

Fichier d’entrée : motsclés (4) PARAMETERS n où • n est le nombre de paramètres qui suivent sur la / les ligne(s) suivante(s) • Exemple: Le TYPE 3 (pompe) nécessite 4 paramètres : UNIT 1 TYPE 3 PUMP PARAMETERS 4 100. 4. 19 100. 0. 2 TRNSYS Simulation Studio - cours de base http: //software. cstb. fr

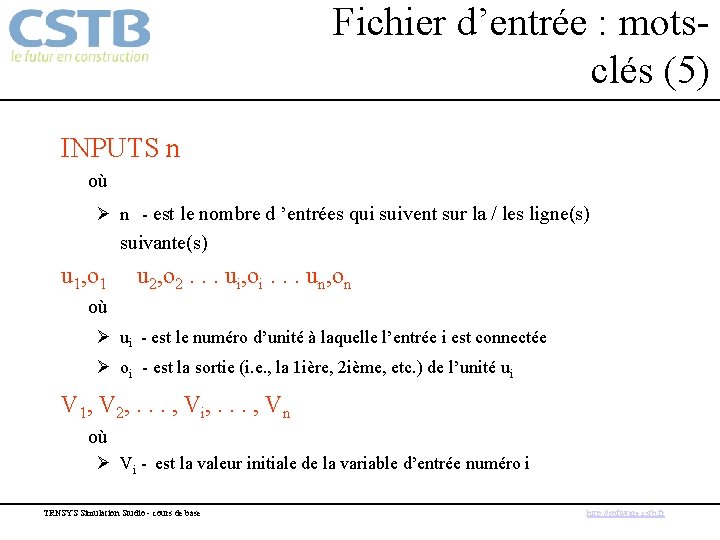

Fichier d’entrée : motsclés (5) INPUTS n où Ø n - est le nombre d ’entrées qui suivent sur la / les ligne(s) suivante(s) u 1, o 1 u 2, o 2. . . ui, oi. . . un, on où Ø ui - est le numéro d’unité à laquelle l’entrée i est connectée Ø oi - est la sortie (i. e. , la 1 ière, 2 ième, etc. ) de l’unité ui V 1, V 2, . . . , Vi, . . . , Vn où Ø Vi - est la valeur initiale de la variable d’entrée numéro i TRNSYS Simulation Studio - cours de base http: //software. cstb. fr

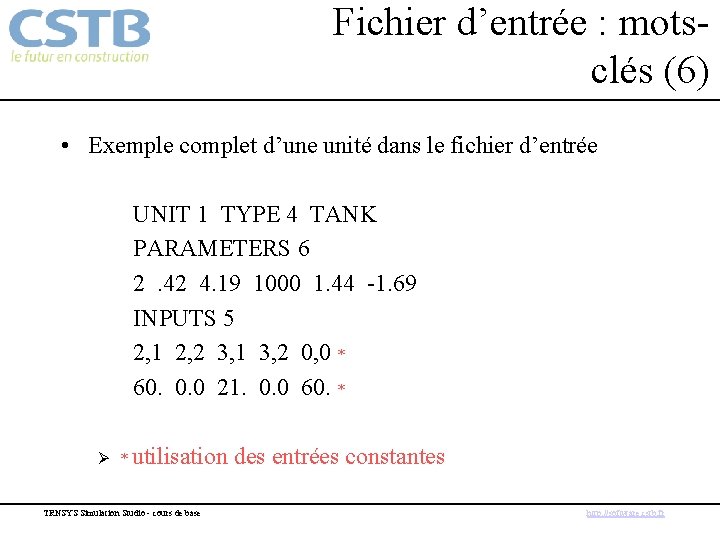

Fichier d’entrée : motsclés (6) • Exemple complet d’une unité dans le fichier d’entrée UNIT 1 TYPE 4 TANK PARAMETERS 6 2 . 42 4. 19 1000 1. 44 -1. 69 INPUTS 5 2, 1 2, 2 3, 1 3, 2 0, 0 * 60. 0. 0 21. 0. 0 60. * Ø * utilisation des entrées constantes TRNSYS Simulation Studio - cours de base http: //software. cstb. fr

Fichier d’entrée : motsclés (7) * Comment • '*' doit être le premier caractère de la ligne • Exemple: • • • TRNSYS Simulation Studio - cours de base *VOICI UN EXEMPLE DE COMMENTAIRE *VOICI UN AUTRE *ETC. http: //software. cstb. fr

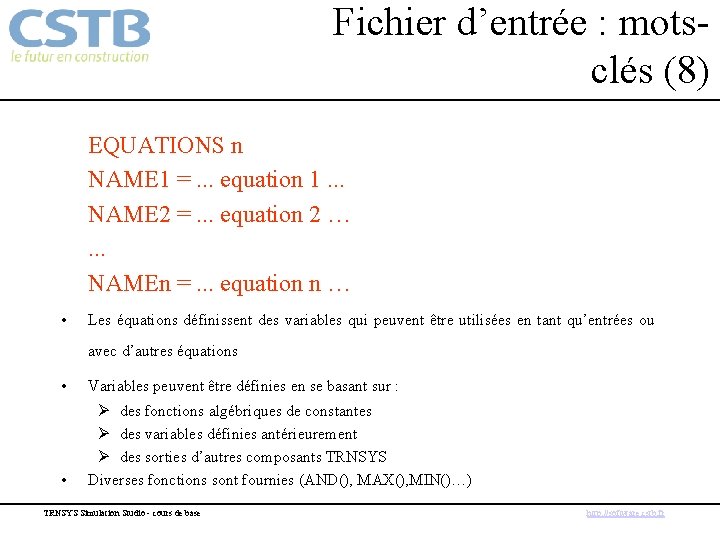

Fichier d’entrée : motsclés (8) EQUATIONS n NAME 1 =. . . equation 1. . . NAME 2 =. . . equation 2 …. . . NAMEn =. . . equation n … • Les équations définissent des variables qui peuvent être utilisées en tant qu’entrées ou avec d’autres équations • Variables peuvent être définies en se basant sur : • Ø des fonctions algébriques de constantes Ø des variables définies antérieurement Ø des sorties d’autres composants TRNSYS Diverses fonctions sont fournies (AND(), MAX(), MIN()…) TRNSYS Simulation Studio - cours de base http: //software. cstb. fr

Fichier d’entrée : motsclés (9) SOLVER k où k est 0 ou 1. 0 - substitution successive 1 - Méthode de Powell • Optionnel: Sans commande SOLVER, TRNSYS utilise 0 • Utilisation de la Méthode de Powell rarement nécessaire TRNSYS Simulation Studio - cours de base http: //software. cstb. fr

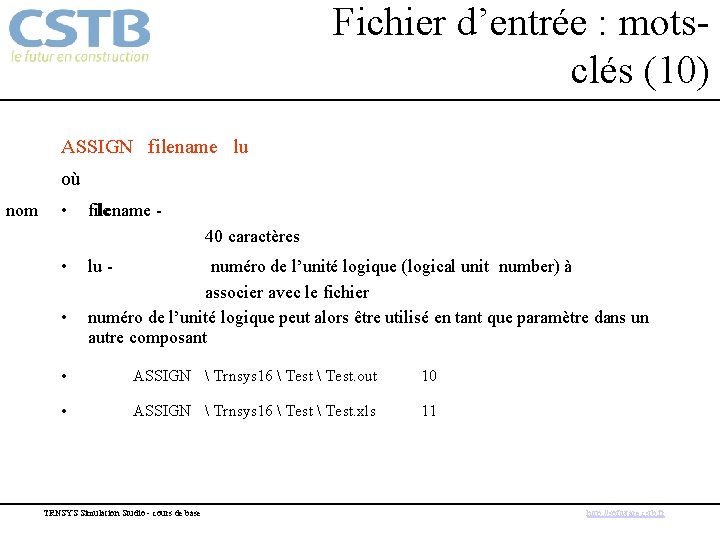

Fichier d’entrée : motsclés (10) ASSIGN filename lu où nom • filename - le 40 caractères • • lu - numéro de l’unité logique (logical unit number) à associer avec le fichier numéro de l’unité logique peut alors être utilisé en tant que paramètre dans un autre composant • ASSIGN Trnsys 16 Test. out 10 • ASSIGN Trnsys 16 Test. xls 11 TRNSYS Simulation Studio - cours de base http: //software. cstb. fr

Fichier d’entrée : motsclés (11) TOLERANCES e. D e. A ou TOLERANCES -z. D -z. A · e. D est une tolérance relative (z. D absolu) contrôlant l’erreur d’intégration · e. A est une tolérance relative (z. A absolu) contrôlant la convergence des entrées et sorties • En cas de problèmes de convergence, essayer d’ajuster e. A • Ces mots-clés sont optionnels - valeurs par défaut: 0. 01 TRNSYS Simulation Studio - cours de base http: //software. cstb. fr

Fichier d’entrée : motsclés (12) LIMITS m n p • m • n nombre maximal d’itérations permis pendant un pas de temps avant qu’un message de type WARNING ne soit imprimé être imprimés avant que la simulation ne s’arrête avec “ERROR” limite pour sortir du mode “trace” (optionnel) • p • En cas de problèmes de convergence, essayer d’augmenter LIMITS • Cette commande est optionnelle; valeurs par défaut : m=30, n=30, p=30 TRNSYS Simulation Studio - cours de base http: //software. cstb. fr

Fichier d’entrée : motsclés (13) VERSION n • n Numéro de version Permet d’assurer la compatibilité en arrière des fichiers d’entrée Exemple: VERSION 16 TRNSYS Simulation Studio - cours de base http: //software. cstb. fr

Résultats de la simulation • “Imprimante” (Type 25) Øcréation de fichiers ASCII Øintervalle d’impression peut être spécifié (chaque pas de temps, une fois par jour, etc. ) • Online (Type 65) Øtrace des courbes à l’écran en temps réel pendant la simulation TRNSYS Simulation Studio - cours de base http: //software. cstb. fr

Revenir en arrière TRNSYS Simulation Studio - cours de base http: //software. cstb. fr

Plusieurs Onlines Onglets Online TRNSYS Simulation Studio - cours de base http: //software. cstb. fr

Les solveurs de TRNSYS • Substitution successive (Solveur 0 ) Ø Algorithme : • 1. Pour chaque unité, calculer les sorties en fonction des entrées données • 2. Tant que le système ne converge pas, répéter 1. 1 2 Ø Beaucoup d’itérations peuvent être nécessaires Ø C’est la méthode “d’origine” et toujours la plus fréquemment utilisée Ø Meilleure méthode pour problèmes standards Ø Systèmes susceptibles de poser problèmes : • Peu ou pas de capacité (stockage d’énergie) • Systèmes à beaucoup d’états discrets qui changent rapidement TRNSYS Simulation Studio - cours de base http: //software. cstb. fr

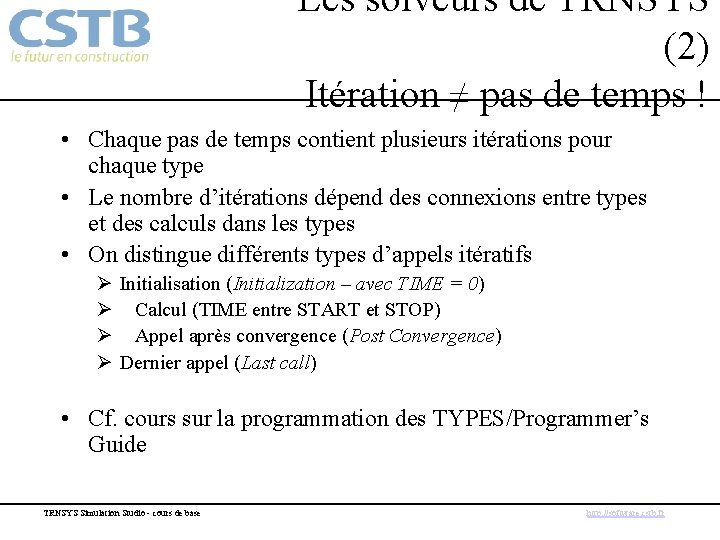

Les solveurs de TRNSYS (2) Itération ≠ pas de temps ! • Chaque pas de temps contient plusieurs itérations pour chaque type • Le nombre d’itérations dépend des connexions entre types et des calculs dans les types • On distingue différents types d’appels itératifs Ø Ø Initialisation (Initialization – avec TIME = 0) Calcul (TIME entre START et STOP) Appel après convergence (Post Convergence) Dernier appel (Last call) • Cf. cours sur la programmation des TYPES/Programmer’s Guide TRNSYS Simulation Studio - cours de base http: //software. cstb. fr

Les solveurs de TRNSYS (3) Flux d’informations cycliques et acycliques UNIT X TYPE X UNIT Y TYPE Y UNIT Z TYPE Z Le solveur s ’en charge. . . TRNSYS Simulation Studio - cours de base http: //software. cstb. fr

Les solveurs de TRNSYS (4) Exerci ce • Observer le nombre d’appels à un type ‘tout seul’ dans le fichier. LST : combien d’appels itératifs pour une simulation de 24 heures ? • Activer la commande TRACE • Observer un projet avec des connexions • Observer un ‘vrai’ projet (‘connexions vers l’arrière’, i. e. feedback) TRNSYS Simulation Studio - cours de base http: //software. cstb. fr

Les solveurs de TRNSYS (4) • Méthode de Powell (Solveur 1) Ø Crée une matrice avec les connexions entrées-sorties Ø Résolution de la matrice d’ « équations » simultanées Ø Possibilité de calculer le problème inverse (calculer les entrées à partir des sorties) Ø Nécessite plus d’appels aux composants pour chaque pas de temps Ø Rencontre des problèmes avec certains composants avec stockage interne (e. g. tuyaux (pipe), Type 56) Ø Excellent pour simulations sans capacités (systèmes photovoltaïques) ou états de contrôle discrets TRNSYS Simulation Studio - cours de base http: //software. cstb. fr

Les outils pour TRNSYS • Studio Ø interface graphique de TRNSYS • TRNBuild Ø application interactive pour la saisie d’un bâtiment multi-zone • TRNEdit Ø permet de passer des simulations TRNSYS sans achat de licence TRNSYS à un tiers Ø permet de créer des applications WINDOWS complètes, prêtes à la distribution ! • Sim. Cad Ø Outils CAO pour définir la géométrie du bâtiment (optionel) TRNSYS Simulation Studio - cours de base http: //software. cstb. fr

Catégories de Composants TRNSYS • Trois catégories de composants : ØUtilitaires • e. g. : lecteur de données, imprimante, traceur de courbes ØEquipement • e. g. : tour de refroidissement, capteur solaire, pompe, ventilateur ØPhénomènes Physiques • e. g. : psychométrie, processeur de rayonnement TRNSYS Simulation Studio - cours de base http: //software. cstb. fr

Composants Standards (1) • Utilitaires Ø Lecteur de données Ø Générateur de météo Ø Processeur d ’Irradiation Ø Générateur d’histogrammes Ø Générateur de charges Ø Ø Opérations Algébriques Intégrateur périodique Analyses économiques Ø Psychrométrie Ø Propriétés des réfrigérants Ø Facilitateur de Convergence Ø Conversion d’unités TRNSYS Simulation Studio - cours de base • Stockage thermique Ø Ballon de stockage stratifié Ø Lit de cailloux • Equipement chauffage/climatisation Ø Chauffage d'appoint Ø Climatiseur à absorption Ø Pompe à chaleur (à deux sources) Ø Système de climatisation Ø Cooling Coil Ø Tour de refroidissement Ø Compresseur Ø Déshumidificateur http: //software. cstb. fr

Composants Standards (2) • Charges et Structures Ø Ø Ø Ø Bâtiment degree / jour Bâtiment monozone détaillé Bâtiment multizone détaillé Toit et comble Protections solaires Fenêtre Mur Trombe Véranda • Echangeurs de chaleur Ø Récupération de chaleur TRNSYS Simulation Studio - cours de base • Hydraulique Ø Ø Ø Pompe Ventilateur Mélangeur / Séparateur Soupape Tuyau / Gaine • Régulateurs Ø Régulateur différentiel Ø Thermostat à trois étages Ø Régulateur à microprocesseur http: //software. cstb. fr

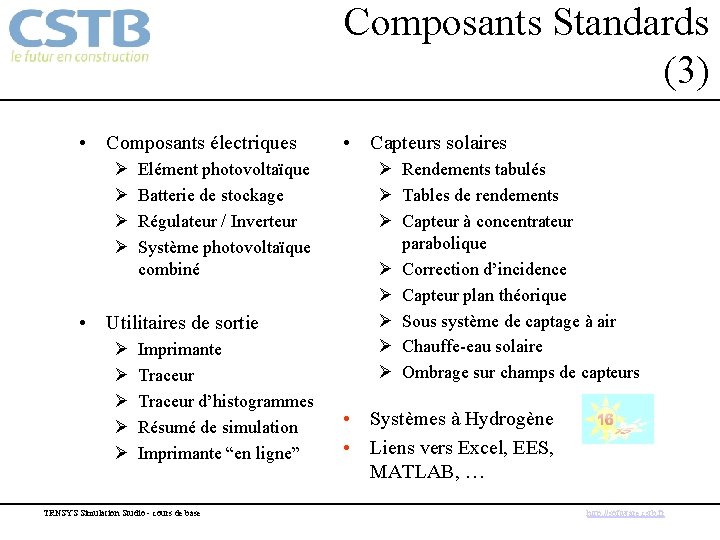

Composants Standards (3) • Composants électriques Ø Ø Elément photovoltaïque Batterie de stockage Régulateur / Inverteur Système photovoltaïque combiné • Utilitaires de sortie Ø Ø Ø Imprimante Traceur d’histogrammes Résumé de simulation Imprimante “en ligne” TRNSYS Simulation Studio - cours de base • Capteurs solaires Ø Rendements tabulés Ø Tables de rendements Ø Capteur à concentrateur parabolique Ø Correction d’incidence Ø Capteur plan théorique Ø Sous système de captage à air Ø Chauffe-eau solaire Ø Ombrage sur champs de capteurs • Systèmes à Hydrogène • Liens vers Excel, EES, MATLAB, … http: //software. cstb. fr

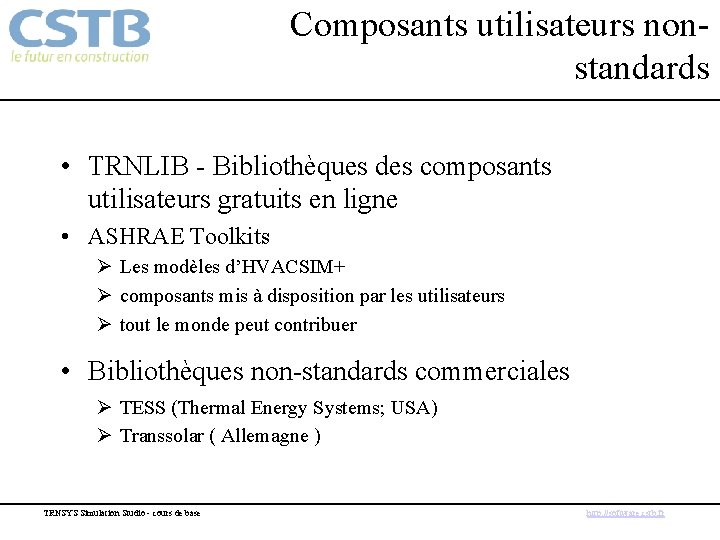

Composants utilisateurs nonstandards • TRNLIB - Bibliothèques des composants utilisateurs gratuits en ligne • ASHRAE Toolkits Ø Les modèles d’HVACSIM+ Ø composants mis à disposition par les utilisateurs Ø tout le monde peut contribuer • Bibliothèques non-standards commerciales Ø TESS (Thermal Energy Systems; USA) Ø Transsolar ( Allemagne ) TRNSYS Simulation Studio - cours de base http: //software. cstb. fr

Exerci ce • Trouvons un TYPE TRNSYS sur Internet ! • Pistes : Øhttp: //software. cstb. fr (page TRNSYS, onglet « liens » ; bibliothèque en ligne; simulation de bâtiments) Øhttp: //sel. me. wisc. edu (page TRNSYS, TRNLIB) Øhttp: //www. google. com (recherche avancée: +TRNSYS+type+pompe ) • Publiez vos types !!! TRNSYS Simulation Studio - cours de base http: //software. cstb. fr

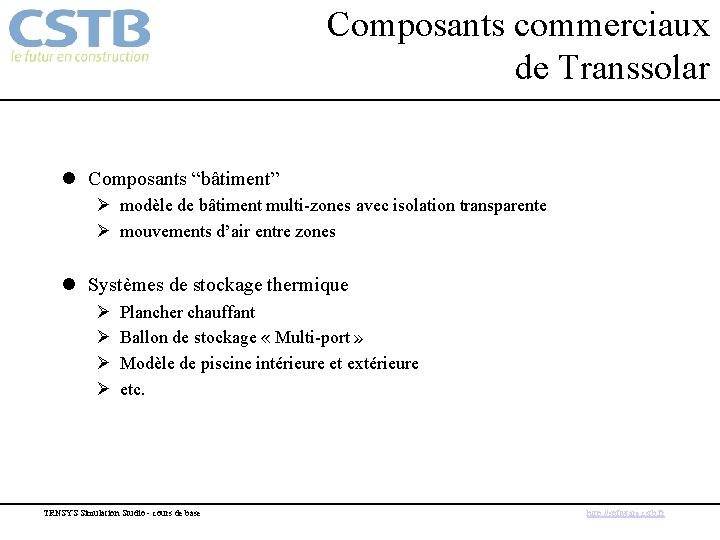

Composants commerciaux de Transsolar l Composants “bâtiment” Ø modèle de bâtiment multi-zones avec isolation transparente Ø mouvements d’air entre zones l Systèmes de stockage thermique Ø Ø Plancher chauffant Ballon de stockage « Multi-port » Modèle de piscine intérieure et extérieure etc. TRNSYS Simulation Studio - cours de base http: //software. cstb. fr

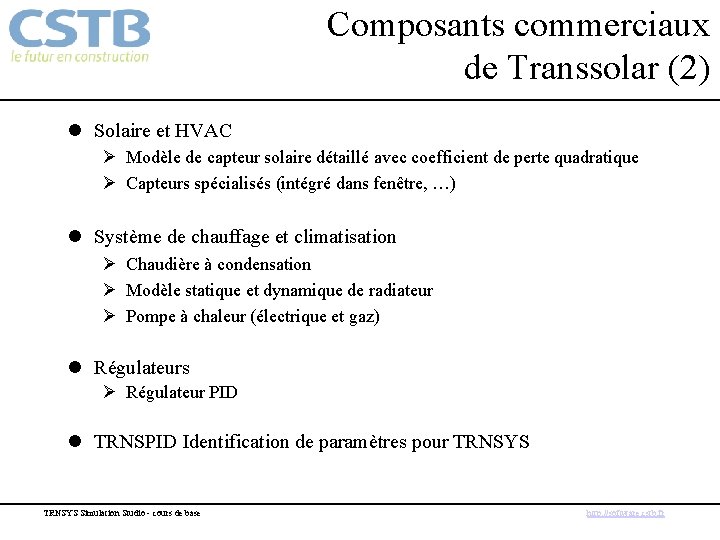

Composants commerciaux de Transsolar (2) l Solaire et HVAC Ø Modèle de capteur solaire détaillé avec coefficient de perte quadratique Ø Capteurs spécialisés (intégré dans fenêtre, …) l Système de chauffage et climatisation Ø Chaudière à condensation Ø Modèle statique et dynamique de radiateur Ø Pompe à chaleur (électrique et gaz) l Régulateurs Ø Régulateur PID l TRNSPID Identification de paramètres pour TRNSYS Simulation Studio - cours de base http: //software. cstb. fr

Composants commerciaux de TESS • Version 2 : 12 bibliothèques ! Ø HVAC Ø Ø Ø Utilitaires Solaire Ballons Géothermie Applications Optimisation Couplage sol Contrôleurs Bâtiment HQE Hydraulique Bâtiments simplifiés TRNSYS Simulation Studio - cours de base -> http: //software. cstb. fr

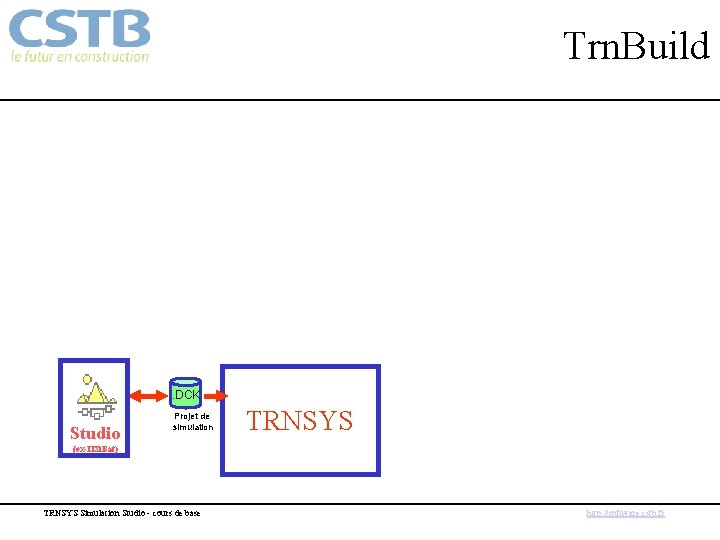

Trn. Build . DCK Studio Projet de simulation TRNSYS (ex-IISi. Bat) TRNSYS Simulation Studio - cours de base http: //software. cstb. fr

Trn. Build . BUI Description du bâtiment . DCK Studio Projet de simulation (ex-IISi. Bat) TRNSYS Simulation Studio - cours de base TRNBuild (ex-PREBID) Interface Graphique TRNSYS bâtiment multi-zone Type 56 http: //software. cstb. fr

Trn. Build Esquisse Sim. Cad . BUI Description du bâtiment . DCK Studio Projet de simulation (ex-IISi. Bat) TRNSYS Simulation Studio - cours de base TRNBuild (ex-PREBID) Interface Graphique TRNSYS bâtiment multi-zone Type 56 http: //software. cstb. fr

TRNEdit (1) • Utilitaire permettant de transférer des simulations TRNSYS sans achat de licence TRNSYS • Cache les détails inintéressants à l’utilisateur final • Possibilité de permettre à l’utilisateur final de modifier des valeurs (paramètres, constantes, etc. ) • Idéal pour utilisateurs non expérimentés • Distribution libre TRNSYS Simulation Studio - cours de base http: //software. cstb. fr

TRNEdit (2) • Menus “Pop-up” • Vérifications des limites pour les valeurs saisies par l’utilisateur final • Possibilité d’inclure une description complète de système • Simple à utiliser • Système d’aide en ligne contextuelle, adaptable au problème simulé TRNSYS Simulation Studio - cours de base http: //software. cstb. fr

Outils TRNSYS : TRNEdit Exemple d’application

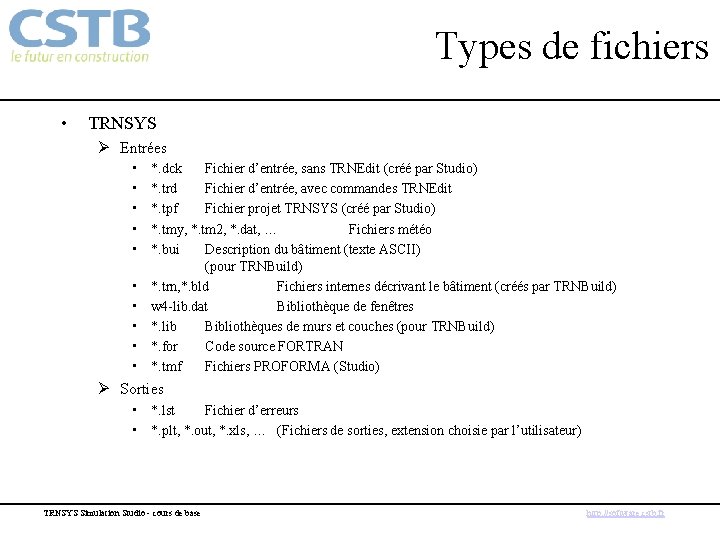

Types de fichiers • TRNSYS Ø Entrées • • • *. dck Fichier d’entrée, sans TRNEdit (créé par Studio) *. trd Fichier d’entrée, avec commandes TRNEdit *. tpf Fichier projet TRNSYS (créé par Studio) *. tmy, *. tm 2, *. dat, … Fichiers météo *. bui Description du bâtiment (texte ASCII) (pour TRNBuild) *. trn, *. bld Fichiers internes décrivant le bâtiment (créés par TRNBuild) w 4 -lib. dat Bibliothèque de fenêtres *. lib Bibliothèques de murs et couches (pour TRNBuild) *. for Code source FORTRAN *. tmf Fichiers PROFORMA (Studio) Ø Sorties • *. lst Fichier d’erreurs • *. plt, *. out, *. xls, … (Fichiers de sorties, extension choisie par l’utilisateur) TRNSYS Simulation Studio - cours de base http: //software. cstb. fr

Types de fichiers (2) • COMIS Ø Entrées • • *. cif Fichier d’entrée *. set Fichier d’options *. cmf Fichier météo (extension définie par l’utilisateur) *. csm Fichiers histogrammes (Multi schedule) *. csf Autres histogrammes (schedules) *. daf, *. tmf Fichiers internes (gestion du temps) *. cpf Fichier projet COMIS (pour Studio) Ø Sorties • • *. cof *. cso *. cho *. cer TRNSYS Simulation Studio - cours de base Sortie standard Sorties pour tableur Sorties du type histogramme Fichier d’erreurs http: //software. cstb. fr

Types de fichiers (3) • Sim. Cad Ø Entrées • *. dxf • *. rdb Fichiers CAD (Auto. Cad) Fichier projet Sim. Cad Ø Sorties • *. bui TRNSYS Simulation Studio - cours de base Fichier d’entrée pour TRNBuild http: //software. cstb. fr

Programme *. tpf écrit *. trd Flux de données Fichier TRNEdit *. lst *. out Studio *. cpf Bâtiment *. dck TRNSYS *. plt Calcul des transferts d’air *. inf *. cif *. rdb TRNBuild *. bui *. cof COMIS Sim. Cad *. bui TRNSYS Simulation Studio - cours de base *. cso http: //software. cstb. fr
