TRNSYS Simulation Studio Deuxime partie Simulation de btiments

TRNSYS Simulation Studio Deuxième partie: Simulation de bâtiments Type 56 Werner Keilholz TRNSYS Simulation Studio - cours avancé http: //software. cstb. fr

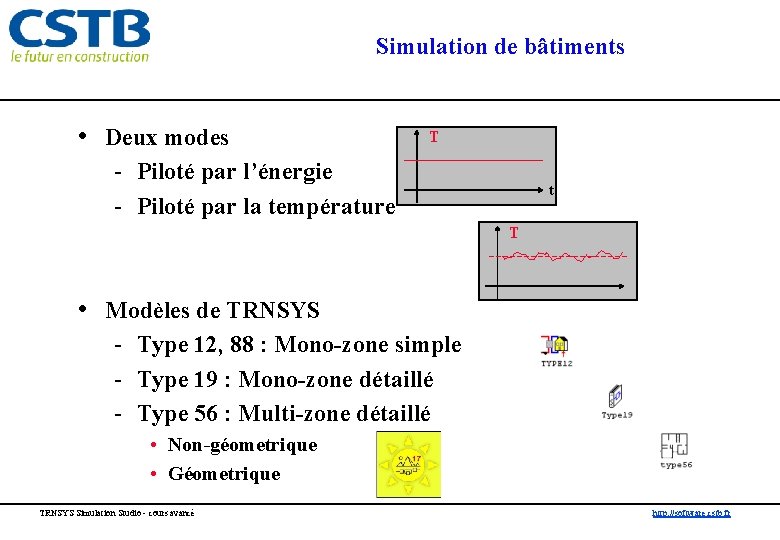

Simulation de bâtiments • Deux modes T - Piloté par l’énergie - Piloté par la température t T t • Modèles de TRNSYS - Type 12, 88 : Mono-zone simple - Type 19 : Mono-zone détaillé - Type 56 : Multi-zone détaillé • Non-géometrique • Géometrique TRNSYS Simulation Studio - cours avancé http: //software. cstb. fr

Modes • Piloté par l’énergie (Energy Rate Control) T t - Puissances infinies - Le système décide en fonction de la température désirée (consigne) si le chauffage / la climatisation se mettent en marche - Le modèle calcule les charges thermiques en se basant uniquement sur les gains et pertes dans les différentes zones - Charges indépendantes des systèmes HVAC : la dynamique détaillée et le couplage avec l'équipement ne sont pas pris en compte ! TRNSYS Simulation Studio - cours avancé http: //software. cstb. fr

Modes (2) • Piloté par la température T ( Temperature Level Control ) t - Le modèle prend en compte à la fois les conditions ambiantes et les systèmes HVAC - L'équipement est piloté par des contrôleurs - Plus détaillé et réaliste - La charge dépend de l'équipement TRNSYS Simulation Studio - cours avancé http: //software. cstb. fr

Quel modèle choisir ? • Types 12, 88 - Pour : Très simple à utiliser, bonne approximation pour l’année - Contre : Résultats inexacts, peu de phénomènes inclus • Type 19 - Pour : Modèle détaillé, description entièrement possible dans fichier d’entrée - Contre : Beaucoup d’informations encombre le fichier d’entrée, une seule zone • Type 56 - Pour : Résultats très precis, inclut beaucoup de phénomènes - Contre : Nécessite TRNBuild et beaucoup d’informations – surtout dans sa variante ‘avec géométrie’ On trouve les bâtiments sous ‘Loads and Structures’ TRNSYS Simulation Studio - cours avancé http: //software. cstb. fr

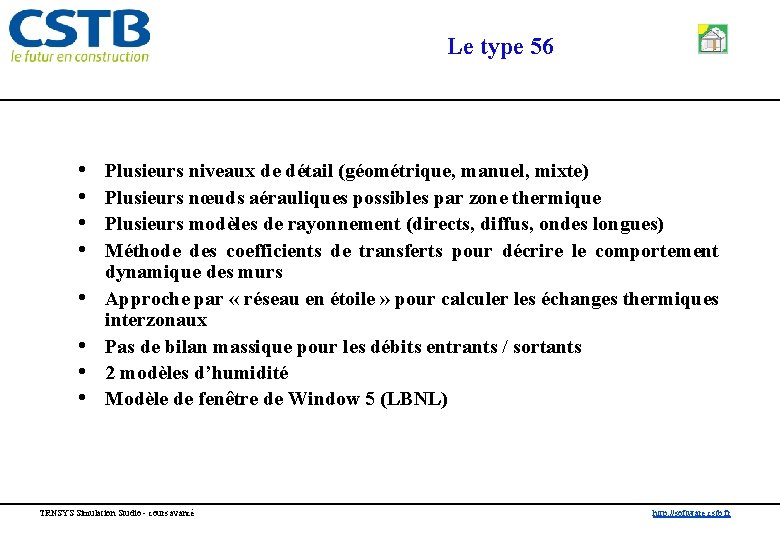

Le type 56 • • Plusieurs niveaux de détail (géométrique, manuel, mixte) Plusieurs nœuds aérauliques possibles par zone thermique Plusieurs modèles de rayonnement (directs, diffus, ondes longues) Méthode des coefficients de transferts pour décrire le comportement dynamique des murs Approche par « réseau en étoile » pour calculer les échanges thermiques interzonaux Pas de bilan massique pour les débits entrants / sortants 2 modèles d’humidité Modèle de fenêtre de Window 5 (LBNL) TRNSYS Simulation Studio - cours avancé http: //software. cstb. fr

Le bâtiment est un (grand) composant comme les autres TRNSYS Simulation Studio - cours avancé http: //software. cstb. fr

Le démarrage facile : suivez le magicien… • « File/New / Building Project (multizone) » permet de créer un projet de simulation de bâtiment complet, à partir d’une description sommaire • Avantages - Le projet peut être prêt à simuler en moins d’une minute Évite beaucoup d’erreurs • Inconvénient - Il est rare que le bâtiment simulé ait un lien quelconque avec la réalité … (mais c’est un très bon départ) TRNSYS Simulation Studio - cours avancé http: //software. cstb. fr

Assistant bâtiment multi-zone (2) Etapes 2. Adjacences 3. Dimensions des zones 4. Fenêtres et orientation 5. Ventilation 6 : Chauffage et clim 7 : Gains et éclairage 8 : Masques proches fixes 9 : Masques amovibles 10 : Génération du projet TRNSYS Simulation Studio - cours avancé http: //software. cstb. fr

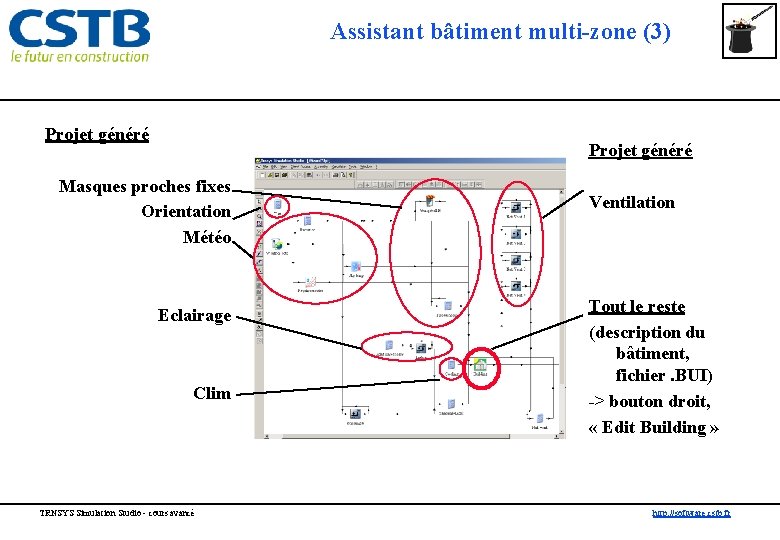

Assistant bâtiment multi-zone (3) Projet généré Masques proches fixes Orientation Météo Eclairage Clim TRNSYS Simulation Studio - cours avancé Ventilation Tout le reste (description du bâtiment, fichier. BUI) -> bouton droit, « Edit Building » http: //software. cstb. fr

Flux d’informations: version non-géometrique (orientations) TRNBuild Description topo. *. BUI Résultats *. xls, *. txt, *. dat, … TRNSYS Simulation Studio - cours avancé TRNSYS Type 56 Information *. INF Simulation Studio http: //software. cstb. fr

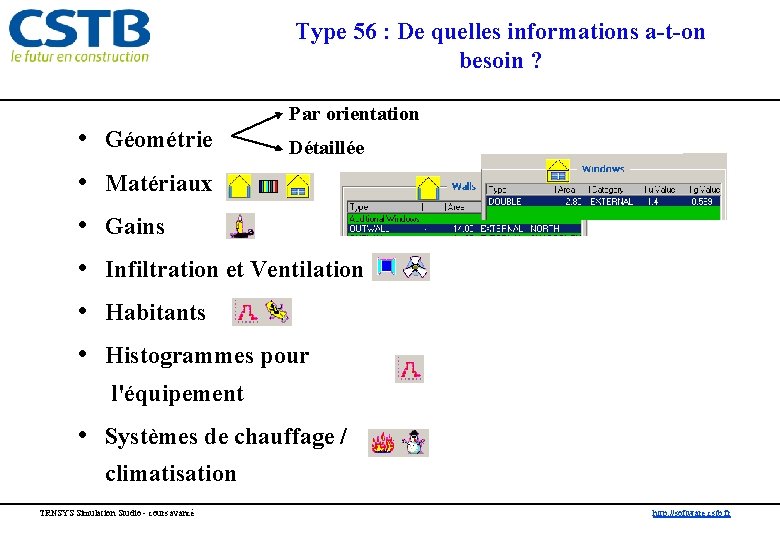

Type 56 : De quelles informations a-t-on besoin ? • • • Par orientation Géométrie Détaillée Matériaux Gains Infiltration et Ventilation Habitants Histogrammes pour l'équipement • Systèmes de chauffage / climatisation TRNSYS Simulation Studio - cours avancé http: //software. cstb. fr

Saisie/modification du fichier. BUI avec TRNBuild … LAYER WOOD THICKNESS=0. 058 : CONDUCTIVITY=0. 418 DENSITY=592. 00 LAYER CONCRETE THICKNESS=0. 102 : CONDUCTIVITY=6. 230 DENSITY=2242. 00 LAYER STONE THICKNESS=0. 025 : CONDUCTIVITY=5. 170 DENSITY=881. 00 LAYER TILE THICKNESS=0. 016 : CONDUCTIVITY=0. 220 DENSITY=480. 00 LAYER AIRSPACE RESISTANCE=0. 050 : CAPACITY=2. 25 : : CAPACITY=0. 75 : : CAPACITY=1. 50 : : CAPACITY=0. 75 : * INPUTS HOUTSIDE * SCHEDULES SCHEDULE WEEKDAY HOURS =0. 0 8. 0 10. 0 12. 0 14. 0 17. 0 22. 0 24. 0 VALUES=0. 00 5. 00 2. 00 10. 00 SCHEDULE WEEKEND HOURS =0. 0 8. 0 10. 0 12. 0 14. 0 17. 0 22. 0 24. 0 VALUES=0. 00 10. 00 5. 00 10. 00 4. 00 10. 00 SCHEDULE OCCUPANCY HOURS =0. 0 7. 0 22. 0 24. 0 VALUES=0. 00 1. 00 0. 00. . . TRNSYS Simulation Studio - cours avancé http: //software. cstb. fr

Type 56 - Caractéristiques générales • Modèle basé sur un bilan d’énergie • Géometrie (facteurs de vue, ombrage, …) optionel par zone • Possibilité de plusieurs nœuds d’air par zone • Description du flux de chaleur à travers un mur par la méthode des fonctions de transfert (Transfer Functions) • Approche du réseau en étoile (Star Network) pour le bilan des flux de chaleur entre les deux surfaces des murs • Pas de bilan de masses (pas d’équilibrage des flux d’air) • Modèle d’humidité TRNSYS Simulation Studio - cours avancé http: //software. cstb. fr

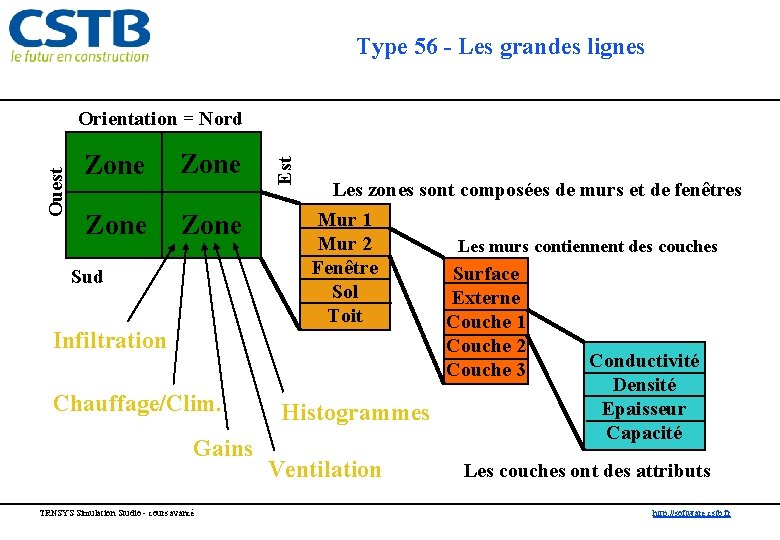

Type 56 - Les grandes lignes Zone Sud Est Ouest Orientation = Nord Les zones sont composées de murs et de fenêtres Mur 1 Mur 2 Fenêtre Sol Toit Infiltration Chauffage/Clim. Gains TRNSYS Simulation Studio - cours avancé Histogrammes Ventilation Les murs contiennent des couches Surface Externe Couche 1 Couche 2 Couche 3 Conductivité Densité Epaisseur Capacité Les couches ont des attributs http: //software. cstb. fr

Type 56 : Entrées • • Température extérieure Humidité extérieure relative Température du ciel Pour chaque orientation : - Rayonnement Incident - Rayonnement Total Incident (Incident plus diffuse) - Angle Incident N • Angle (relatif à la normale) avec lequel le rayon touche la surface • Certaines caractéristiques du bâtiment définies dans le fichier “BUI” - E. g. ventilation, infiltration, ouverture/fermeture des volets, etc. - Valeurs passées au Type 56 à partir d’autres composants TRNSYS Simulation Studio - cours avancé http: //software. cstb. fr

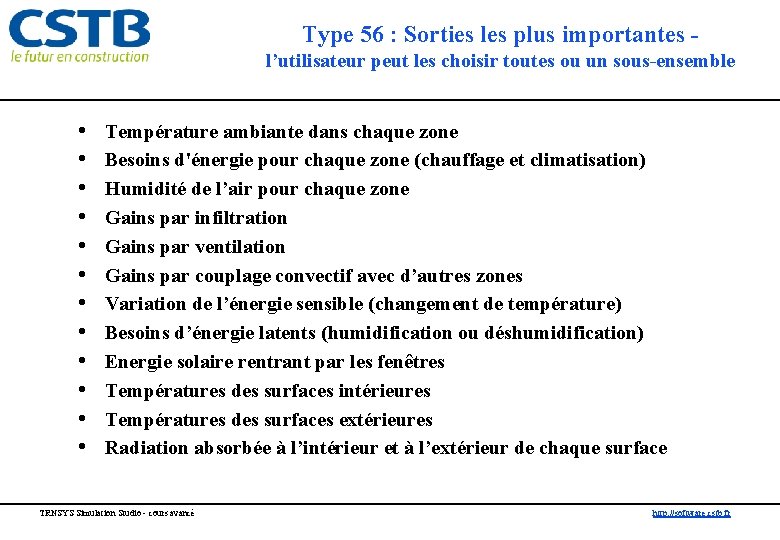

Type 56 : Sorties les plus importantes l’utilisateur peut les choisir toutes ou un sous-ensemble • • • Température ambiante dans chaque zone Besoins d'énergie pour chaque zone (chauffage et climatisation) Humidité de l’air pour chaque zone Gains par infiltration Gains par ventilation Gains par couplage convectif avec d’autres zones Variation de l’énergie sensible (changement de température) Besoins d’énergie latents (humidification ou déshumidification) Energie solaire rentrant par les fenêtres Températures des surfaces intérieures Températures des surfaces extérieures Radiation absorbée à l’intérieur et à l’extérieur de chaque surface TRNSYS Simulation Studio - cours avancé http: //software. cstb. fr

Bâtiment multi zone Proposition d’exercice • Créer un projet de simulation de bâtiment multi zone avec - 2 Zones adjacentes (volume : 70 et 140 m^3) 20% de fenêtres sur tous les murs Chauffage avec valeurs par défaut Auvents 1 x 1 m au-dessus des fenêtres côté sud Emplacement: Nice, côte d’azur, France, Europe, Terre • Observer - Les températures L’énergie total requise pour le chauffage • Modifier le projet - Changer les dimensions des auvents (0. 5 x 0. 5) Ajouter une clim Enlever le chauffage dans une des deux pièces TRNSYS Simulation Studio - cours avancé http: //software. cstb. fr

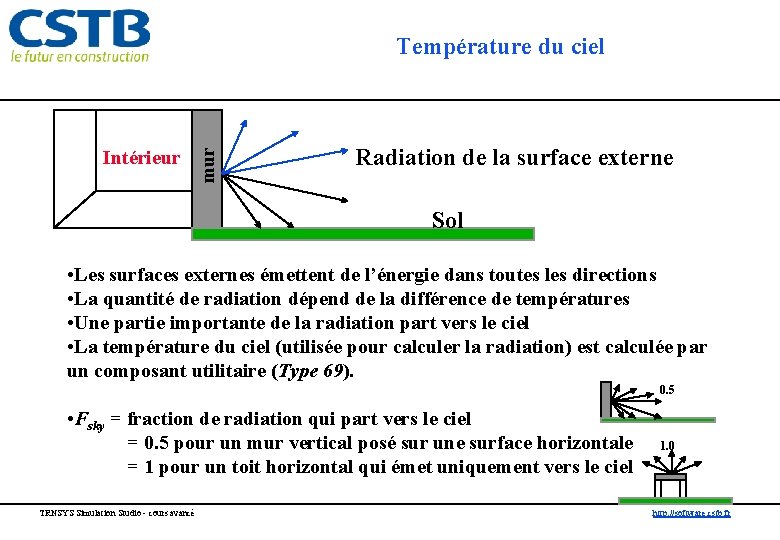

Intérieur mur Température du ciel Radiation de la surface externe Sol • Les surfaces externes émettent de l’énergie dans toutes les directions • La quantité de radiation dépend de la différence de températures • Une partie importante de la radiation part vers le ciel • La température du ciel (utilisée pour calculer la radiation) est calculée par un composant utilitaire (Type 69). 0. 5 • Fsky = fraction de radiation qui part vers le ciel = 0. 5 pour un mur vertical posé sur une surface horizontale = 1 pour un toit horizontal qui émet uniquement vers le ciel TRNSYS Simulation Studio - cours avancé 1. 0 http: //software. cstb. fr

Bâtiment multi zone avec géométrie Résumé Echange par longues ondes en 3 D Ombrage 3 D externe (direct, diffus) Emissions définies par l’utilisateur TRNSYS 17 Type 56 Répartition rayonnement direct en 3 D Répartition rayonnement diffus en 3 D Nœuds Aérauliques multiples Source rayonnante Confort local etc. . . TRNSYS Simulation Studio - cours avancé http: //software. cstb. fr

Principe 1 Dessin en 3 D dans TRNSYS 3 D 2 Import du fichier IDF dans TRNBUILD 3 4 2 a Zonage aéraulique 2 b Mise à jour du fichier Open. Studio Création d‘un projet sous Simulation. Studio Résultats supplémentaires TRNSYS Simulation Studio - cours avancé 4 a Evaluation du confort 4 b Affichage dynamique en 3 D http: //software. cstb. fr

TRNSYS 3 D Plugin pour Sketch. Up 7 ™ • Marche avec la version gratuite et la version « Pro » • Sketch. Up permet des études sur l‘ombrage etc. • Développé par le NREL (Etats-Unis), pour le Department of • • Energy (DOE) / Energy+ Résultat: fichier IDF (texte) open source gratuit Version utilisée: 1. 0. 49 TRNSYS Simulation Studio - cours avancé http: //software. cstb. fr

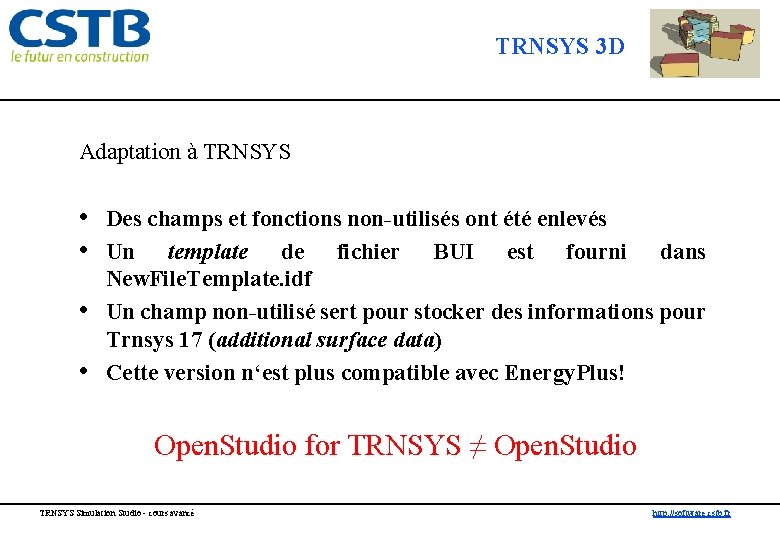

TRNSYS 3 D Adaptation à TRNSYS • Des champs et fonctions non-utilisés ont été enlevés • Un template de fichier BUI est fourni dans • • New. File. Template. idf Un champ non-utilisé sert pour stocker des informations pour Trnsys 17 (additional surface data) Cette version n‘est plus compatible avec Energy. Plus! Open. Studio for TRNSYS ≠ Open. Studio TRNSYS Simulation Studio - cours avancé http: //software. cstb. fr

TRNSYS 3 D Saisie du bâtiment 1. Modélisation pour la simulation ≠ Modélisation de l‘architecte 2. Création et nommage de zones (Zone = T 17 Airnode ! Il n‘est pas possible de changer les noms des nœuds dans TRNBuild) 3. Dessiner les surfaces des murs de la zone active (ou importer un fichier existant) 4. 5. 6. 7. 8. Couper les surfaces si nécessaire (adjacences) Dessiner les surfaces des fenêtres Définition des propriétés des surfaces Définition des ombrages Sauvegarde en . idf à partir du menu du plug-in (et non en tant que fichier Sketch. Up File, *. skp) TRNSYS Simulation Studio - cours avancé http: //software. cstb. fr

TRNSYS 3 D - Wall TRNSYS 3 D TRNSYS 17 Surface No. (ne pas éditer) Utilisé pour FRONT /BACK WALL Type (type de mur) Zone dans laquelle se trouve le mur (ne pas éditer) Category (catégorie) Boundary temperature, adjacent Zone (température imposée ou zone adjacente) GEOSURF, wall gain, coupling, active layer etc. (défini sous TRNBuild, seulement affiché ici) TRNSYS Simulation Studio - cours avancé http: //software. cstb. fr

TRNSYS 3 D - Wall TRNSYS 3 D TRNSYS 17 Boundary = INPUT 1*TGROUND TRNSYS Simulation Studio - cours avancé http: //software. cstb. fr

TRNSYS 3 D - window TRNSYS 3 D TRNSYS 17 Surface No. (ne pas modifier) Window Type Surface dans laquelle la fenêtre se trouve (ne pas modifier) Ombrage interne / externe (défini dans TRNBuild, affiché seulement) GEOSURF, wall gain (défini dans TRNBuild, affiché seulement) TRNSYS Simulation Studio - cours avancé http: //software. cstb. fr

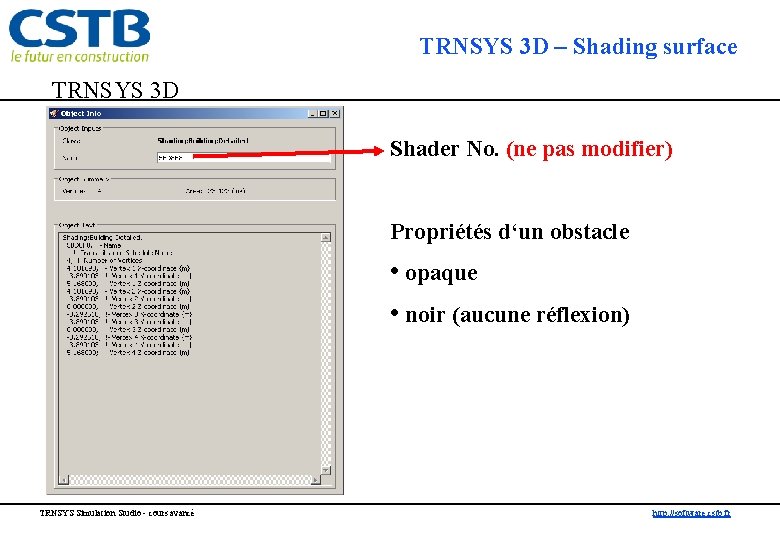

TRNSYS 3 D – Shading surface TRNSYS 3 D Shader No. (ne pas modifier) Propriétés d‘un obstacle • opaque • noir (aucune réflexion) TRNSYS Simulation Studio - cours avancé http: //software. cstb. fr

TRNSYS 3 D Outils importants Ouvrir fichier IDF Nouveau groupe d‘obstacles Enregistrer IDF Nouveau Résultats en 3 D / animés fichier IDF Nouvelle zone TRNSYS Simulation Studio - cours avancé http: //software. cstb. fr

TRNBuild - Import du fichier Open Studio *_B 17. IDF • même ordre Zones/Airnodes, Surfaces et Shader • même N° de Surface TRNSYS Simulation Studio - cours avancé *. B 17 • Zones • données surfaces (type, category, adj. zone, boundary temp. , Fsky) • Virtual. Surface n‘est PAS écrit dans le B 17 • Données géométriques (building surface, shader) • calcule le volume (à vérifier !) • créé orientations A_xxx_yyy A…. . . N, S, E, W xxx…azimuth (0° - 355°; 5° steps) yyy…slope (0° - 180; 5° steps) http: //software. cstb. fr

Flux d’informations: version géométrique (3 D) Open Studio Description topo. *. B 17 TRNBuild View Factor Matrix *. VFM Résultats *. xls, *. txt, *. dat, … TRNSYS Simulation Studio - cours avancé Insolation Matrix *. ISM TRNSYS Type 56 Shading Matrix *. SHM Information *. INF Simulation Studio http: //software. cstb. fr

TRNBuild - Update Open Studio file for TRNSYS Créé lors de l‘import • ajoute les données supplémentaires de TRNSYS 17 (GEOSURF, wall gain, coupling active layer, shading) • met à jour les matériaux • stocke des données non-géométrique en tant que template B 17 (tout sauf les surfaces pour lesquelles données 3 D existent) TRNSYS Simulation Studio - cours avancé http: //software. cstb. fr

1 2 5 4 3 A vérifier 1 Existence des données géométriques 2 Volume et capacité 3 Nombre/catégorie des surfaces 4 Mode pour le calcul géométrique et le rayonnement Si souhaité, joindre plusieurs Airnodes dans une 5 seule zone TRNSYS Simulation Studio - cours avancé 3 http: //software. cstb. fr

TRNBuild – Geometry Modes • Attention: Dès qu‘on choisit « manual » tous les données 3 D sont effacées de manière irréversible ! TRNSYS Simulation Studio - cours avancé http: //software. cstb. fr

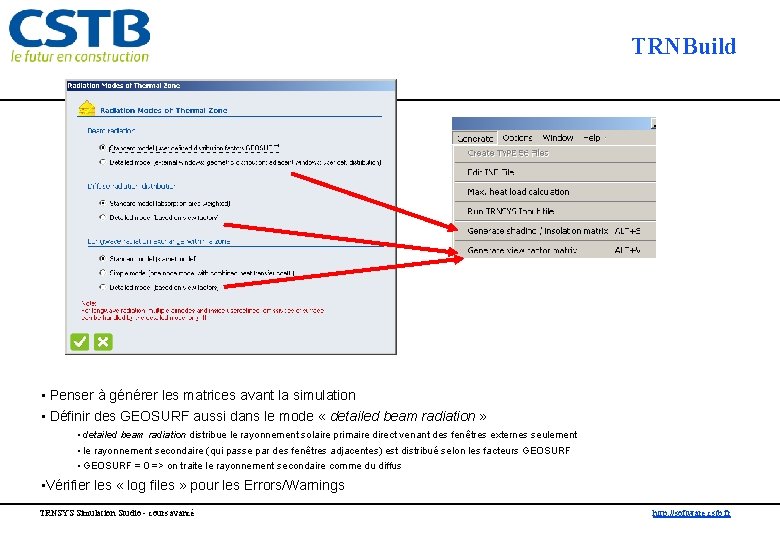

TRNBuild • Penser à générer les matrices avant la simulation • Définir des GEOSURF aussi dans le mode « detailed beam radiation » • detailed beam radiation distribue le rayonnement solaire primaire direct venant des fenêtres externes seulement • le rayonnement secondaire (qui passe par des fenêtres adjacentes) est distribué selon les facteurs GEOSURF • GEOSURF = 0 => on traite le rayonnement secondaire comme du diffus • Vérifier les « log files » pour les Errors/Warnings TRNSYS Simulation Studio - cours avancé http: //software. cstb. fr

Données pour le modèle détaillé Shading Matrix (*. shm) Insolation Matrix (*_xxx. ism) pour chaque zone -1 22 13 15 16 17 18 … … … 99. 000 99. 000 99. 000 0. 801 0. 000 0. 798 0. 000 0. 541 0. 060 0. 000 0. 384 0. 079 0. 000 0. 286 0. 091 0. 000 0. 219 0. 098 0. 000 0. 168 0. 103 0. 000 0. 129 0. 107 0. 000 0. 097 0. 110 0. 000 TRNSYS Simulation Studio - cours avancé View Factor Matrix (*. vfm) ** ZONE view factor matrix 1 !OFFICE 0 2 !DF 13 15 22 16 17 23 18 7 9 10 21 11 12 !surface id's 0. 000000 0. 131315400344 0. 239907964187 0. 026803924132 … 0. 102263320622 0. 000000000000 0. 102263320622 … 0. 048310985923 0. 000000000000 0. 048310985923 … 0. 026803924132 0. 131315400344 0. 239907964187 0. 000000 … 0. 102263320622 0. 132731263745 0. 332277097322 0. 102263320622 … 0. 048310985923 0. 085920622420 0. 636491588615 0. 048310985923 … 0. 067686475063 0. 124475149130 0. 263606873604 0. 067686475063 … 0. 026948232636 0. 023759345198 0. 064647874291 0. 026948232636 … 0. 013535599216 0. 066093718420 0. 131591185582 0. 013535599216 … 0. 015232864796 0. 000000000000 0. 015232864796 … 0. 012281098569 0. 000000000000 0. 012281098569 … 0. 000000 0. 029509795402 0. 055087699695 0. 021765521183 … 0. 021765521183 0. 029509795402 0. 055087699695 0. 000000 … ** POINT source view factor vector (GAIN or COMFORT) -1 2 5 15 …. 0. 000 0. 334 0. 000 0. 343 0. 000 0. 362 0. 000 0. 392 0. 000 0. 435 0. 000 0. 666 0. 002 1. 000 0. 010 1. 000 0. 030 1. 000 0. 227 1. 000 0. 493 1. 000 0. 738 1. 000 0. 966 1. 000 1. 000 1. 000 http: //software. cstb. fr

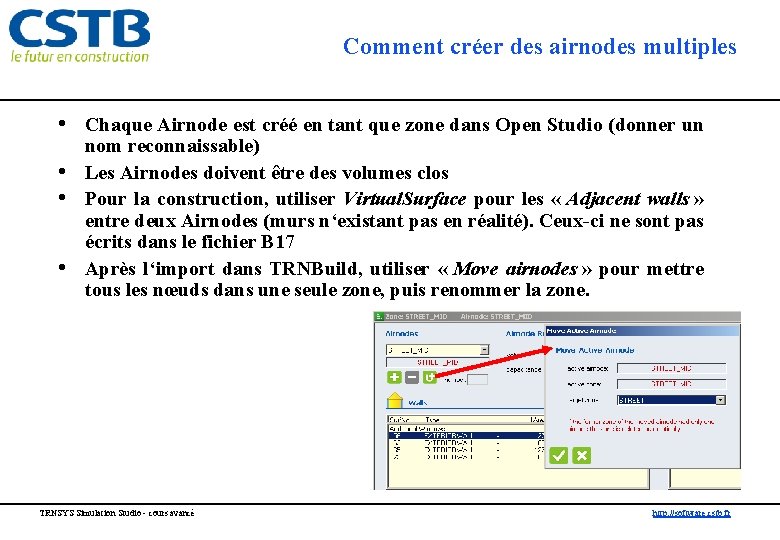

Comment créer des airnodes multiples • Chaque Airnode est créé en tant que zone dans Open Studio (donner un • • • nom reconnaissable) Les Airnodes doivent être des volumes clos Pour la construction, utiliser Virtual. Surface pour les « Adjacent walls » entre deux Airnodes (murs n‘existant pas en réalité). Ceux-ci ne sont pas écrits dans le fichier B 17 Après l‘import dans TRNBuild, utiliser « Move airnodes » pour mettre tous les nœuds dans une seule zone, puis renommer la zone. TRNSYS Simulation Studio - cours avancé http: //software. cstb. fr

Airnodes multiples / Radiation Modes • Pour « Detailed Radiation Modes » la zone résultante (et non seulement les airnodes) doit être convexe TRNSYS Simulation Studio - cours avancé concave http: //software. cstb. fr

Utilisation sous Simulation Studio File/New… 3 D Building Il y a 3 nouvelles informations • TSGROUND (longues ondes) • AZEN (solar zenith angle & TURN) • AAZM (solar azimuth angle & TURN) • GRDREF (réflexion du sol) Important: Il faut que IT_H_0_0 soit connecté également (calcul des ombrages diffus) TRNSYS Simulation Studio - cours avancé http: //software. cstb. fr

Affichage des résultats en 3 D : Type 125 Paramètres : • Début et fin de la période observée Entrées : • Données à analyser (connecter un lien) • Initial Values sont utilisés pour nommer les données dans Open. Studio (e. g. noms des zones, ID des surfaces) Special Cards : • Type de données (pour tous les liens) TRNSYS Simulation Studio - cours avancé http: //software. cstb. fr

Affichage des résultats en 3 D : Dans Open. Studio Fichier de résultat. eso (type 125) Choisir la représentation Plugin/ Open Studio/ Rendering/ Settings… Fenêtre/Ombres TRNSYS Simulation Studio - cours avancé http: //software. cstb. fr

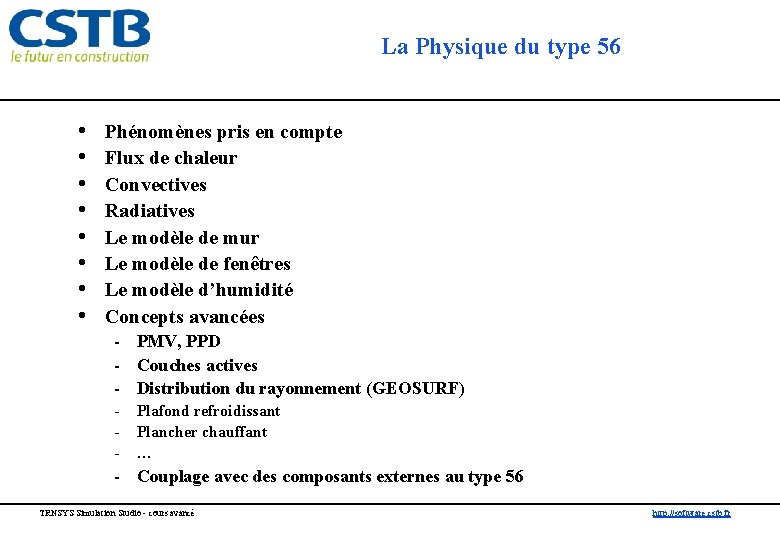

La Physique du type 56 • • Phénomènes pris en compte Flux de chaleur Convectives Radiatives Le modèle de mur Le modèle de fenêtres Le modèle d’humidité Concepts avancées - PMV, PPD - Couches actives - Distribution du rayonnement (GEOSURF) - Plafond refroidissant Plancher chauffant … - Couplage avec des composants externes au type 56 TRNSYS Simulation Studio - cours avancé http: //software. cstb. fr

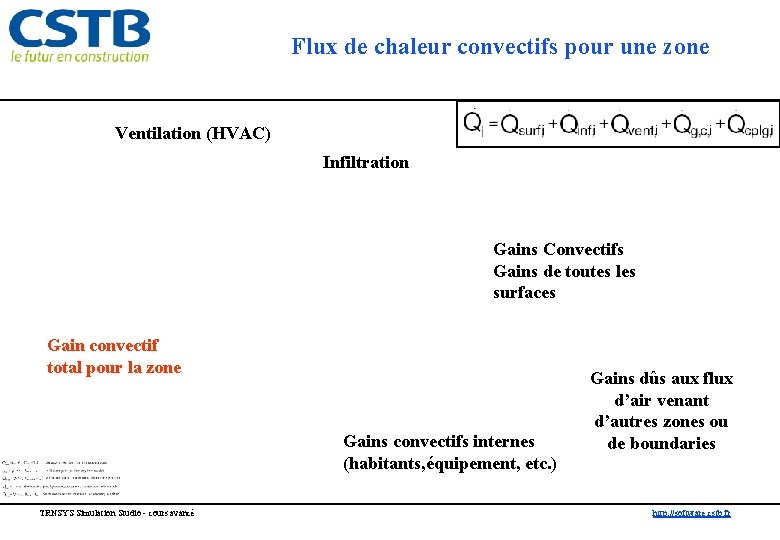

Flux de chaleur convectifs pour une zone Ventilation (HVAC) Infiltration Gains Convectifs Gains de toutes les surfaces Gain convectif total pour la zone Gains convectifs internes (habitants, équipement, etc. ) TRNSYS Simulation Studio - cours avancé Gains dûs aux flux d’air venant d’autres zones ou de boundaries http: //software. cstb. fr

Débits • On ne spécifie que les entrées d’air (pas de couplage négatif) • Le Type 56 ne vérifie pas le bilan de masse -> à vérifier par l’utilisateur • Pour le calcul dynamique : - COMIS - CONTAM TRNSYS Simulation Studio - cours avancé http: //software. cstb. fr

Flux de chaleur par radiation (seulement) par les murs et fenêtres Surface . gains solaires par les fenêtres sont distribués vers tous les murs et fenêtres Gain par radiation de chaque surface = + gains par radiation à l’intérieur de la zone reçus par le mur + gains solaires par fenêtres reçus par le mur + radiations (longwave) entre le mur et tous les autres murs et fenêtres + flux de chaleur vers le mur spécifié par l’utilisateur (wall gain) TRNSYS Simulation Studio - cours avancé http: //software. cstb. fr

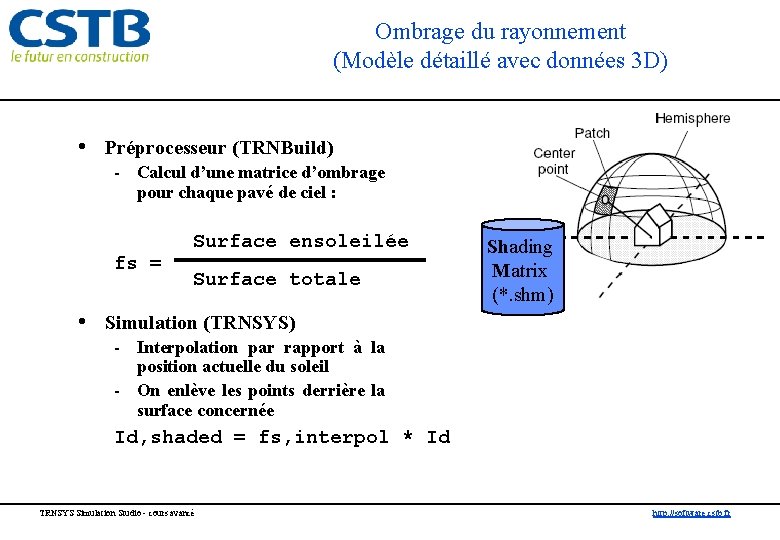

Ombrage du rayonnement (Modèle détaillé avec données 3 D) • Préprocesseur (TRNBuild) - Calcul d’une matrice d’ombrage pour chaque pavé de ciel : Surface ensoleilée fs = Surface totale Shading Matrix (*. shm) • Simulation (TRNSYS) - Interpolation par rapport à la position actuelle du soleil - On enlève les points derrière la surface concernée Id, shaded = fs, interpol * Id TRNSYS Simulation Studio - cours avancé http: //software. cstb. fr

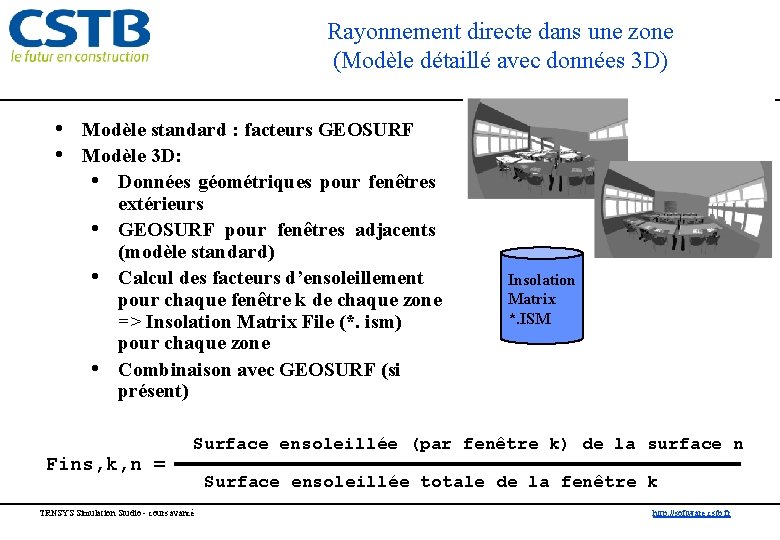

Rayonnement directe dans une zone (Modèle détaillé avec données 3 D) • Modèle standard : facteurs GEOSURF • Modèle 3 D: • Données géométriques pour fenêtres • • • extérieurs GEOSURF pour fenêtres adjacents (modèle standard) Calcul des facteurs d’ensoleillement pour chaque fenêtre k de chaque zone => Insolation Matrix File (*. ism) pour chaque zone Combinaison avec GEOSURF (si présent) Fins, k, n = Insolation Matrix *. ISM Surface ensoleillée (par fenêtre k) de la surface n TRNSYS Simulation Studio - cours avancé Surface ensoleillée totale de la fenêtre k http: //software. cstb. fr

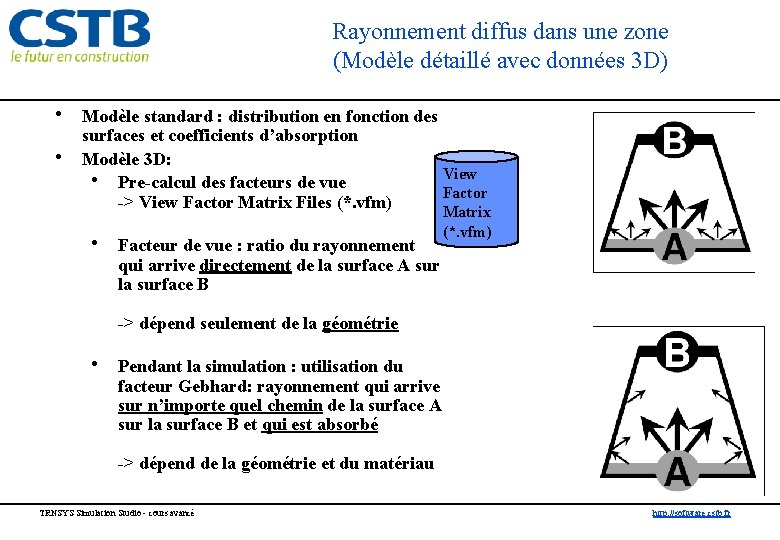

Rayonnement diffus dans une zone (Modèle détaillé avec données 3 D) • Modèle standard : distribution en fonction des • surfaces et coefficients d’absorption Modèle 3 D: • Pre-calcul des facteurs de vue -> View Factor Matrix Files (*. vfm) • Facteur de vue : ratio du rayonnement View Factor Matrix (*. vfm) qui arrive directement de la surface A sur la surface B -> dépend seulement de la géométrie • Pendant la simulation : utilisation du facteur Gebhard: rayonnement qui arrive sur n’importe quel chemin de la surface A sur la surface B et qui est absorbé -> dépend de la géométrie et du matériau TRNSYS Simulation Studio - cours avancé http: //software. cstb. fr

Facteurs pris en compte dans le modèle de mur radiation solaire absorbée à l'extérieur conduction du mur vers la surface intérieure convection de la surface extérieure vers l'extérieur radiation net de toutes les autres surfaces extérieures TRNSYS Simulation Studio - cours avancé radiation solaire absorbée à l’intérieur convection de la surface à l’intérieur vers l’air à l’intérieur conduction de la surface extérieure vers le mur radiation net de toutes les autres surfaces à l'intérieur http: //software. cstb. fr

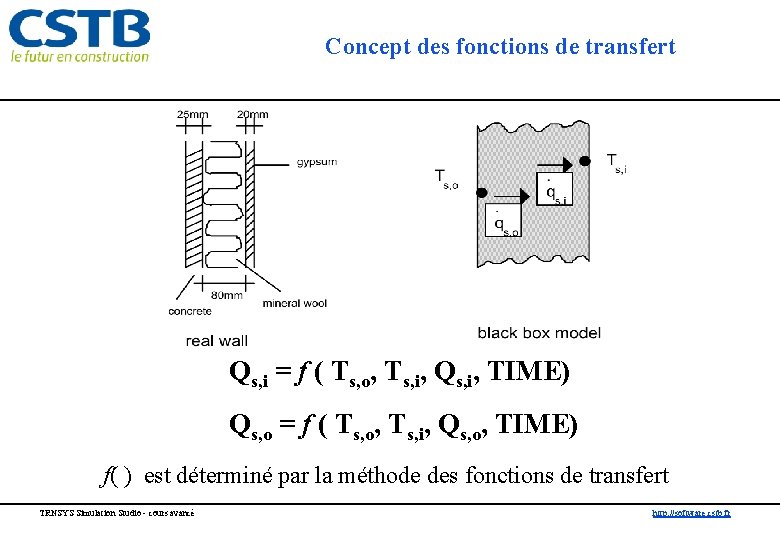

Concept des fonctions de transfert Qs, i = f ( Ts, o, Ts, i, Qs, i, TIME) Qs, o = f ( Ts, o, Ts, i, Qs, o, TIME) f( ) est déterminé par la méthode des fonctions de transfert TRNSYS Simulation Studio - cours avancé http: //software. cstb. fr

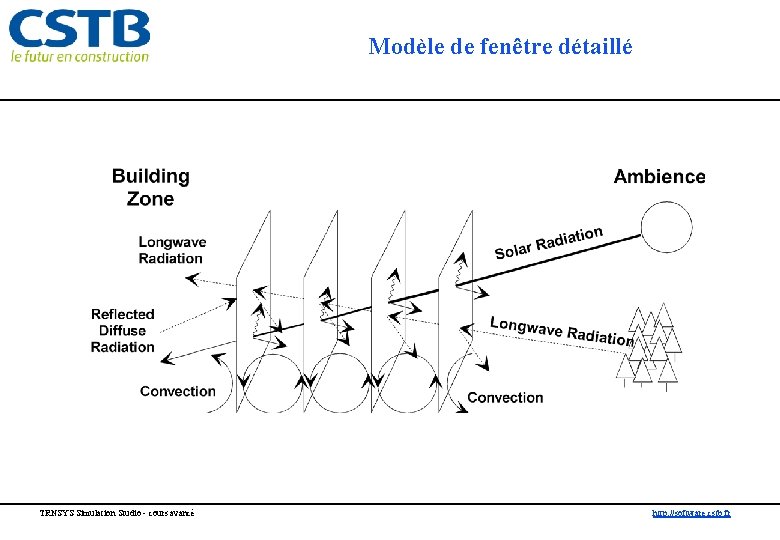

Modèle de fenêtre détaillé TRNSYS Simulation Studio - cours avancé http: //software. cstb. fr

Modèle de fenêtre détaillé (2) • Utilise des données générées par le programme Window du • • • Lawrence Berkeley National Laboratory (LBNL) Jusqu’à six vitrages individuels Jusqu’à 5 gaz différents entre deux vitrages Transmission, absorption et réflexion sont calculées pour plusieurs angles d’incidence (incidence angle, angle entre le rayon et la surface) pour le rayonnement solaire Plus précis que le modèle de fenêtre précédent TRNBuild contient plusieurs fenêtres standards ; pour une utilisation “normale”, l’utilisation de l’outil Window n’est pas nécessaire TRNSYS Simulation Studio - cours avancé http: //software. cstb. fr

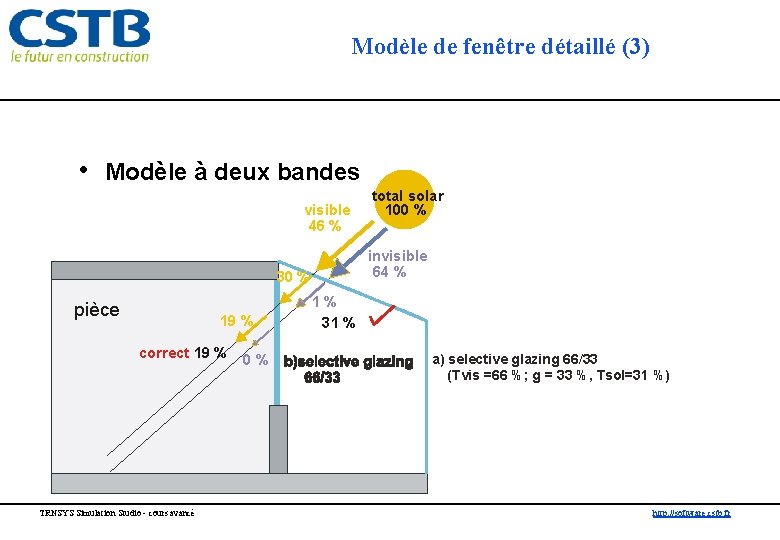

Modèle de fenêtre détaillé (3) • Modèle à deux bandes visible 46 % invisible 64 % 30 % pièce 19 % correct 19 % TRNSYS Simulation Studio - cours avancé 0% total solar 100 % 1% 31 % a) selective glazing 66/33 (Tvis =66 %; g = 33 %, Tsol=31 %) http: //software. cstb. fr

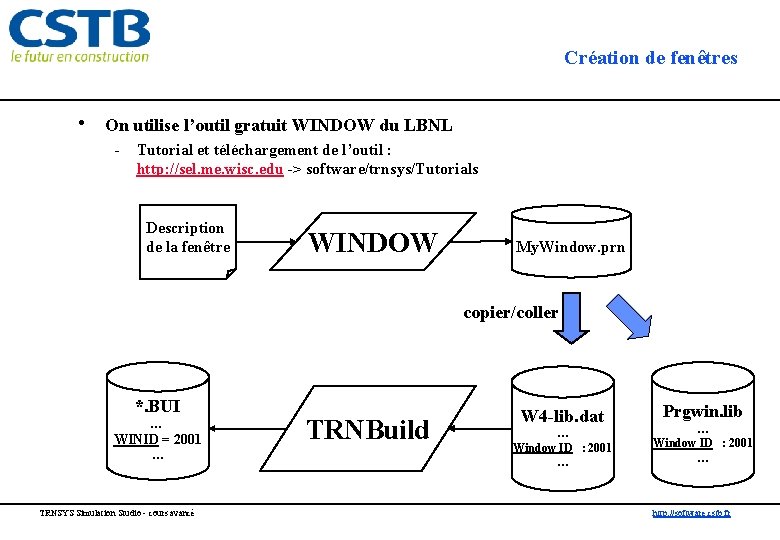

Création de fenêtres • On utilise l’outil gratuit WINDOW du LBNL - Tutorial et téléchargement de l’outil : http: //sel. me. wisc. edu -> software/trnsys/Tutorials Description de la fenêtre WINDOW My. Window. prn copier/coller *. BUI … WINID = 2001 … TRNSYS Simulation Studio - cours avancé TRNBuild W 4 -lib. dat … Window ID : 2001 … Prgwin. lib … Window ID : 2001 … http: //software. cstb. fr

Création de fenêtres (2) -Toujours utiliser le Type ‘Fixed’ TRNSYS Simulation Studio - cours avancé http: //software. cstb. fr

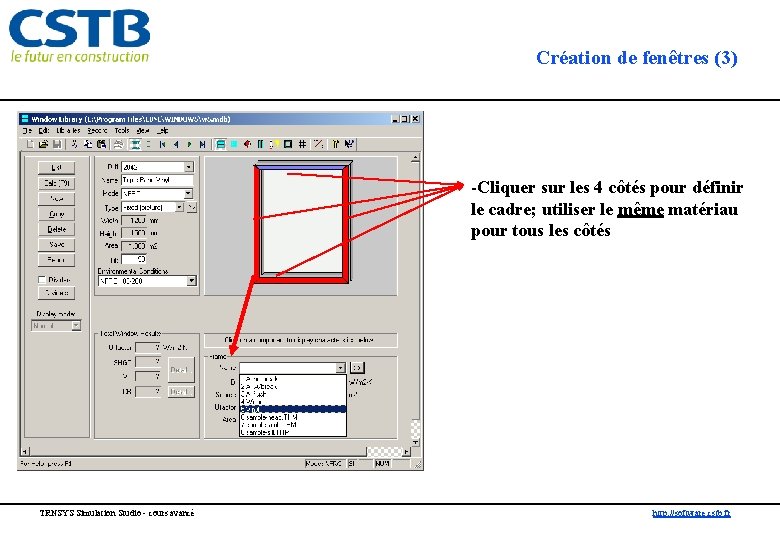

Création de fenêtres (3) -Cliquer sur les 4 côtés pour définir le cadre; utiliser le même matériau pour tous les côtés TRNSYS Simulation Studio - cours avancé http: //software. cstb. fr

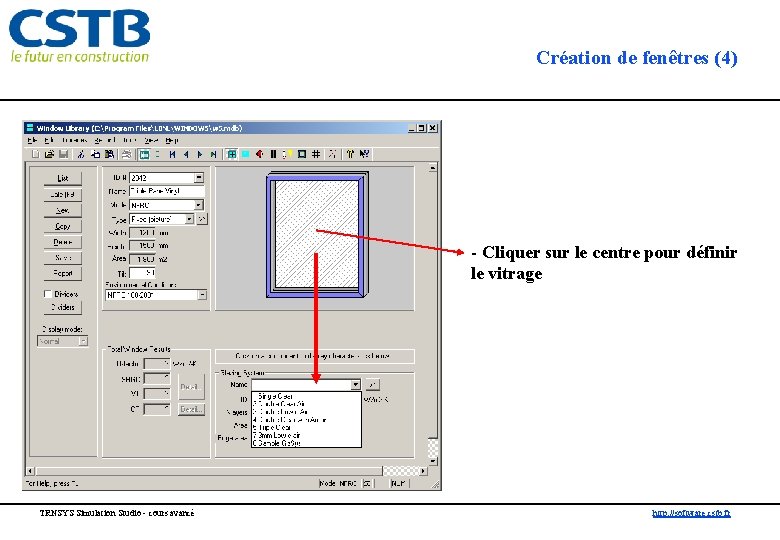

Création de fenêtres (4) - Cliquer sur le centre pour définir le vitrage TRNSYS Simulation Studio - cours avancé http: //software. cstb. fr

Création de fenêtres (5) extérieur intérieur - Libraries / Glazing system : définition de nouveaux vitrages TRNSYS Simulation Studio - cours avancé http: //software. cstb. fr

Création de fenêtres (6) - Création de la fenêtre TRNSYS Simulation Studio - cours avancé http: //software. cstb. fr

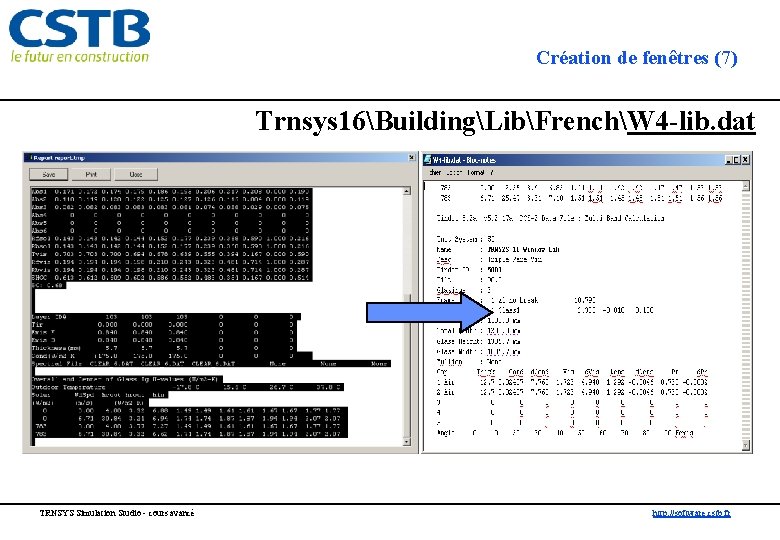

Création de fenêtres (7) Trnsys 16BuildingLibFrenchW 4 -lib. dat TRNSYS Simulation Studio - cours avancé http: //software. cstb. fr

Création de fenêtres (8) Trnsys 17BuildingLibFrenchprgwin. lib TRNSYS Simulation Studio - cours avancé http: //software. cstb. fr

Deux modèles d’humidité • Modèle d’humidité utilisant la capacité effective - Très simple - Un seul paramètre pour ajouter des sources d’humidité à une zone • Modèle d’humidité utilisant un tampon de stockage (buffer) - Complexe Basé sur l’idée d’un tampon d’humidité En réalité, le tampon est constitué des murs, du sol et du plafond de la zone Au fil du temps, de l’humidité peut entrer dans et sortir du tampon Le tampon est divisé en “surface” (surface) et “profond” (deep storage) Plus précis, mais plus de paramètres nécessaires TRNSYS Simulation Studio - cours avancé http: //software. cstb. fr

Couplage avec le sol (sous-sols) · Entrée TSGRD ·Type 46 / Exemple « Slap. On. Grade » Transfert de chaleur vers le sol (NTYPE 20, QCOMO) TRNSYS Simulation Studio - cours avancé Température limite (BOUNDARY wall) http: //software. cstb. fr

Calculs de Confort Outputs • PMV : Predicted Mean Vote (Prédiction d’une note moyenne) • PPD : Percentage of Persons Dissatisfied (Pourcentage de personnes insatisfaites) TRNSYS Simulation Studio - cours avancé http: //software. cstb. fr

Planchers chauffants ou réfrigérants Intégrés • On définit une « couche active » avec quelques paramètres typiques TRNSYS Simulation Studio - cours avancé http: //software. cstb. fr

Couplage avec des composants externes au type 56 (1) 1. Suivez la flèche verte dans TRNBuild ! TRNSYS Simulation Studio - cours avancé http: //software. cstb. fr

Couplage avec des composants externes au type 56 (1) 2. Mise à jour des entrées TRNSYS Simulation Studio - cours avancé http: //software. cstb. fr
