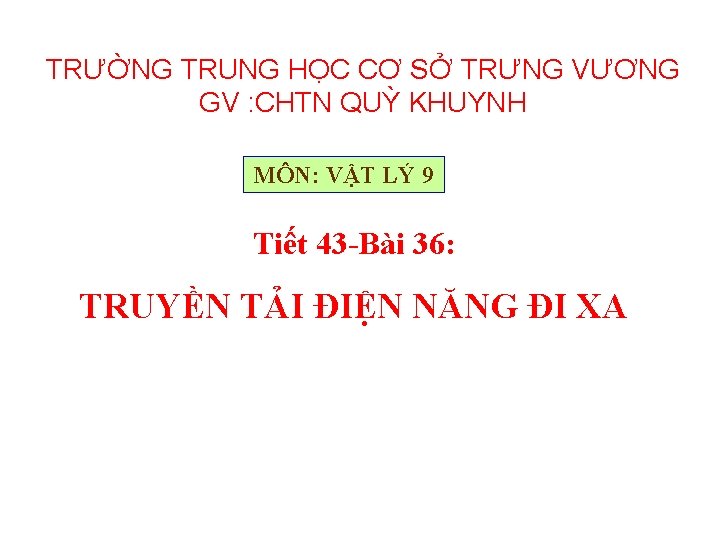

TRƯỜNG TRUNG HỌC CƠ SỞ TRƯNG VƯƠNG GV : CHTN QUỲ KHUYNH MÔN: VẬT LÝ 9 Tiết 43 -Bài 36: TRUYỀN TẢI ĐIỆN NĂNG ĐI XA

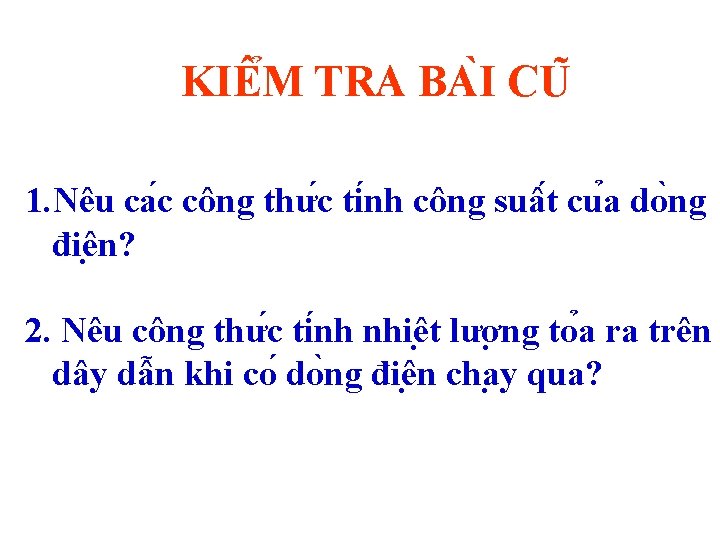

KIÊ M TRA BA I CU 1. Nêu ca c công thư c ti nh công suâ t cu a do ng điê n? 2. Nêu công thư c ti nh nhiê t lươ ng to a ra trên dây dâ n khi co do ng điê n cha y qua?

1. Các công thư c ti nh công suâ t cu a do ng điê n: 2. Công thư c tính nhiê t lươ ng to a ra trên dây dâ n khi co do ng điê n cha y qua:

Đươ ng dây ta i điê n Bă c-Nam ơ nươ c ta co HĐT 500 000 V. Đươ ng dây ta i điê n tư huyê n đê n xa co HĐT đê n 15 000 V. Đo la như ng đươ ng dây cao thê. Ơ gâ n đươ ng dây na y râ t nguy hiê m

Đường dây 500 KV Các dụng cụ điện trong nhà chỉ cần hiệu điện thế 220 V. Vậy tại sao lại phải xây dựng đường dây cao thế vừa tốn kém vừa nguy hiểm?

Bài mới

Để truyền tải điện năng đi xa người ta dùng phương tiện gì? Khi truyền tải điện năng đi xa bằng dây dẫn, có một phần Nguyên nhân gây ra hao hụt, mất mát đó là gì? điện năng bị hao phí do tỏa nhiệt trên dây dẫn. Khi truyền tải điện năng đi xa bằng dây dẫn liệu có hao hụt, mất mát gì không?

TRUYỀN TẢI ĐIỆN NĂNG ĐI XA I. Sự hao phí điện năng trên đường dây truyền tải điện: Khi truyền tải điện năng đi xa bă ng đươ ng dây dâ n sẽ có một phần hao phí do tỏa nhiệt trên đường dây

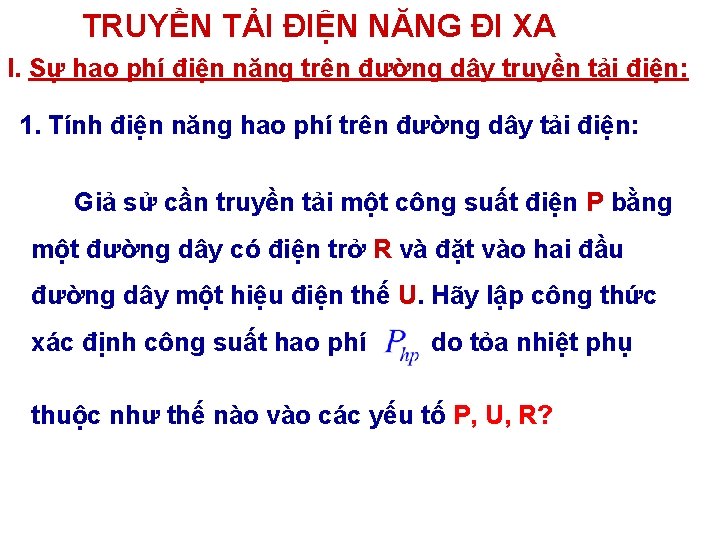

TRUYỀN TẢI ĐIỆN NĂNG ĐI XA I. Sự hao phí điện năng trên đường dây truyền tải điện: 1. Tính điện năng hao phí trên đường dây tải điện: Giả sử cần truyền tải một công suất điện P bằng một đường dây có điện trở R và đặt vào hai đầu đường dây một hiệu điện thế U. Hãy lập công thức xác định công suất hao phí do tỏa nhiệt phụ thuộc như thế nào vào các yếu tố P, U, R?

TRUYỀN TẢI ĐIỆN NĂNG ĐI XA I. Sự hao phí điện năng trên đường dây truyền tải điện: 1. Tính điện năng hao phí trên đường dây tải điện: Nhiệt lượng hao phí Q tỏa ra trên dây dẫn? Công suất P của dòng điện theo U, I? Công suất hao phí do tỏa nhiệt: Vậy

TRUYỀN TẢI ĐIỆN NĂNG ĐI XA 2. Cách làm giảm hao phí: C 1: Từ công thức tính công suất hao phí do tỏa nhiệt: Để truyền tải một công suất P xác định, muốn giảm hao phí do tỏa nhiệt thì có thể có những cách làm nào? Cách 1: Giảm điện trở R Cách 2: Tăng U 2 => Tăng hiệu điện thế U

TRUYỀN TẢI ĐIỆN NĂNG ĐI XA 2. Cách làm giảm hao phí: Ca ch 1: Giảm điện trở R của dây: Để tìm cách giảm điện trở R ta dựa vào công thức: Chất làm dây dẫn chọn trước và chiều dài đường dây không đổi, vậy tăng S tức là dùng dây dẫn có tiết diện lớn, có khối lượng, trọng lượng lớn đắt tiền, nặng, dễ gẫy, phải có hệ thống cột điện lớn. Số tiền để tăng tiết diện S còn lớn hơn giá trị điện năng hao phí - không thể thực hiện được

TRUYỀN TẢI ĐIỆN NĂNG ĐI XA 2. Cách làm giảm hao phí: Ca ch 2: Tăng U : Nếu tăng U hai đầu đường dây thì có lợi gì? Muốn vậy cần phải giải quyết vấn đề gì? Tăng U, công suất hao phí sẽ giảm rất nhiều. Vi công suâ t hao phi ti lê nghi ch vơ i bi nh phương hiê u điê n thê. Vậy phải chế tạo máy tăng hiệu điện thế để tăng hiệu điện thế đặt vào hai đầu dây dẫn Để làm giảm hao phí trên đường dây tải điện chúng ta cần làm theo cách nào là tối ưu nhất?

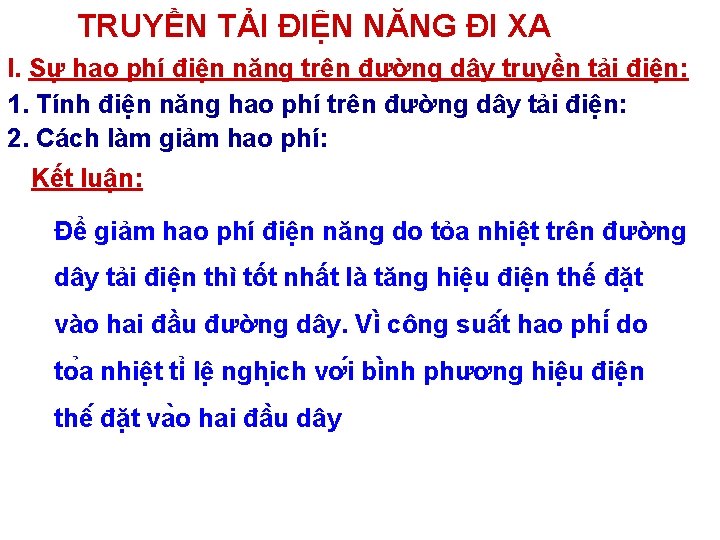

TRUYỀN TẢI ĐIỆN NĂNG ĐI XA I. Sự hao phí điện năng trên đường dây truyền tải điện: 1. Tính điện năng hao phí trên đường dây tải điện: 2. Cách làm giảm hao phí: Kết luận: Để giảm hao phí điện năng do tỏa nhiệt trên đường dây tải điện thì tốt nhất là tăng hiệu điện thế đặt vào hai đầu đường dây. Vi công suâ t hao phi do to a nhiê t ti lê nghi ch vơ i bi nh phương hiê u điê n thê đă t va o hai đâ u dây

TRUYỀN TẢI ĐIỆN NĂNG ĐI XA II. Vận dụng: C 4: Cùng một công suất điện P được tải đi trên cùng một dây dẫn. So sánh công suất hao phí khi dùng hiệu điện thế 500. 000 V với khi dùng hiệu điện thế 100. 000 V? Trả lời: Vì công suất hao phí tỉ lệ nghịch với bình phương hiệu điện thế nên nếu hiệu điện thế tăng gấp 5 lần thì công suất hao phí giảm 25 lần, tức là công suất hao phí khi dùng hiệu điện thế 500 000 V giảm 25 lần so với khi dùng hiệu điện thế 100 000 V.

TRUYỀN TẢI ĐIỆN NĂNG ĐI XA II. Vận dụng: C 5: Trả lời câu hỏi nêu ra ở đầu bài học Trả lời: Người ta phải xây dựng đường dây cao thế để giảm công suất hao phí do tỏa nhiệt, giảm bớt khó khăn vì dây dẫn quá to và nặng.

TRUYỀN TẢI ĐIỆN NĂNG ĐI XA II. Vận dụng: C 6: Để truyền tải đi cùng một công suất điện, nếu tăng hiệu điện thế ở hai đầu đường dây lên 2 lần thì công suất hao phí vì tỏa nhiệt sẽ: • A- Tăng 2 lần • B - Giảm 4 lần • C- Tăng 4 lần • D - Giảm 2 lần

NỘI DUNG CHÍNH CỦA BÀI HỌC HÔM NAY ? Vì sao có sự hao phí điện năng trên đường dây tải điện? ? Nêu công thức tính hao phí điện năng? Công suất hao phí điện năng có mối quan hệ như thế nào với hiệu điện thế đặt vào hai đầu đường dây? ? Để giảm hao phí điện năng do tỏa nhiệt, ta chọn cách nào là có lợi nhất?

BÀI TẬP MỞ RỘNG Bài 1: Điện năng ở một trạm phát điện được truyền đi dưới hiệu điện thế 2 k. V và công suất 200 k. W. Hiệu số chỉ của các công tơ điện ở trạm phát và ở nơi thu sau mỗi ngày đêm chênh lệch nhau 480 k. Wh. Tính công suất điện hao phí trên đường dây tải điện. Bài 2: Có hai đường dây tải điện tải đi cùng một công suất điện với dây dẫn cùng tiết diện, làm cùng bằng một chất. Đường dây thứ nhất có chiều dài 100 km và hiệu điện thế ở hai đầu dây là 100 000 k. V. Đường dây thứ hai có chiều dài 200 km và hiệu điện thế 200 000 k. V. So sánh công suất hao phí vì toả nhiệt P 1 và P 2 của hai đường dây.

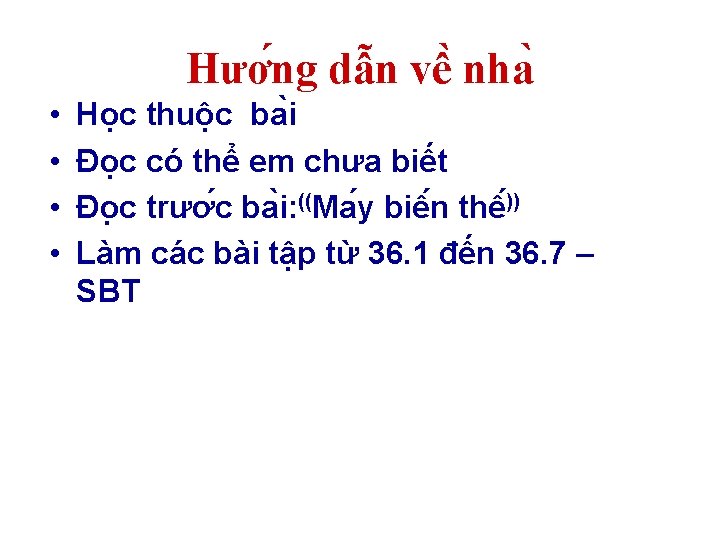

Hươ ng dâ n vê nha • • Học thuộc ba i Đọc có thể em chưa biết Đo c trươ c ba i: ((Ma y biê n thê )) Làm các bài tập từ 36. 1 đến 36. 7 – SBT
