MẠCH ĐIỆN XOAY CHIỀU 3 PHA BÀI 22: HỆ THỐNG ĐIỆN QUỐC GIA.
? C©u 1. ĐIỆN NĂNG CÓ THỂ BIẾN ĐỔI THÀNH DẠNG NĂNG LƯỢNG NÀO? A Nhiệt năng. C Quang năng. B Cơ năng. D Tất cả các đáp án Sai rồi! Đúng rồi, Chúc mưng bạn! Em h·y lÊy mét vµi vÝ dô.
ĐIỆN NĂNG CƠ NĂNG NHIỆT NĂNG QUANG NĂNG HÓA NĂNG LƯỢNG N. T
? Điện năng được sử dụng trong những ngành nào? A. B. C. D. Ngành nông nghiệp Ngành công nghiệp. Ngành giáo dục. Tất cả các ngành trên và nhiều ngành khác. TÊt c¶ c¸c ngµnh trªn vµ nhiÒu ngµnh kh¸c. Đúng rồi , chúc mừng bạn Sai rồi!
I. KHÁI NIỆM HỆ THỐNG ĐIỆN QUỐC GIA Hệ thống điện dùng để sản xuất, truyền tải, phân phối và sử dụng điện năng. Gồm : Nguồn điện, lưới điện, biến áp và nơi tiêu thụ điện. - Các nhà máy điện có các đường dây liên hệ với nhau tạo thành Hệ thống điện quốc gia. ƯU ĐIỂM: Rẽ, dễ sử dụng, dễ biến đổi. -Năng lượng sạch. -Tổng hợp từ nhiều nguồn năng lượng.
C¸c lo¹i nhµ m¸y ph¸t ®iÖn A X S C z N y B u (i) Hoạt động theo nguyên lí hoạt động mạch điện 3 pha O Biến cơ năng thành điện năng t

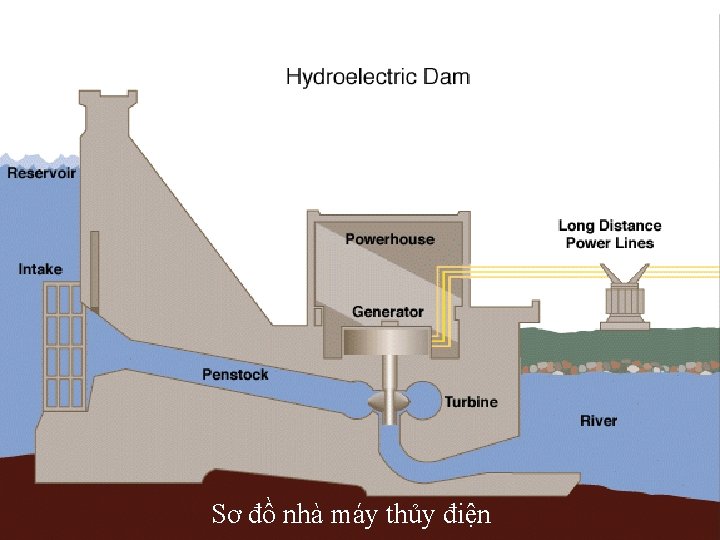

Nhà máy thủy điện sơn la với tổng công suất lắp máy dự kiến 2. 400 MW
Nhà máy thủy điện Sê san 2
Nhà máy thuỷ điện Sê san 3 A
Nhà máy thuỷ điện Tuyên Quang
Nhà máy thuỷ điện Thác Bà
Nhà máy thủy điện Hoà Bình
Các tổ máy của Nhà máy thủy điện Hòa Bình
Nhà máy thuỷ điện Yaly
Nhà máy thuỷ điện Dnieper (1927 32) Liên xô
Nhà máy Nhiệt điện Hỗn hợp Phú Mỹ công suất 1. 090
Nhà máy Nhiệt điện Hỗn hợp Phú Mỹ công suất 1. 090 MW
Nhà máy nhiệt điện Uông Bí mở rộng 300 MW giai đoạn 1
Dự án nhiệt điện Hải Phòng có công suất 600 MW (9. 671 tỷ đồng)
Nhà máy điện sức gió
Nhà máy điện sức gió
Nhà máy điện sức gió

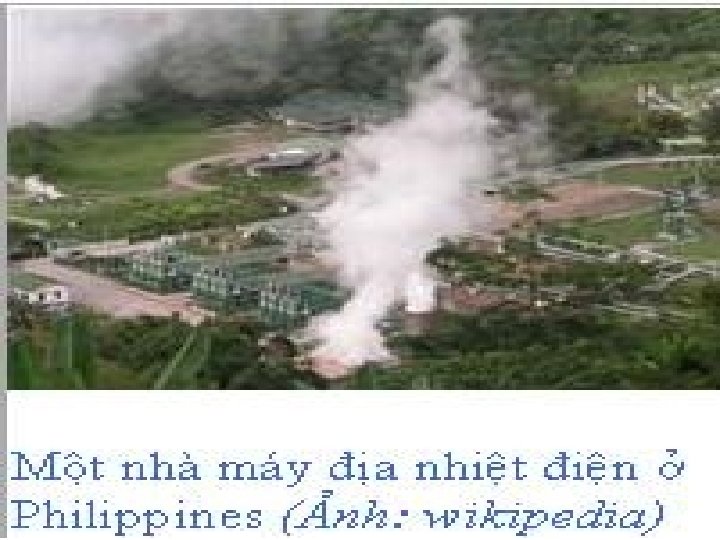

Nhà máy địa nhiệt điện có công suất từ 20 -25 MW. Xã Cát Hiệp, huyện Phù Cát (cách thành phố Quy Nhơn 35 km về phía Bắc).
Nhà máy điện năng lượng mặt trời lớn nhất Oxtrâylia (154 MW)
Nhµ m¸y điện mặt trời 1 MW cña Gwangju, Hàn Quốc
Nhà máy điện mặt trời 20 MW ở thành phố cảng Sinan(tây nam Hàn Quốc)
Nhà máy điện năng lượng mặt trời lớn nhất Pháp
Nhà máy điện hạt nhân ở Cattenom, Pháp
Nhà máy điện hạt nhân Dayawan ở tỉnh Quảng Đông Trung Quốc.
Nhà máy hạt nhân ở Yemen.
Nhà máy điện hạt nhân của VN sẽ được xây dựng tại Ninh Phước Bình Thuận. (Chấm màu vàng)
Nhà máy điện thuỷ triều
Toàn cảnh nhà máy điện chạy bằng rác thải Incheon lớn nhất thế giới (AFP) (50 MW)
Nhà máy chế biến rác thành điện năng tại Gò Cát thµnh phè Hå ChÝ Minh (5, 097 triệu KWh)
II. CÁC LOẠI NHÀ MÁY PHÁT ĐIỆN -Nhà máy thủy điện. - Sinh học -Nhiệt điện. - Năng lượng mặt trời -Sức gió. -Thủy triều -Địa nhiệt. - Điện nguyên tử
CÁC NHÀ MÁY ĐIỆN THƯỜNG ĐƯỢC X Y DỰNG Ở Đ U? Các nhà máy điện thường được xây dựng ở những nơi có nguồn nguyên liệu hoặc những nơi ít ảnh hưởng tới môi trường.
III. Sơ đồ lưới điện quốc gia 1. Định nghĩa Lưới điện quốc gia: Là tập hợp bao gồm … c¸c tr¹m biÕn ¸p và …c¸c ® êng d©y t¶i ®iÖn. Nhiệm vụ: Mạng điện dùng để. truyÒn. . t¶I. và. ph©n. . . phèi. . . Điện năng tới nơi tiêu thụ
2. LƯỚI ĐIỆN YÊU CẦU: - Tiết kiệm vật liệu -Giảm tổn thất điện năng và truyền tải -Nâng cao công suất Truyền tải. Và chất lượng điện -Đảm bảo an toàn kĩ thuật
Sơ đồ hệ thống lưới điện quốc gia 500 KV Nhà máy điện số 1 500 KV Nhà máy điệnsố 2 Trạm biến áp trung gian 6 10 KV Trạm phân phối điện năng Trạm biến áp tiêu thụ 380 V Nơi tiêu thụ điện 380 V
Hệ thống điện 1 2 3 4 5 1. Máy phát điện 2. Trạm tăng áp 3. Đường dây truyền tải điện 4. Trạm hạ áp 5. Nơi tiêu thụ S= u. I C¸ch 1. C¸ch 2. T¨ng I. T¨ng U. nước ta đã sử dụng đường dây cao áp 500 kv. Các nước tiên tiến thi dùng dây cao áp có điện áp 1000 1200 KV. Ở

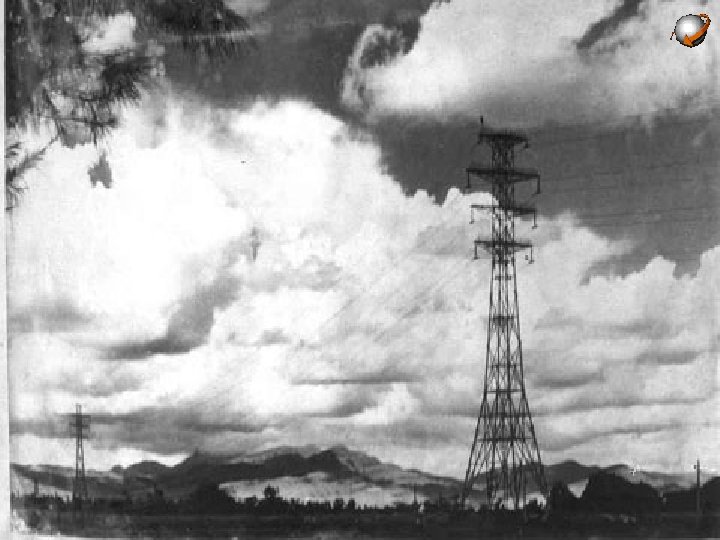

M¹ng ®iÖn trªn kh «ng
Tr¹m biÕn ¸p trung gian
C©u hái cñng cè bµi Hãy vẽ sơ đồ mạng điện địa phương em ?
Cũng cố bài học. Chọn đáp án đúng LƯỚI ĐIỆN QUỐC GIA GỒM: 1. Các nhà máy phát điện và các đường dây tải điện 2. Các nhà máy phát điện và các trạm biến áp. 3. Các đường dây tải điện và các trạm biến áp 3. 4. Các trạm biến áp và nơi tiêu thụ điện
S¬ ®å truyÒn t¶i dßng ®iÖn mét chiÒu 1 2 3 4 5 1. M¸y ph¸t ®iÖn 2. Tr¹m t¨ng ¸p 3. Tr¹m biÕn ®æi dßng ®iÖn xoay chiÒu thµnh dßng ®iÖn mét chiÒu. 4. § êng d©y truyÒn t¶i ®iÖn. 5. Tr¹m biÕn ®æi dßng ®iÖn mét chiÒu thµnh dßng ®iÖn xoay chiÒu. 6. Tr¹m h¹ ¸p 7. N¬i tiªu thô 6 7
C©u hái cñng cè bµi Em h·y chän c¸c ®¸p ¸n ®óng §Ó n©ng cao c «ng suÊt truyÒn t¶i ®iÖn n¨ng ®i xa n íc ta hiÖn nay ®ang dïng biÖn ph¸p g×. 1. N©ng cao dßng ®iÖn. 2. N©ng cao ®iÖn ¸p. 3. N©ng cao c «ng suÊt. 4. TÊt c¶ c¸c ®¸p ¸n trªn.
