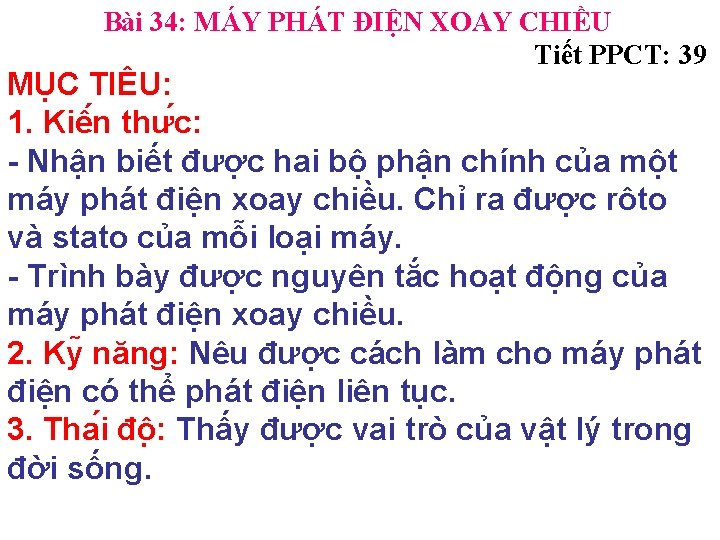

Bài 34: MÁY PHÁT ĐIỆN XOAY CHIỀU Tiết PPCT: 39 MỤC TIÊU: 1. Kiê n thư c: - Nhận biết được hai bộ phận chính của một máy phát điện xoay chiều. Chỉ ra được rôto và stato của mỗi loại máy. - Trình bày được nguyên tắc hoạt động của máy phát điện xoay chiều. 2. Ky năng: Nêu được cách làm cho máy phát điện có thể phát điện liên tục. 3. Tha i đô : Thấy được vai trò của vật lý trong đời sống.
Bài 34: MÁY PHÁT ĐIỆN XOAY CHIỀU I. Cấu tạo và hoạt động của máy phát điện xoay chiều. 1. Quan sát: Hình 34. 2 Hình 34. 1 Rôto (phần quay) Stato (phần đứng yên)
Bài 34: MÁY PHÁT ĐIỆN XOAY CHIỀU 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 0 1 2 3 4 5 6 7 8 9 I. Cấu tạo và hoạt động của máy phát điện xoay chiều. 90 1. Quan sát: C 1: Hãy chỉ ra những bộ phận chính của mỗi loại máy phát điện này và nêu lên chỗ giống và khác nhau của chúng. Hình 34. 1 Bộ phận chính Giống nhau: Khác nhau: Hình 34. 2 Nam châm, cuộn dây dẫn. . . . . . . . . . . . Hình 34. 1 Hình 34. 2 Cuộn dây dẫn Nam châm Rôto: . . . . Nam châm Stato: . . . . Cuộn dây dẫn Bộ góp điện (thanh quét, . . . . . . Vỏ sắt vành khuyên). . . . . .
Bài 34: MÁY PHÁT ĐIỆN XOAY CHIỀU I. Cấu tạo và hoạt động của máy phát điện xoay chiều. 1. Quan sát: Hình 34. 1 Hình 34. 2
Bài 34: MÁY PHÁT ĐIỆN XOAY CHIỀU I. Cấu tạo và hoạt động của máy phát điện xoay chiều. 1. Quan sát: Stato N ˜ S Rôto C 2: Vì sao khi ta cho nam châm (hoặc cuộn dây) quay ta lại thu được dòng điện xoay chiều trong các máy trên khi nối hai cực của máy với các dụng cụ tiêu thụ điện. Khi nam châm hoặc cuộn dây quay thì số đường sức từ qua tiết diện S của cuộn dây luân phiên tăng giảm.
Bài 34: MÁY PHÁT ĐIỆN XOAY CHIỀU I. Cấu tạo và hoạt động của máy phát điện xoay chiều. 1. Quan sát: 2. Kết luận: Nam châm Cuộn dây dẫn Stato Rôto
1. Máy phát điện xoay chiều gồm các bộ phận chính: A Nam châm vĩnh cửu và sợi dây dẫn nối hai cực của nam châm B Nam châm điện và sợi dây dẫn nối nam châm với đèn C D Cuộn dâyd©y dẫndÉn và nam châmch©m Cuén vµ nam Cuộn dây dẫn và lõi sắt
2. Khi quay nam châm của máy phát điện xoay chiều thì trong cuộn dây xuất hiện dòng điện xoay chiều vì: A B Từ trường trong lòng cuộn dây luôn tăng. Số đường sức từ xuyên qua tiết diện S của cuộn dây luôn tăng. C Từ trường trong lòng cuộn dây không biến đổi. D Số đường sức từ xuyên qua tiết diện S của cuộn dây luân phiên tăng giảm.
Bài 34: MÁY PHÁT ĐIỆN XOAY CHIỀU I. Cấu tạo và hoạt động của máy phát điện xoay chiều. II. Máy phát điện xoay chiều trong kỹ thuật. 1. Đặc tính kĩ thuật: Máy phát điện trong công nghiệp I: 10 k. A Nhµ m¸y thuû P: 110 MW. ®iÖn U: 10, 5 k. V f: 50 Hz Stato: cuộn dây Rôto: nam châm điện d: 4 m l: 20 m 2. Cách làm quay máy phát điện: Làm quay rôto của máy phát điện: Động cơ nổ, tua bin nước, cánh quạt gió. . .

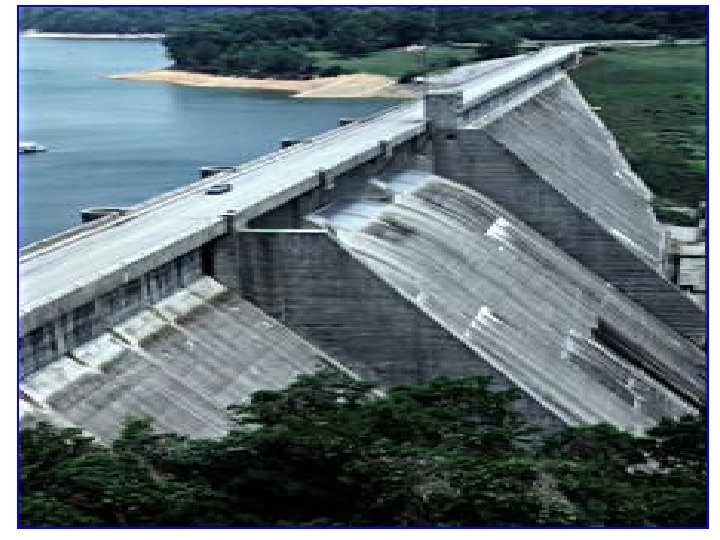

Nhµ m¸y thuû ®iÖn Hoµ B×nh

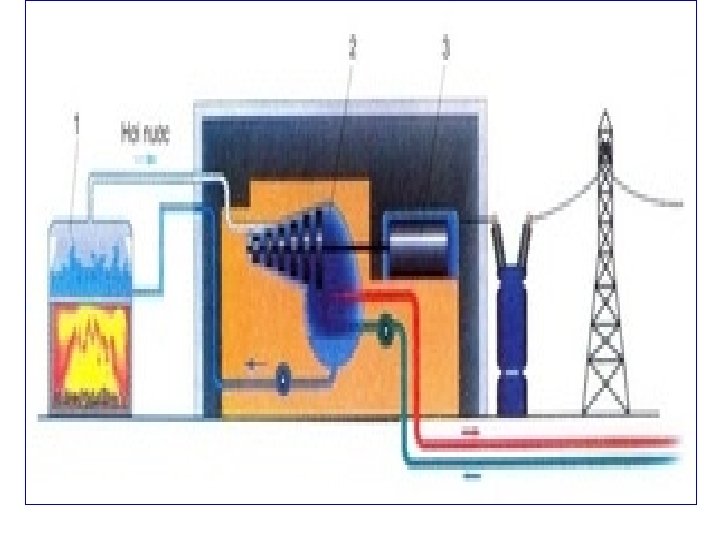

Nhµ m¸y nhiÖt ®iÖn Ph¶ L¹i
(Nhµ m¸y ®iÖn giã ë Hµ Lan)

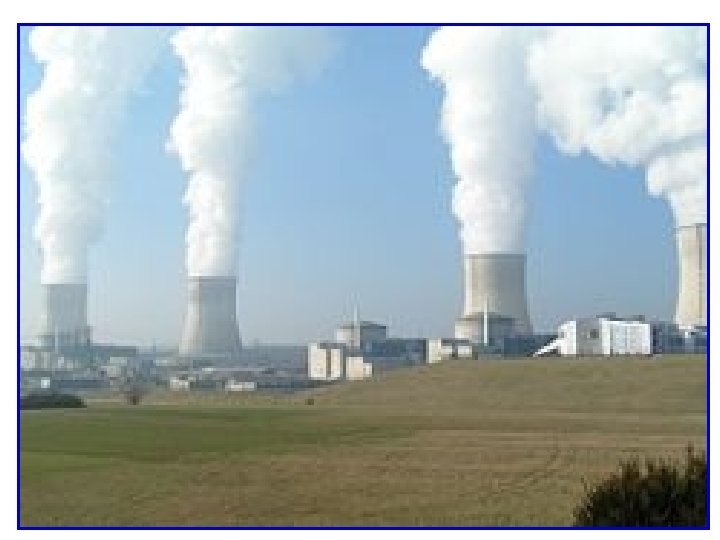

Nhµ m¸y ®iÖn nguyªn tö
Máy phát điện gia đình
Nhà máy điện năng lượng Mặt Trời
Bài 34: MÁY PHÁT ĐIỆN XOAY CHIỀU I. Cấu tạo và hoạt động của máy phát điện xoay chiều. II. Máy phát điện xoay chiều trong kỹ thuật. 1. Đặc tính kĩ thuật: 2. Cách làm quay máy phát điện: Làm quay rôto của máy phát điện: Động cơ nổ, tua bin nước, cánh quạt gió. …
Bài 34: MÁY PHÁT ĐIỆN XOAY CHIỀU I. Cấu tạo và hoạt động của máy phát điện xoay chiều. II. Máy phát điện xoay chiều trong kỹ thuật. 1. Đặc tính kĩ thuật: 2. Cách làm quay máy phát điện: III. Vận dụng: C 3: Hãy so sánh chỗ giống nhau, khác nhau về cấu tạo của đinamô xe đạp và máy phát điện xoay chiều trong công nghiệp.
Bài 34: MÁY PHÁT ĐIỆN XOAY CHIỀU I. Cấu tạo và hoạt động của máy phát điện xoay chiều. II. Máy phát điện xoay chiều trong kỹ thuật. III. Vận dụng: C 3: Hãy so sánh chỗ giống nhau, khác nhau về cấu tạo và hoạt động của đinamô xe đạp và máy phát điện xoay chiều trong công nghiệp. Máy phát điện trong công nghiệp Đinamô ở xe đạp SN Giống nhau: nhau Đều có nam châm và cuộn dây dẫn khi một trong hai bộ phận quay thì xuất hiện dòng điện xoay chiều. Khác nhau: nhau Đinamô xe đạp có kích thước nhỏ hơn, công suất phát điện nhỏ hơn, hiệu điện thế, cường độ dòng điện ở đầu ra nhỏ hơn
Bài 34: MÁY PHÁT ĐIỆN XOAY CHIỀU Một máy phát điện xoay chiều có hai bộ phận chính là nam châm và cuộn dây. Một trong hai bộ phận đó đứng yên gọi là stato, bộ phận còn lại có thể quay gọi là rôto. Để làm quay rôto của máy phát điện ta dùng: Động cơ nổ, tua bin nước, cánh quạt gió. …
HƯỚNG DẪN HỌC SINH TỰ HỌC: • Đối với bài học tiết học này: này - Về học bài theo phần ghi nhớ SGK. - Làm bài tập 34. 1 – 34. 4 (sách bài tập trang 42) • Đối với tiết học tiếp theo: theo - Chuẩn bị và xem bài mới: Bài 34 “Các tác dụng của dòng điện xoay chiều”. Đọc trước nội dung phần I cách làm thí nghiệm tác dụng từ của dòng điện xoay chiều.
CÓ THỂ EM CHƯA BIẾT: Trong các máy phát điện lớn dùng trong công nghiệp, người ta dùng nam châm điện thay cho nam châm vĩnh cửu để tạo ra từ trường mạnh. Để đưa dòng điện một chiều vào nam châm điện, người ta dùng một bộ góp điện. Bộ góp điện gồm hai vành khuyên gắn với hai đầu cuộn dây của nam châm điện và thanh quét (hay chổi than) luôn tì sát vào vành khuyên. Dây dẫn nối hai chổi than với hai cực của nguồn điện ở ngoài. Nhờ thế mà khi nam châm quay, dây dẫn nối không bị xoắn lại.
