Đươ ng dây ta i điê n Bă c-Nam ơ nươ c ta co HĐT 500 000 V. Đươ ng dây ta i điê n tư huyê n đê n xa co HĐT đê n 15 000 V. Đo la như ng đươ ng dây cao thê. Ơ gâ n đươ ng dây na y râ t nguy hiê m

Đường dây 500 KV Các dụng cụ điện trong nhà chỉ cần hiệu điện thế 220 V. Vậy tại sao lại phải xây dựng đường dây cao thế vừa tốn kém vừa nguy hiểm?

Ghi bài Giáo viên – DƯƠNG VĂN DIỄN

Để truyền tải điện năng đi xa người ta dùng phương tiện gì? Khi truyền tải điện năng đi xa bằng dây dẫn, có một phần Nguyên nhân gây ra hao hụt, mất mát đó là gì? điện năng bị hao phí do tỏa nhiệt trên dây dẫn. Khi truyền tải điện năng đi xa bằng dây dẫn liệu có hao hụt, mất mát gì không?

TRUYỀN TẢI ĐIỆN NĂNG ĐI XA I. Sự hao phí điện năng trên đường dây truyền tải điện: Khi truyền tải điện năng đi xa bă ng đươ ng dây dâ n sẽ có một phần hao phí do tỏa nhiệt trên đường dây

TRUYỀN TẢI ĐIỆN NĂNG ĐI XA I. Sự hao phí điện năng trên đường dây truyền tải điện: 1. Tính điện năng hao phí trên đường dây tải điện: Giả sử cần truyền tải một công suất điện P bằng một đường dây có điện trở R và đặt vào hai đầu đường dây một hiệu điện thế U. Hãy lập công thức xác định công suất hao phí do tỏa nhiệt phụ thuộc như thế nào vào các yếu tố P, U, R?

TRUYỀN TẢI ĐIỆN NĂNG ĐI XA I. Sự hao phí điện năng trên đường dây truyền tải điện: 1. Tính điện năng hao phí trên đường dây tải điện: Công suất P của dòng điện theo U, I? Công suất hao phí do tỏa nhiệt: Php = RI 2 Vậy

TRUYỀN TẢI ĐIỆN NĂNG ĐI XA I. Sự hao phí điện năng trên đường dây truyền tải điện: 1. Tính điện năng hao phí trên đường dây tải điện: 2. Cách làm giảm hao phí: C 1: Từ công thức tính công suất hao phí do tỏa nhiệt: Để truyền tải một công suất P xác định, muốn giảm hao phí do tỏa nhiệt thì có thể có những cách làm nào? Cách 1: Giảm điện trở R Cách 2: Tăng hiệu điện thế U

TRUYỀN TẢI ĐIỆN NĂNG ĐI XA I. Sự hao phí điện năng trên đường dây truyền tải điện: 1. Tính điện năng hao phí trên đường dây tải điện: 2. Cách làm giảm hao phí: Ca ch 1: Giảm điện trở R của dây: Để tìm cách giảm điện trở R ta dựa vào công thức: Chất làm dây dẫn chọn trước và chiều dài đường dây không đổi, vậy tăng S tức là dùng dây dẫn có tiết diện lớn, có khối lượng, trọng lượng lớn đắt tiền, nặng, dễ gẫy, phải có hệ thống cột điện lớn. Số tiền để tăng tiết diện S còn lớn hơn giá trị điện năng hao phí - không thể thực hiện được

TRUYỀN TẢI ĐIỆN NĂNG ĐI XA I. Sự hao phí điện năng trên đường dây truyền tải điện: 1. Tính điện năng hao phí trên đường dây tải điện: 2. Cách làm giảm hao phí: Ca ch 2: Tăng U : Nếu tăng U hai đầu đường dây thì có lợi gì? Muốn vậy cần phải giải quyết vấn đề gì? Tăng U, công suất hao phí sẽ giảm rất nhiều. Vi công suâ t hao phi ti lê nghi ch vơ i bi nh phương hiê u điê n thê. Vậy phải chế tạo máy biến thế Để làm giảm hao phí trên đường dây tải điện chúng ta cần làm theo cách nào là tối ưu nhất?

TRUYỀN TẢI ĐIỆN NĂNG ĐI XA I. Sự hao phí điện năng trên đường dây truyền tải điện: 1. Tính điện năng hao phí trên đường dây tải điện: 2. Cách làm giảm hao phí: Kết luận: Để giảm hao phí điện năng do tỏa nhiệt trên đường dây tải điện thì tốt nhất là tăng hiệu điện thế đặt vào hai đầu đường dây. Vi công suâ t hao phi do to a nhiê t ti lê nghi ch vơ i bi nh phương hiê u điê n thê đă t va o hai đâ u dây

TRUYỀN TẢI ĐIỆN NĂNG ĐI XA I. Sự hao phí điện năng trên đường dây truyền tải điện: II. Vận dụng: C 4: Cùng một công suất điện P được tải đi trên cùng một dây dẫn. So sánh công suất hao phí khi dùng hiệu điện thế 500. 000 V với khi dùng hiệu điện thế 100. 000 V? Trả lời: Vì công suất hao phí tỉ lệ nghịch với bình phương hiệu điện thế nên nếu hiệu điện thế tăng gấp 5 lần thì công suất hao phí giảm 25 lần, tức là công suất hao phí khi dùng hiệu điện thế 500 000 V giảm 25 lần so với khi dùng hiệu điện thế 100 000 V.

TRUYỀN TẢI ĐIỆN NĂNG ĐI XA I. Sự hao phí điện năng trên đường dây truyền tải điện: II. Vận dụng: C 5: Trả lời câu hỏi nêu ra ở đầu bài học Trả lời: Người ta phải xây dựng đường dây cao thế để giảm công suất hao phí do tỏa nhiệt, giảm bớt khó khăn vì dây dẫn quá to và nặng.

TRUYỀN TẢI ĐIỆN NĂNG ĐI XA I. Sự hao phí điện năng trên đường dây truyền tải điện: II. Vận dụng: C 6: Để truyền tải đi cùng một công suất điện, nếu tăng hiệu điện thế ở hai đầu đường dây lên 2 lần thì công suất hao phí vì tỏa nhiệt sẽ: • A- Tăng 2 lần • B - Giảm 4 lần • C- Tăng 4 lần • D - Giảm 2 lần

TRUYỀN TẢI ĐIỆN NĂNG ĐI XA ? Vì sao có sự hao phí điện năng trên đường dây tải điện? ? Nêu công thức tính hao phí điện năng? Công suất hao phí điện năng có mối quan hệ như thế nào với hiệu điện thế đặt vào hai đầu đường dây? ? Để giảm hao phí điện năng do tỏa nhiệt, ta chọn cách nào là có lợi nhất?

Ta biết rằng khi tải điện đi xa thì cần dùng máy biến thế để tăng thế khi đến nơi tiêu thụ thì phải giảm thế để tránh bớt hao phí điện năng mặc dù sự nguy hiểm gia tăng. Vậy máy biến thế có công dụng và nguyên tắc hoạt đông như thế nào? Máy biến áp tổ máy thủy điện Sơn La Máy biến áp 500 KV do doanh nghiệp Việt Nam sản xuất

MÁY BIẾN THẾ I- Cấu tạo và hoạt động của máy biến thế: 1. Cấu tạo: Một số hình ảnh về máy biến thế - Kí hiệu Cuộn sơ cấp Cuộn thứ cấp

MÁY BIẾN THẾ I- Cấu tạo và hoạt động của máy biến thế: 1. Cấu tạo: Lõi sắt (hay thép) có pha silic là những lá thép kỹ thuật điện ghép lại.

MÁY BIẾN THẾ I - Cấu tạo và hoạt động của máy biến thế: 1. Cấu tạo: + Gồm hai cuộn dây dẫn có số vòng khác nhau, đặt cách điện với nhau: - Cuộn sơ cấp (đầu vào): nối với nguồn. - Cuộn thứ cấp (đầu ra): nối với tải. + Một lõi sắt (hay thép) có pha silic (thép kỹ thuật điện) chung cho cả hai cuộn dây. 2. Nguyên tắc hoạt động Nguyên lý má máy biến thế - Youtube

Quan sát lại nguyên lý hoạt động

MÁY BIẾN THẾ I- Cấu tạo và hoạt động của máy biến thế: 1. Cấu tạo: 2. Nguyên tắc hoạt động C 1: Nếu đưa vào hai đầu của một cuộn dây (gọi là cuộn sơ cấp) một hiệu điện thế xoay chiều thì bóng đèn ở hai đầu cuộn dây ra (gọi là cuộn thứ cấp) có sáng lên không? Tại sao? Trả lời: Đèn có sáng - Vì khi đặt vào hai đầu cuộn sơ cấp một hiệu điện thế xoay chiều thì sẽ tạo ra trong cuộn dây đó một dòng điện xoay chiều. Lõi sắt bị nhiễm từ trở thành một nam châm có từ trường biến thiên ; Số đường sức từ của từ trường xuyên qua tiết diện S của cuôn dây thứ cấp biến thiên, do đó trong cuộn thứ cấp xuất hiện dòng điện cảm ứng làm cho đèn sáng.

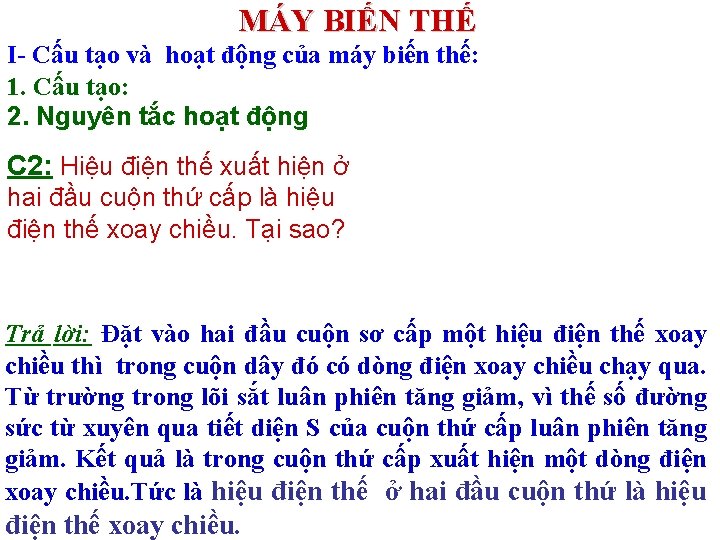

MÁY BIẾN THẾ I- Cấu tạo và hoạt động của máy biến thế: 1. Cấu tạo: 2. Nguyên tắc hoạt động C 2: Hiệu điện thế xuất hiện ở hai đầu cuộn thứ cấp là hiệu điện thế xoay chiều. Tại sao? Trả lời: Đặt vào hai đầu cuộn sơ cấp một hiệu điện thế xoay chiều thì trong cuộn dây đó có dòng điện xoay chiều chạy qua. Từ trường trong lõi sắt luân phiên tăng giảm, vì thế số đường sức từ xuyên qua tiết diện S của cuộn thứ cấp luân phiên tăng giảm. Kết quả là trong cuộn thứ cấp xuất hiện một dòng điện xoay chiều. Tức là hiệu điện thế ở hai đầu cuộn thứ là hiệu điện thế xoay chiều.

MÁY BIẾN THẾ I- Cấu tạo và hoạt động của máy biến thế: II- Tác dụng làm biến đổi hiệu điện thế của máy biến thế: Kết luận: Hiệu điện thế ở hai đầu mỗi cuộn dây của máy biến thế tỷ lệ với số vòng dây của mỗi cuộn: Khi hiệu điện thế ở cuộn sơ cấp lớn hơn hiệu điện thế ở cuộn thứ cấp (U 1 > U 2) ta có máy hạ thế, còn khi U 1 < U 2 ta có máy tăng thế.

MÁY BIẾN THẾ I- Cấu tạo và hoạt động của máy biến thế: II- Tác dụng làm biến đổi hiệu điện thế của máy biến thế: III- Lắp đặt máy biến thế ở hai đầu đường dây tải điện: HS tự đọc

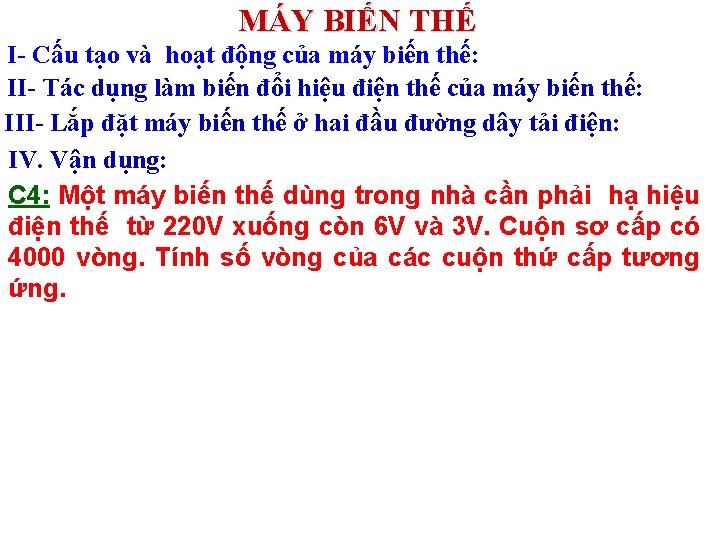

MÁY BIẾN THẾ I- Cấu tạo và hoạt động của máy biến thế: II- Tác dụng làm biến đổi hiệu điện thế của máy biến thế: III- Lắp đặt máy biến thế ở hai đầu đường dây tải điện: IV. Vận dụng: C 4: Một máy biến thế dùng trong nhà cần phải hạ hiệu điện thế từ 220 V xuống còn 6 V và 3 V. Cuộn sơ cấp có 4000 vòng. Tính số vòng của các cuộn thứ cấp tương ứng.

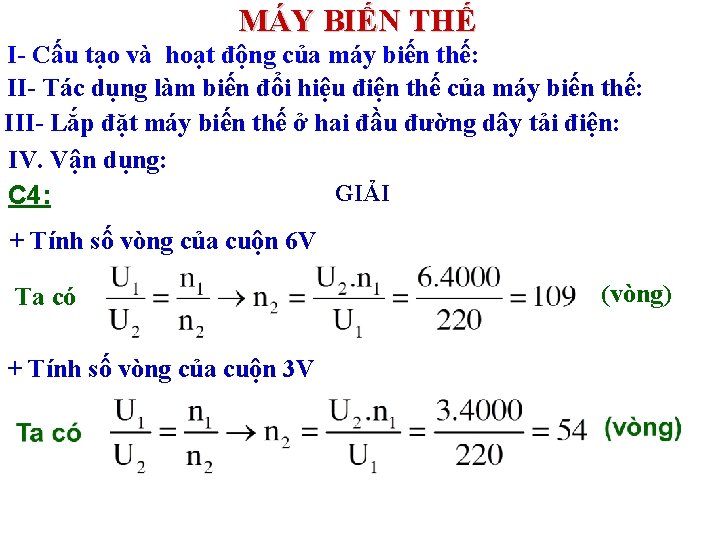

MÁY BIẾN THẾ I- Cấu tạo và hoạt động của máy biến thế: II- Tác dụng làm biến đổi hiệu điện thế của máy biến thế: III- Lắp đặt máy biến thế ở hai đầu đường dây tải điện: IV. Vận dụng: GIẢI C 4: + Tính số vòng của cuộn 6 V Ta có + Tính số vòng của cuộn 3 V (vòng)

Hươ ng dâ n tự học • Học ghi nhớ • Đọc có thể em chưa biết • Làm các câu trắc nghiệm trong SBT. Câu hỏi kiểm tra: 1. Để giảm hao phí trên đường dây truyền tải điện người ta dùng biện pháp nào? Vì sao? 2. Nêu vai trò của máy biến thế trong việc truyền tải điện năng.
