TRNG THCS HNG SN CNG NGH 8 GIO

TRƯỜNG THCS HƯƠNG SƠN CÔNG NGHỆ 8 GIÁO VIÊN: NGUYỄN HOÀNG ANH

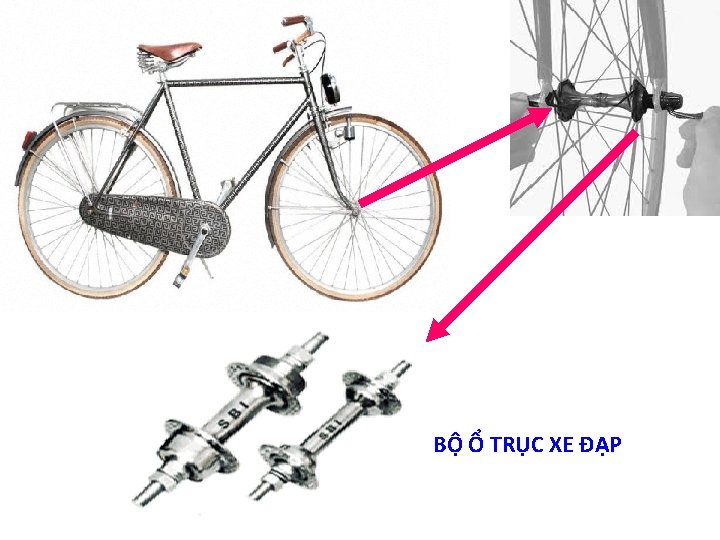

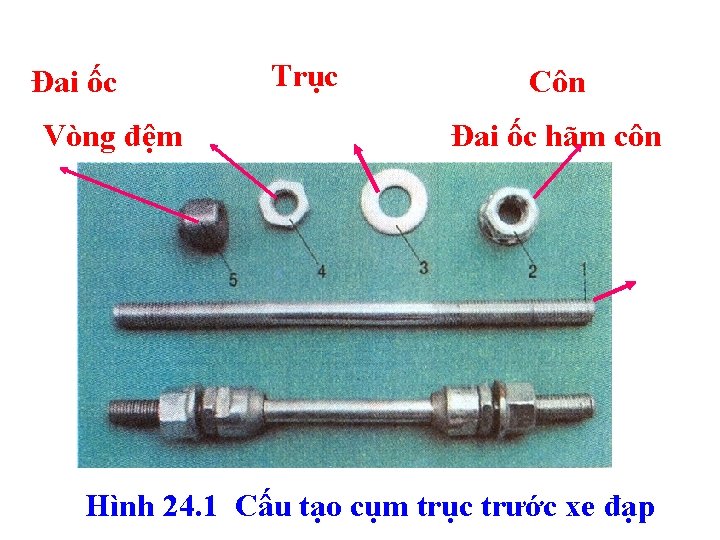

Đai ốc Vòng đệm Trục Côn Đai ốc hãm côn Hình 24. 1 Cấu tạo cụm trục trước xe đạp

Hãy nối cột A với cột B để hoàn chỉnh công dụng của mỗi phần tử? Phần tử(A) 1. Trục Công dụng (B) a. Giữ côn ở vị trí cố định 2. Đai ốc b. Cùng với moay-ơ, bi và nồi tạo thành ổ trục 3. Vòng đệm c. Dạng thanh trụ, có ren để lắp vào càng xe. 4. Đai ốc hãm côn d. Đệm đai ốc và càng xe 5. Côn e. Cố định trục vào càng xe Chúng có đặc điểm: Các phần tử trên có thực Cácchỉnh phần tử trên có - Có cấu tạo hoàn hiện chức năng giống nhau - Thực hiện một nhiệm vụ nhất đặc điểm gì? định trong máy không?

Vậy, chi tiết máy là gì?

Em hãy cho biết phần tử nào không phải là chi tiết máy ? Dấu hiệu nhận biết chi tiết máy là gì? Tại sao? a. Bu lông e. Bánh răng b. Đai ốc g. Khung xe đạp c. Vòng bi d. Lò xo h. Mảnh vỡ máy

BÀI TẬP: Em hãy chỉ ra phạm vi ứng dụng của các chi tiết sau: CHI TIẾT MÁY PHẠM VI ỨNG DỤNG Bu lông Xe đạp, xe máy, các loại động cơ, bàn ghế, Đai ốc Bánh răng Khung xe đạp Lò xo compa, đồ chơi. . Xe đạp, xe máy, đồng hồ, đồ chơi. . Xe đạp, xe máy, bút bi loại bấm, điều khiển, đồ chơi. . . . Kim máy khâu Đế bàn là Máy khâu Bàn Là

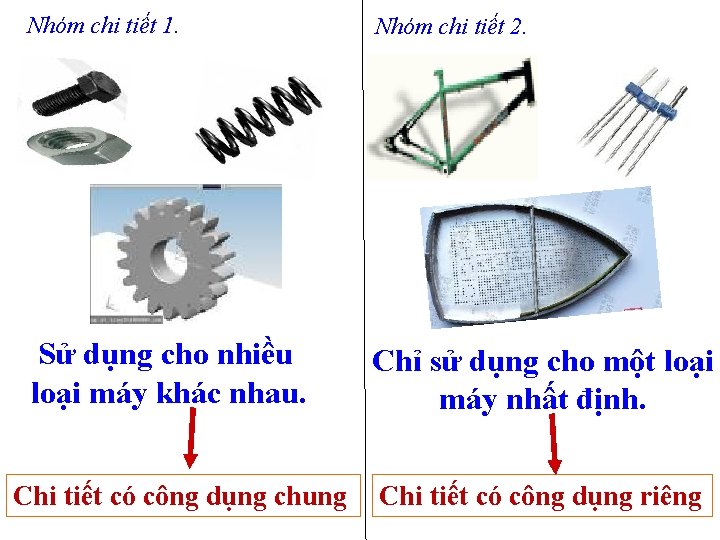

Nhóm chi tiết 1. Nhóm chi tiết 2. Sử dụng cho nhiều loại máy khác nhau. Chỉ sử dụng cho một loại máy nhất định. Chi tiết có công dụng chung Chi tiết có công dụng riêng

Chi tiết máy được lắp ghép với nhau như thế nào?

Hình a Hình b

Mối ghép cố định Mối ghép động

1 4 6 2 3 5 Hãy chỉ ra mối ghép cố định, Mối mốighép động trên Mối ghép cố định chiếc xe đạp ứng với các vị trí trong hình ?

BÀI TẬP : Chọn đáp án đúng 1. Chi tiết nào sau đây là chi tiết máy có công dụng riêng? A. Dây xích B. Khung xe đạp C. Vòng bi D. Tất cả các chi tiết trên 2. Mối ghép nào sau đây không phải là mối ghép cố định? A. Mối ghép đinh tán B. Mối ghép ren C. Mối ghép hàn D. Mối ghép bản lề

KHÁI NIỆM VỀ CHI TIẾT MÁY VÀ LẮP GHÉP

Hướng dẫn về nhà - Đọc hiểu nội dung phần Ghi Nhớ. - Học bài và trả lời các câu hỏi cuối bài. - Sưu tầm một số loại mối ghép động và mối ghép cố định. - Đọc và nghiên cứu trước bài: Mối ghép cố định - Mối ghép không tháo được.
