KIỂM TRA BÀI CŨ Câu hỏi: Hãy dùng mũi tên chỉ chiều đường sức

KIỂM TRA BÀI CŨ Câu hỏi: Hãy dùng mũi tên chỉ chiều đường sức từ tại các vị trí 1, 2, 3, 4 trong hình vẽ sau và ghi tên từ cực của nam châm? 1 S N 2 S N 3 4

Chúng ta đã biết: “Từ phổ và các đường sức từ” biểu diễn từ

Chúng ta đã biết: “Từ phổ và các đường sức từ” biểu diễn từ trường của thanh nam châm thẳng. Vậy “từ trường của ống dây có dòng điện chạy qua” có điểm gì khác với “từ trường của thanh nam châm thẳng” không?

I. TỪ PHỔ, ĐƯỜNG SỨC TỪ CỦA ỐNG D Y CÓ DÒNG ĐIỆN CHẠY

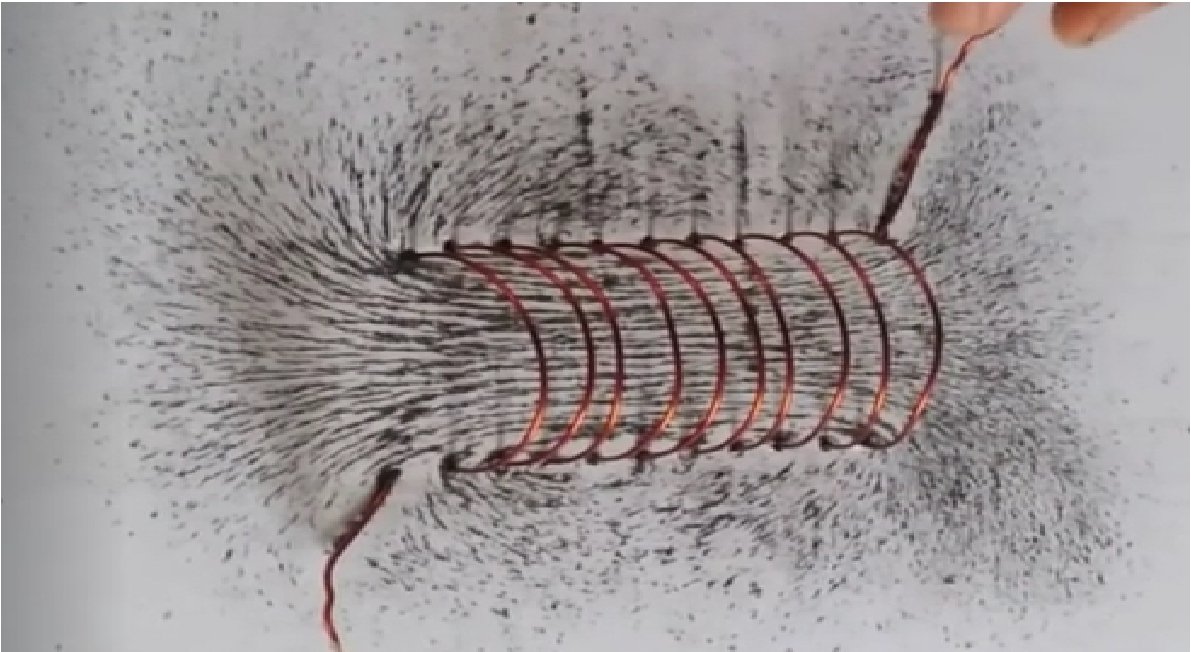

I. TỪ PHỔ, ĐƯỜNG SỨC TỪ CỦA ỐNG D Y CÓ DÒNG ĐIỆN CHẠY QUA: 1. Thí nghiệm Rắc đều một lớp mạt sắt trên tấm nhựa có luồn sẵn các vòng dây của một ống dây dẫn có dòng điện chạy qua. Rồi gõ nhẹ tấm nhựa.

C 1. So sánh với từ phổ của thanh nam châm và từ phổ

C 1. So sánh với từ phổ của thanh nam châm và từ phổ vừa tạo thành của ống dây có dòng điện chạy qua có gì giống nhau, khác nhau? C 2. Nhận xét về hình dạng của các đường sức từ? 31 22 28 25 24 32 10 26 16 34 06 42 49 35 37 39 23 33 15 14 51 13 19 17 04 18 52 05 5 01 07 55 08 54 57 56 00 02 30 03 09 21 29 48 47 50 59 58 41 40 53 46 43 45 44 36 38 20 27 12 11

C 1. So sánh với từ phổ của thanh nam châm và từ phổ

C 1. So sánh với từ phổ của thanh nam châm và từ phổ vừa tạo thành của ống dây có dòng điện chạy qua có gì giống nhau, khác nhau? * Giống nhau: Phần từ phổ ở bên ngoài ống dây có dòng điện chạy qua và bên ngoài nam châm giống nhau. * Khác nhau: Trong lòng ống dây cũng có các đường mạt sắp xếp gần như song với nhau.

C 2. Nhận xét về hình dạng của các đường sức từ? Hình dạng

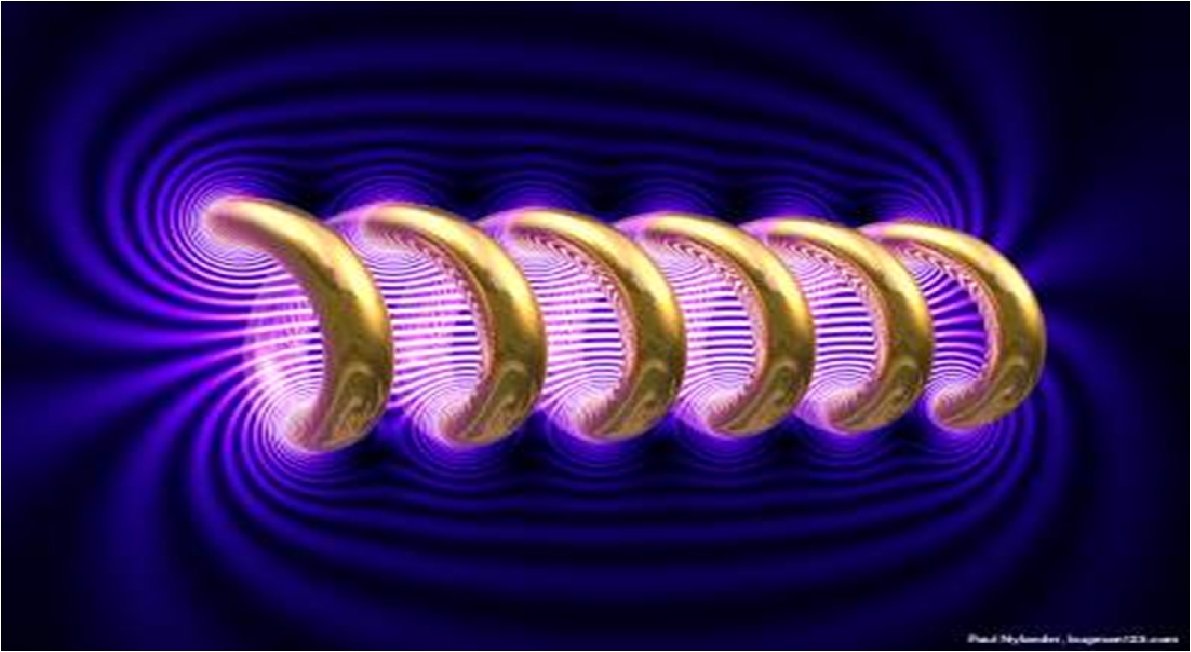

C 2. Nhận xét về hình dạng của các đường sức từ? Hình dạng đường sức từ của ống dây có dòng điện chạy qua là những đường cong khép kín.

^ ^ ^ ^ ^ Cho nhận xét về chiều của đường sức từ

^ ^ ^ ^ ^ Cho nhận xét về chiều của đường sức từ ở hai đầu ống dây so với chiều các đường sức từ ở hai cực của nam châm?

I. TỪ PHỔ, ĐƯỜNG SỨC TỪ CỦA ỐNG D Y CÓ DÒNG ĐIỆN CHẠY

I. TỪ PHỔ, ĐƯỜNG SỨC TỪ CỦA ỐNG D Y CÓ DÒNG ĐIỆN CHẠY QUA: ^ ^ ^ 1. Thí nghiệm ^^ ^^^ ^ ^^ ^ ^ Giống như thanh nam châm, tại 2 đầu ống dây , các đường sức từ cũng có chiều đi vào một đầu ( cực Nam) và đi ra từ đầu kia ( cực Bắc)

2. Kết luận a. Phần từ phổ bên ngoài ống dây có dòng điện

2. Kết luận a. Phần từ phổ bên ngoài ống dây có dòng điện chạy qua và bên ngoài nhau. Trong lòng ống dây cũng có các đường thanh nam châm(1) giống ………… song với nhau. sức từ, được sắp xếp gần như (2)…………. . cong khép kín. b. Đường sức từ của ống dây là những đường(3)………………. c. Giống như thanh nam châm, tại hai đầu ống dây, các đường sức từ có đi ra ở đầu kia. đi vào chiều cùng (4)………một đầu và cùng (5)……

Chiều đường sức từ của ống dây phụ thuộc vào gì? S N ++

Chiều đường sức từ của ống dây phụ thuộc vào gì? S N ++ N - 12 V S - + 12 V *Kết luận: Chiều đường sức từ của ống dây phụ thuộc vào chiều của dòng điện chạy qua các vòng dây.

2. Quy tắc nắm tay phải : - Nắm bàn tay phải - Sao

2. Quy tắc nắm tay phải : - Nắm bàn tay phải - Sao cho bốn ngón tay hướng theo chiều dòng điện chạy qua các vòng dây - Ngón tay cái choãi ra chỉ chiều các đường sức từ trong lòng ống dây

A N B Chiều đường sức từ S Chiều dòng điện

A N B Chiều đường sức từ S Chiều dòng điện

dòng điện Chiều đường sức từ S B Chiều A N

dòng điện Chiều đường sức từ S B Chiều A N

S N Chiều đường sức từ B Chiều A dòng điện

S N Chiều đường sức từ B Chiều A dòng điện

III. VẬN DỤNG C 4: Cho ống dây AB có dòng điện chạy qua.

III. VẬN DỤNG C 4: Cho ống dây AB có dòng điện chạy qua. Một nam châm thử đặt ở đầu B của ống dây, khi đứng yên nằm định hướng như hình vẽ. Xác định tên các cực từ của ống dây. S N

C 5: Trên hình vẽ có một kim nam châm bị vẽ sai chiều.

C 5: Trên hình vẽ có một kim nam châm bị vẽ sai chiều. Hãy chỉ ra đó là kim nam châm nào và vẽ lại cho đúng. Dùng qui tắc nắm tay phải xác định chiều dòng điện chạy qua các vòng dây.

C 6: Trên hình vẽ cho biết chiều dòng điện chạy qua các vòng

C 6: Trên hình vẽ cho biết chiều dòng điện chạy qua các vòng dây. Dùng quy tắc nắm tay phải để xác định tên các từ cực của ống dây. N S I

Củng cố 1. Hãy ghép nối các câu sau: A. Từ phổ là B.

Củng cố 1. Hãy ghép nối các câu sau: A. Từ phổ là B. Chỗ nào đường sức từ dày thì C. Hai đầu ống dây có dòng điện chạy qua D. Chiều đường sức từ của ống dây 1. phụ thuộc vào chiều của dòng điện chạy qua các vòng dây. 2. từ trường mạnh, chỗ nào thưa thì từ trường yếu 3. hình ảnh cụ thể về các đường sức từ. 4. cũng là hai từ cực

2. Quy tắc NẮM TAY PHẢI dùng để làm gì? A. Xác định chiều

2. Quy tắc NẮM TAY PHẢI dùng để làm gì? A. Xác định chiều đường sức từ của nam châm thẳng. B. Xác định chiều đường sức từ của dây dẫn có hình dạng bất kì C. Xác định chiều đường sức từ của ống dây có dòng điện chạy qua. D. Xác định chiều đường sức từ của dây dẫn thẳng có dòng điện chạy qua.

3. Chọn câu sai A. Hai đầu của ống dây cũng là hai từ

3. Chọn câu sai A. Hai đầu của ống dây cũng là hai từ cực. B. Đường sức từ của ống dây là những đường cong không khép kín. C. Trong lòng ống dây cũng có các đường sức từ được sắp xếp gần như song với nhau. D. Tại hai đầu của ống dây, các đường sức từ cũng có chiều cùng đi vào một đầu và cùng đi ra ở đầu kia.

HƯỚNG DẪN VỀ NHÀ • Làm các bài tập từ bài 24. 1 đến

HƯỚNG DẪN VỀ NHÀ • Làm các bài tập từ bài 24. 1 đến bài 24. 5 SBT trang 29, 30 • Chuẩn bị bài 25: sự nhiễm từ của sắt, thép – Nam châm điện. • Lưu ý vì sao người ta dùng lõi sắt non để chế tạo nam châm điện
