Chương 7: ĐỒ DÙNG ĐIỆN GIA ĐÌNH Bài 36: VẬT LIỆU KĨ THUẬT ĐIỆN

Chương 7: ĐỒ DÙNG ĐIỆN GIA ĐÌNH Bài 36: VẬT LIỆU KĨ THUẬT ĐIỆN

VẬT LIỆU KĨ THUẬT ĐIỆN VẬT LIỆU DẪN ĐIỆN VẬT LIỆU CÁCH ĐIỆN VẬT LIỆU DẪN TỪ

Bài 36: VẬT LIỆU KĨ THUẬT ĐIỆN 3 I Vật liệu dẫn điện 1. Khái niệm: - Vật liệu cho dòng điện chạy qua được gọi là vật liệu dẫn điện. 2. Đặc tính: - Có điện trở suất nhỏ và dẫn điện tốt. 3. Ứng dụng: - Chế tạo bộ phận dẫn điện của các thiết bị điện.

Bài 36: VẬT LIỆU KĨ THUẬT ĐIỆN 3 I Vật liệu dẫn điện Chất khí: hơi thủy ngân Vật liệu dẫn điện Chất lỏng: axit, bazơ, muối Chất rắn: kim loại và hợp kim

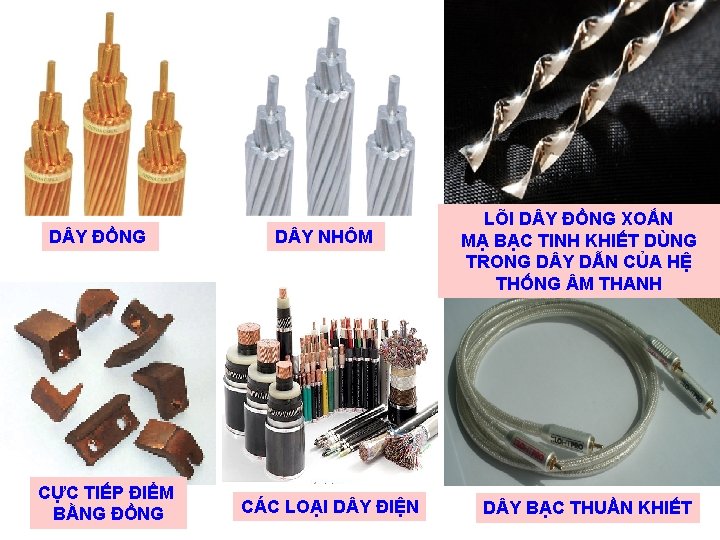

D Y ĐỒNG CỰC TIẾP ĐIỂM BẰNG ĐỒNG D Y NHÔM CÁC LOẠI D Y ĐIỆN LÕI D Y ĐỒNG XOẮN MẠ BẠC TINH KHIẾT DÙNG TRONG D Y DẪN CỦA HỆ THỐNG M THANH D Y BẠC THUẦN KHIẾT

NỒI CƠM ĐIỆN BÀN LÀ ĐIỆN BẾP ĐIỆN Pheroniken; nicrom SIÊU ĐIỆN MỎ HÀN BÌNH THỦY PH N

Bảng mạch in được làm từ sơn bạc Vi mạch điện tử được tráng bạc nguyên chất Pin oxit bạc Dây tín hiệu siêu cấp bằng bạc

Trong 5 phần tử của phích cắm và ổ lấy điện, phần tử nào là phần tử dẫn điện? 1. Hai chốt phích cắm điện 4. Hai lõi dây điện 5. Hai lỗ lấy điện

Bài 36: VẬT LIỆU KĨ THUẬT ĐIỆN 3 I Vật liệu dẫn điện II Vật liệu cách điện 1. Khái niệm: - Vật liệu cách điện là vật liệu không cho dòng điện chạy qua. 2. Đặc tính: - Có điện trở suất lớn và cách điện tốt. 3. Ứng dụng: - Chế tạo bộ phận cách điện của các thiết bị điện.

Bài 36: VẬT LIỆU KĨ THUẬT ĐIỆN 3 I Vật liệu dẫn điện II Vật liệu cách điện Chất khí: khí trơ, không khí Chất lỏng: dầu biến thế Chất rắn: nhựa, thủy tinh

THỦY TINH CÁCH ĐIỆN BĂNG DÍNH CÁCH ĐIỆN GIẦY CAO SU CÁCH ĐIỆN SỨ CÁCH ĐIỆN AMIANG CÁCH ĐIỆN GỖ KHÔ GIẤY CÁCH ĐIỆN

Trong 5 phÇn tö sau, theo em phÇn tö nµo c¸ch ®iÖn? 1. Hai chốt phích cắm điện 2. 2. Thân phích cắm điện 3. Vỏ Vỏ dây điện 3. 4. Hai lõi dây điện 5. Hai lỗ lấy điện

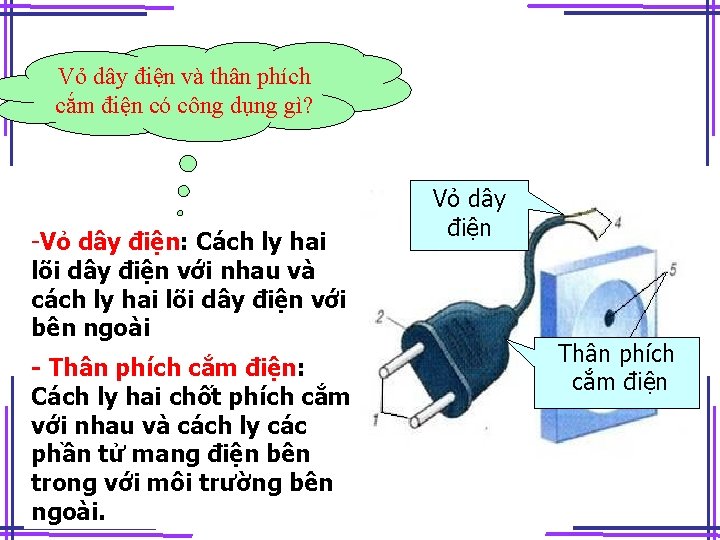

Vỏ dây điện và thân phích cắm điện có công dụng gì? -Vỏ dây điện: Cách ly hai lõi dây điện với nhau và cách ly hai lõi dây điện với bên ngoài - Thân phích cắm điện: Cách ly hai chốt phích cắm với nhau và cách ly các phần tử mang điện bên trong với môi trường bên ngoài. Vỏ dây điện Thân phích cắm điện

Bài 36: VẬT LIỆU KĨ THUẬT ĐIỆN 3 I Vật liệu dẫn điện II Vật liệu cách điện III Vật liệu dẫn từ 1. Khái niệm: - Vật liệu dẫn từ là vật liệu có đường sức từ chạy qua. 2. Đặc tính: - Có tính dẫn từ tốt. 3. Ứng dụng: - Chế tạo máy biến áp, máy phát điện, động cơ điện

Lõi của máy biến áp Lõi của nam châm điện

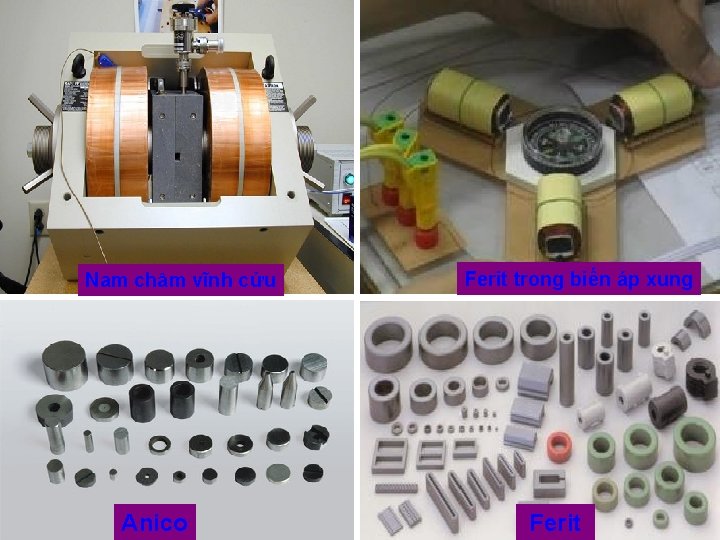

Nam châm vĩnh cửu Anico Ferit trong biến áp xung Ferit

Một số hình ảnh về cấu tạo m. b. a

Bài 36: VẬT LIỆU KĨ THUẬT ĐIỆN Tên vật liệu Đồng Đặc tính Tên phần tử của thiết bị điện được chế tạo Dẫn điện Lõi dây điện, chốt phích cắm… Cách điện Đế cầu dao, tay cầm đồ dùng điện. . . Pheroniken Dẫn điện Dây điện trở trong bàn là, mỏ hàn… Nhôm Dẫn điện Lõi dây dẫn điện… Nhựa ebonit Thép kĩ thuật điện Dẫn từ Cao su Nicrom Anico Lõi của máy biến áp, máy phát điện… Cách điện Vỏ dây dẫn điện; găng tay, ủng cao su… Dẫn điện Dây điện trở trong nồi cơm điện, bếp điện Dẫn từ Nam châm vĩnh cửu….

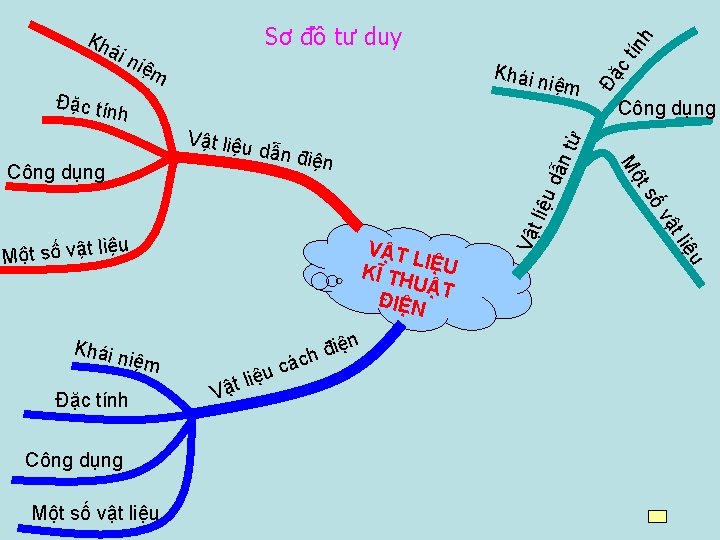

tín iệm h Sơ đồ tư duy ái n Khái n iệm Đặc tín Một số vật liệu Vật liệu Công dụng u Đặc tính Vật á c u liệ niệm ện i đ ch ật Khái VẬT LI KĨ TH ỆU UẬT ĐIỆN ốv liệu ts Một số vật Mộ Công dụng dẫn điệ n dẫn Vật liệu Công dụng từ h Đặ c Kh

Luật chơi: Mỗi đội sẽ có 12 vật liệu kĩ thuật điện khác nhau, nhiệm vụ của mỗi thành viên là tìm ra và xếp các vật liệu thuộc loại vật liệu của đội mình đang tìm kiếm về đúng nơi quy định. Sau 1 phút đội nào hoàn thành trước và tìm ra chính xác đội đó giành chiến thắng. - Đội I: Vật liệu dẫn điện - Đội II: Vật liệu cách điện - Đội III: Vật liệu dẫn từ

Than chì Dầu biến áp Ferit Vật liệu dẫn điện Sứ Thủy tinh Nhôm Thép kĩ Vàng thuật điện Pecmaloi Vật liệu cách điện Anico Cao su Pheroniken Vật liệu dẫn từ Vàng Sứ Thép kĩ thuật điện Nhôm Cao su Than chì Thủy tinh Pheroniken Dầu biến áp Ferit Anico Pecmaloi

Phần thưởng của đội bạn là Điểm 10

Phần thưởng của đội bạn là Điểm 9

Phần thưởng của đội bạn là Một tràng pháo tay

HƯỚNG DẪN VỀ NHÀ - Học bài và trả lời các câu hỏi 1; 2; 3 sgk - Nghiên cứu bài 38: “Đồ dùng loại điện quang. Đèn sợi đốt ” - Chuẩn bị một số mẫu vật: đèn đuôi ngạnh và đèn đuôi xoáy các loại.

Bài học của chúng ta hôm nay tạm dừng tại đây. Xin gửi tới các thầy cô, cùng các em lời chúc sức khỏe, hạnh phúc và thành đạt! XIN CH N THÀNH CẢM ƠN!!!

Bảng điện trở suất của một số chất 1 số chất kim loại Điện trở suất Bạc Đồng Vônfram 1, 6. 10 -8 Ωm 1, 7. 10 -8 Ωm 1, 8. 10 -8 Ωm Sắt 12. 10 -8 Ωm Thủy ngân Nhôm 96. 10 -8 Ωm 2, 8. 10 -8 Ωm
