TRƯỜNG CAO ĐẲNG KT - KT TPHCM KHOA: CƠ BẢN TỔ: GDQP-AN GIỚI THIỆU VÀ HƯỚNG DẪN KỸ THUẬT SỬ DỤNG MỘT SỐ LOẠI VŨ KHÍ BỘ BINH GV: PHAN THỊ HOA SĐT: 0938330388 EMAIL: phanhoaspqp@gmail. com

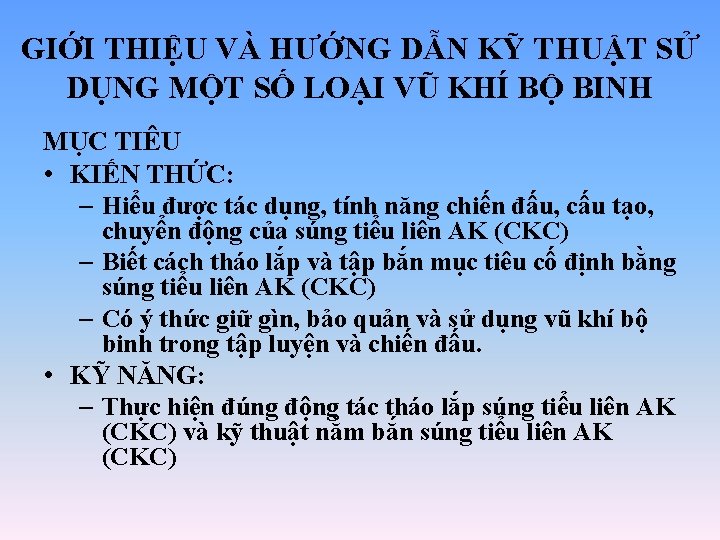

GIỚI THIỆU VÀ HƯỚNG DẪN KỸ THUẬT SỬ DỤNG MỘT SỐ LOẠI VŨ KHÍ BỘ BINH MỤC TIÊU • KIẾN THỨC: – Hiểu được tác dụng, tính năng chiến đấu, cấu tạo, chuyển động của súng tiểu liên AK (CKC) – Biết cách tháo lắp và tập bắn mục tiêu cố định bằng súng tiểu liên AK (CKC) – Có ý thức giữ gìn, bảo quản và sử dụng vũ khí bộ binh trong tập luyện và chiến đấu. • KỸ NĂNG: – Thực hiện đúng động tác tháo lắp súng tiểu liên AK (CKC) và kỹ thuật nằm bắn súng tiểu liên AK (CKC)

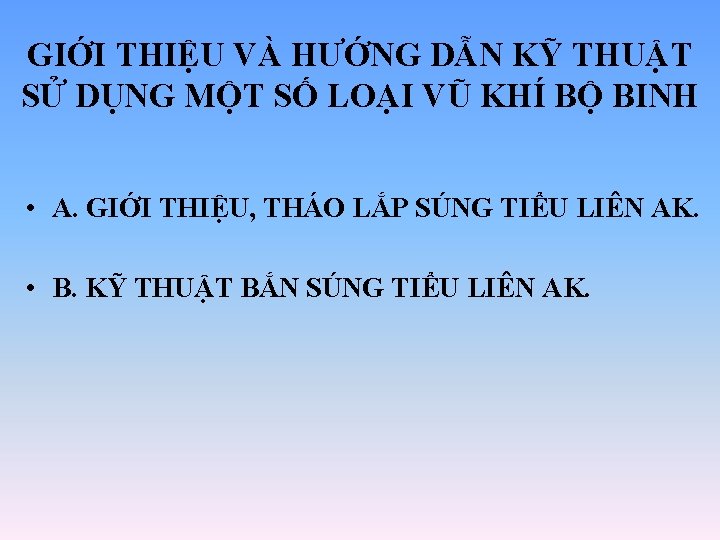

GIỚI THIỆU VÀ HƯỚNG DẪN KỸ THUẬT SỬ DỤNG MỘT SỐ LOẠI VŨ KHÍ BỘ BINH • A. GIỚI THIỆU, THÁO LẮP SÚNG TIỂU LIÊN AK. • B. KỸ THUẬT BẮN SÚNG TIỂU LIÊN AK.

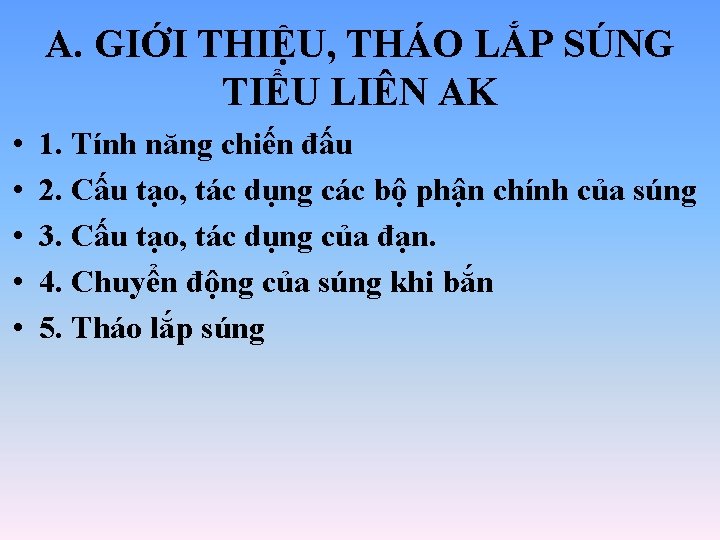

A. GIỚI THIỆU, THÁO LẮP SÚNG TIỂU LIÊN AK • • • 1. Tính năng chiến đấu 2. Cấu tạo, tác dụng các bộ phận chính của súng 3. Cấu tạo, tác dụng của đạn. 4. Chuyển động của súng khi bắn 5. Tháo lắp súng

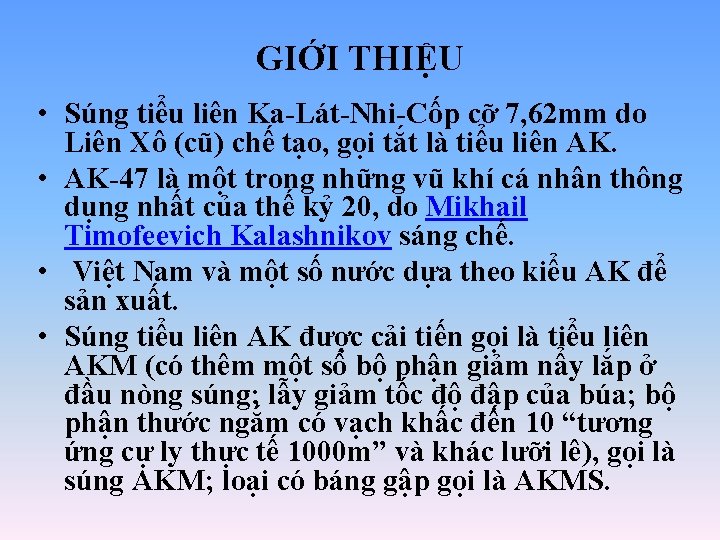

GIỚI THIỆU • Súng tiểu liên Ka-Lát-Nhi-Cốp cỡ 7, 62 mm do Liên Xô (cũ) chế tạo, gọi tắt là tiểu liên AK. • AK-47 là một trong những vũ khí cá nhân thông dụng nhất của thế kỷ 20, do Mikhail Timofeevich Kalashnikov sáng chế. • Việt Nam và một số nước dựa theo kiểu AK để sản xuất. • Súng tiểu liên AK được cải tiến gọi là tiểu liên AKM (có thêm một số bộ phận giảm nẩy lắp ở đầu nòng súng; lẫy giảm tốc độ đập của búa; bộ phận thước ngắm có vạch khấc đến 10 “tương ứng cự ly thực tế 1000 m” và khác lưỡi lê), gọi là súng AKM; loại có báng gập gọi là AKMS.

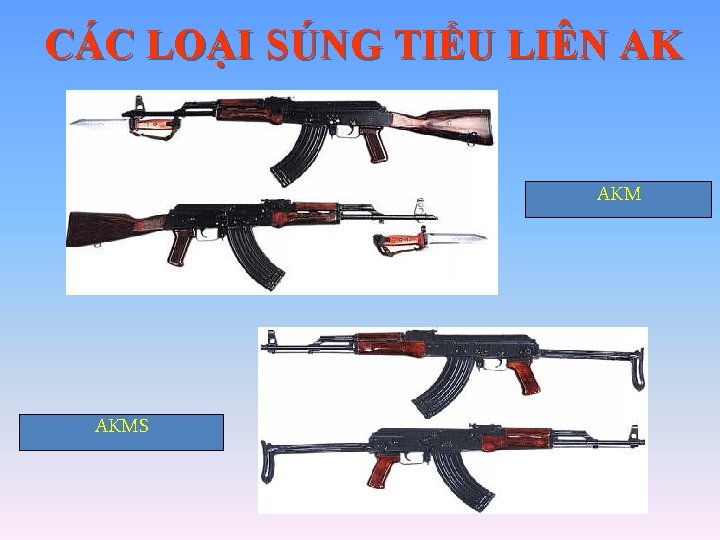

CÁC LOẠI SÚNG TIỂU LIÊN AK AKMS

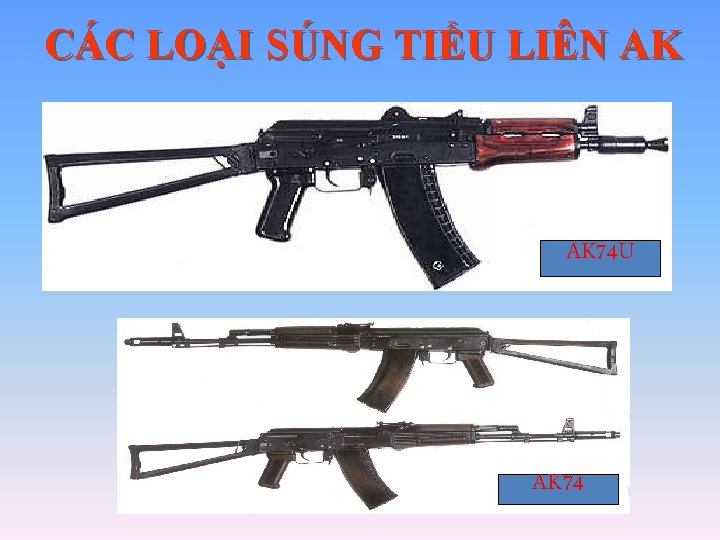

CÁC LOẠI SÚNG TIỂU LIÊN AK AK 74 U AK 74

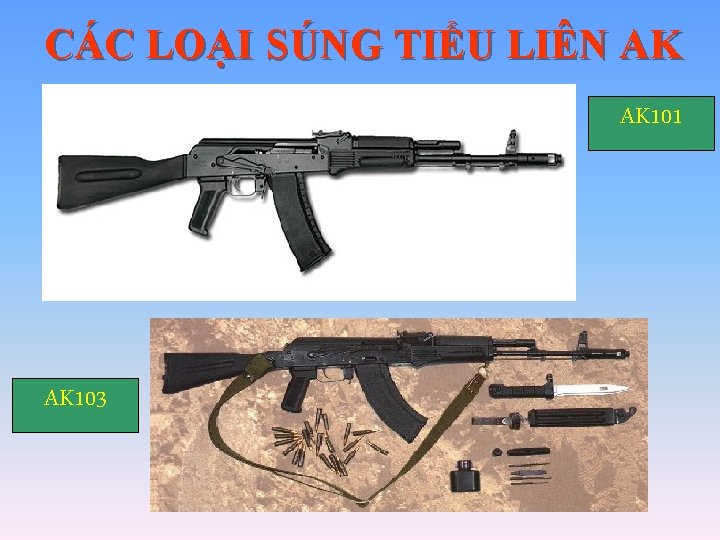

CÁC LOẠI SÚNG TIỂU LIÊN AK AK 101 AK 103

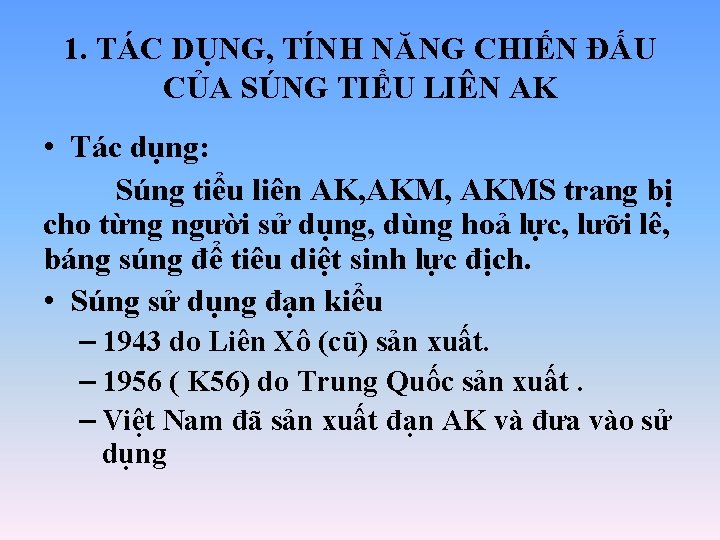

1. TÁC DỤNG, TÍNH NĂNG CHIẾN ĐẤU CỦA SÚNG TIỂU LIÊN AK • Tác dụng: Súng tiểu liên AK, AKMS trang bị cho từng người sử dụng, dùng hoả lực, lưỡi lê, báng súng để tiêu diệt sinh lực địch. • Súng sử dụng đạn kiểu – 1943 do Liên Xô (cũ) sản xuất. – 1956 ( K 56) do Trung Quốc sản xuất. – Việt Nam đã sản xuất đạn AK và đưa vào sử dụng

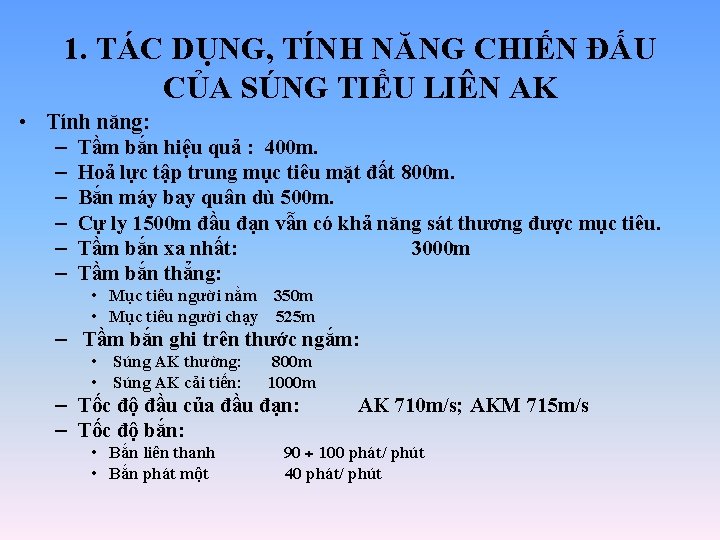

1. TÁC DỤNG, TÍNH NĂNG CHIẾN ĐẤU CỦA SÚNG TIỂU LIÊN AK • Tính năng: – Tầm bắn hiệu quả : 400 m. – Hoả lực tập trung mục tiêu mặt đất 800 m. – Bắn máy bay quân dù 500 m. – Cự ly 1500 m đầu đạn vẫn có khả năng sát thương được mục tiêu. – Tầm bắn xa nhất: 3000 m – Tầm bắn thẳng: • Mục tiêu người nằm 350 m • Mục tiêu người chạy 525 m – Tầm bắn ghi trên thước ngắm: • Súng AK thường: • Súng AK cải tiến: 800 m 1000 m – Tốc độ đầu của đầu đạn: – Tốc độ bắn: • Bắn liên thanh • Bắn phát một AK 710 m/s; AKM 715 m/s 90 100 phát/ phút 40 phát/ phút

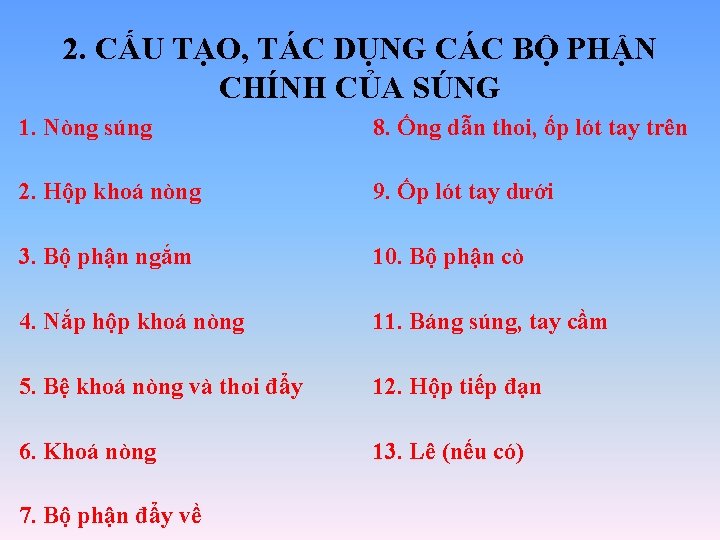

2. CẤU TẠO, TÁC DỤNG CÁC BỘ PHẬN CHÍNH CỦA SÚNG 1. Nòng súng 8. Ống dẫn thoi, ốp lót tay trên 2. Hộp khoá nòng 9. Ốp lót tay dưới 3. Bộ phận ngắm 10. Bộ phận cò 4. Nắp hộp khoá nòng 11. Báng súng, tay cầm 5. Bệ khoá nòng và thoi đẩy 12. Hộp tiếp đạn 6. Khoá nòng 13. Lê (nếu có) 7. Bộ phận đẩy về

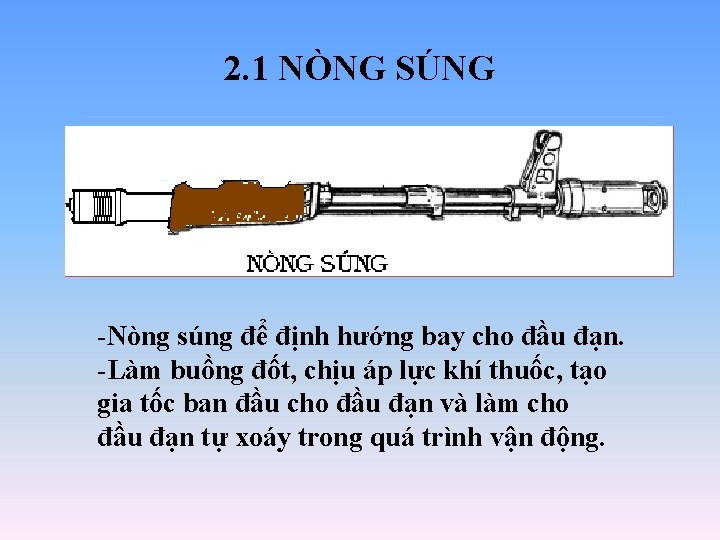

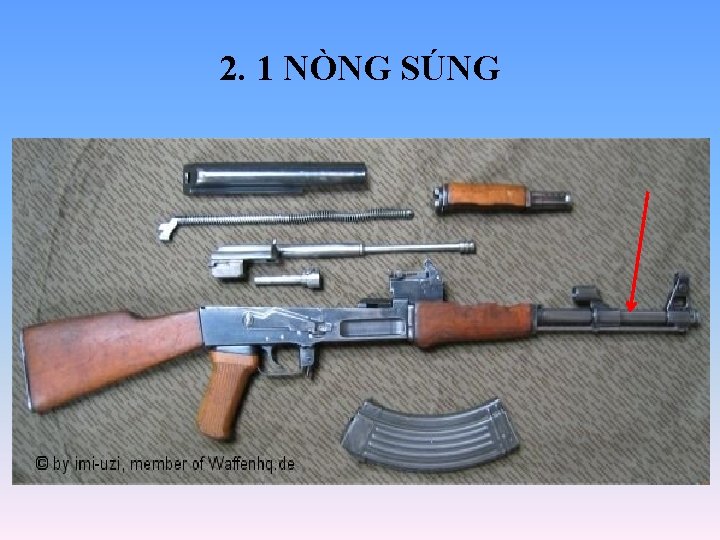

2. 1 NÒNG SÚNG

2. 1 NÒNG SÚNG -Nòng súng để định hướng bay cho đầu đạn. -Làm buồng đốt, chịu áp lực khí thuốc, tạo gia tốc ban đầu cho đầu đạn và làm cho đầu đạn tự xoáy trong quá trình vận động.

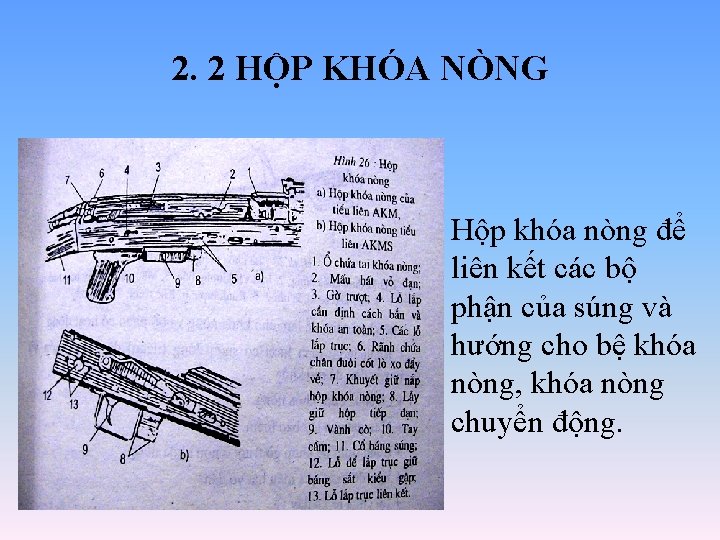

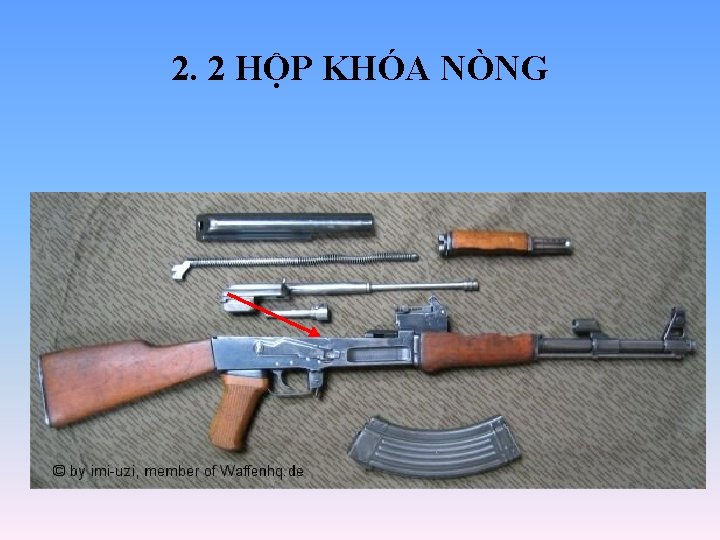

2. 2 HỘP KHÓA NÒNG

2. 2 HỘP KHÓA NÒNG Hộp khóa nòng để liên kết các bộ phận của súng và hướng cho bệ khóa nòng, khóa nòng chuyển động.

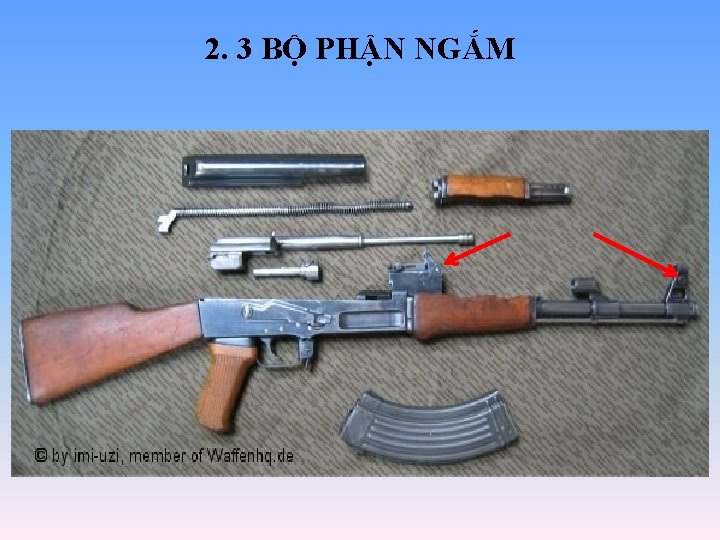

2. 3 BỘ PHẬN NGẮM

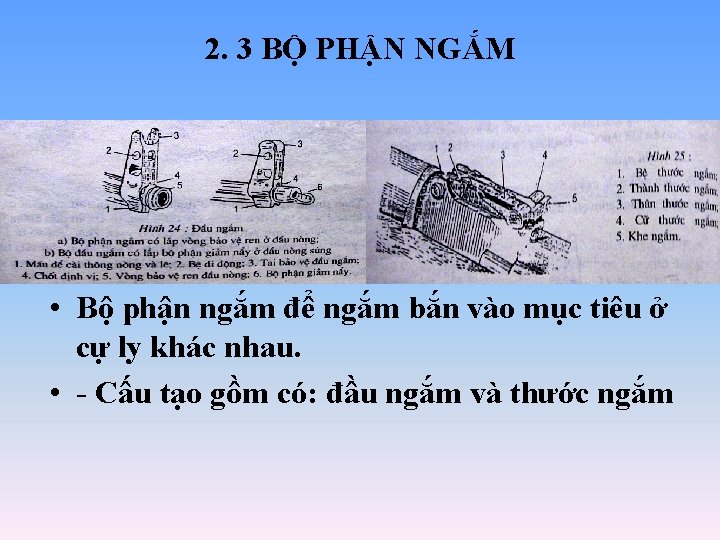

2. 3 BỘ PHẬN NGẮM • Bộ phận ngắm để ngắm bắn vào mục tiêu ở cự ly khác nhau. • - Cấu tạo gồm có: đầu ngắm và thước ngắm

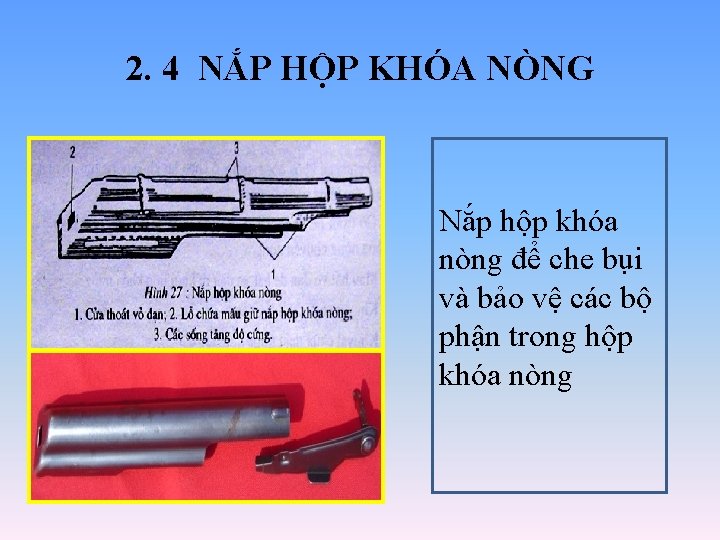

2. 4 NẮP HỘP KHÓA NÒNG

2. 4 NẮP HỘP KHÓA NÒNG Nắp hộp khóa nòng để che bụi và bảo vệ các bộ phận trong hộp khóa nòng

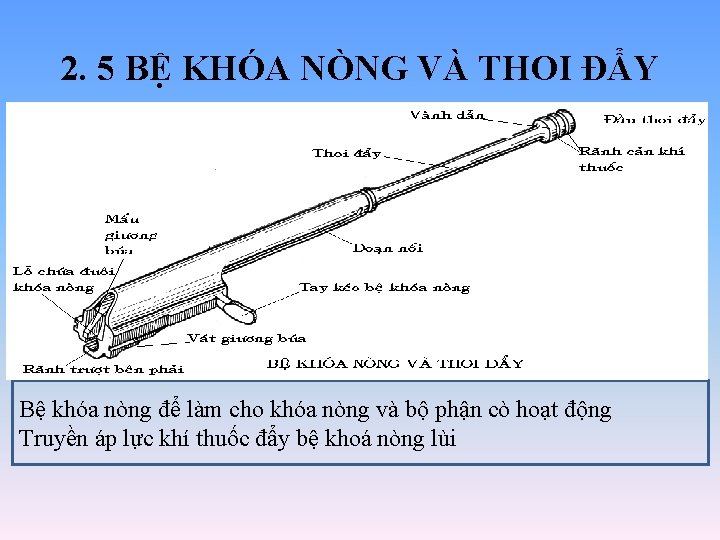

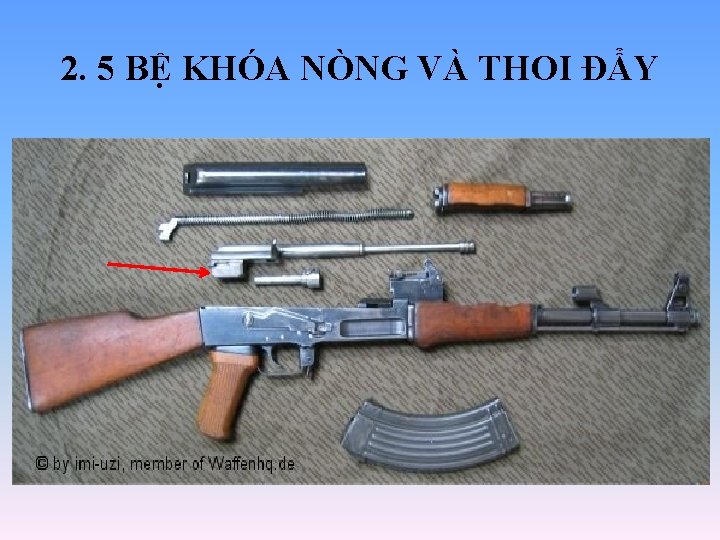

2. 5 BỆ KHÓA NÒNG VÀ THOI ĐẨY

2. 5 BỆ KHÓA NÒNG VÀ THOI ĐẨY Bệ khóa nòng để làm cho khóa nòng và bộ phận cò hoạt động Truyền áp lực khí thuốc đẩy bệ khoá nòng lùi

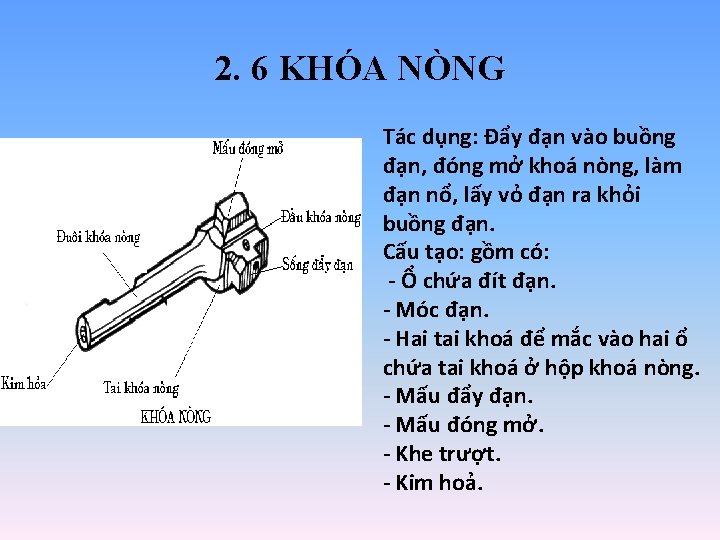

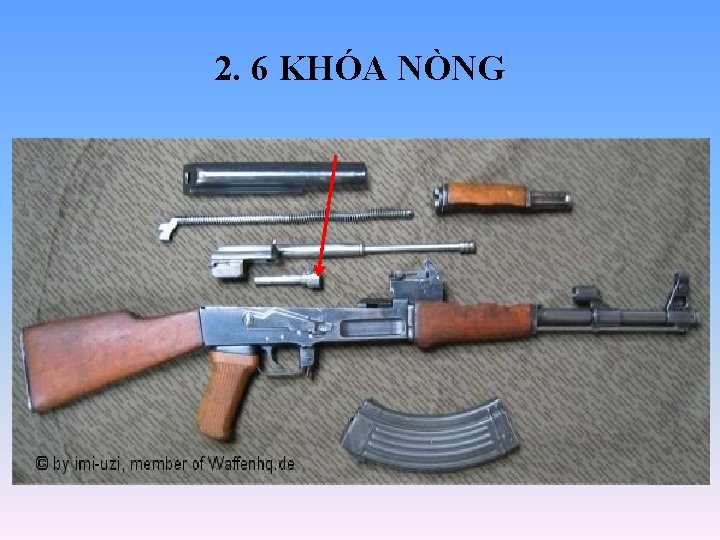

2. 6 KHÓA NÒNG

2. 6 KHÓA NÒNG Tác dụng: Đẩy đạn vào buồng đạn, đóng mở khoá nòng, làm đạn nổ, lấy vỏ đạn ra khỏi buồng đạn. Cấu tạo: gồm có: - Ổ chứa đít đạn. - Móc đạn. - Hai tai khoá để mắc vào hai ổ chứa tai khoá ở hộp khoá nòng. - Mấu đẩy đạn. - Mấu đóng mở. - Khe trượt. - Kim hoả.

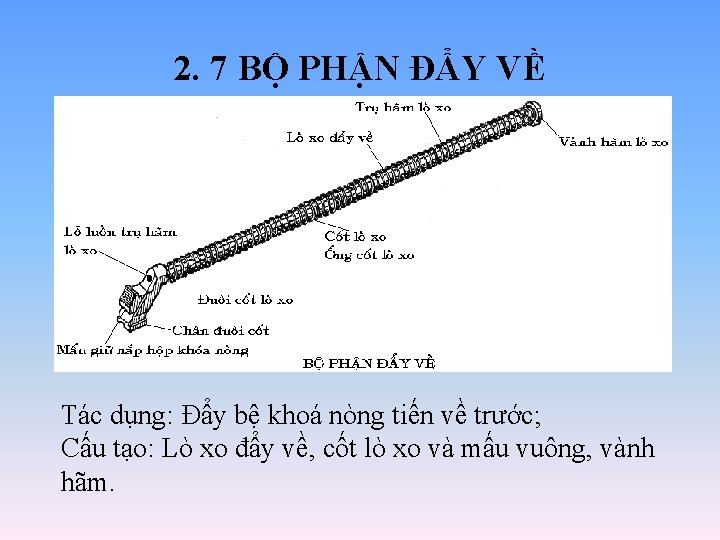

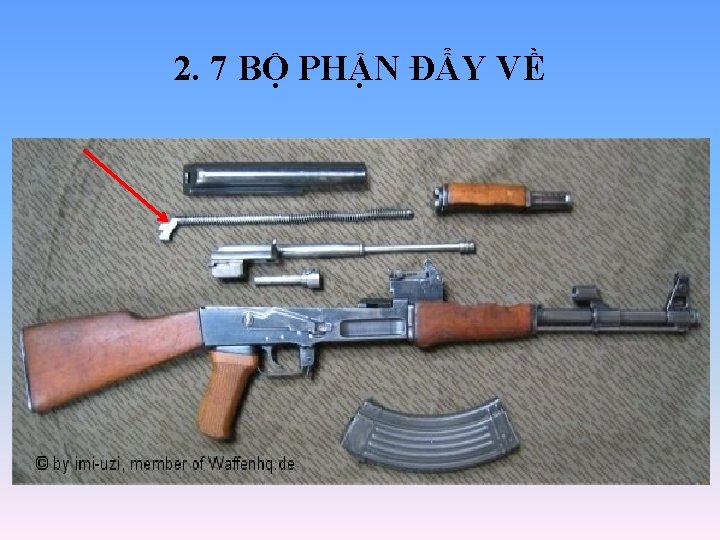

2. 7 BỘ PHẬN ĐẨY VỀ Tác dụng: Đẩy bệ khoá nòng tiến về trước; Cấu tạo: Lò xo đẩy về, cốt lò xo và mấu vuông, vành hãm.

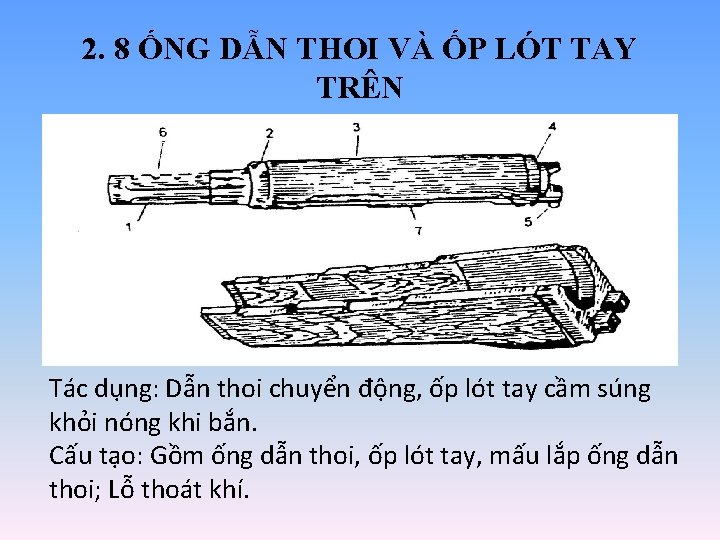

2. 8 ỐNG DẪN THOI VÀ ỐP LÓT TAY TRÊN

2. 8 ỐNG DẪN THOI VÀ ỐP LÓT TAY TRÊN Tác dụng: Dẫn thoi chuyển động, ốp lót tay cầm súng khỏi nóng khi bắn. Cấu tạo: Gồm ống dẫn thoi, ốp lót tay, mấu lắp ống dẫn thoi; Lỗ thoát khí.

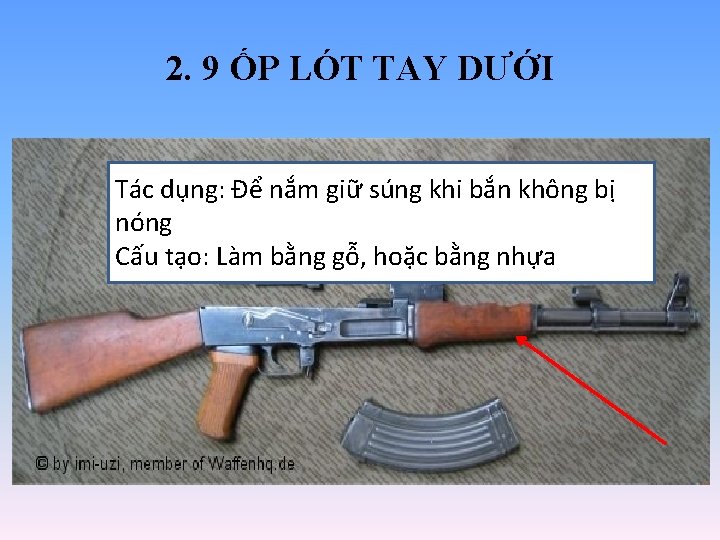

2. 9 ỐP LÓT TAY DƯỚI Tác dụng: Để nắm giữ súng khi bắn không bị nóng Cấu tạo: Làm bằng gỗ, hoặc bằng nhựa

2. 10 BỘ PHẬN CÒ

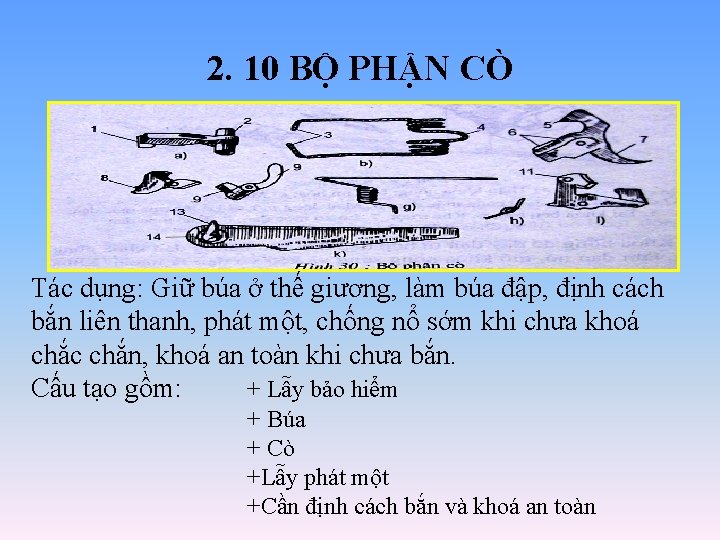

2. 10 BỘ PHẬN CÒ Tác dụng: Giữ búa ở thế giương, làm búa đập, định cách bắn liên thanh, phát một, chống nổ sớm khi chưa khoá chắc chắn, khoá an toàn khi chưa bắn. Cấu tạo gồm: + Lẫy bảo hiểm + Búa + Cò +Lẫy phát một +Cần định cách bắn và khoá an toàn

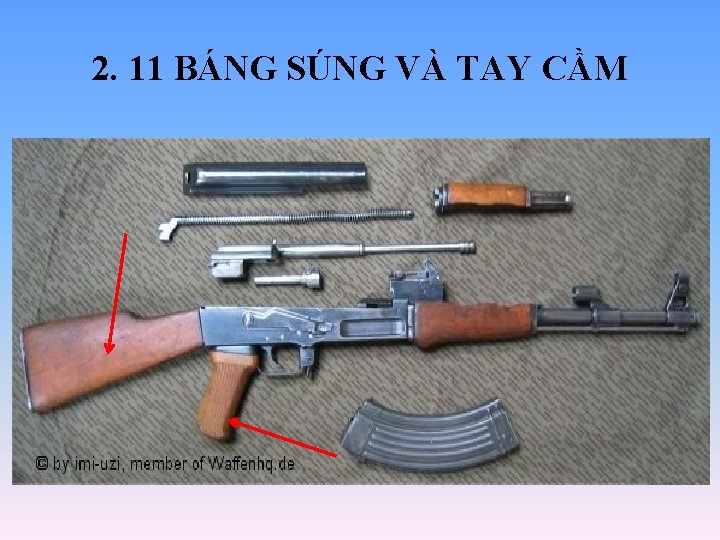

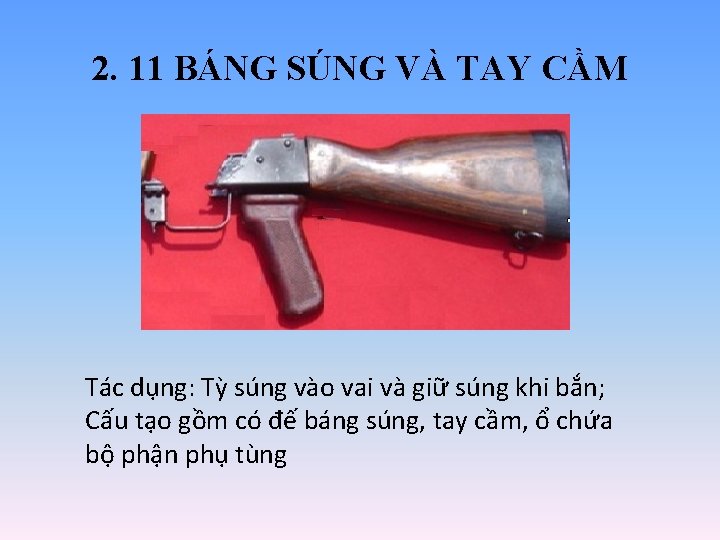

2. 11 BÁNG SÚNG VÀ TAY CẦM

2. 11 BÁNG SÚNG VÀ TAY CẦM Tác dụng: Tỳ súng vào vai và giữ súng khi bắn; Cấu tạo gồm có đế báng súng, tay cầm, ổ chứa bộ phận phụ tùng

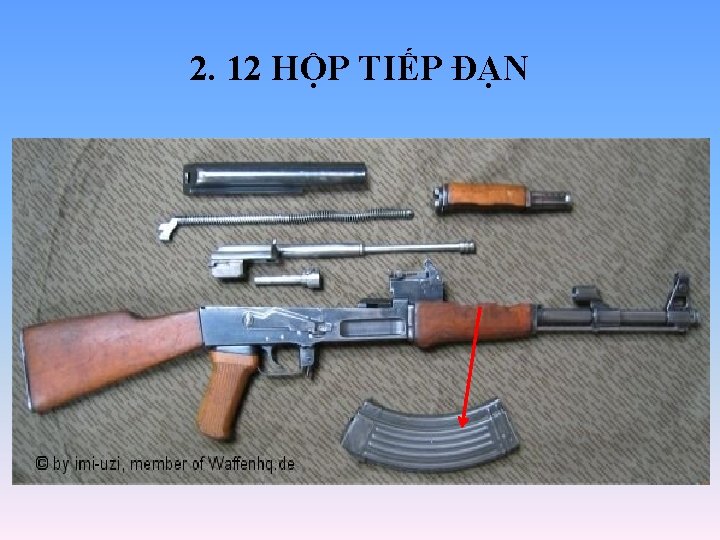

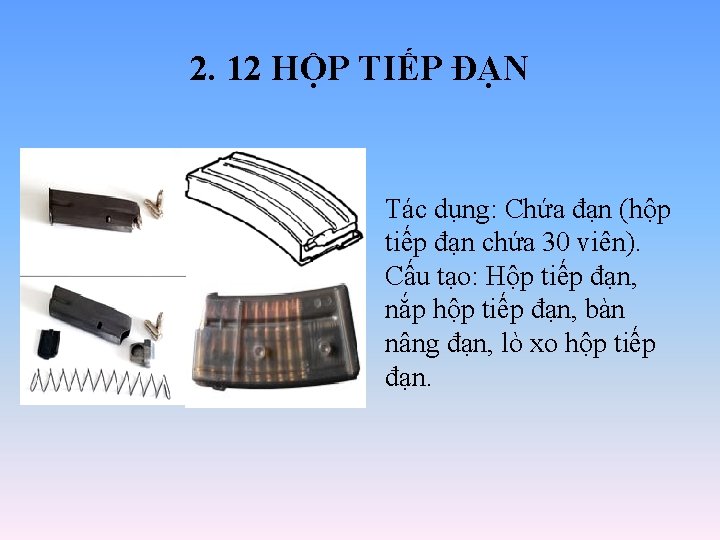

2. 12 HỘP TIẾP ĐẠN

2. 12 HỘP TIẾP ĐẠN Tác dụng: Chứa đạn (hộp tiếp đạn chứa 30 viên). Cấu tạo: Hộp tiếp đạn, nắp hộp tiếp đạn, bàn nâng đạn, lò xo hộp tiếp đạn.

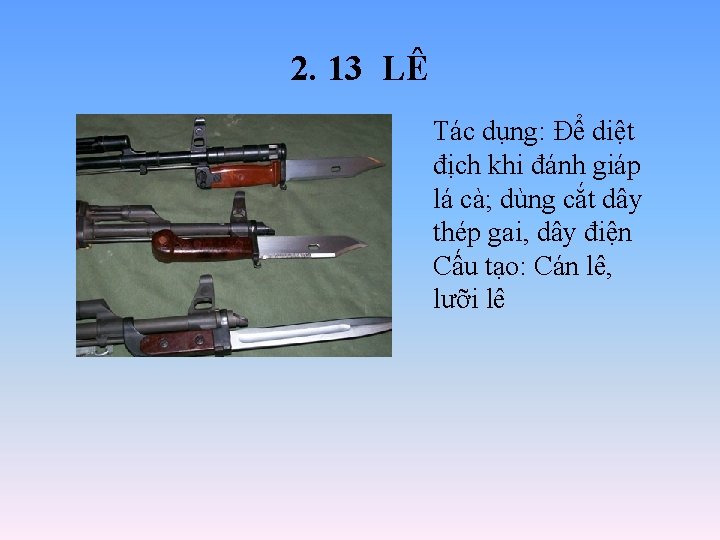

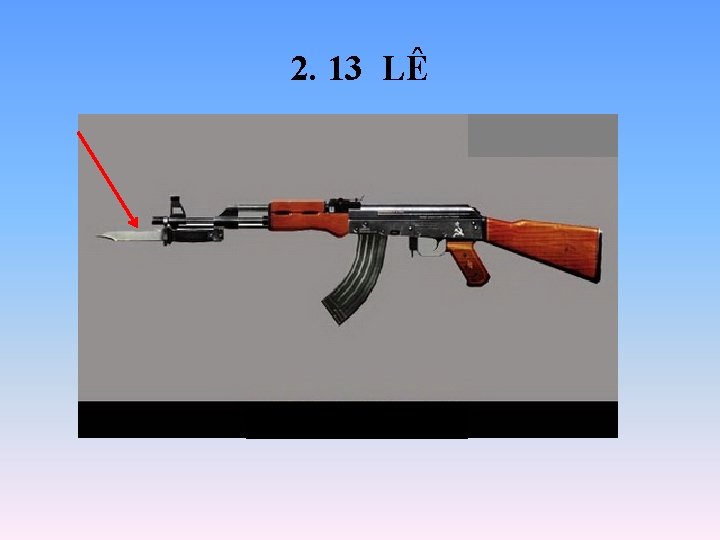

2. 13 LÊ

2. 13 LÊ Tác dụng: Để diệt địch khi đánh giáp lá cà; dùng cắt dây thép gai, dây điện Cấu tạo: Cán lê, lưỡi lê

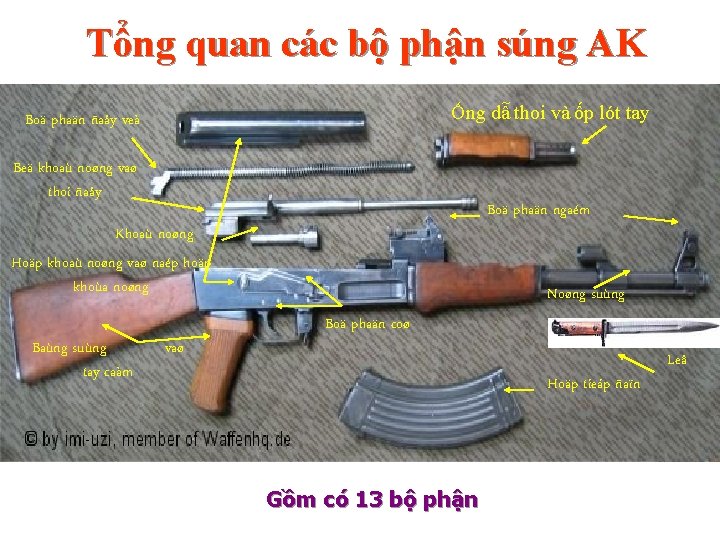

Tổng quan các bộ phận súng AK Ống dẫ thoi và ốp lót tay Boä phaän ñaåy veà Beä khoaù noøng vaø thoi ñaåy Boä phaän ngaém Khoaù noøng Hoäp khoaù noøng vaø naép hoäp khoùa noøng Baùng suùng tay caàm vaø Noøng suùng Boä phaän coø Hoäp tieáp ñaïn Gồm có 13 bộ phận Leâ

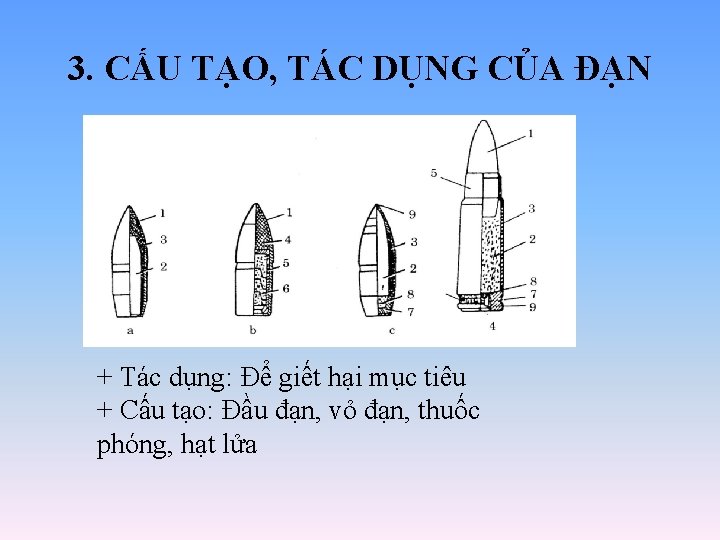

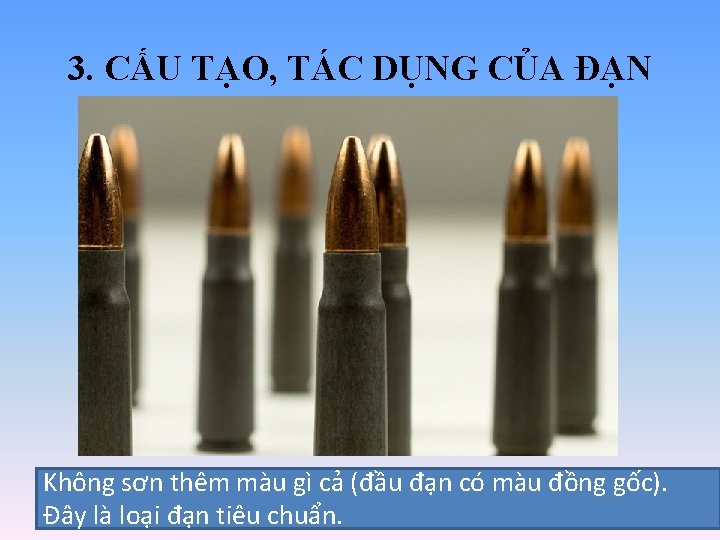

3. CẤU TẠO, TÁC DỤNG CỦA ĐẠN Không sơn thêm màu gì cả (đầu đạn có màu đồng gốc). Đây là loại đạn tiêu chuẩn.

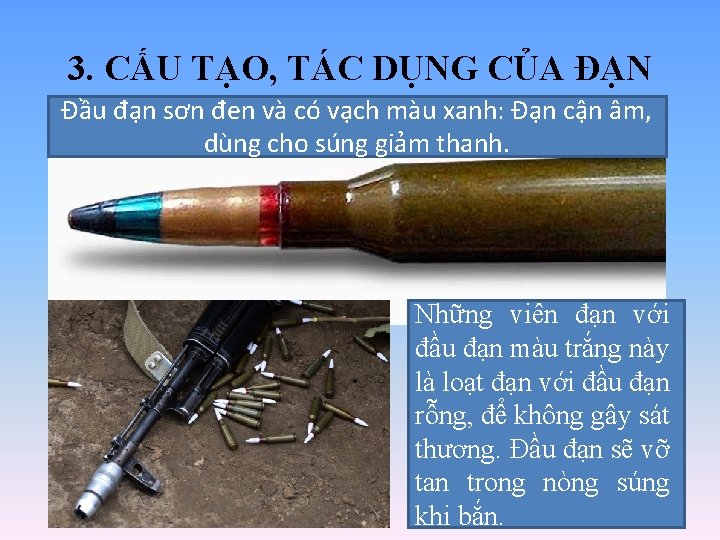

3. CẤU TẠO, TÁC DỤNG CỦA ĐẠN Đầu đạn sơn đen và có vạch màu xanh: Đạn cận âm, dùng cho súng giảm thanh. Những viên đạn với đầu đạn màu trắng này là loạt đạn với đầu đạn rỗng, để không gây sát thương. Đầu đạn sẽ vỡ tan trong nòng súng khi bắn.

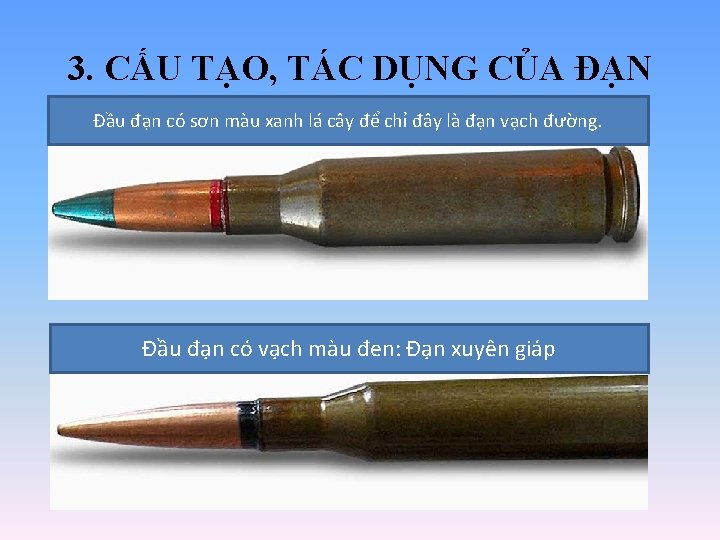

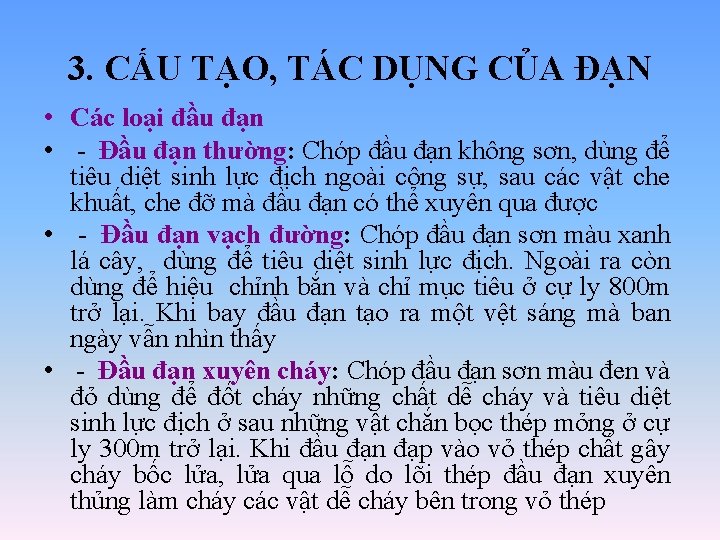

3. CẤU TẠO, TÁC DỤNG CỦA ĐẠN • Các loại đầu đạn • - Đầu đạn thường: Chóp đầu đạn không sơn, dùng để tiêu diệt sinh lực địch ngoài công sự, sau các vật che khuất, che đỡ mà đầu đạn có thể xuyên qua được • - Đầu đạn vạch đường: Chóp đầu đạn sơn màu xanh lá cây, dùng để tiêu diệt sinh lực địch. Ngoài ra còn dùng để hiệu chỉnh bắn và chỉ mục tiêu ở cự ly 800 m trở lại. Khi bay đầu đạn tạo ra một vệt sáng mà ban ngày vẫn nhìn thấy • - Đầu đạn xuyên cháy: Chóp đầu đạn sơn màu đen và đỏ dùng để đốt cháy những chất dễ cháy và tiêu diệt sinh lực địch ở sau những vật chắn bọc thép mỏng ở cự ly 300 m trở lại. Khi đầu đạn đạp vào vỏ thép chất gây cháy bốc lửa, lửa qua lỗ do lõi thép đầu đạn xuyên thủng làm cháy các vật dễ cháy bên trong vỏ thép

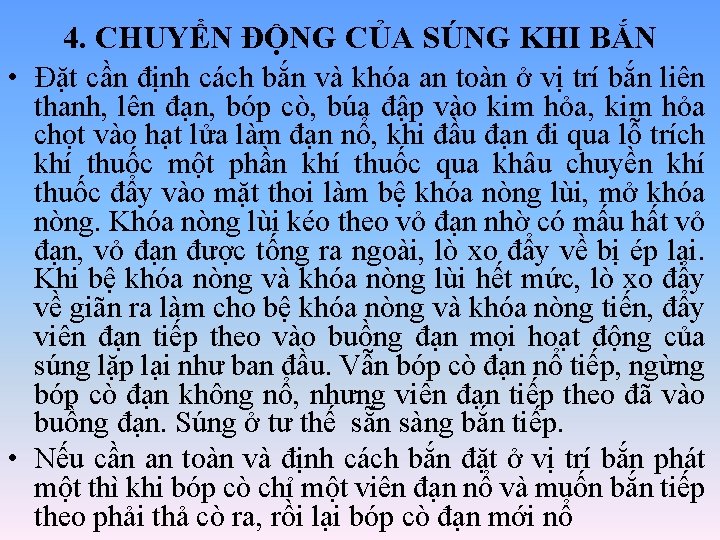

4. CHUYỂN ĐỘNG CỦA SÚNG KHI BẮN • Đặt cần định cách bắn và khóa an toàn ở vị trí bắn liên thanh, lên đạn, bóp cò, búa đập vào kim hỏa, kim hỏa chọt vào hạt lửa làm đạn nổ, khi đầu đạn đi qua lỗ trích khí thuốc một phần khí thuốc qua khâu chuyền khí thuốc đẩy vào mặt thoi làm bệ khóa nòng lùi, mở khóa nòng. Khóa nòng lùi kéo theo vỏ đạn nhờ có mấu hất vỏ đạn, vỏ đạn được tống ra ngoài, lò xo đẩy về bị ép lại. Khi bệ khóa nòng và khóa nòng lùi hết mức, lò xo đẩy về giãn ra làm cho bệ khóa nòng và khóa nòng tiến, đẩy viên đạn tiếp theo vào buồng đạn mọi hoạt động của súng lặp lại như ban đầu. Vẫn bóp cò đạn nổ tiếp, ngừng bóp cò đạn không nổ, nhưng viên đạn tiếp theo đã vào buồng đạn. Súng ở tư thế sẵn sàng bắn tiếp. • Nếu cần an toàn và định cách bắn đặt ở vị trí bắn phát một thì khi bóp cò chỉ một viên đạn nổ và muốn bắn tiếp theo phải thả cò ra, rồi lại bóp cò đạn mới nổ

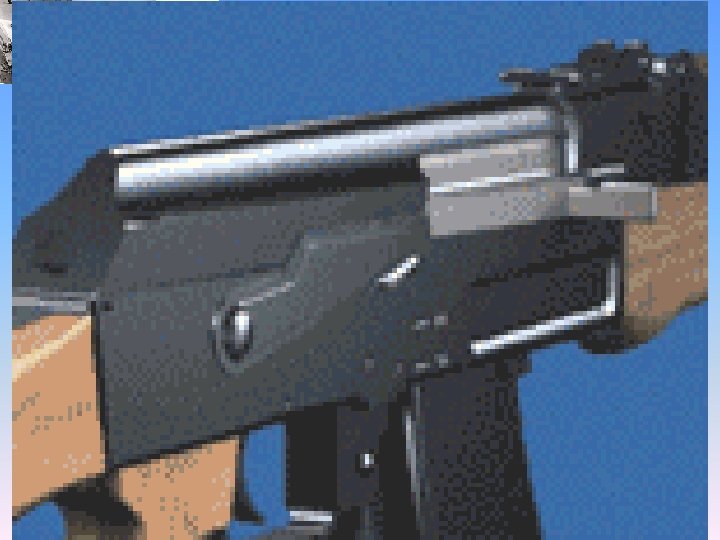

4. Sơ lược chuyển động của súng khi bắn

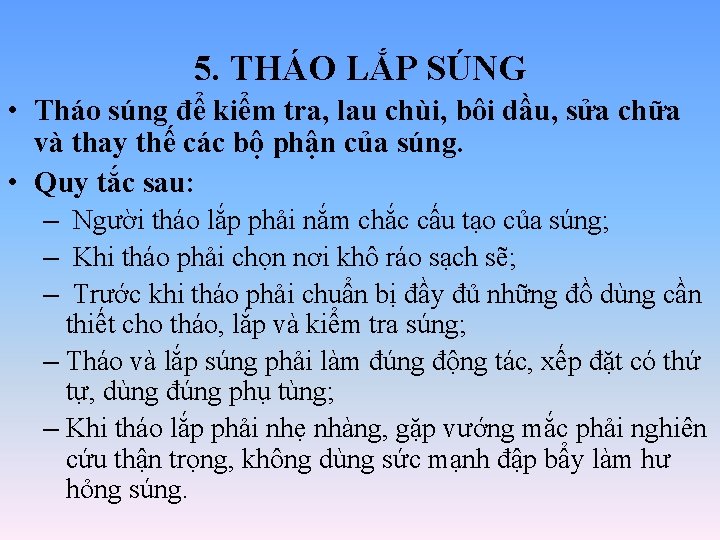

5. THÁO LẮP SÚNG • Tháo súng để kiểm tra, lau chùi, bôi dầu, sửa chữa và thay thế các bộ phận của súng. • Quy tắc sau: – Người tháo lắp phải nắm chắc cấu tạo của súng; – Khi tháo phải chọn nơi khô ráo sạch sẽ; – Trước khi tháo phải chuẩn bị đầy đủ những đồ dùng cần thiết cho tháo, lắp và kiểm tra súng; – Tháo và lắp súng phải làm đúng động tác, xếp đặt có thứ tự, dùng đúng phụ tùng; – Khi tháo lắp phải nhẹ nhàng, gặp vướng mắc phải nghiên cứu thận trọng, không dùng sức mạnh đập bẩy làm hư hỏng súng.

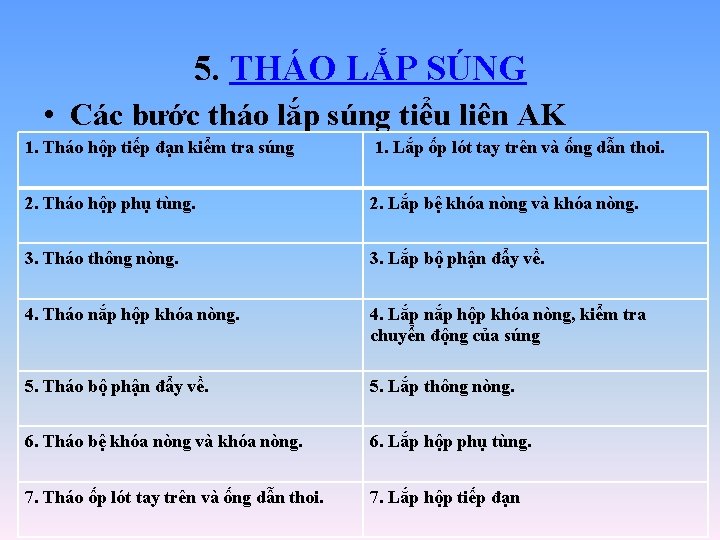

5. THÁO LẮP SÚNG • Các bước tháo lắp súng tiểu liên AK 1. Tháo hộp tiếp đạn kiểm tra súng 1. Lắp ốp lót tay trên và ống dẫn thoi. 2. Tháo hộp phụ tùng. 2. Lắp bệ khóa nòng và khóa nòng. 3. Tháo thông nòng. 3. Lắp bộ phận đẩy về. 4. Tháo nắp hộp khóa nòng. 4. Lắp nắp hộp khóa nòng, kiểm tra chuyển động của súng 5. Tháo bộ phận đẩy về. 5. Lắp thông nòng. 6. Tháo bệ khóa nòng và khóa nòng. 6. Lắp hộp phụ tùng. 7. Tháo ốp lót tay trên và ống dẫn thoi. 7. Lắp hộp tiếp đạn

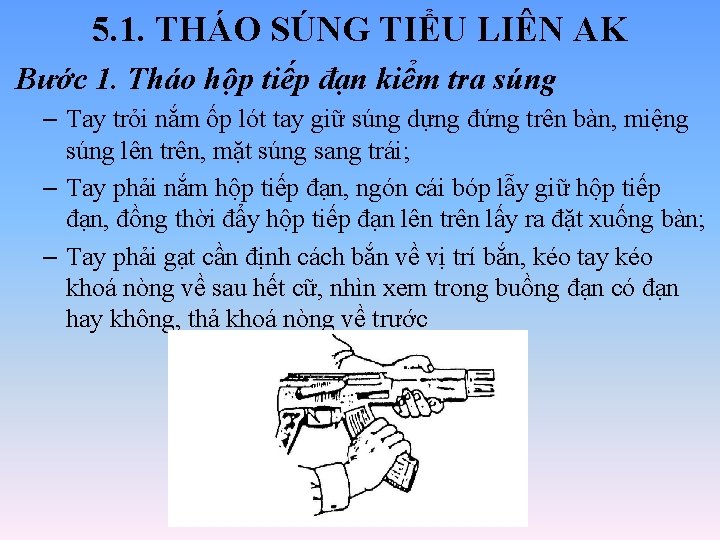

5. 1. THÁO SÚNG TIỂU LIÊN AK Bước 1. Tháo hộp tiếp đạn kiểm tra súng – Tay trỏi nắm ốp lót tay giữ súng dựng đứng trên bàn, miệng súng lên trên, mặt súng sang trái; – Tay phải nắm hộp tiếp đạn, ngón cái bóp lẫy giữ hộp tiếp đạn, đồng thời đẩy hộp tiếp đạn lên trên lấy ra đặt xuống bàn; – Tay phải gạt cần định cách bắn về vị trí bắn, kéo tay kéo khoá nòng về sau hết cữ, nhìn xem trong buồng đạn có đạn hay không, thả khoá nòng về trước

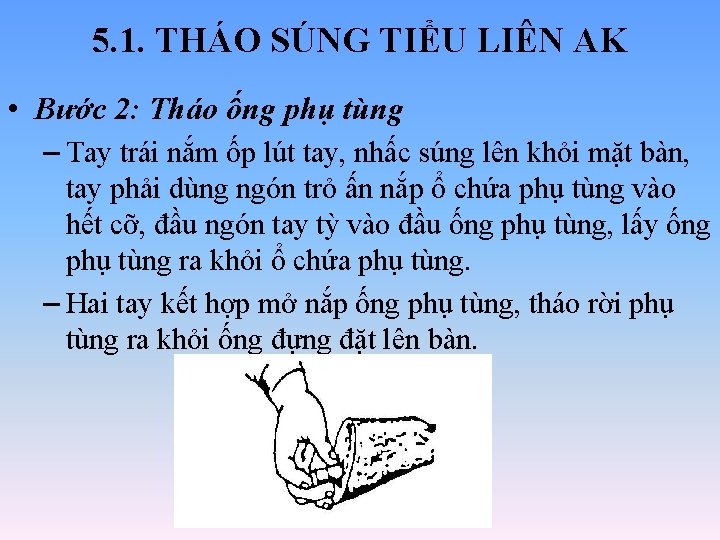

5. 1. THÁO SÚNG TIỂU LIÊN AK • Bước 2: Tháo ống phụ tùng – Tay trái nắm ốp lút tay, nhấc súng lên khỏi mặt bàn, tay phải dùng ngón trỏ ấn nắp ổ chứa phụ tùng vào hết cỡ, đầu ngón tay tỳ vào đầu ống phụ tùng, lấy ống phụ tùng ra khỏi ổ chứa phụ tùng. – Hai tay kết hợp mở nắp ống phụ tùng, tháo rời phụ tùng ra khỏi ống đựng đặt lên bàn.

5. 1. THÁO SÚNG TIỂU LIÊN AK Bước 3: Tháo thông nòng - Tay trái giữ súng như khi tháo hộp tiếp đạn, tay phải cầm thông nòng kéo sang phải sao cho đầu thông nòng rời khỏi khuyết chứa lấy thông nòng ra.

5. 1. THÁO SÚNG TIỂU LIÊN AK • Bước 4: Tháo nắp hộp khoá nòng – Đặt súng trên bàn miệng nòng súng hướng về trước, mặt súng hướng lên trên; – Tay trái nắm cổ báng súng, ngón tay cái ấn mấu giữ nắp hộp khoá nòng tụt vào trong, tay phải cầm nắp hộp khoá nòng nhấc lên lấy ra.

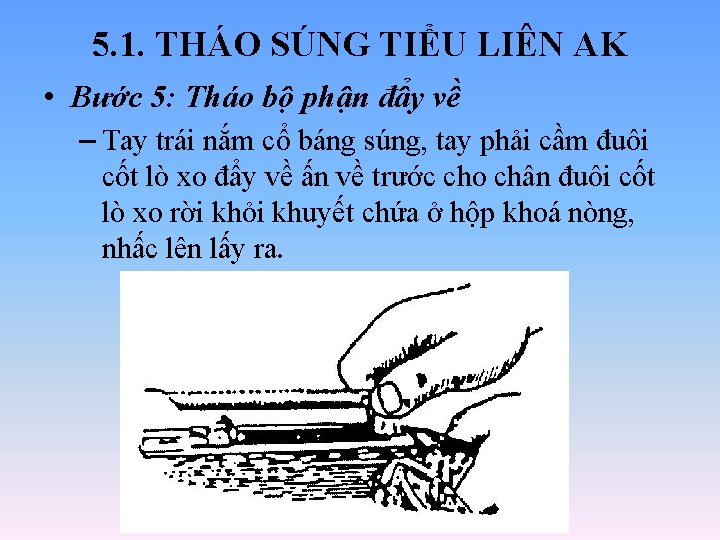

5. 1. THÁO SÚNG TIỂU LIÊN AK • Bước 5: Tháo bộ phận đẩy về – Tay trái nắm cổ báng súng, tay phải cầm đuôi cốt lò xo đẩy về ấn về trước cho chân đuôi cốt lò xo rời khỏi khuyết chứa ở hộp khoá nòng, nhấc lên lấy ra.

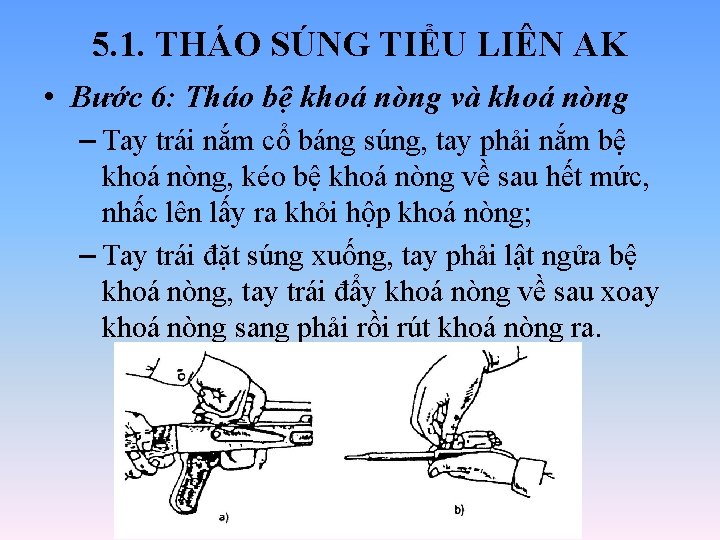

5. 1. THÁO SÚNG TIỂU LIÊN AK • Bước 6: Tháo bệ khoá nòng và khoá nòng – Tay trái nắm cổ báng súng, tay phải nắm bệ khoá nòng, kéo bệ khoá nòng về sau hết mức, nhấc lên lấy ra khỏi hộp khoá nòng; – Tay trái đặt súng xuống, tay phải lật ngửa bệ khoá nòng, tay trái đẩy khoá nòng về sau xoay khoá nòng sang phải rồi rút khoá nòng ra.

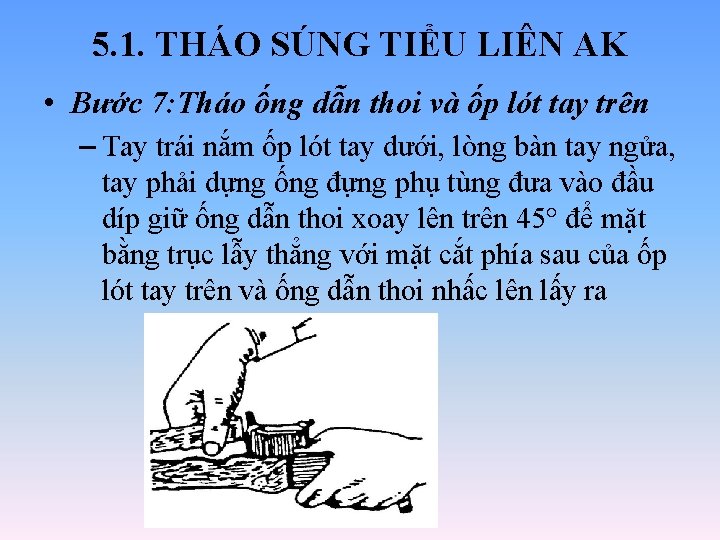

5. 1. THÁO SÚNG TIỂU LIÊN AK • Bước 7: Tháo ống dẫn thoi và ốp lót tay trên – Tay trái nắm ốp lót tay dưới, lòng bàn tay ngửa, tay phải dựng ống đựng phụ tùng đưa vào đầu díp giữ ống dẫn thoi xoay lên trên 45° để mặt bằng trục lẫy thẳng với mặt cắt phía sau của ốp lót tay trên và ống dẫn thoi nhấc lên lấy ra

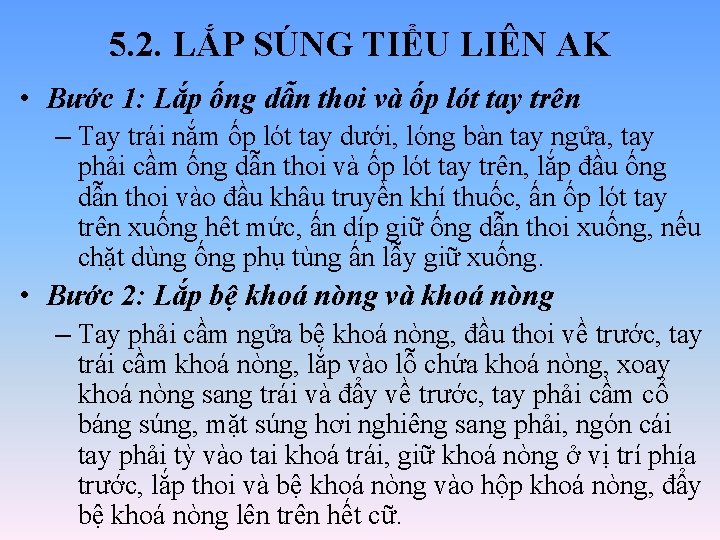

5. 2. LẮP SÚNG TIỂU LIÊN AK • Bước 1: Lắp ống dẫn thoi và ốp lót tay trên – Tay trái nắm ốp lót tay dưới, lóng bàn tay ngửa, tay phải cầm ống dẫn thoi và ốp lót tay trên, lắp đầu ống dẫn thoi vào đầu khâu truyền khí thuốc, ấn ốp lót tay trên xuống hêt mức, ấn díp giữ ống dẫn thoi xuống, nếu chặt dùng ống phụ tùng ấn lẫy giữ xuống. • Bước 2: Lắp bệ khoá nòng và khoá nòng – Tay phải cầm ngửa bệ khoá nòng, đầu thoi về trước, tay trái cầm khoá nòng, lắp vào lỗ chứa khoá nòng, xoay khoá nòng sang trái và đẩy về trước, tay phải cầm cổ báng súng, mặt súng hơi nghiêng sang phải, ngón cái tay phải tỳ vào tai khoá trái, giữ khoá nòng ở vị trí phía trước, lắp thoi và bệ khoá nòng vào hộp khoá nòng, đẩy bệ khoá nòng lên trên hết cữ.

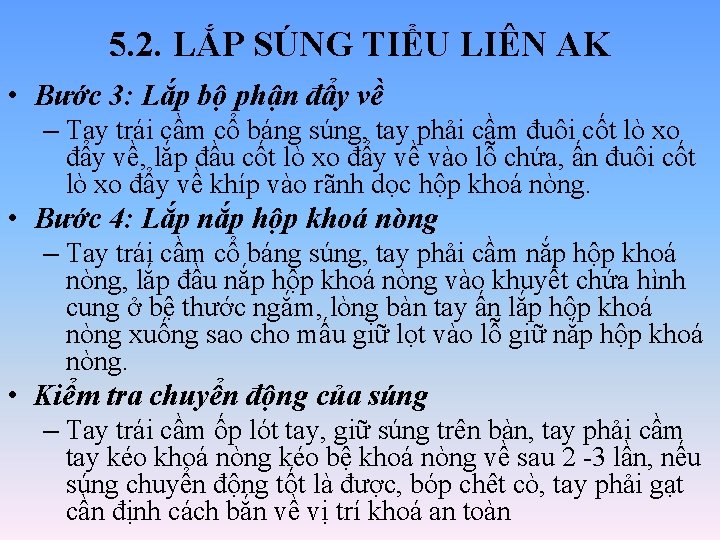

5. 2. LẮP SÚNG TIỂU LIÊN AK • Bước 3: Lắp bộ phận đẩy về – Tay trái cầm cổ báng súng, tay phải cầm đuôi cốt lò xo đẩy về, lắp đầu cốt lò xo đẩy về vào lỗ chứa, ấn đuôi cốt lò xo đẩy về khíp vào rãnh dọc hộp khoá nòng. • Bước 4: Lắp nắp hộp khoá nòng – Tay trái cầm cổ báng súng, tay phải cầm nắp hộp khoá nòng, lắp đầu nắp hộp khoá nòng vào khuyết chứa hình cung ở bệ thước ngắm, lòng bàn tay ấn lắp hộp khoá nòng xuống sao cho mấu giữ lọt vào lỗ giữ nắp hộp khoá nòng. • Kiểm tra chuyển động của súng – Tay trái cầm ốp lót tay, giữ súng trên bàn, tay phải cầm tay kéo khoá nòng kéo bệ khoá nòng về sau 2 -3 lần, nếu súng chuyển động tốt là được, bóp chêt cò, tay phải gạt cần định cách bắn về vị trí khoá an toàn

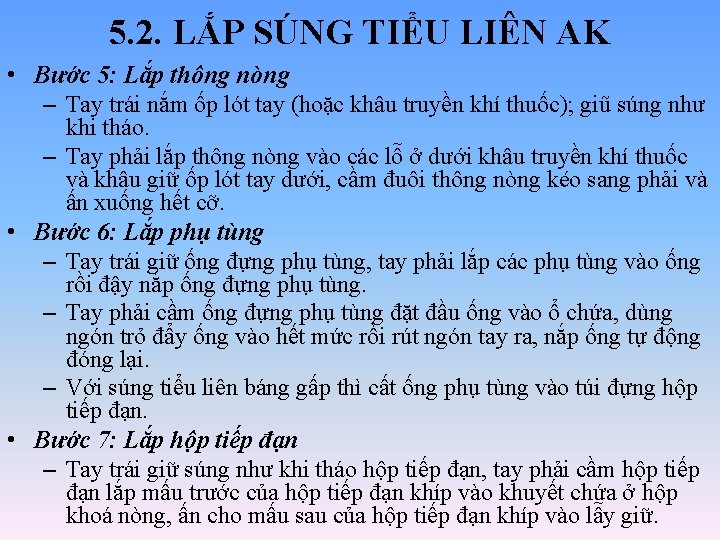

5. 2. LẮP SÚNG TIỂU LIÊN AK • Bước 5: Lắp thông nòng – Tay trái nắm ốp lót tay (hoặc khâu truyền khí thuốc); giũ súng như khi tháo. – Tay phải lắp thông nòng vào các lỗ ở dưới khâu truyền khí thuốc và khâu giữ ốp lót tay dưới, cầm đuôi thông nòng kéo sang phải và ấn xuống hết cỡ. • Bước 6: Lắp phụ tùng – Tay trái giữ ống đựng phụ tùng, tay phải lắp các phụ tùng vào ống rồi đậy nắp ống đựng phụ tùng. – Tay phải cầm ống đựng phụ tùng đặt đầu ống vào ổ chứa, dùng ngón trỏ đẩy ống vào hết mức rồi rút ngón tay ra, nắp ống tự động đóng lại. – Với súng tiểu liên báng gấp thì cất ống phụ tùng vào túi đựng hộp tiếp đạn. • Bước 7: Lắp hộp tiếp đạn – Tay trái giữ súng như khi tháo hộp tiếp đạn, tay phải cầm hộp tiếp đạn lắp mấu trước của hộp tiếp đạn khíp vào khuyết chứa ở hộp khoá nòng, ấn cho mấu sau của hộp tiếp đạn khíp vào lẫy giữ.

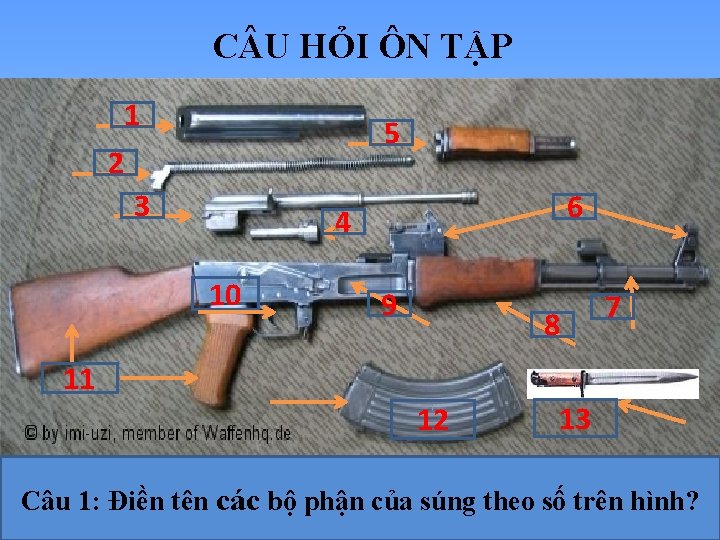

C U HỎI ÔN TẬP 1 5 2 3 6 4 10 9 8 7 11 12 13 Câu 1: Điền tên các bộ phận của súng theo số trên hình?

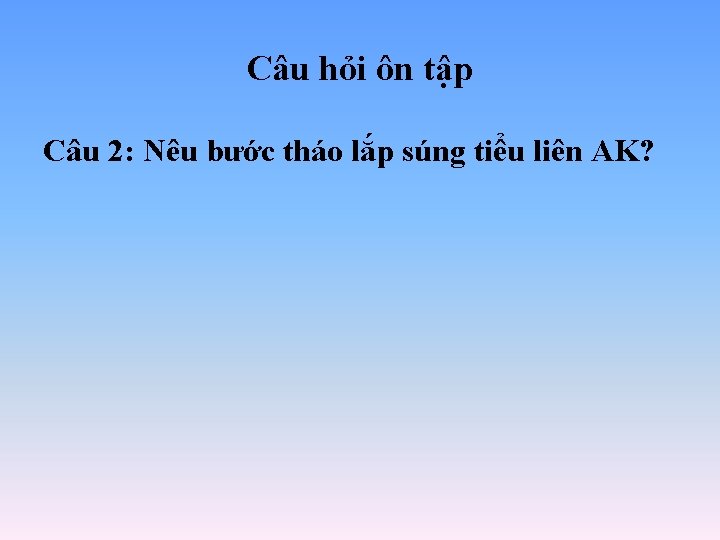

Câu hỏi ôn tập Câu 2: Nêu bước tháo lắp súng tiểu liên AK?
