Térmica de combustión La energía necesaria para mover las turbinas se obtiene al quemar carbón, fuel, gas natural, biodiésel, Chimenea madera o cualquier otro combustible. El calor obtenido en esta Caldera combustión se emplea para hervir agua en una caldera y Molino generar vapor a gran presión. Carbón El vapor se hace llegar a las Calentador turbinas para que, en su de aire expansión, sea capaz de ponerlas en movimiento para generar electricidad. Aire Transformador Vapor Turbina Combustión Condensador Generador Torre de refrigeración
Térmica de ciclo combinado Son centrales térmicas de combustión que están dotadas de una turbina de gas y una turbina de vapor. Los gases calientes que mueven la turbina de gas se reutilizan para generar el vapor necesario para hacer girar la turbina de vapor. Con ello se consigue un rendimiento mayor que el de las centrales térmicas convencionales. Gases calientes Condensador Bomba Turbina de gas Combustible Electricidad Turbina de vapor Combustión Intercambiador de calor Electricidad Generador Entrada de aire al compresor Aire
Térmica nuclear La energía necesaria para generar el vapor que moverá la turbina se obtiene a partir de reacciones controladas de fisión nuclear. Red eléctrica Generador de vapor Vapor Generador Turbina Torre de refrigeración Bomba Electricidad Bomba Transformador Agua caliente Agua fría
Solar de temperatura media La radiación solar es captada por unos espejos parabólicos o cilidro-parabólicos. En su foco, un absorbedor (cilindro de vidrio relleno de un fluido portador de calor) recibe la energía concentrada por los espejos alcanzando temperaturas de hasta 300 ºC, suficientes para producir el vapor a presión necesario para impulsar la turbina. Absorbedores Tanques de fluido Vapor Turbina Generador Transformador Caldera
Solar de alta temperatura La radiación solar incide en una amplia superficie cubierta de grandes espejos, helióstatos, que la concentran en un colector, el cual se calienta hasta temperaturas de 1000 °C o más. El fluido portador transporta el calor desde el colector a una caldera, donde se produce vapor de agua que impulsará la turbina unida al generador por un eje. Torre con colector Helióstatos Depósitos de fluido Caldera Vapor Turbina Transformador Generador Agua
Geotérmica Las instalaciones geotérmicas de alta temperatura extraen directamente el vapor de agua de la tierra con técnicas similares a las empleadas para extraer el petróleo. El vapor se separa del agua líquida y es aprovechado para impulsar las turbinas del generador. Silenciador Separador Vapor Agua Deshumidificador Pozo productor de vapor y agua caliente Pozo inyector de agua Generador Transformador
Hidroeléctrica La turbina gira impulsada por la caída del agua que se encuentra almacenada en un embalse. Algunas centrales hidroeléctricas están dotadas de un sistema de bombeo que aprovecha la energía sobrante para volver a enviar parte del agua al embalse. De esta manera, aseguran el suministro aunque el caudal que alimenta el embalse sea escaso. Transformador Alternador Turbina
Eólica La energía del viento se aprovecha para producir electricidad gracias a los aerogeneradores. Estos molinos de viento están dotados de un multiplicador que permite elevar la velocidad de rotación desde las 20 -35 revoluciones por minuto de la hélice hasta las 1500 que llegan al generador. Eje motriz Multiplicador Generador Acoplamiento Pala del rotor Conductores de electricidad Soporte o torre
Solar fotovoltaica En este tipo de instalaciones, la energía solar se transforma directamente en energía eléctrica, usando para ello células solares fotovoltaicas. Las células fotovoltaicas se montan sobre paneles que pueden ser fijos u orientables; estos últimos pueden aprovechar mejor la luz solar.

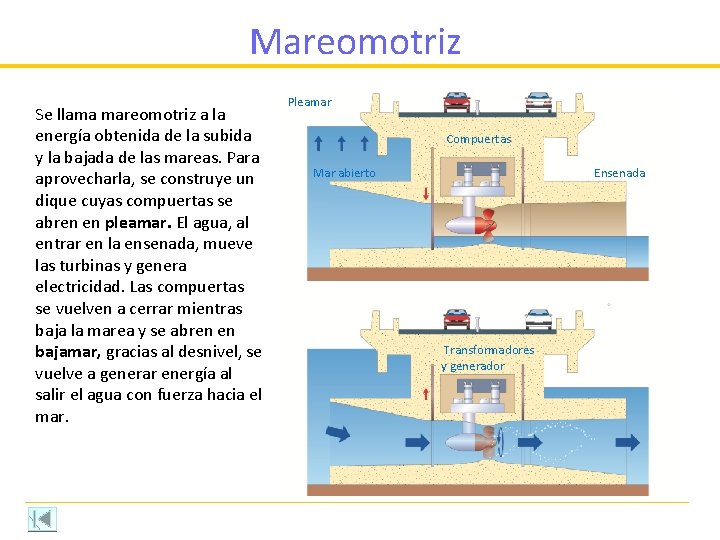

Mareomotriz Se llama mareomotriz a la energía obtenida de la subida y la bajada de las mareas. Para aprovecharla, se construye un dique cuyas compuertas se abren en pleamar. El agua, al entrar en la ensenada, mueve las turbinas y genera electricidad. Las compuertas se vuelven a cerrar mientras baja la marea y se abren en bajamar, gracias al desnivel, se vuelve a generar energía al salir el agua con fuerza hacia el mar. Pleamar Compuertas Mar abierto Ensenada Transformadores y generador
