TRITECH ANALYSE FONCTIONNELLE ET STRUCTURELLE

ANALYSE SADT Niveau A-0: Fonction globale C: Type de palette Type de platine Nbre de rangs W: Elec 3 X 400 V R: Vitesses de transfert E: Ordres de l’op. Informations Palette Platines Palettiser des platines A-0 Palettiseur Tritech Palette de platines

Niveau A 0 : Organisation fonctionnelle C: Type de palette E: Ordres de l’op. W: Elec 3 X 400 V type de platines R: Vitsses de transfert Nbre de rangs Informations Dialoguer Gérer les sécurités Pupitre, Voyants, … Chaîne de sécurité Gérer les énergies Gérer les signaux API Transformateurs Sectionneur, … Palette Empiler platines sur palette Palette de platines Partie Opérative A 0 Palettiseur Tritech

DIAGRAMME FAST Décomposition fonctionnelle : Lien entre fonctionnel et structurel Analyse fonctionnelle descendante Fonction principale Sous fonction niveau 1 Sous fonction niveau 2 Décomposition structurelle Sous-système associé Sous-ensemble associé

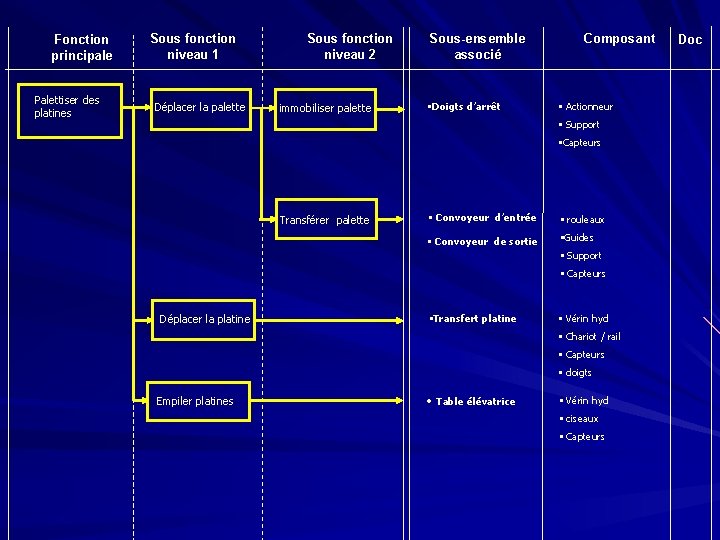

Fonction principale Palettiser des platines Sous fonction niveau 1 Déplacer la palette Sous fonction niveau 2 immobiliser palette Sous-ensemble associé • Doigts d’arrêt Composant • Actionneur • Support • Capteurs Transférer palette • Convoyeur d’entrée • rouleaux • Convoyeur de sortie • Guides • Support • Capteurs Déplacer la platine • Transfert platine • Vérin hyd • Chariot / rail • Capteurs • doigts Empiler platines • Table élévatrice • Vérin hyd • ciseaux • Capteurs Doc
