Tript MPPC Hole 5 3 32 Mount Bias

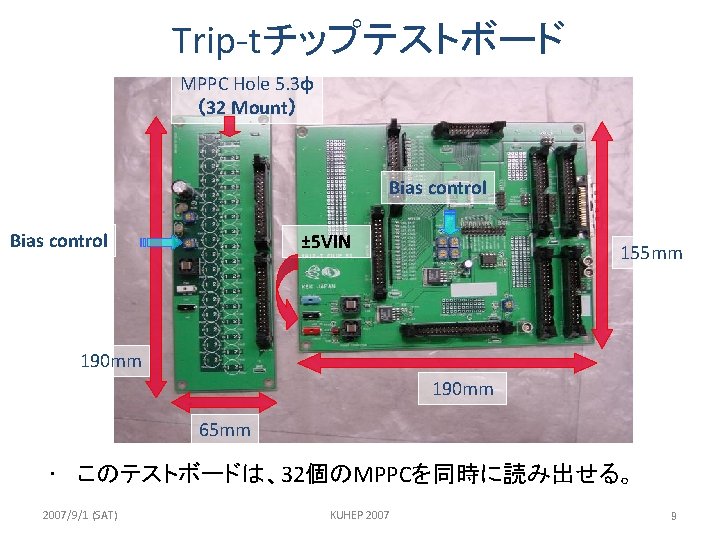

Trip-tチップテストボード MPPC Hole 5. 3φ (32 Mount) Bias control ± 5 VIN 155 mm 190 mm 65 mm • このテストボードは、32個のMPPCを同時に読み出せる。 2007/9/1 (SAT) KUHEP 2007 9

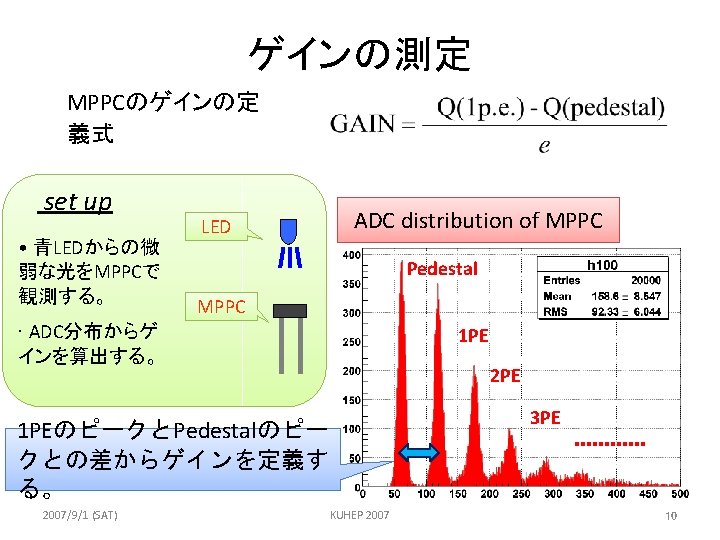

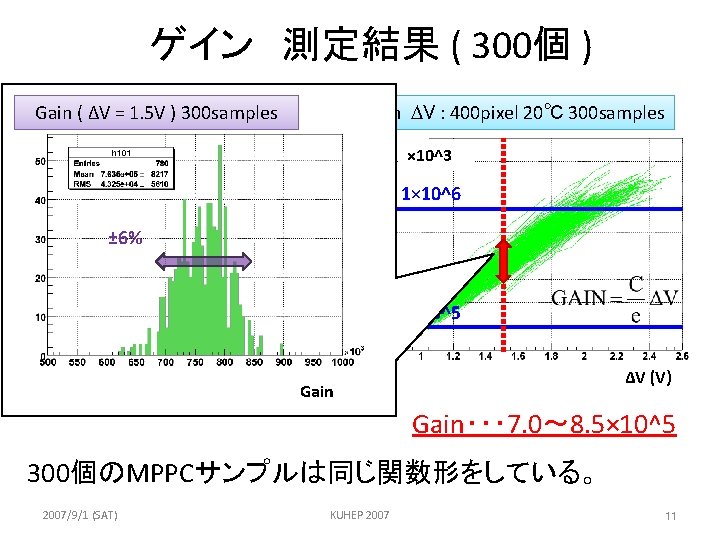

ゲイン 測定結果 ( 300個 ) Gain DV : 400 pixel 20℃ 300 samples Gain: (400 pixel ΔV = 1. 5 V 20℃ ) 300 samples × 10^3 1× 10^6 ± 6% 5× 10^5 ΔV (V) Bias voltage (V) Gain・・・ 7. 0~ 8. 5× 10^5 300個のMPPCサンプルは同じ関数形をしている。 2007/9/1 (SAT) KUHEP 2007 11

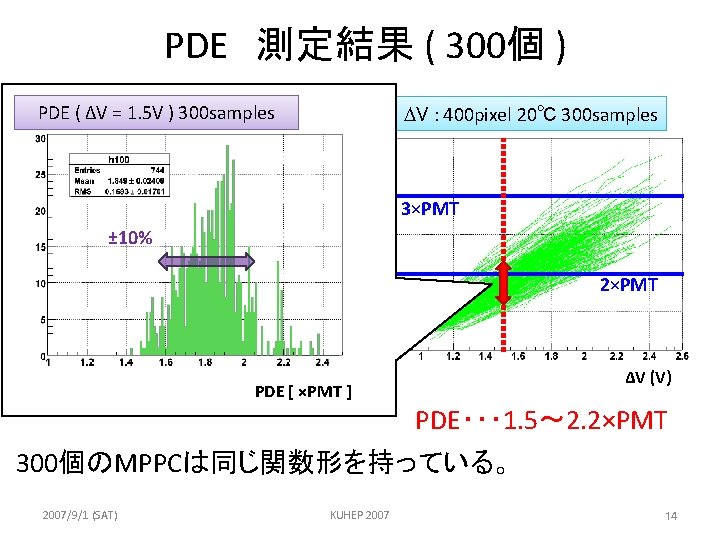

PDE 測定結果 ( 300個 ) PDE: (400 pixel ΔV = 1. 5 V ) 300 samples PDE 20℃ 300 samples PDE DV : 400 pixel 20℃ 300 samples 3×PMT ± 10% 2×PMT ΔV (V) Bias voltage (V) PDE [ ×PMT ] PDE・・・ 1. 5~ 2. 2×PMT 300個のMPPCは同じ関数形を持っている。 2007/9/1 (SAT) KUHEP 2007 14
ノイズレート 測定結果 ( 300個 ) Noise rate [k. Hz] DV : 400 pixel 20℃ 300 samples Noise rate [k. Hz] 400 pixel ( ΔV = : 2 V ) 300 samples 20℃ 300 samples Noise rate vs. Breakdown voltage 500 k. Hz ± 18% 250 k. Hz Noise rate [ k. Hz ] Bias voltage (V) Noise ・・・ 200~ 450 k. Hz 2007/9/1 (SAT) ΔV (V) Breakdown voltage [V] ノイズレートはブレイクダウン電圧と関係があ るようだが、詳しいことは不明である。 KUHEP 2007 16
クロストーク + アフターパルス 測定結果 ( 300個 ) Cross-talk ++ After pulse: ( 400 pixel Cross-talk ΔV = 2 V ) 20℃ 300 samples Cross-talk + After pulse DV : 400 pixel 20℃ 300 samples 50% ± 10% Bias voltage (V) Cross-talk + After pulse Prob. 30% ΔV (V) Cross-talk & after pulse rate・・・ 27~33% 300個のMPPCは同じ関数形を持っている。 18
T 2 K実験からの要請と測定結果 300個のMPPC(S 10362 -11 -050 CK 400 pixel)について・・・ index 要求 測定結果 有感領域 1. 2× 1. 2 mm 2 now testing… ピクセル数 100/400 (/mm^2) OK ゲイン ~1× 106 7. 3~8. 5× 105 1 PEノイズレート <1 MHz 200~450 k. Hz X-Talk + A. P. <5% 27~33% 光子検出効率 (PDE) >1×PMT 1. 7~2. 2×PMT (2. 0 V) MPPCは、T 2 K実験に用いることが可能である。 2007/9/1 (SAT) KUHEP 2007 19
