Trip Distribution The Conventional Four Step Modelling Process

Trip Distribution

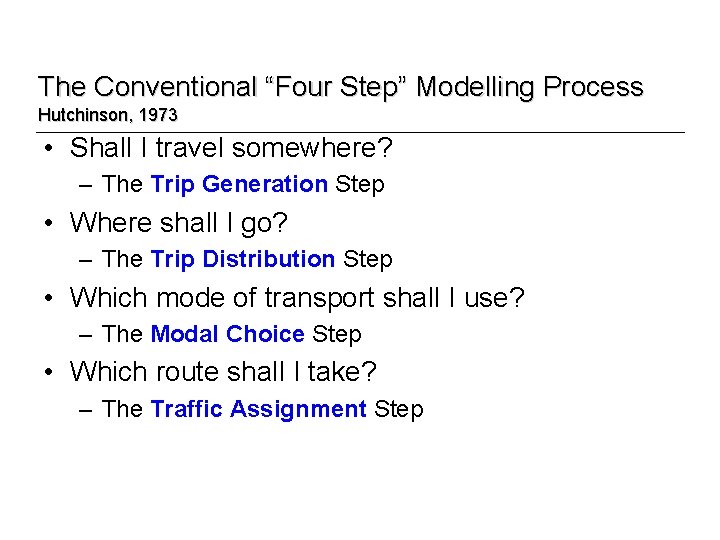

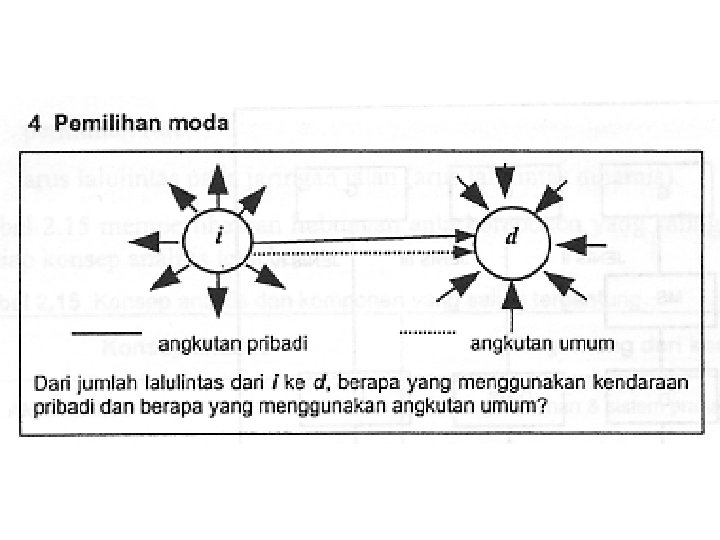

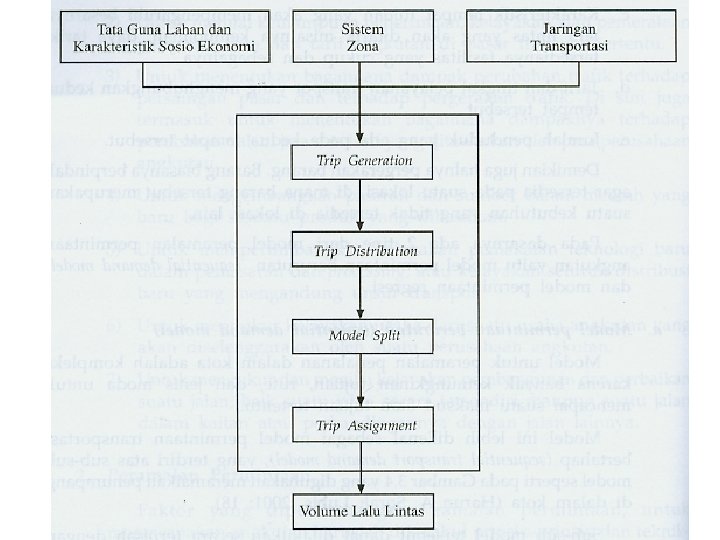

The Conventional “Four Step” Modelling Process Hutchinson, 1973 • Shall I travel somewhere? – The Trip Generation Step • Where shall I go? – The Trip Distribution Step • Which mode of transport shall I use? – The Modal Choice Step • Which route shall I take? – The Traffic Assignment Step

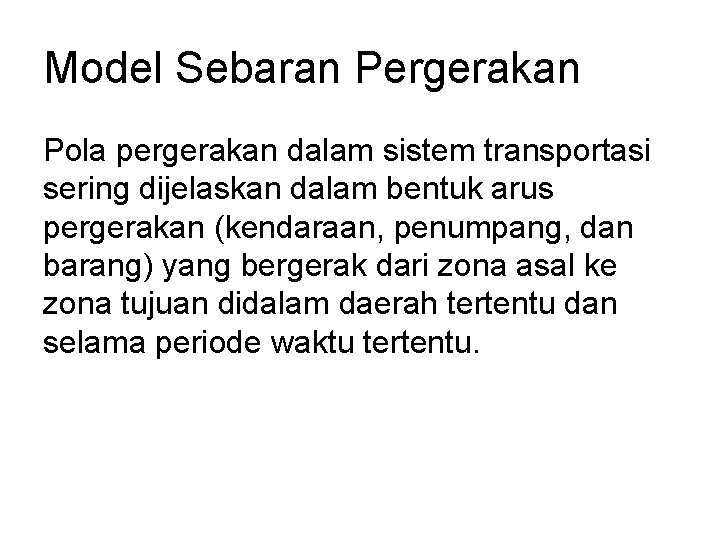

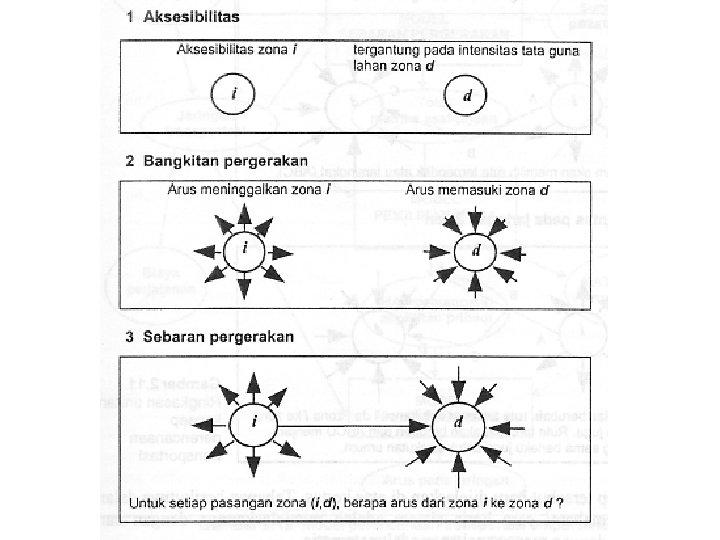

Model Sebaran Pergerakan Pola pergerakan dalam sistem transportasi sering dijelaskan dalam bentuk arus pergerakan (kendaraan, penumpang, dan barang) yang bergerak dari zona asal ke zona tujuan didalam daerah tertentu dan selama periode waktu tertentu.

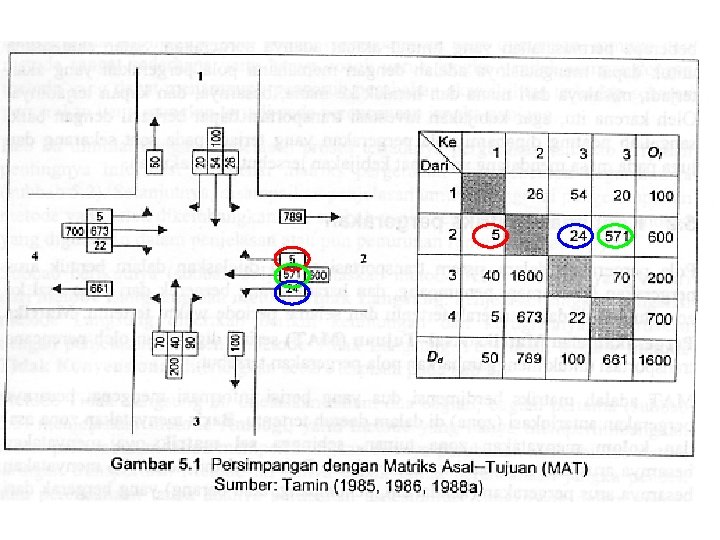

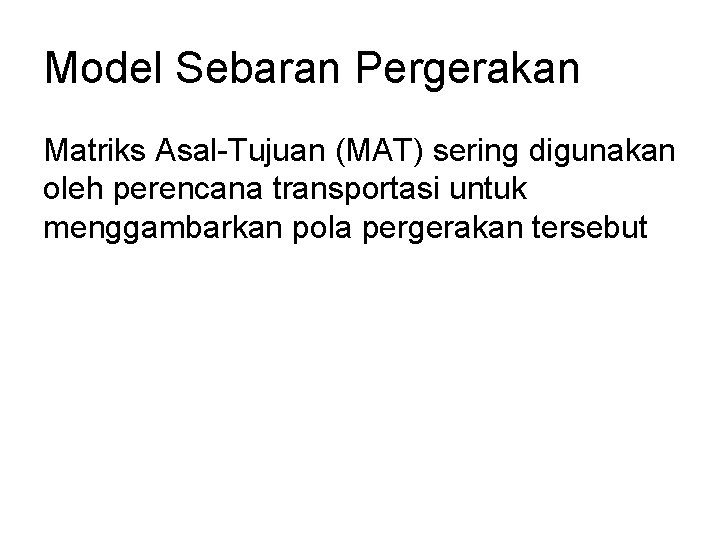

Model Sebaran Pergerakan Matriks Asal-Tujuan (MAT) sering digunakan oleh perencana transportasi untuk menggambarkan pola pergerakan tersebut

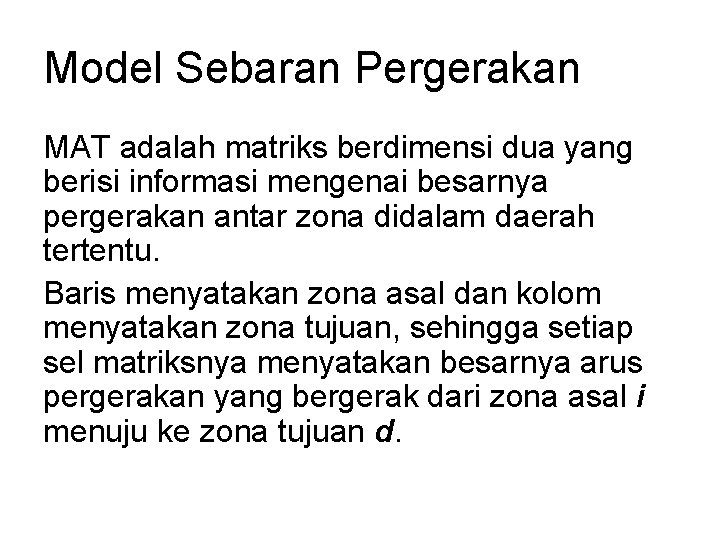

Model Sebaran Pergerakan MAT adalah matriks berdimensi dua yang berisi informasi mengenai besarnya pergerakan antar zona didalam daerah tertentu. Baris menyatakan zona asal dan kolom menyatakan zona tujuan, sehingga setiap sel matriksnya menyatakan besarnya arus pergerakan yang bergerak dari zona asal i menuju ke zona tujuan d.

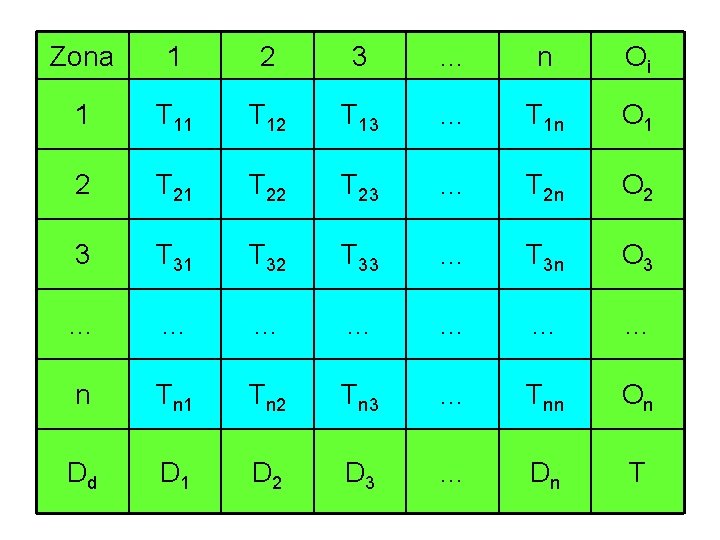

Zona 1 2 3 … n Oi 1 T 12 T 13 … T 1 n O 1 2 T 21 T 22 T 23 … T 2 n O 2 3 T 31 T 32 T 33 … T 3 n O 3 … … … … n Tn 1 Tn 2 Tn 3 … Tnn On Dd D 1 D 2 D 3 … Dn T

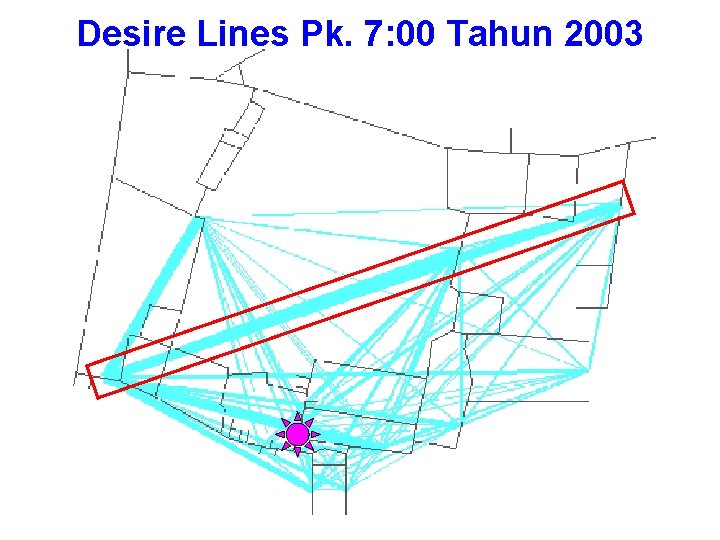

Desire Lines Pk. 7: 00 Tahun 2003

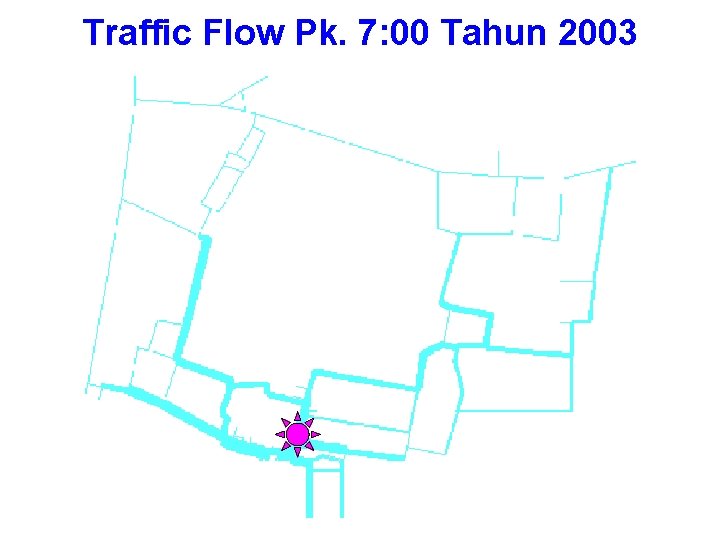

Traffic Flow Pk. 7: 00 Tahun 2003

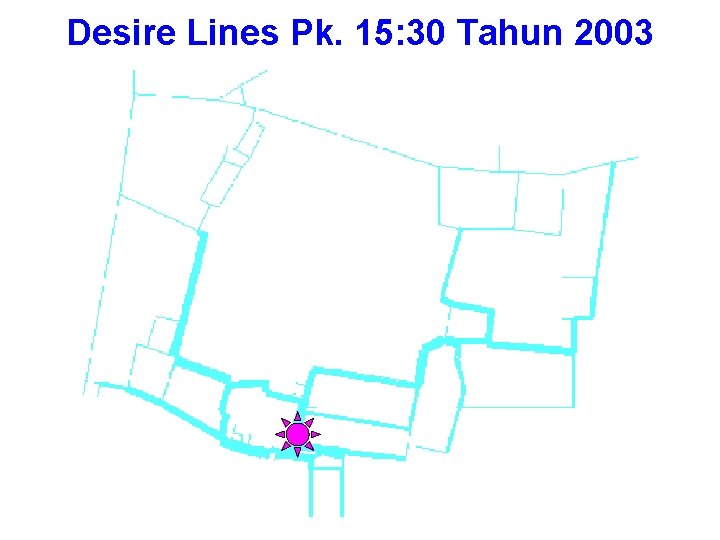

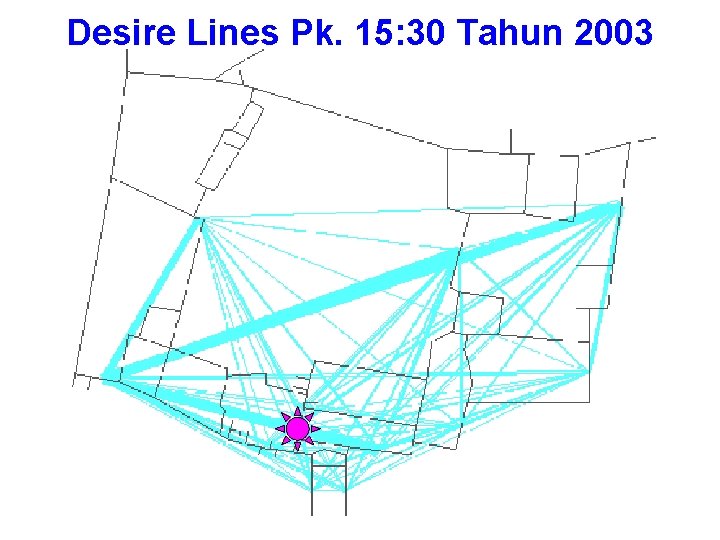

Desire Lines Pk. 15: 30 Tahun 2003

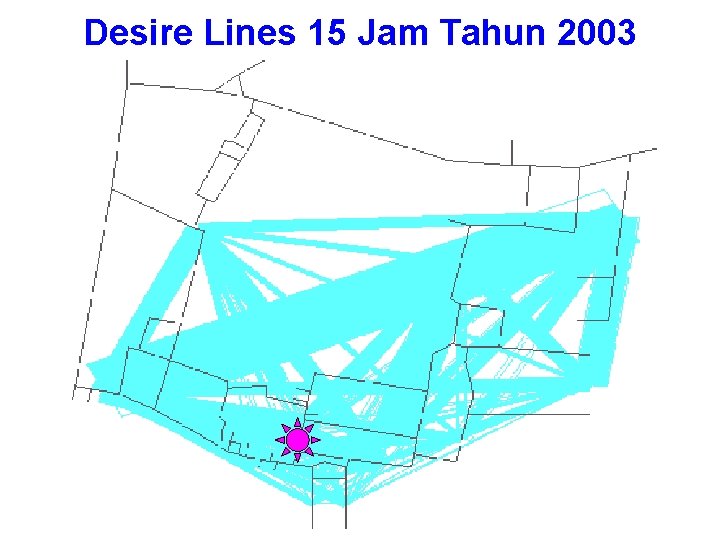

Desire Lines 15 Jam Tahun 2003

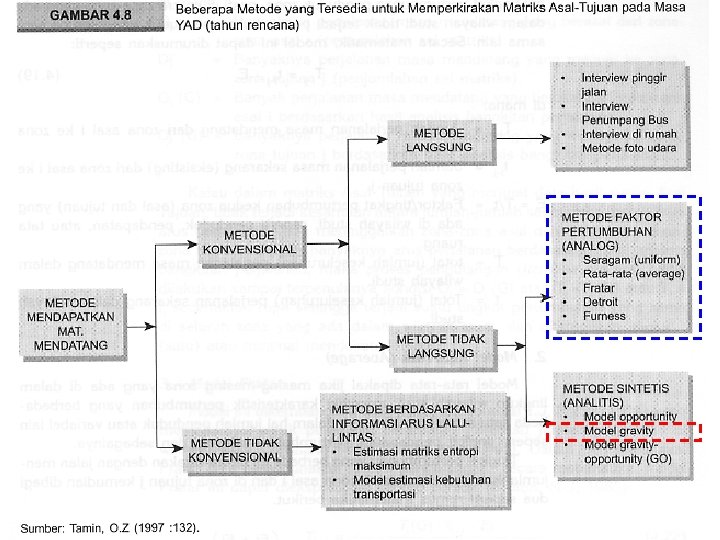

Metode Analogi • Metode Tanpa-Batasan (unconstrained) • Metode Batasan-Bangkitan (productionconstrained) • Metode Batasan-Tarikan (attraction constrained)

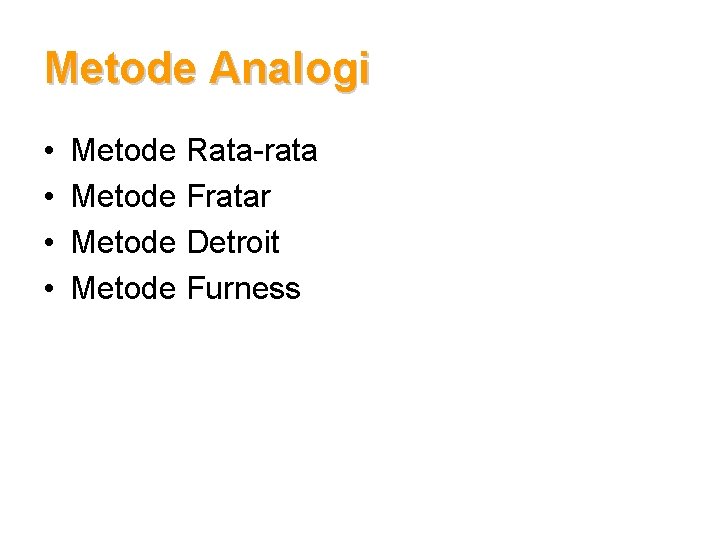

Metode Analogi • • Metode Rata-rata Metode Fratar Metode Detroit Metode Furness

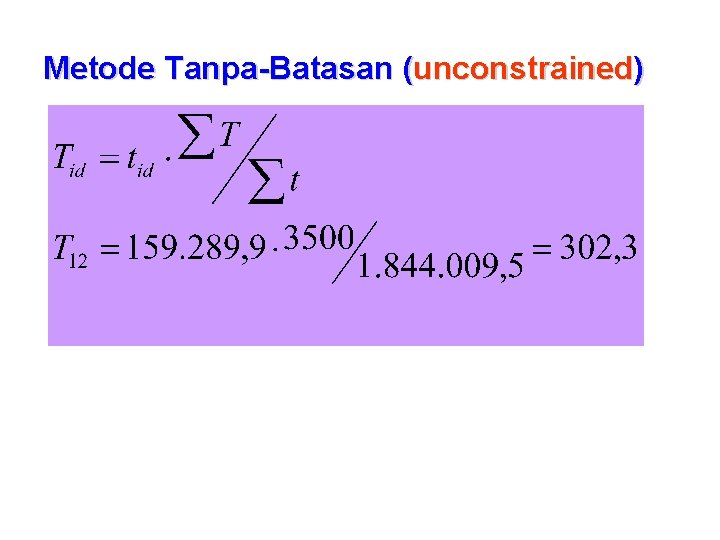

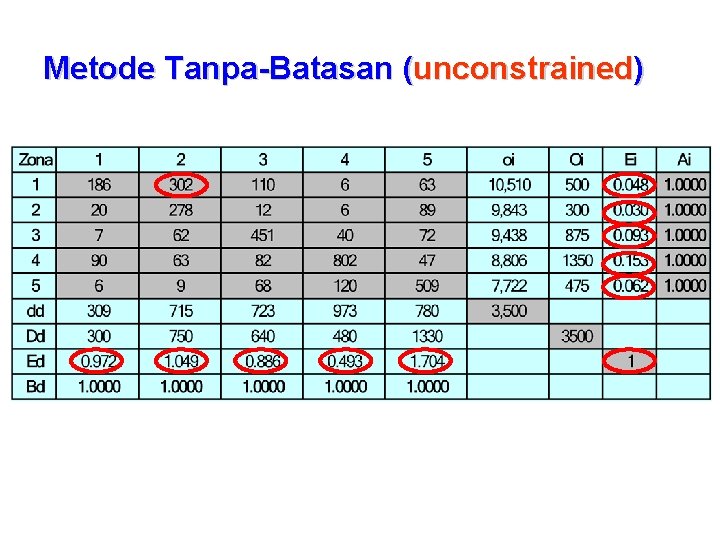

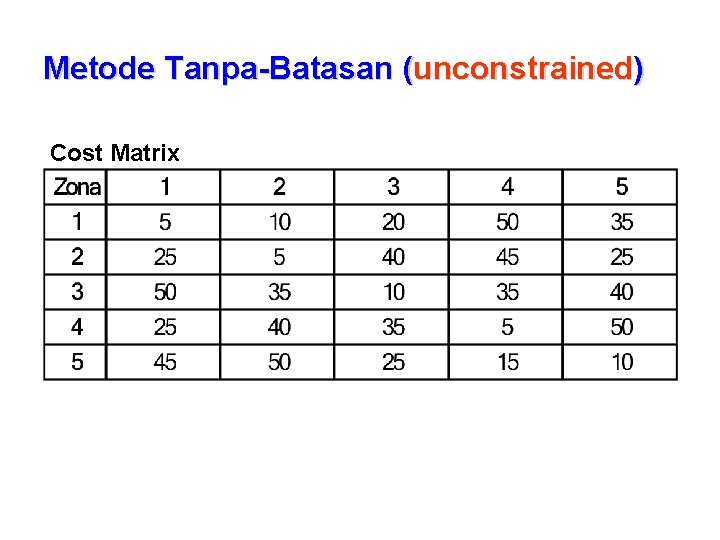

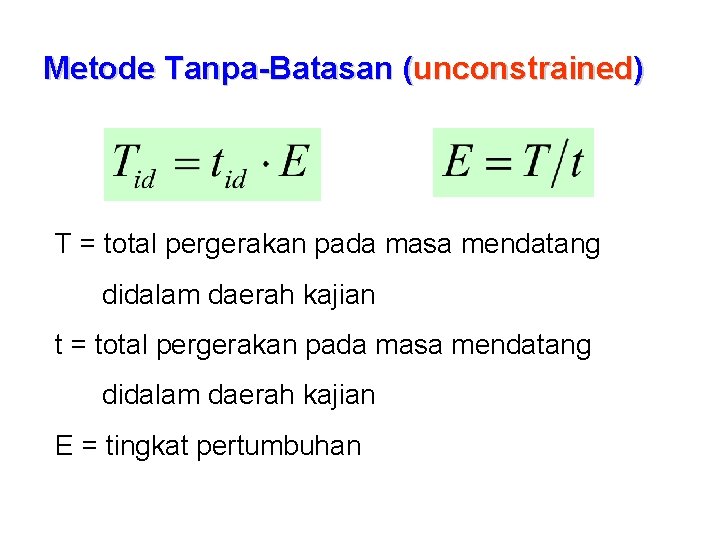

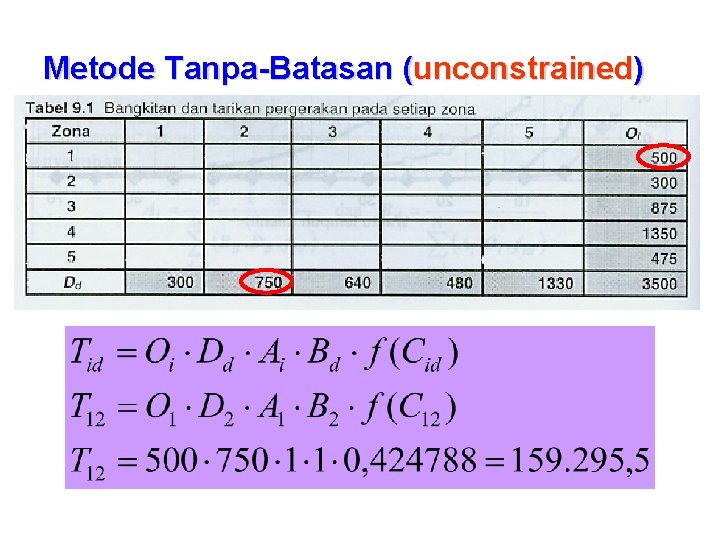

Metode Tanpa-Batasan (unconstrained) T = total pergerakan pada masa mendatang didalam daerah kajian t = total pergerakan pada masa mendatang didalam daerah kajian E = tingkat pertumbuhan

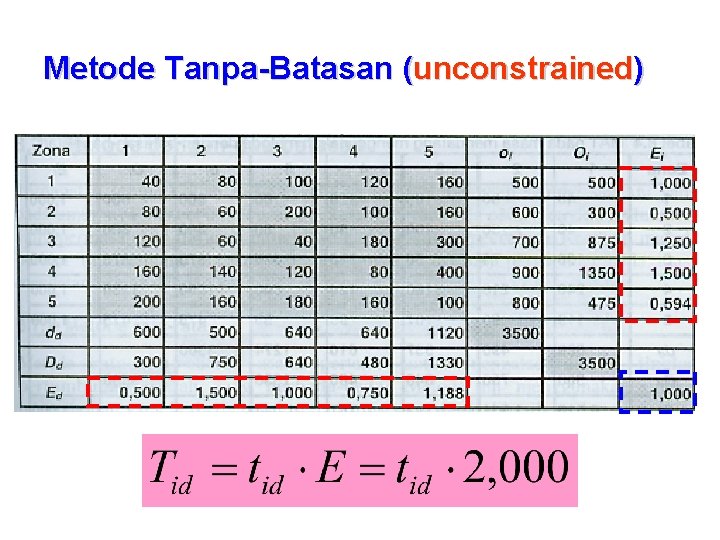

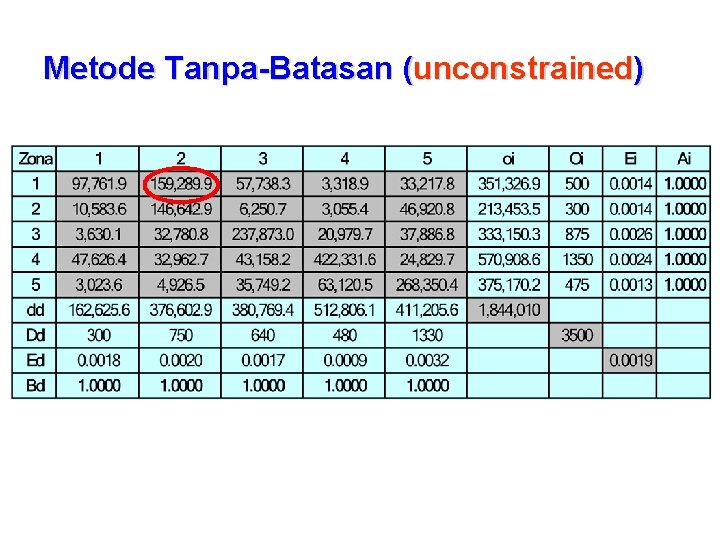

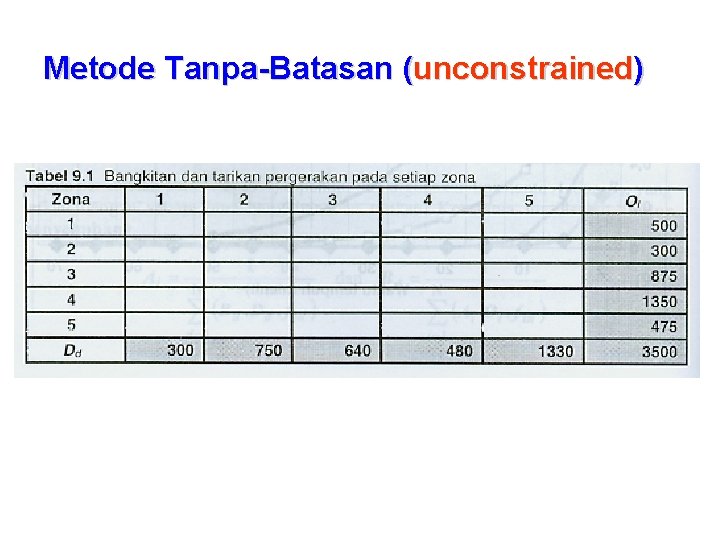

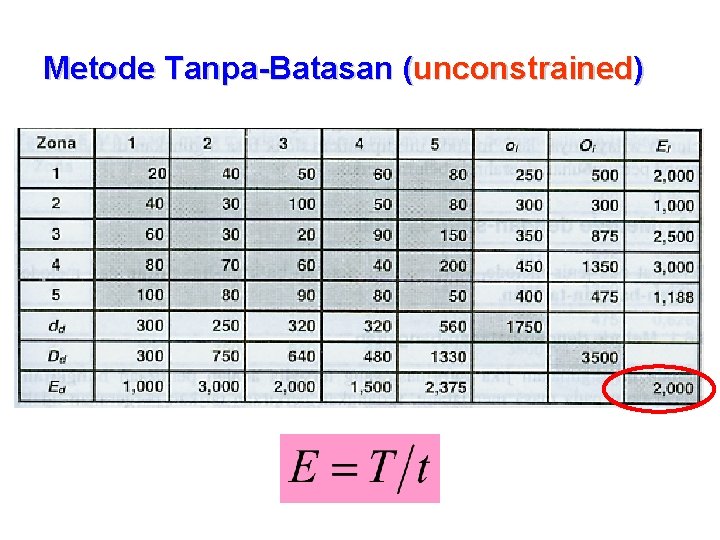

Metode Tanpa-Batasan (unconstrained)

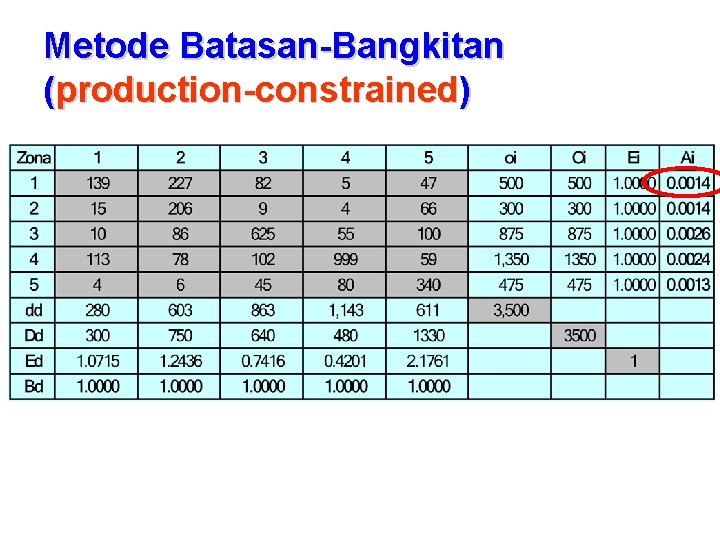

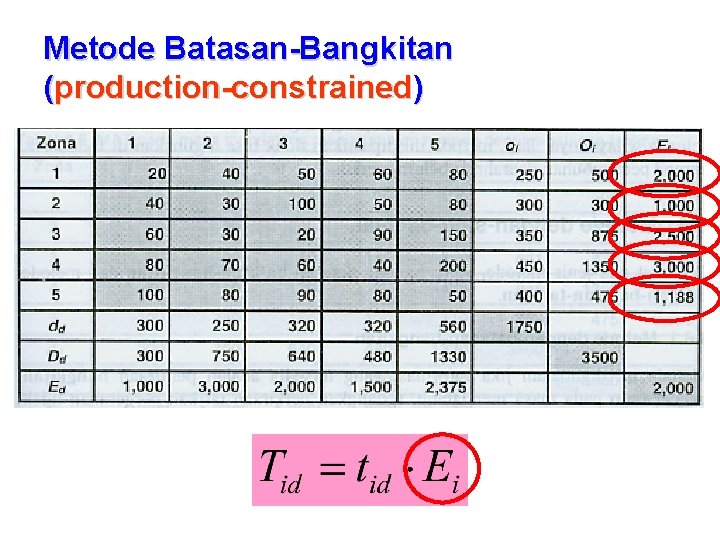

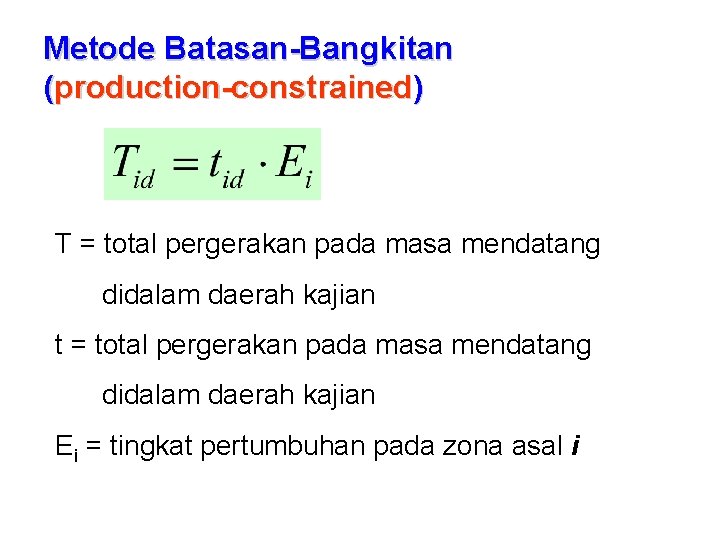

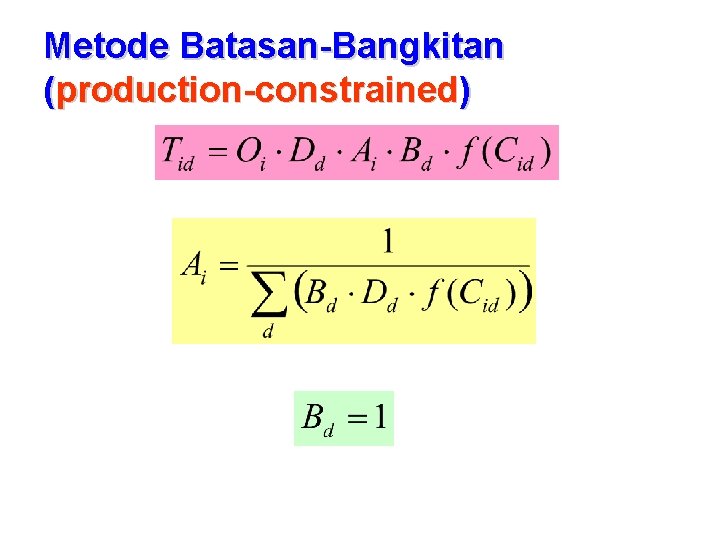

Metode Batasan-Bangkitan (production-constrained) T = total pergerakan pada masa mendatang didalam daerah kajian t = total pergerakan pada masa mendatang didalam daerah kajian Ei = tingkat pertumbuhan pada zona asal i

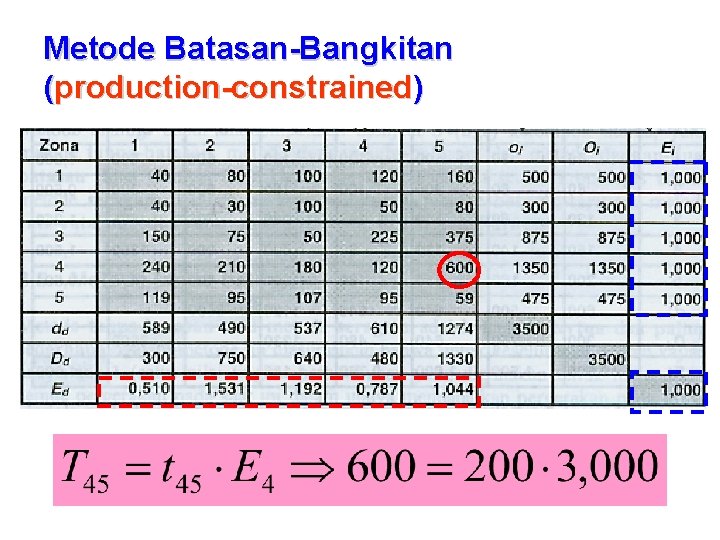

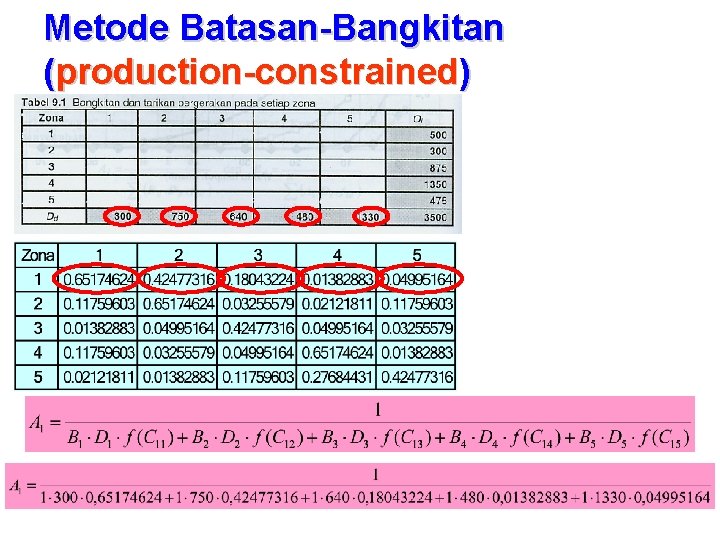

Metode Batasan-Bangkitan (production-constrained)

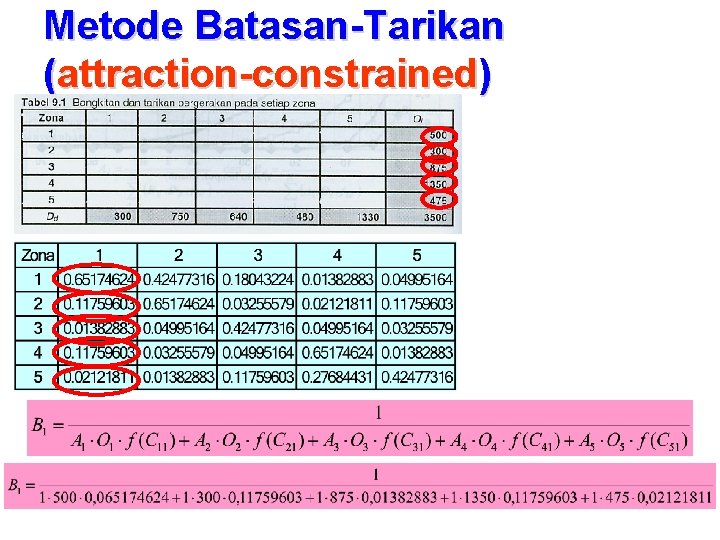

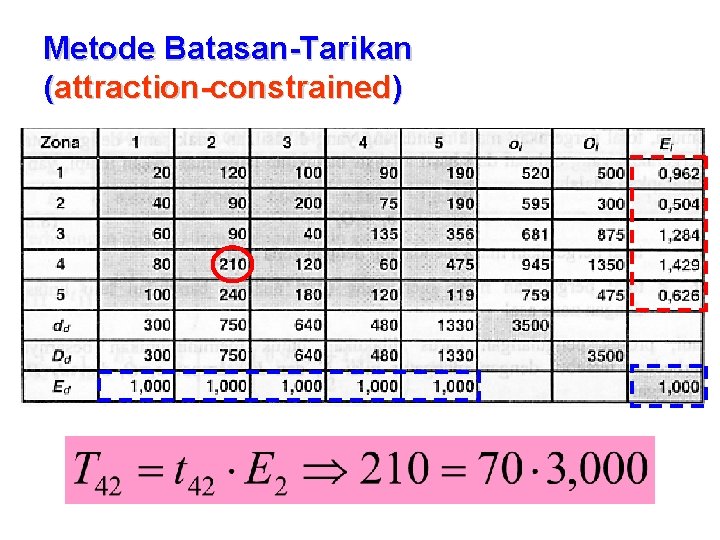

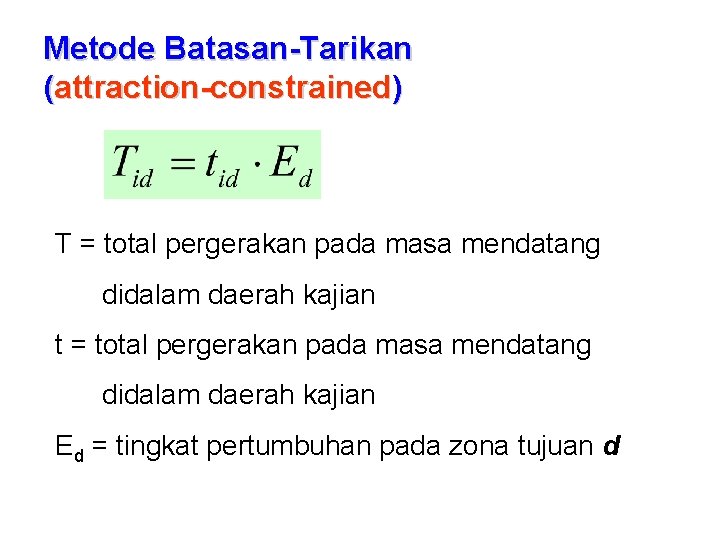

Metode Batasan-Tarikan (attraction-constrained) T = total pergerakan pada masa mendatang didalam daerah kajian t = total pergerakan pada masa mendatang didalam daerah kajian Ed = tingkat pertumbuhan pada zona tujuan d

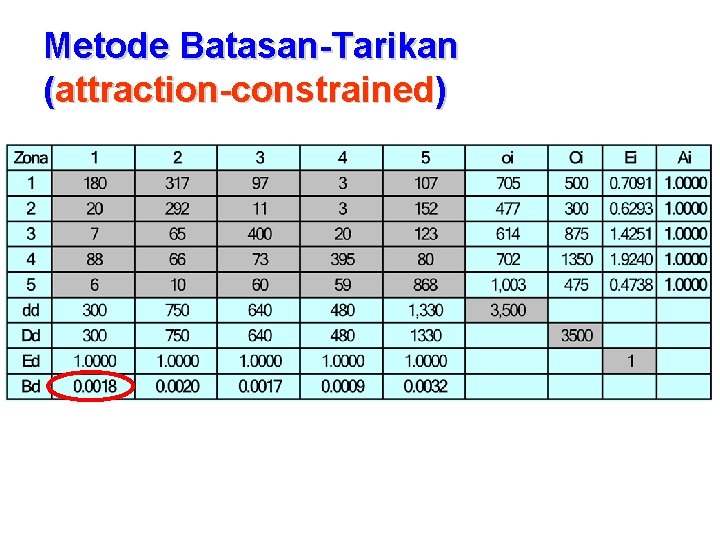

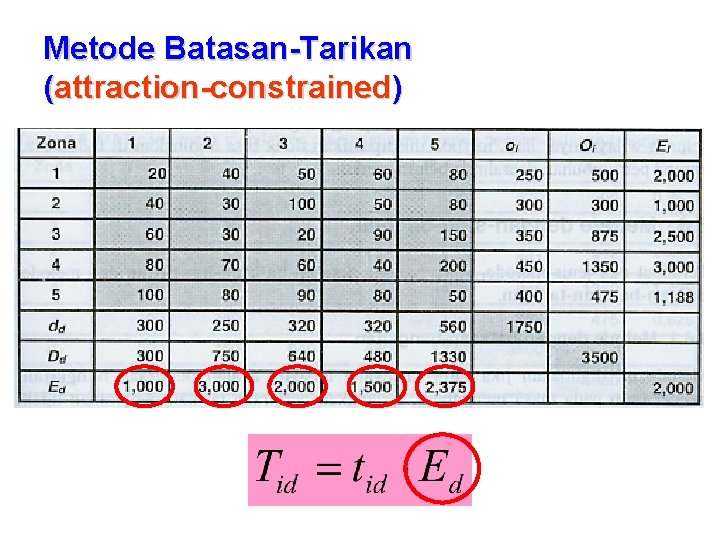

Metode Batasan-Tarikan (attraction-constrained)

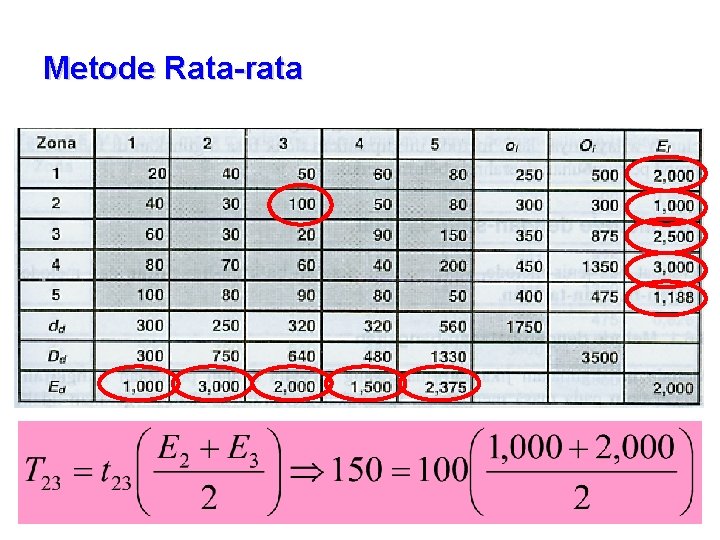

Metode Rata-rata T = total pergerakan pada masa mendatang didalam daerah kajian t = total pergerakan pada masa mendatang didalam daerah kajian Ei = tingkat pertumbuhan pada zona asal i Ed = tingkat pertumbuhan pada zona tujuan d

Metode Rata-rata

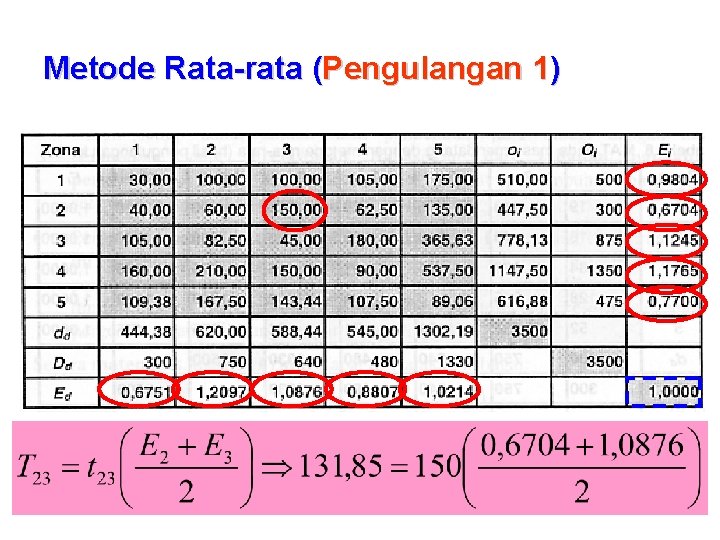

Metode Rata-rata (Pengulangan 1)

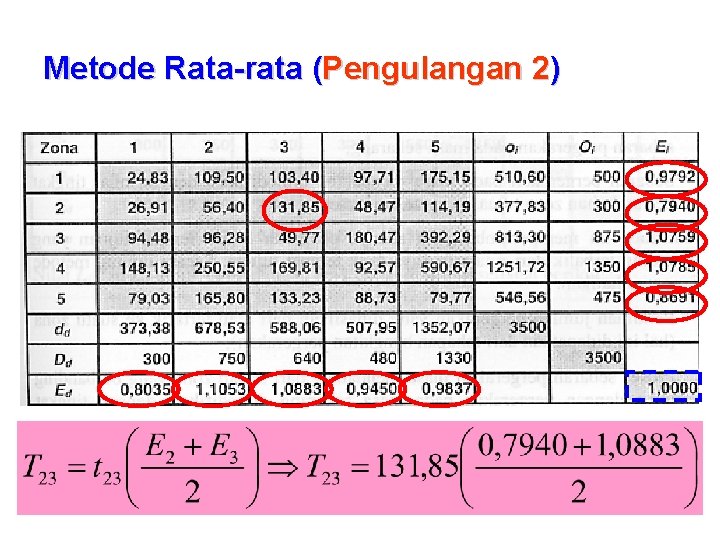

Metode Rata-rata (Pengulangan 2)

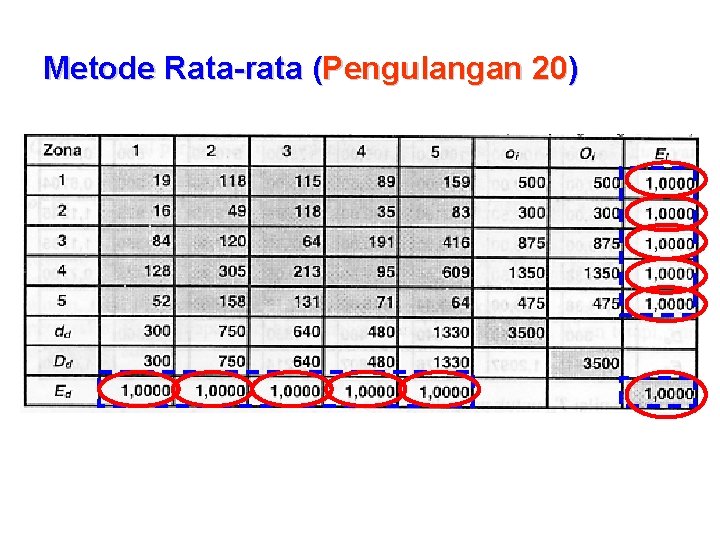

Metode Rata-rata (Pengulangan 20)

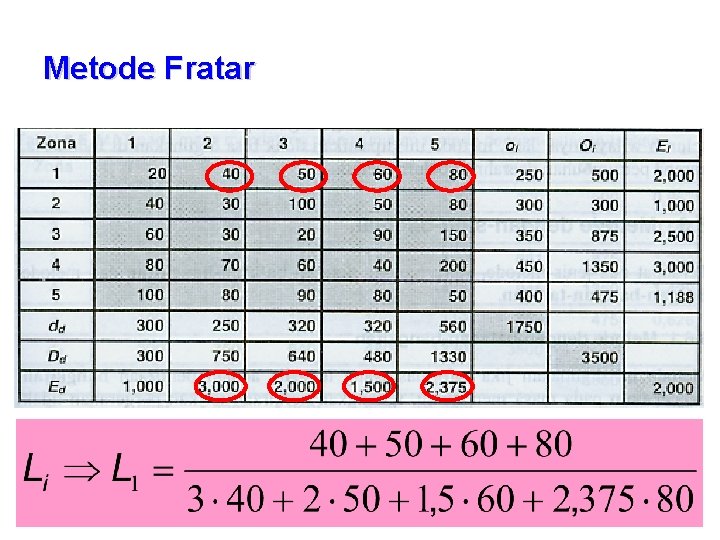

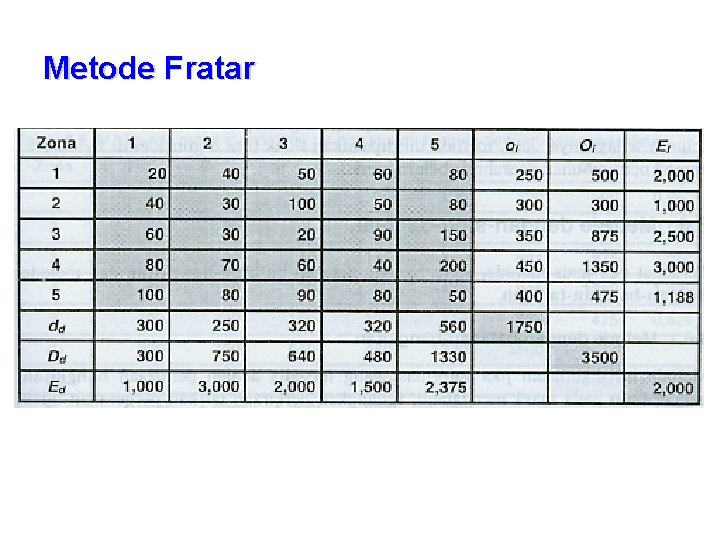

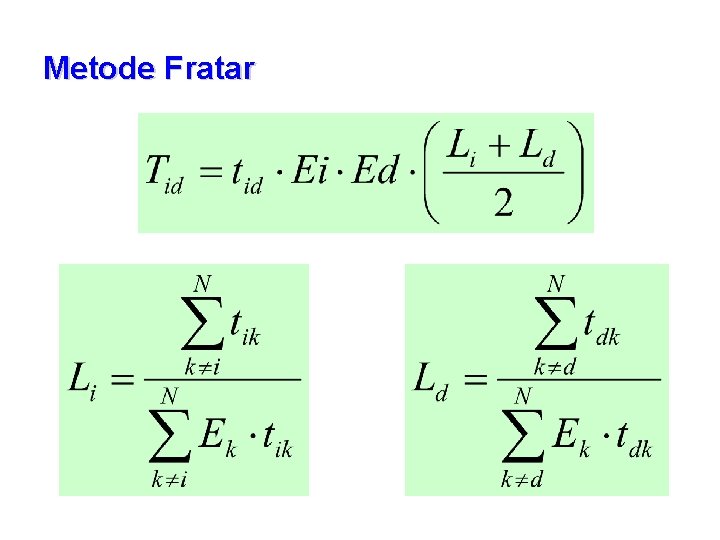

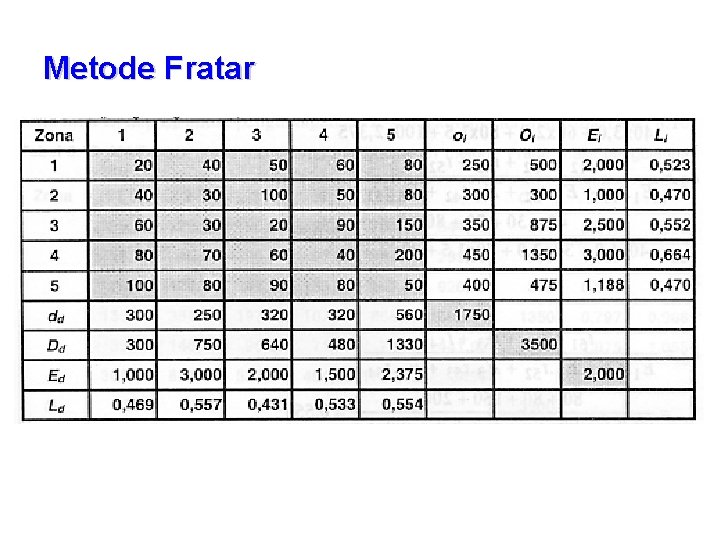

Metode Fratar

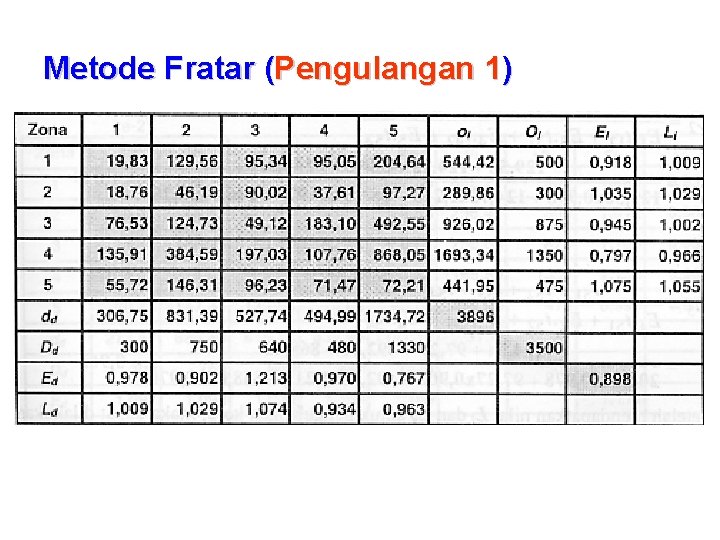

Metode Fratar (Pengulangan 1)

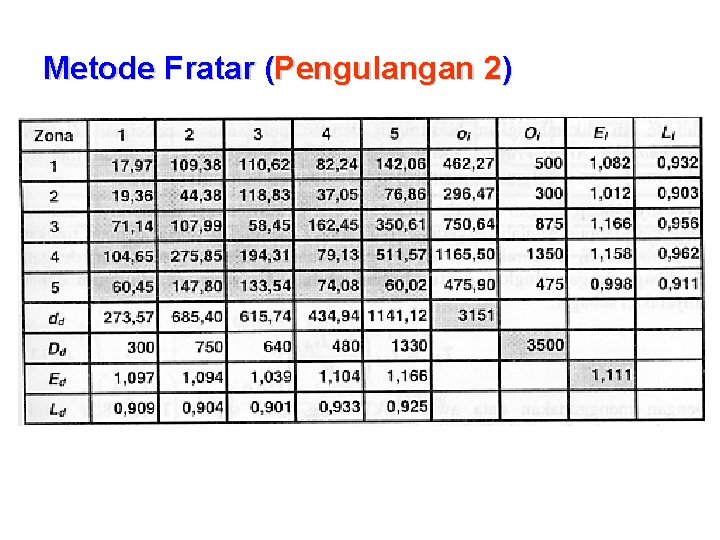

Metode Fratar (Pengulangan 2)

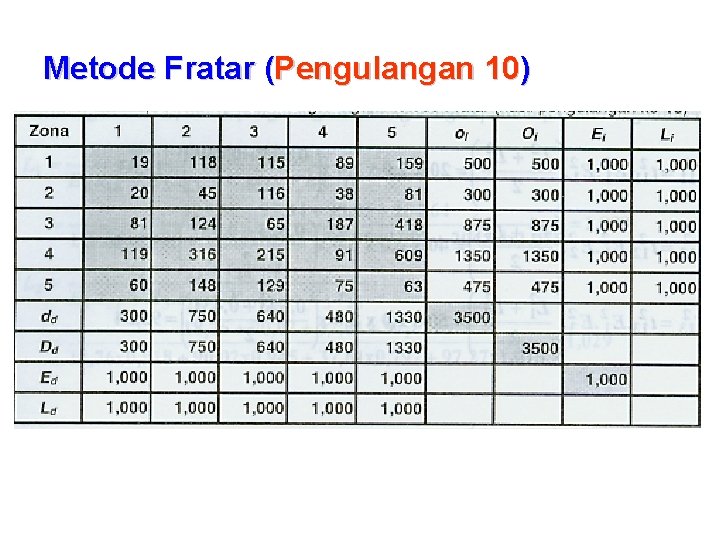

Metode Fratar (Pengulangan 10)

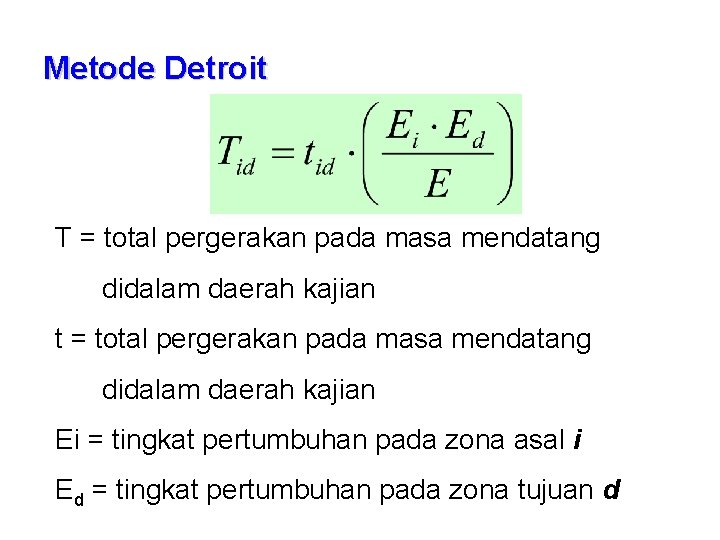

Metode Detroit T = total pergerakan pada masa mendatang didalam daerah kajian t = total pergerakan pada masa mendatang didalam daerah kajian Ei = tingkat pertumbuhan pada zona asal i Ed = tingkat pertumbuhan pada zona tujuan d

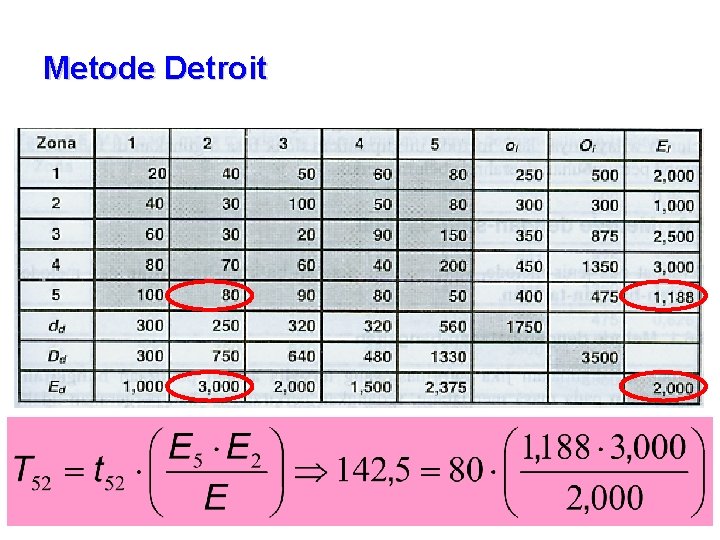

Metode Detroit

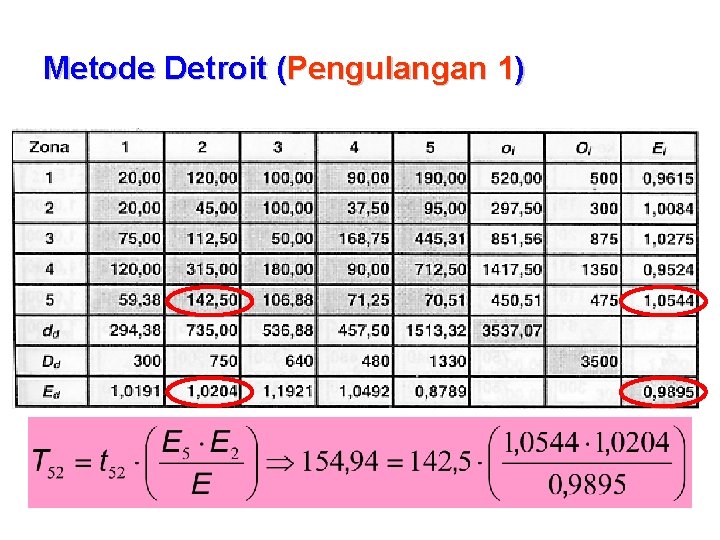

Metode Detroit (Pengulangan 1)

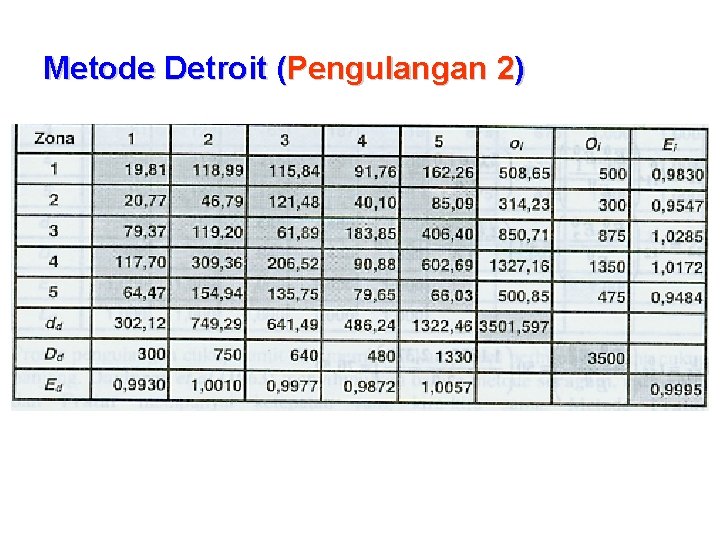

Metode Detroit (Pengulangan 2)

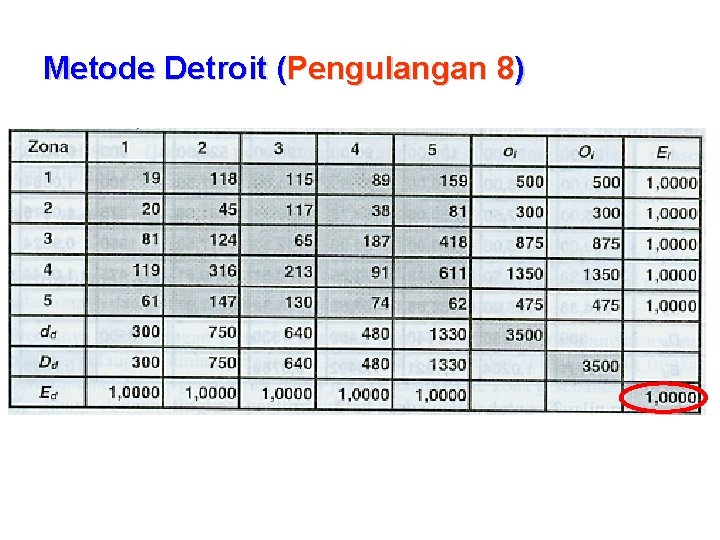

Metode Detroit (Pengulangan 8)

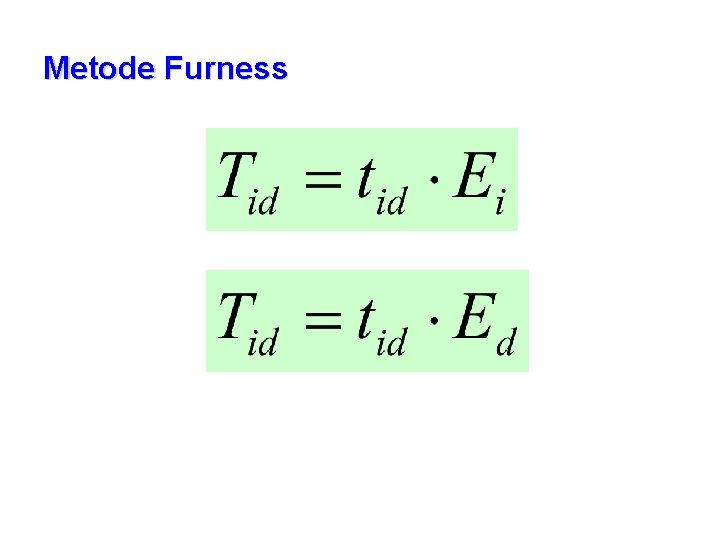

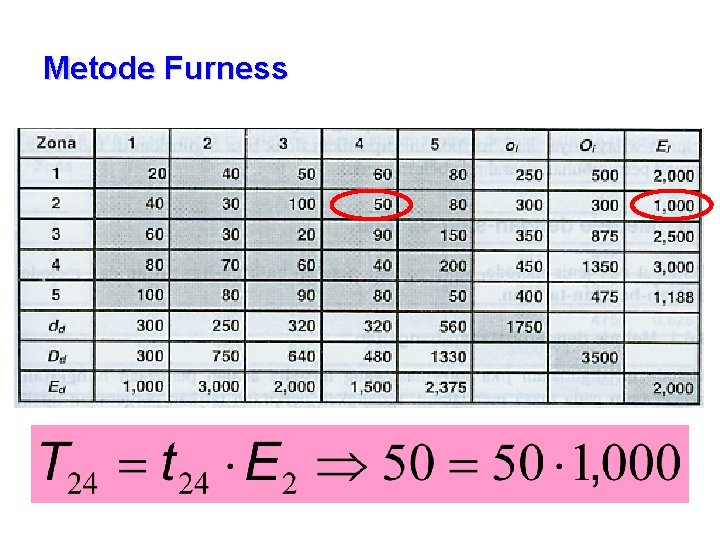

Metode Furness

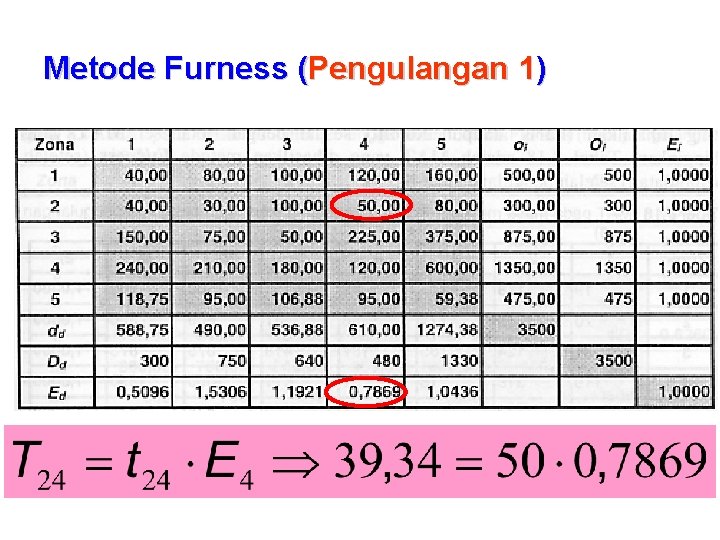

Metode Furness (Pengulangan 1)

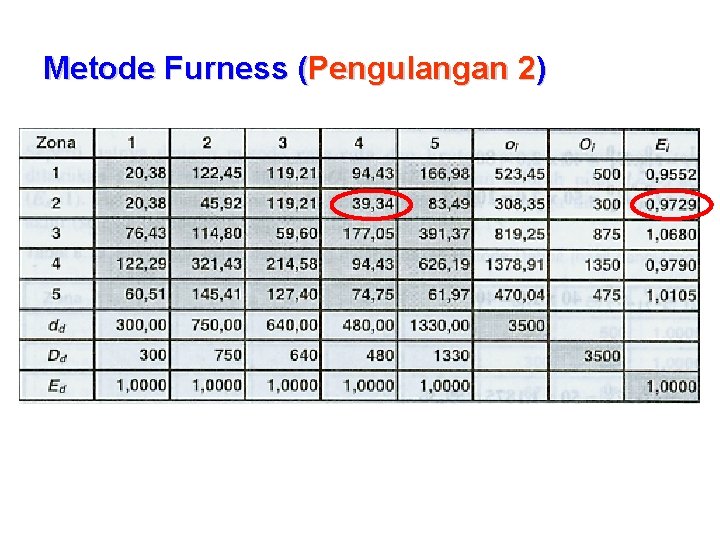

Metode Furness (Pengulangan 2)

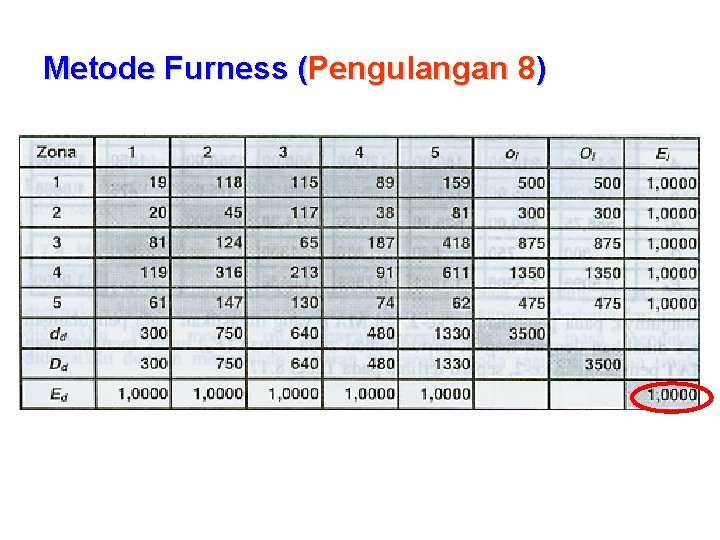

Metode Furness (Pengulangan 8)

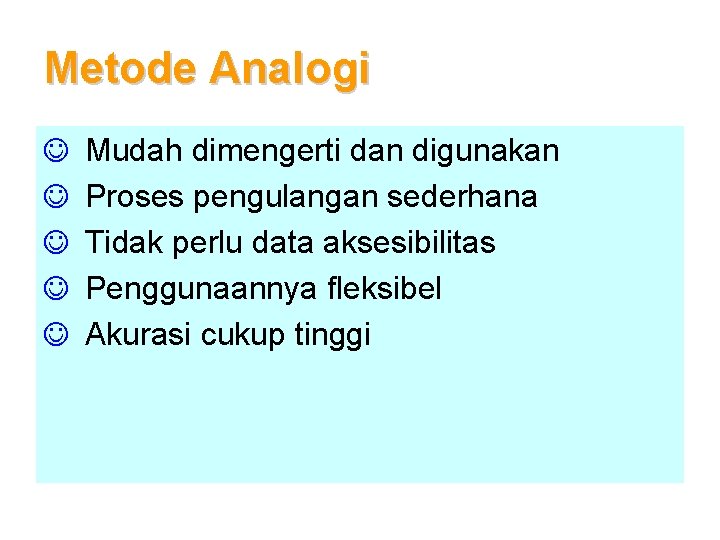

Metode Analogi J J J Mudah dimengerti dan digunakan Proses pengulangan sederhana Tidak perlu data aksesibilitas Penggunaannya fleksibel Akurasi cukup tinggi

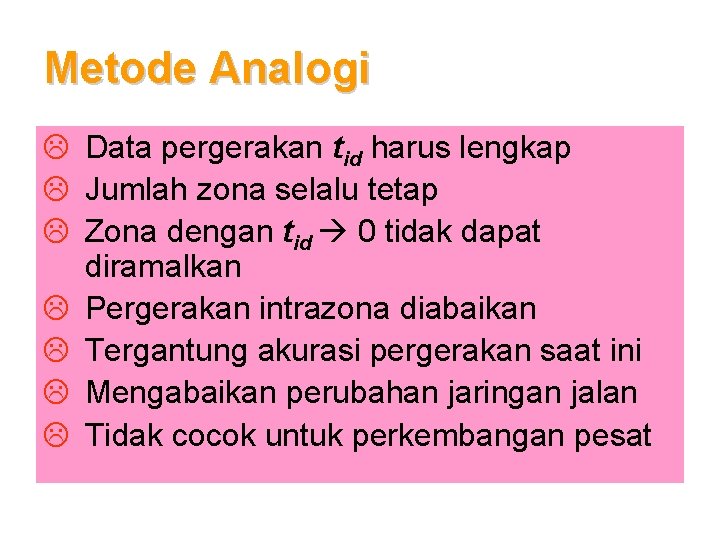

Metode Analogi L Data pergerakan tid harus lengkap L Jumlah zona selalu tetap L Zona dengan tid 0 tidak dapat diramalkan L Pergerakan intrazona diabaikan L Tergantung akurasi pergerakan saat ini L Mengabaikan perubahan jaringan jalan L Tidak cocok untuk perkembangan pesat

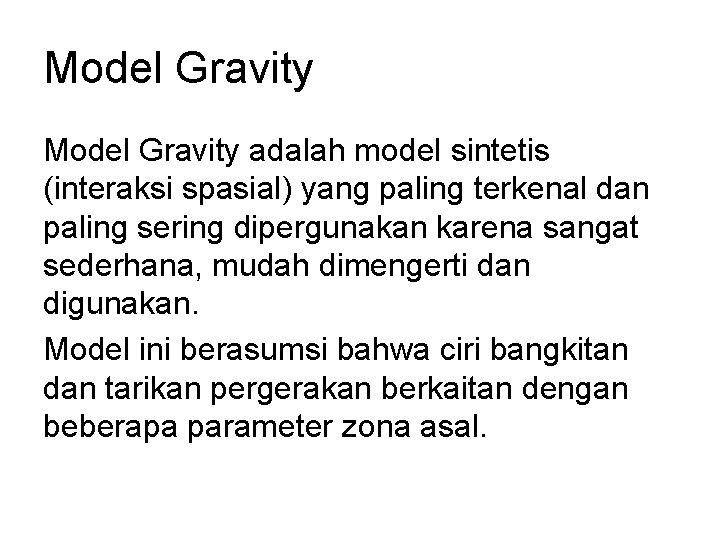

Model Gravity adalah model sintetis (interaksi spasial) yang paling terkenal dan paling sering dipergunakan karena sangat sederhana, mudah dimengerti dan digunakan. Model ini berasumsi bahwa ciri bangkitan dan tarikan pergerakan berkaitan dengan beberapa parameter zona asal.

Model Gravity

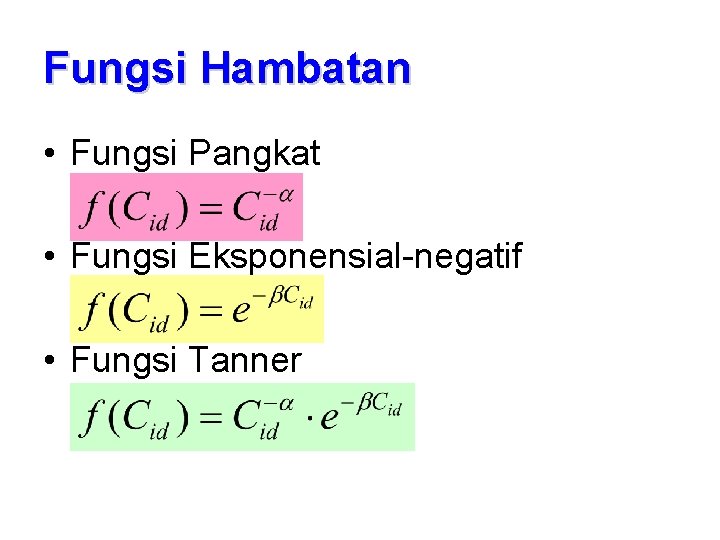

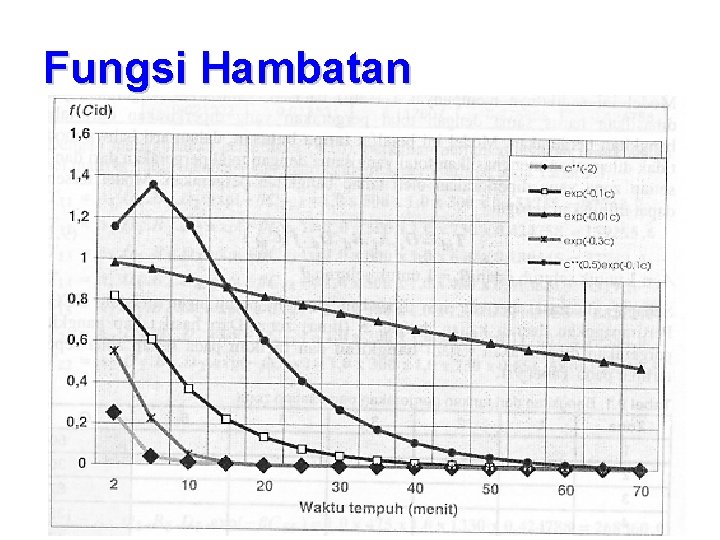

Fungsi Hambatan • Fungsi Pangkat • Fungsi Eksponensial-negatif • Fungsi Tanner

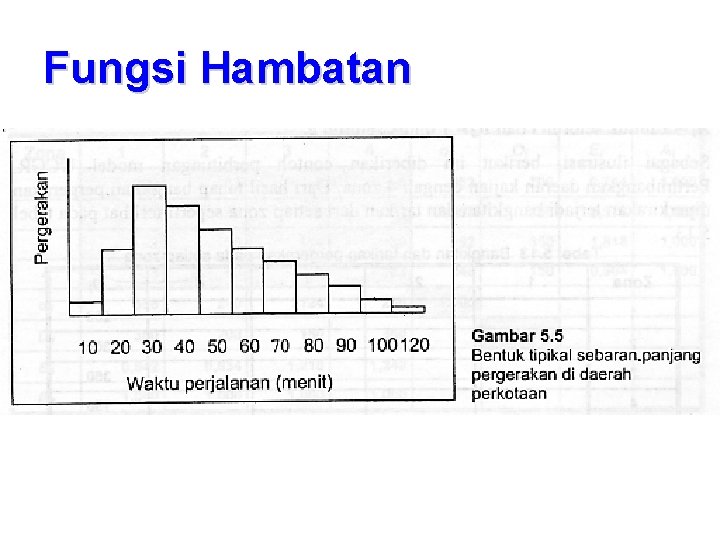

Fungsi Hambatan

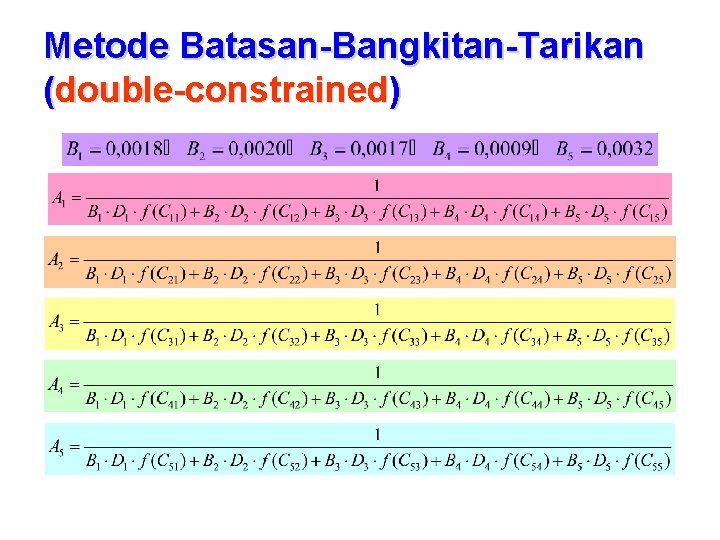

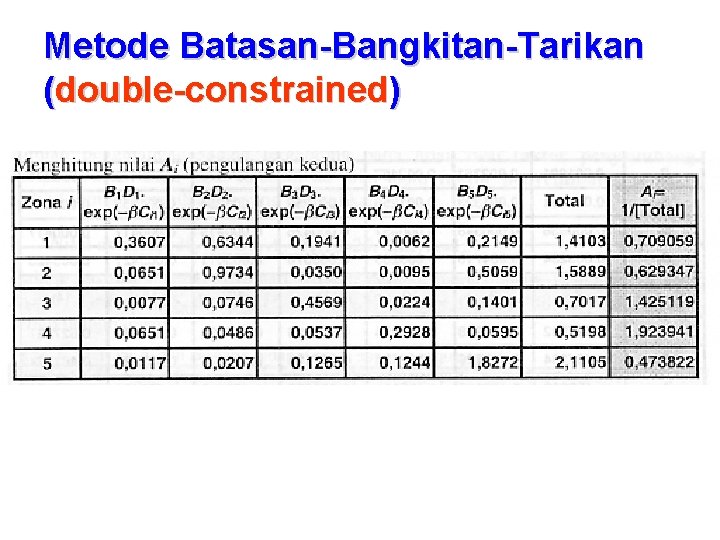

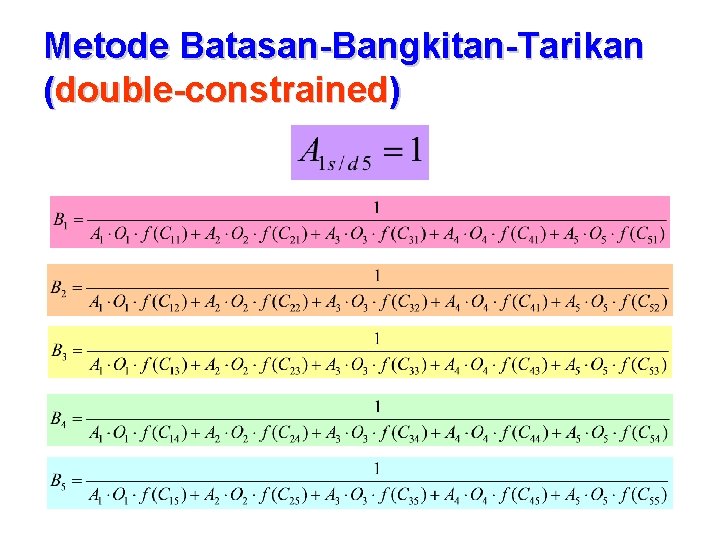

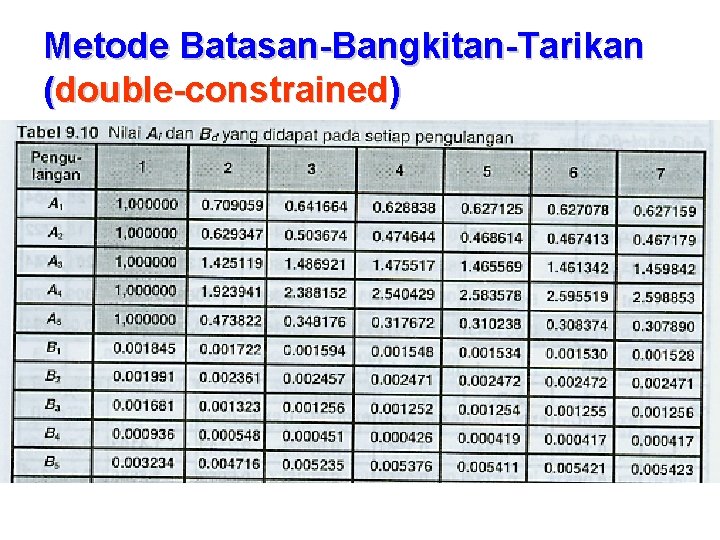

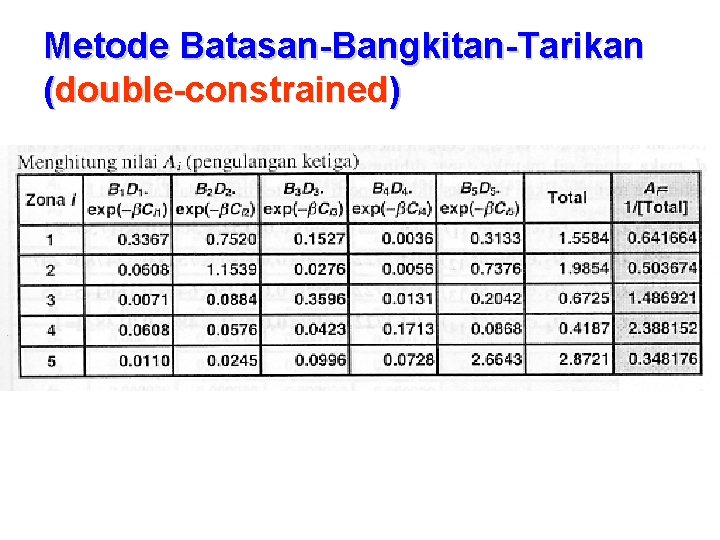

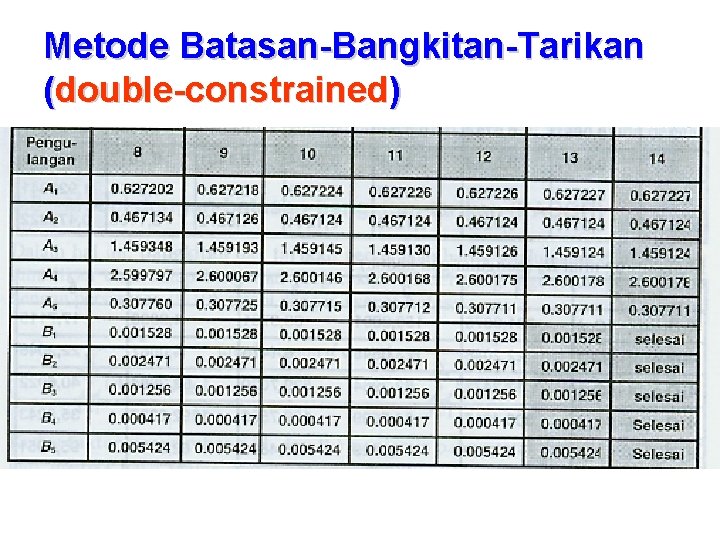

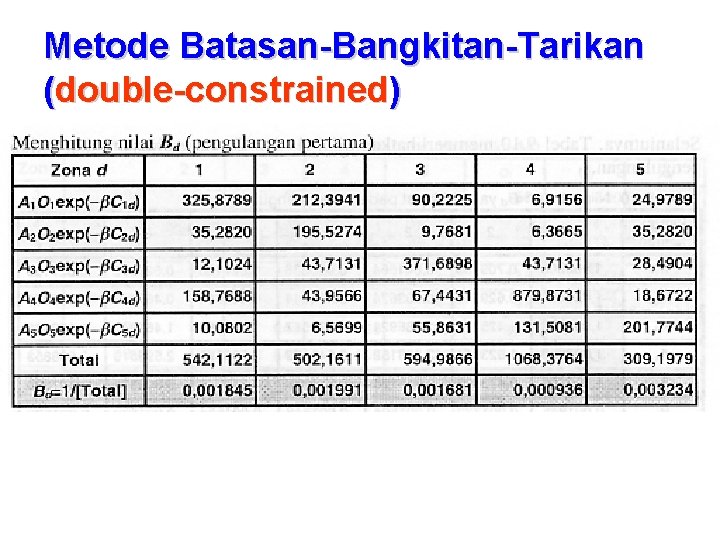

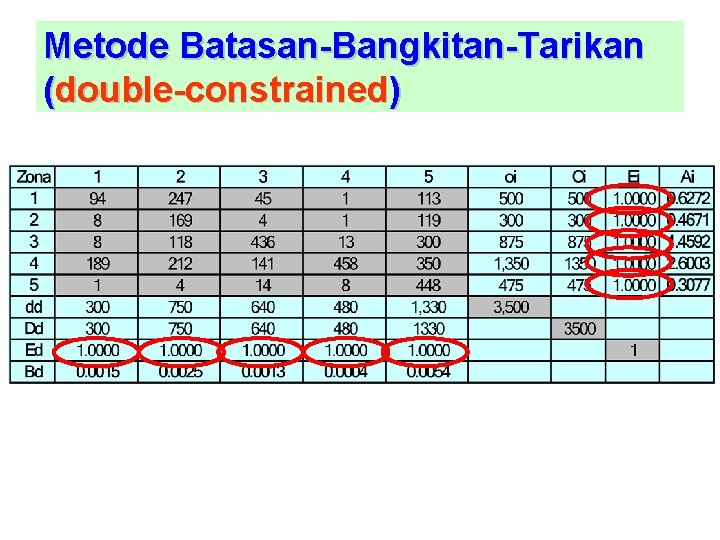

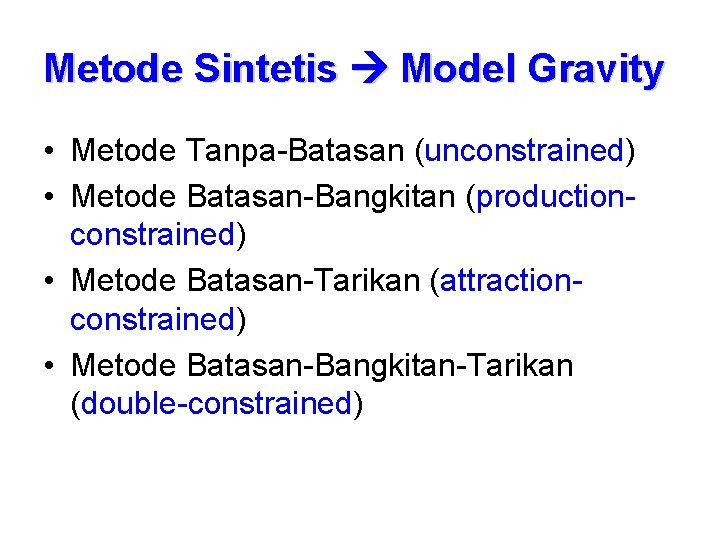

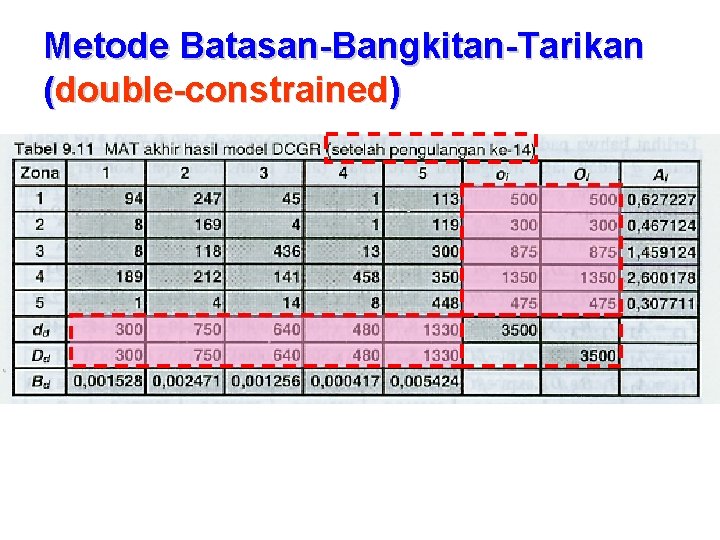

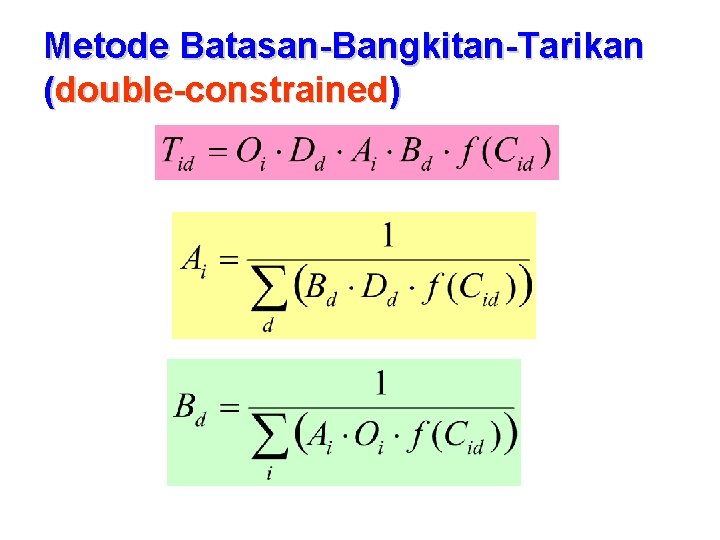

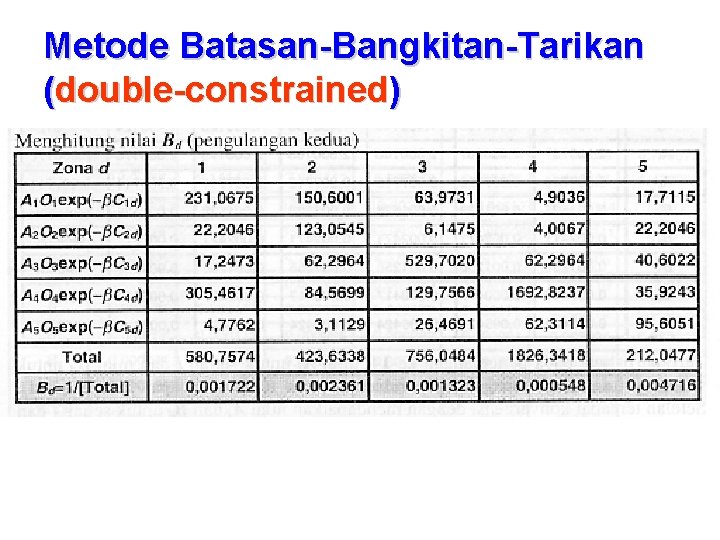

Metode Sintetis Model Gravity • Metode Tanpa-Batasan (unconstrained) • Metode Batasan-Bangkitan (productionconstrained) • Metode Batasan-Tarikan (attractionconstrained) • Metode Batasan-Bangkitan-Tarikan (double-constrained)
