Tárgyak műszaki ábrázolása Képies ábrázolások

Tárgyak műszaki ábrázolása Képies ábrázolások

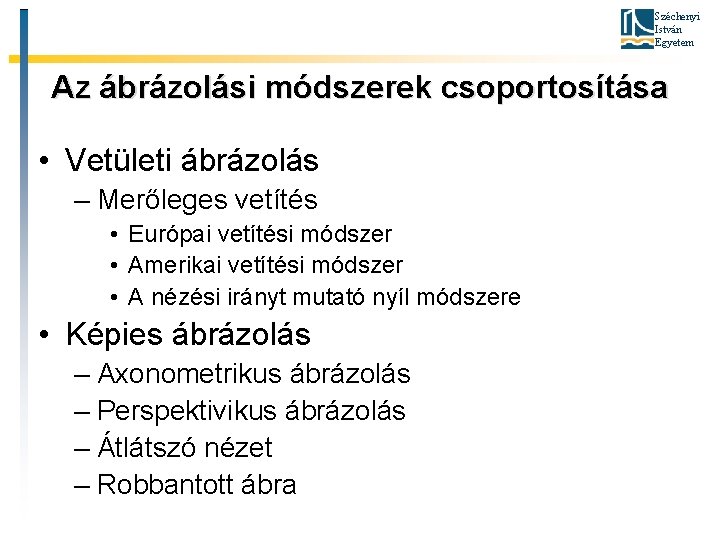

Széchenyi István Egyetem Az ábrázolási módszerek csoportosítása • Vetületi ábrázolás – Merőleges vetítés •

Széchenyi István Egyetem Az ábrázolási módszerek csoportosítása • Vetületi ábrázolás – Merőleges vetítés • Európai vetítési módszer • Amerikai vetítési módszer • A nézési irányt mutató nyíl módszere • Képies ábrázolás – Axonometrikus ábrázolás – Perspektivikus ábrázolás – Átlátszó nézet – Robbantott ábra

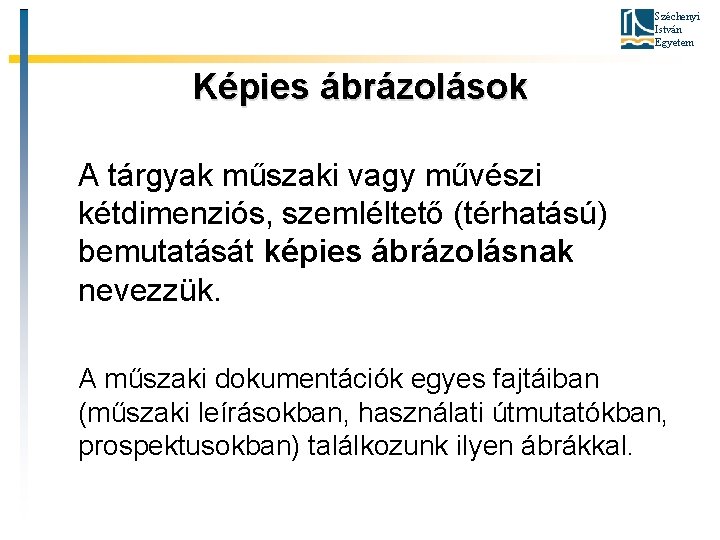

Széchenyi István Egyetem Képies ábrázolások A tárgyak műszaki vagy művészi kétdimenziós, szemléltető (térhatású) bemutatását

Széchenyi István Egyetem Képies ábrázolások A tárgyak műszaki vagy művészi kétdimenziós, szemléltető (térhatású) bemutatását képies ábrázolásnak nevezzük. A műszaki dokumentációk egyes fajtáiban (műszaki leírásokban, használati útmutatókban, prospektusokban) találkozunk ilyen ábrákkal.

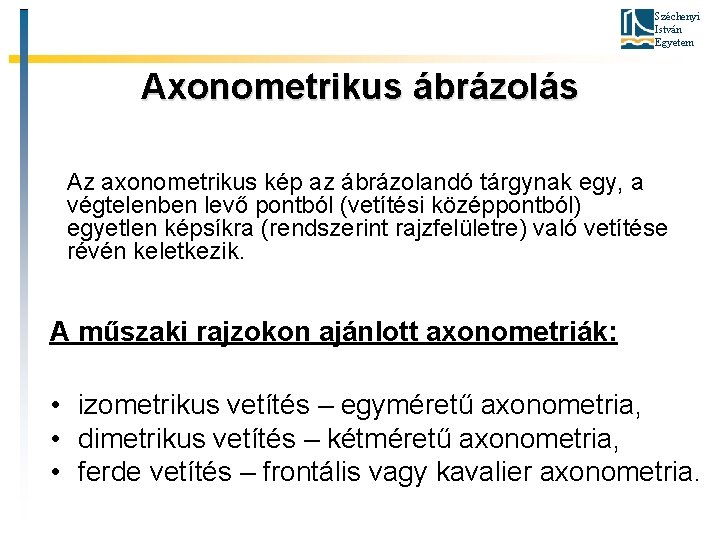

Széchenyi István Egyetem Axonometrikus ábrázolás Az axonometrikus kép az ábrázolandó tárgynak egy, a végtelenben

Széchenyi István Egyetem Axonometrikus ábrázolás Az axonometrikus kép az ábrázolandó tárgynak egy, a végtelenben levő pontból (vetítési középpontból) egyetlen képsíkra (rendszerint rajzfelületre) való vetítése révén keletkezik. A műszaki rajzokon ajánlott axonometriák: • izometrikus vetítés – egyméretű axonometria, • dimetrikus vetítés – kétméretű axonometria, • ferde vetítés – frontális vagy kavalier axonometria.

Széchenyi István Egyetem Izometrikus vetítés

Széchenyi István Egyetem Izometrikus vetítés

Széchenyi István Egyetem Dimetrikus vetítés A kétméretű vetítést akkor alkalmazzuk, ha az ábrázolandó tárgy

Széchenyi István Egyetem Dimetrikus vetítés A kétméretű vetítést akkor alkalmazzuk, ha az ábrázolandó tárgy egy nézete különösen fontos.

Széchenyi István Egyetem Ferde vetítés 1. Kavalier vetítés

Széchenyi István Egyetem Ferde vetítés 1. Kavalier vetítés

Széchenyi István Egyetem 2. Kabinetvetítés Hasonló a kavalier vetítéshez, a különbség az, hogy a

Széchenyi István Egyetem 2. Kabinetvetítés Hasonló a kavalier vetítéshez, a különbség az, hogy a harmadik vetítési tengelyen is ugyanaz a méretarány. 3. Planometrikus vetítés A képsík párhuzamos a vízszintes koordinátasíkkal • normális planometrikus vetítés: a méretarány a koordinátatengelyeken: ux: uy: uz=1: 1: 1 • rövidített planometrikus vetítés: a méretarány a koordinátatengelyeken: ux: uy: uz=1: 1: 2/3

Széchenyi István Egyetem Perspektivikus ábrázolás A perspektivikus ábrázolás valamely tárgy középpontos vetítése (általában függőleges)

Széchenyi István Egyetem Perspektivikus ábrázolás A perspektivikus ábrázolás valamely tárgy középpontos vetítése (általában függőleges) képsíkra Prospektusokban, építészeti tervekben és más műszaki dokumentációkban alkalmazzák.

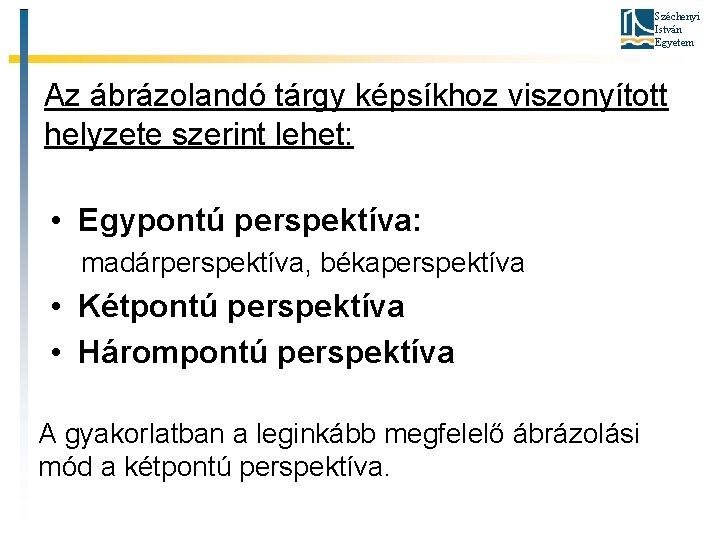

Széchenyi István Egyetem Az ábrázolandó tárgy képsíkhoz viszonyított helyzete szerint lehet: • Egypontú perspektíva:

Széchenyi István Egyetem Az ábrázolandó tárgy képsíkhoz viszonyított helyzete szerint lehet: • Egypontú perspektíva: madárperspektíva, békaperspektíva • Kétpontú perspektíva • Hárompontú perspektíva A gyakorlatban a leginkább megfelelő ábrázolási mód a kétpontú perspektíva.

Széchenyi István Egyetem Kétpontú perspektíva

Széchenyi István Egyetem Kétpontú perspektíva

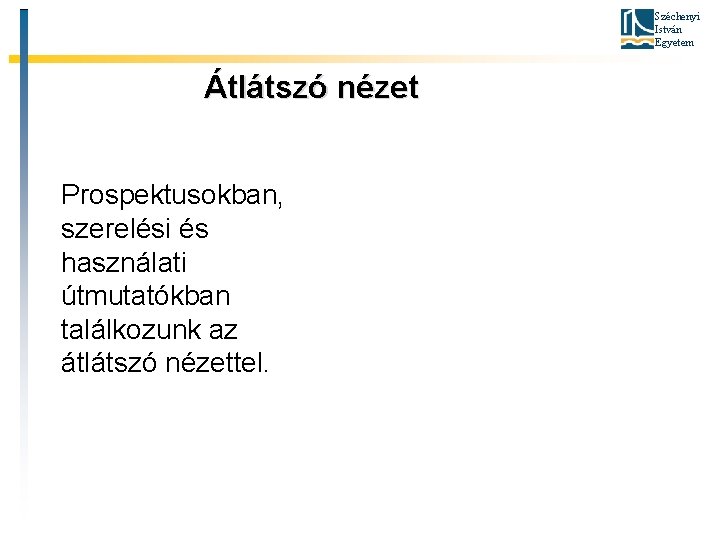

Széchenyi István Egyetem Átlátszó nézet Prospektusokban, szerelési és használati útmutatókban találkozunk az átlátszó nézettel.

Széchenyi István Egyetem Átlátszó nézet Prospektusokban, szerelési és használati útmutatókban találkozunk az átlátszó nézettel.

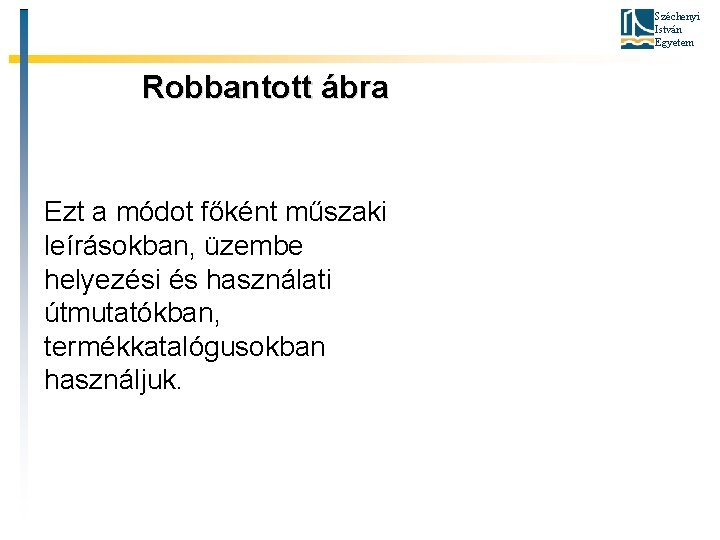

Széchenyi István Egyetem Robbantott ábra Ezt a módot főként műszaki leírásokban, üzembe helyezési és

Széchenyi István Egyetem Robbantott ábra Ezt a módot főként műszaki leírásokban, üzembe helyezési és használati útmutatókban, termékkatalógusokban használjuk.
