Tárgyak műszaki ábrázolása Képies ábrázolások 7. előadás

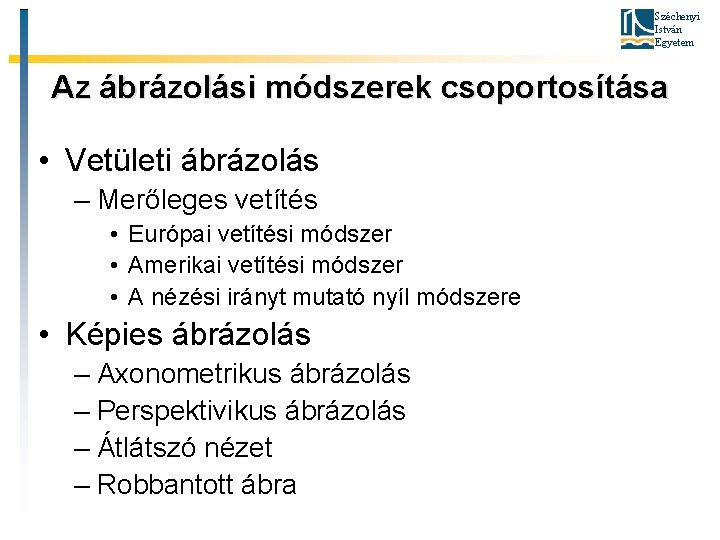

Széchenyi István Egyetem Az ábrázolási módszerek csoportosítása • Vetületi ábrázolás – Merőleges vetítés • Európai vetítési módszer • Amerikai vetítési módszer • A nézési irányt mutató nyíl módszere • Képies ábrázolás – Axonometrikus ábrázolás – Perspektivikus ábrázolás – Átlátszó nézet – Robbantott ábra

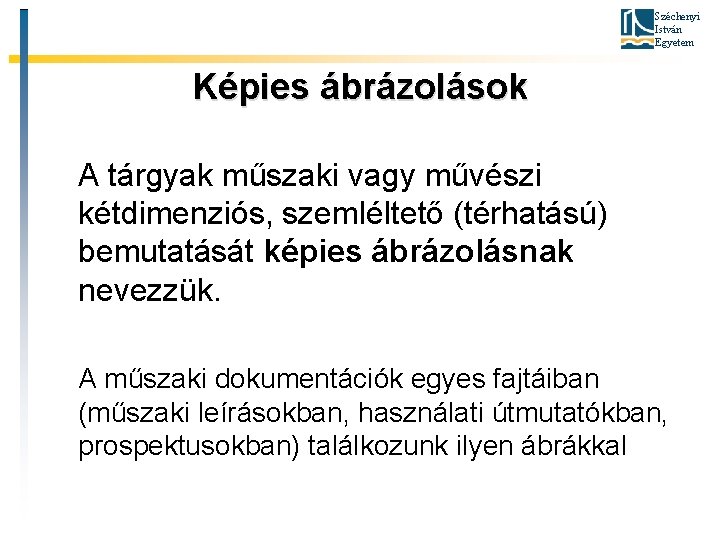

Széchenyi István Egyetem Képies ábrázolások A tárgyak műszaki vagy művészi kétdimenziós, szemléltető (térhatású) bemutatását képies ábrázolásnak nevezzük. A műszaki dokumentációk egyes fajtáiban (műszaki leírásokban, használati útmutatókban, prospektusokban) találkozunk ilyen ábrákkal
Széchenyi István Egyetem Axonometrikus ábrázolás Az axonometrikus kép az ábrázolandó tárgynak egy, a végtelenben levő pontból (vetítési középpontból) egyetlen képsíkra (rendszerint rajzfelületre) való vetítése révén keletkezik A műszaki rajzokon ajánlott axonometriák: • Izometrikus vetítés – egyméretű axonometria • Dimetrikus vetítés – kétméretű axonometria • Ferde vetítés – frontális vagy kavalier axonometria

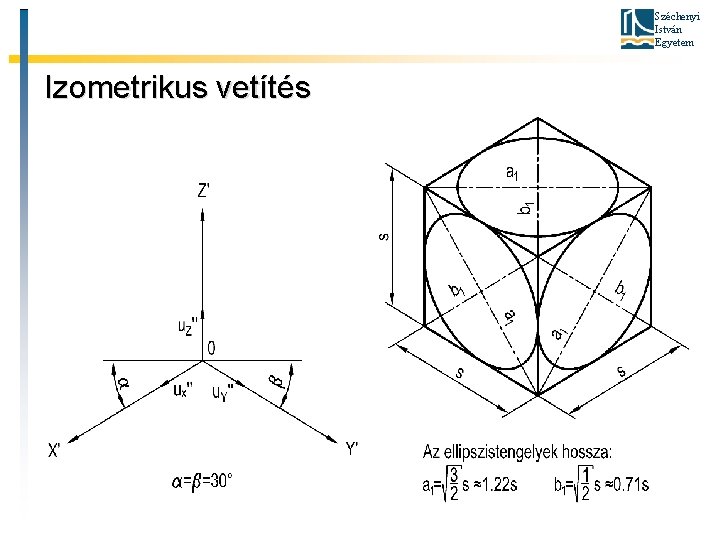

Széchenyi István Egyetem Izometrikus vetítés

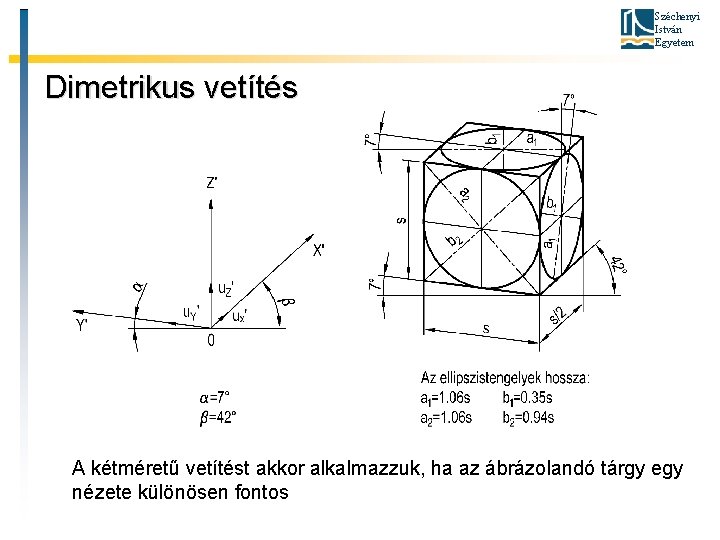

Széchenyi István Egyetem Dimetrikus vetítés A kétméretű vetítést akkor alkalmazzuk, ha az ábrázolandó tárgy egy nézete különösen fontos

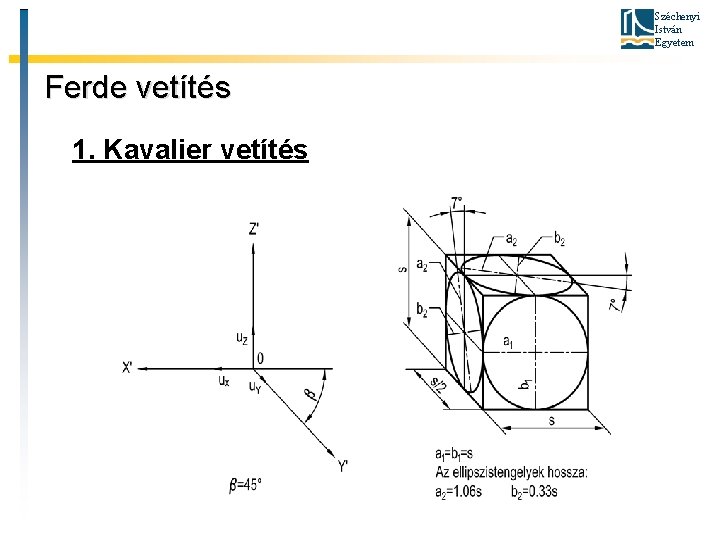

Széchenyi István Egyetem Ferde vetítés 1. Kavalier vetítés
Széchenyi István Egyetem 2. Kabinetvetítés Hasonló a kavalier vetítéshez, a különbség az, hogy a harmadik vetítési tengelyen is ugyanaz a méretarány 3. Planometrikus vetítés A képsík párhuzamos a vízszintes koordinátasíkkal • normális planometrikus vetítés: a méretarány a koordinátatengelyeken: ux: uy: uz=1: 1: 1 • rövidített planometrikus vetítés: a méretarány a koordinátatengelyeken: ux: uy: uz=1: 1: 2/3
Széchenyi István Egyetem Perspektivikus ábrázolás A perspektivikus ábrázolás valamely tárgy középpontos vetítése (általában függőleges) képsíkra Prospektusokban, építészeti tervekben és más műszaki dokumentációkban alkalmazzák.

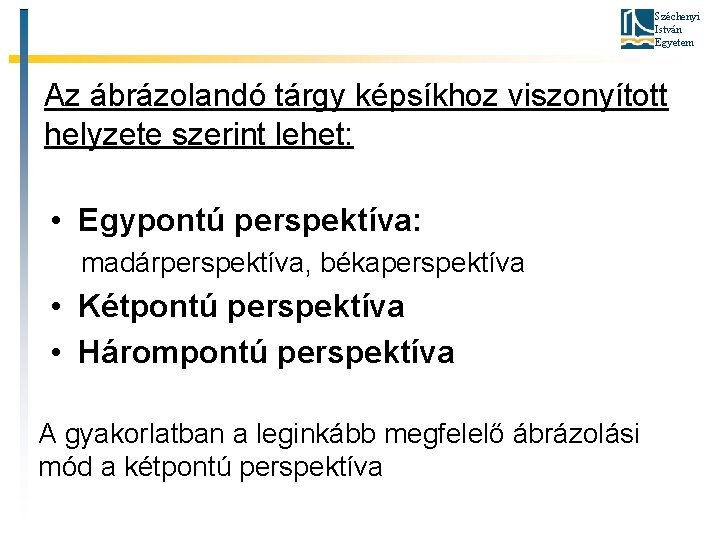

Széchenyi István Egyetem Az ábrázolandó tárgy képsíkhoz viszonyított helyzete szerint lehet: • Egypontú perspektíva: madárperspektíva, békaperspektíva • Kétpontú perspektíva • Hárompontú perspektíva A gyakorlatban a leginkább megfelelő ábrázolási mód a kétpontú perspektíva
Széchenyi István Egyetem Kétpontú perspektíva

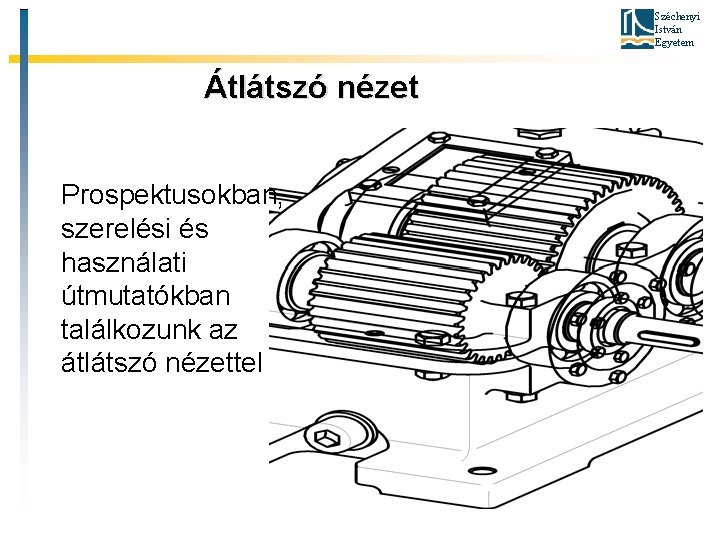

Széchenyi István Egyetem Átlátszó nézet Prospektusokban, szerelési és használati útmutatókban találkozunk az átlátszó nézettel

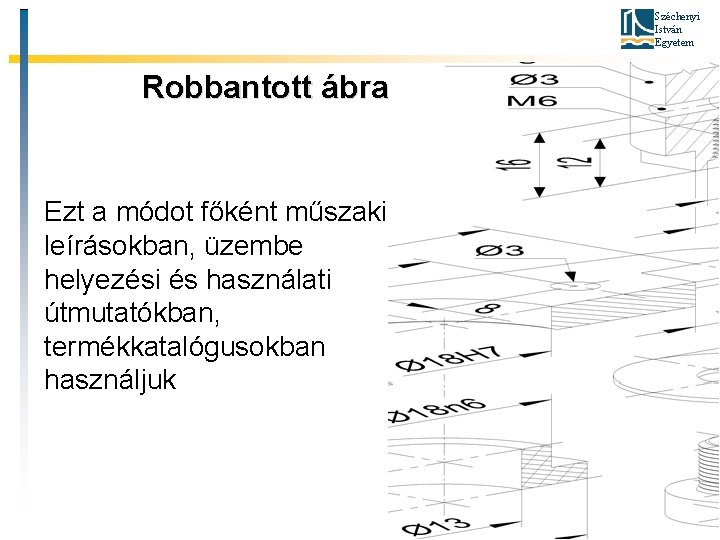

Széchenyi István Egyetem Robbantott ábra Ezt a módot főként műszaki leírásokban, üzembe helyezési és használati útmutatókban, termékkatalógusokban használjuk
