Trennungstechniken, Schlüssel für die Verarbeitung von Gärresten und Gülle Dipl. -Ing. Marius Kerkering, M. Sc.
Inhalt 1 2 3 4 5 6 7 Zielsetzung Wendelfilter und Versuchsdurchführung Versuchsprogramm Versuchsergebnisse Biogas aus Schweine- und Rindergülle Verpilzung von separierten Gärresten Fazit 2
1 Zielsetzung • Untersuchung einer dezentralen, kleinen Separationseinheit • Erfassung der Separationsleistungen • Beschreibung der Einflüsse durch Alterung der Güllen auf Nährstoffe und Biogaserträge • Untersuchung einer Verpilzung von separierten Gärresten 3
2 Wendelfilter und Versuchsdurchführung
3 Versuchsprogramm • Separiert wurde möglichst frische Schweinegülle, Rindergülle und Na. Wa. Ro. Gärrest • Separiert wurde mit zwei verschiedenen Einstellungen – Feststoffoptimiert, trockene Feststoffe – Durchsatzoptimiert, feuchte Feststoffe • Analysenprogramm: – Nährstoffanalyse (N, P, K, Mg. O, Ca. O) – Summenparameter (p. H, Leitfähigkeit, Redox. Potenziale)
4 Versuchsergebnisse • Die Abscheidegrade von Phosphor in die feste Fraktion der Separation steigen mit dem Alter der Schweinegülle • P 2 O 5 -Abscheidegrad von bis zu 17, 5 % bei Rohmasse. Abscheidegrad von nur 4, 3 % • Die Separation ist trotz der verwendeten, dünnen Schweinegülle in ihrer Effizienz, gegenüber Zentrifugen konkurrenzfähig • Die erzeugten flüssigen Fraktionen waren in ihrer Nährstoffzusammensetzung trotz der unterschiedlichen festen Fraktionen auffällig konstant
4 Versuchsergebnisse
4 Versuchsergebnisse Aufkonzentrierung des Phosphorgehaltes in die feste Fraktion Tag 70 Güllealter [d] Tag 28 4. 38 3. 87 Tag 14 3. 60 Tag 7 2. 86 Tag 0 2. 40 0. 00 0. 50 1. 00 1. 50 2. 00 2. 50 Für Pressschnecken üblicher Wert bei Schweinegülle 3. 00 3. 50 4. 00 4. 50 Aufkonzentrierungsfaktor (P 2 O 5 -Abscheidegrad / Rohmasseabscheidung) [-] 5. 00
4 Versuchsergebnisse • Die höchste Phosphor-Abscheidung (= 56, 8 %) findet sich am Tag 14 • Insgesamt werden aufgrund der höheren Rohmasse. Abscheidung auch anteilig mehr Nährstoffe abgeschieden • Unterschiede in den Abscheidegraden nach Güllealter sind hier weniger zu erkennen als es bei der Schweinegülle der Fall ist • Bei der Separation von Rindergülle werden aufgrund der höheren Trockensubstanzgehalte höhere Abscheidegrade in die feste Fraktion erreicht • Die Effizienz der Abscheidung ist bei der Rindergülle weniger vom Güllealter abhängig, als es bei der Schweinegülle der Fall ist
4 Versuchsergebnisse
4 Versuchsergebnisse Aufkonzentrierung des Phosphorgehaltes in die feste Fraktion 1. 53 Tag 70 Güllealter [d] Tag 28 1. 35 Tag 14 1. 56 Tag 7 1. 59 Tag 0 1. 67 - 0. 50 1. 00 1. 50 2. 00 2. 50 3. 00 3. 50 4. 00 4. 50 Aufkonzentrierungsfaktor (P 2 O 5 -Abscheidegrad / Rohmasse-Abscheidung) [-] 5. 00
4 Versuchsergebnisse Durchsatz [kg/h] Rindergülle Trockene Einstellung 600 500 400 276 300 253 186 200 162 90 100 230 91 197 130 85 83 492 453 249 232 427 229 224 210218 68 Rohgülle 287 276 Filtrat 139 136 200 128 205 Feststoff 100 0 0 Tag 7 Tag 14 Tag 28 Tag 70 Tag 0 2, 500 Durchsatz [kg/h] Schweinegülle 480 300 215 147 Feuchte Einstellung 2, 042 2, 000 1, 500 Tag 28 Tag 70 762 451 433 19 Tag 0 386 375 10 Tag 7 1, 982 1, 500 1, 210 1, 176 1, 000 0 Tag 14 2, 500 2, 000 500 Tag 7 936 740 896 1, 000 965 695 664 500 35 22 40 Tag 14 Tag 28 Tag 70 Güllealter [d] 0 32 Tag 0 663 939 646 17 Tag 7 1, 289 1, 232 Rohgülle Filtrat Feststoff 61 Tag 14 Güllealter [d] 26 Tag 28 57 Tag 70
4 Versuchsergebnisse Höchste P-Abscheidung
5 Biogas aus Schweine- und Rindergülle • Der Methangasertrag der Schweinegülle sinkt innerhalb von 30 Tagen auf nur noch 16 % im Vergleich zur frischen Gülle. • Innerhalb von 7 Tagen reduziert sich der Methangasertrag um 50 % • Der Methangasertrag der Rindergülle sinkt innerhalb von 30 Tagen auf nur noch 23 % im Vergleich zur frischen Gülle • Innerhalb von 7 Tagen reduziert sich der Methangasertrag um 60 %
5 Biogas aus Schweine- und Rindergülle
5 Biogas aus Schweine- und Rindergülle
6 Verpilzung von separierten Gärresten

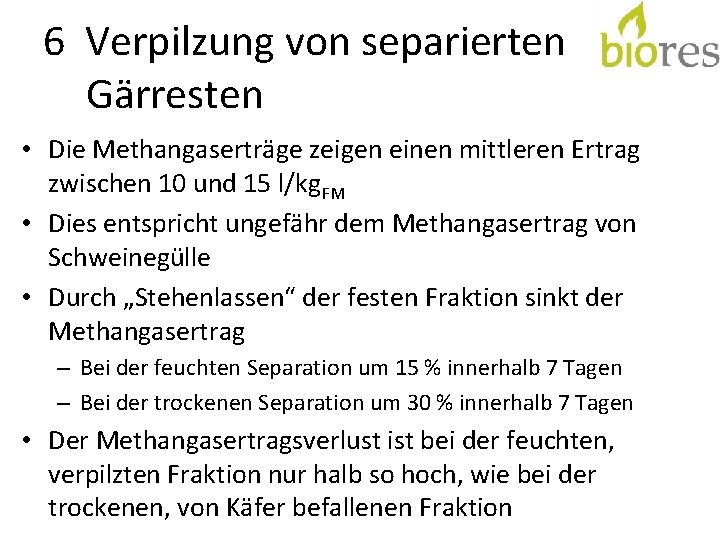

6 Verpilzung von separierten Gärresten • Die Methangaserträge zeigen einen mittleren Ertrag zwischen 10 und 15 l/kg. FM • Dies entspricht ungefähr dem Methangasertrag von Schweinegülle • Durch „Stehenlassen“ der festen Fraktion sinkt der Methangasertrag – Bei der feuchten Separation um 15 % innerhalb 7 Tagen – Bei der trockenen Separation um 30 % innerhalb 7 Tagen • Der Methangasertragsverlust ist bei der feuchten, verpilzten Fraktion nur halb so hoch, wie bei der trockenen, von Käfer befallenen Fraktion
6 Verpilzung von separierten Gärresten
6 Fazit • Die Separation von Schweine- und Rindergülle mit dem Wendelfilter erzeugt Stromkosten von ca. 0, 60 €/t pro eingesetzter Gülle. • Für Rindergülle sind Durchsätze von ca. 600 kg/h erreichbar. Hierbei können ca. 50 % Phosphor abgeschieden und ein Feststoff mit ca. 17 % TS erzielt werden. • Rindergülle sollte möglichst frisch separiert werden • Spezifische Nährstoffabscheidung ist bei Rindergülle schwerer darstellbar • Für Schweinegülle sind Durchsätze bis 2. 000 kg/h erreichbar. Hierbei können ca. 19 % Phosphor abgeschieden und ein Feststoff mit ca. 20 % TS erzielt werden. • Die Phosphorabscheidung steigt mit dem Güllealter und erreicht fast die Abscheideeffizienz einer Zentrifuge bei geringer Baugröße und Stromverbrauch (2, 5 k. Wh/t. Rohgülle) • Die Verpilzung von Gärresten bringt keinen erhöhten Biogasertrag
• Die Separationstechnik wird in einem aktuell laufenden Rentenbank-Projekt weiter entwickelt und für den laufenden kontinuierlichen Betrieb optimiert – Silomaissubstitut aus Wirtschaftsdüngern – Optimierte Separation von Schweine- und Rindergülle – Nutzung von Reststoffen und Abtrennung Nährstoffe
